Что такое ФИП-Апл

ФИП-Апл — заводское обозначение слюдопласта листового формовочного, выпускаемого ООО «ИзолитПром» по техническим условиям ТУ 273314-010-32394549-2018. Расшифровка обозначения: Ф — формовочный, И — изоляционный, П — на полиэфирном связующем, А — армирование стеклотканью, Пл — плёнка ПЭТ как подложка.

Главная особенность ФИП-Апл — ПЭТ-плёнка как подложка, которая обеспечивает повышенную деформируемость листа при формовке. Лист с ПЭТ-подложкой протягивается в сложные геометрии пазов статоров и роторов электродвигателей без растрескивания и расслоения. Это делает марку основным выбором там, где требуется формованная изоляция со сложной геометрией: пазы со сложной формой сечения, перегибы со скруглением менее 5 мм, тонкие сегменты с приданием формы за один технологический проход.

Раньше эта же позиция в каталоге ООО «ИзолитПром» выпускалась под двумя SKU: одна с диапазоном 0,25–0,5 мм (короткий канонический ряд) и вторая с расширенным диапазоном по ТУ 0,125–5 мм с обозначением «формовочный ФИП-Апл ТУ». Сейчас в каталоге используется единый канонический ряд 0,125–30 мм; старые URL сохранены в редиректах.

Чем ФИП-Апл отличается от ФИП-Т

ФИП-Апл и ФИП-Т (соседняя марка из линейки формовочных слюдопластов ИзолитПрома) — это две разновидности одного семейства материалов, различающиеся подложкой и, как следствие, технологическими свойствами:

Иными словами: ФИП-Апл — для случаев, когда геометрия диктует формовку; ФИП-Т — когда формовка нужна, но требуется максимальная жёсткость готовой детали. На пересечении задач (стандартные пазы среднего размера) — обе марки взаимозаменяемы; выбор делается по конструкторскому требованию или по фактическому наличию на складе.

Состав и сырьё

Слюдопластовая бумага. Основа марки — нетканое полотно из чешуек мусковита или флогопита толщиной 30–80 мкм. Для тонких толщин 0,125–1,5 мм применяется мусковит, для средних и толстых 2–30 мм — флогопит (если требуется устойчивость в верхней зоне класса F). Содержание свободной слюды в готовом листе — 50–60 % по массе.

Стеклоткань. С двух сторон листа наносится стеклоткань поверхностной плотностью 25–50 г/м² (марки Э3-50, ТСУ-8/3 — отечественные). Стеклоткань служит конструктивным армированием: предотвращает разрыв материала при формовке, удерживает форму при раскрое, улучшает работу на отрыв.

ПЭТ-плёнка-подложка. Ключевая особенность ФИП-Апл — двухсторонняя плёнка из полиэтилентерефталата толщиной 12–25 мкм. ПЭТ-плёнка играет три роли одновременно: пластификатор формовки (даёт листу способность принимать форму при умеренном нагреве 60–120 °C), дополнительная электрическая прочность (10–15 кВ/мм у самой плёнки), защита поверхности от загрязнений и влаги при хранении и монтаже.

Связующее. Полиэфирное, термоотверждающееся при 130–160 °C. После отверждения связующее становится неплавким, устойчивым к маслам и большинству органических растворителей. Содержание связующего в готовом листе — 25–35 % по массе.

Соотношение компонентов в типовой партии ФИП-Апл: слюдопластовая бумага — 50–60 %, стеклоткань — 5–8 %, ПЭТ-плёнка — 4–7 %, связующее (полиэфирное) — 25–35 %. Точное соотношение зависит от толщины: на тонких листах 0,125–0,5 мм доля ПЭТ-плёнки и стеклоткани относительно выше — это и обеспечивает повышенную деформируемость при формовке. На толстых 6–30 мм основная масса приходится на слюдяную бумагу с пропиткой.

Как мы производим ФИП-Апл

1. Подготовка слюдопластовой бумаги. Бумага поступает в рулонах, проходит входной контроль на равномерность плотности (110–140 г/м²), отсутствие сквозных дефектов, металлических включений.
2. Подготовка стеклоткани и ПЭТ-плёнки. Стеклоткань разматывается с рулонов параллельно с плёнкой ПЭТ. Все полотна сводятся в общем тракте каландра.
3. Нанесение связующего. Слюдопластовая бумага протягивается через ванну с раствором полиэфирного связующего, отжимается калиброванными валками. Содержание связующего после пропитки — 35–45 % по сухому остатку.
4. Сборка пакета. Пропитанная бумага собирается между слоями стеклоткани и ПЭТ-плёнки. Для нужной толщины набирается от 1 до 400 слоёв.
5. Каландрирование и предварительная сушка. Полотно проходит через нагретые валки 90–110 °C — удаляется растворитель, связующее переходит в гелеобразное состояние, формируется плотная многослойная структура.
6. Финишное прессование. Для толщин до 5 мм — непрерывное прессование между нагретыми валками. Для толщин 6–30 мм — стационарное прессование пакетов при 140–160 °C и давлении 6–12 МПа в течение 30–120 минут.
7. Калибровка и обрезка. Готовое полотно или листы калибруются по толщине (допуск ±5 % от номинала), обрезаются по формату.
8. Контроль. Каждая партия проходит выборочный контроль электрической прочности (испытание на пробой), плотности, внешнего вида. На партию выдаётся паспорт качества по ТУ 273314-010-32394549-2018.

Технические характеристики

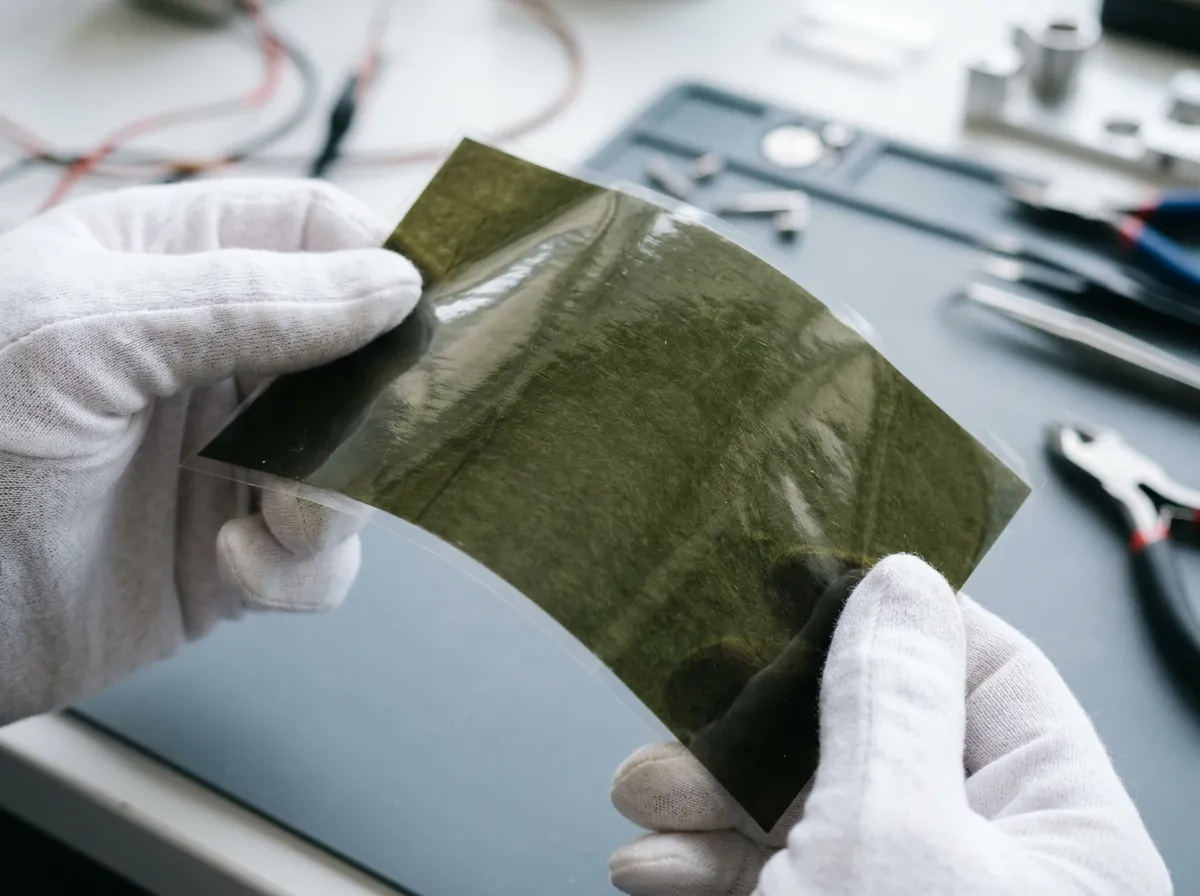

ПЭТ-плёнка как подложка: ключевая особенность

В отличие от обычных формовочных слюдопластов (например, ФИП-Т без плёнки), ФИП-Апл несёт на обеих поверхностях тонкий слой ПЭТ-плёнки толщиной 12–25 мкм. Эта плёнка работает как технологическая прослойка и электрический усилитель:

• Деформируемость при формовке. ПЭТ при 60–120 °C переходит в высокоэластичное состояние, что снижает усилие протяжки листа в пазы и уменьшает риск расслоения. Это критично для пазов сложной геометрии: овальных, со скруглениями переменного радиуса, с резкими переходами сечения.
• Дополнительная электрическая прочность. Сама плёнка ПЭТ имеет электрическую прочность 80–120 кВ/мм при толщине 12–25 мкм, что эквивалентно 1–2 кВ дополнительного пробивного напряжения на лист.
• Защита поверхности. Плёнка предотвращает абсорбцию влаги слюдяной бумагой при хранении и сборке, защищает от пыли, перчаток сборщиков и технических жидкостей при монтаже.
• Маркировка партии. На плёнку наносится заводская маркировка номера партии и толщины, что упрощает идентификацию материала при выходном контроле сборки.

Ограничение ПЭТ-плёнки — рабочая температура. ПЭТ работает в диапазоне до 130–150 °C; при кратковременных перегревах до 180 °C начинает терять прочность. Для длительной работы при 155 °C (класс F) плёнка ПЭТ остаётся стабильной благодаря защите внутренних слоёв стеклотканью и связующим.

Электрическая прочность по толщинам

Электрическая прочность ФИП-Апл убывает с ростом толщины — это типично для слоистых композитов. Тонкие толщины 0,125–0,2 мм имеют высокие значения 30–35 кВ/мм за счёт высокой однородности слоёв и вклада ПЭТ-плёнки. Толстые конструктивные листы 15–30 мм — 16–22 кВ/мм; этого достаточно для опорно-конструктивных задач, где материал выбирается по механическим, а не электрическим соображениям.

Класс нагревостойкости

ФИП-Апл — материал электроизоляционного, а не теплозащитного назначения. Его рабочая температура определяется классом нагревостойкости связующего по ГОСТ 8865-93 и не превышает 155 °C при длительной работе. Это принципиально отличает ФИП-Апл от прокладочных слюдопластов на фосфатном связующем (ИТПФА, ИТПФП), которые рассчитаны на 600–700 °C, но не обладают деформируемостью.

Класс F — 155 °C. Полиэфирное связующее после полного цикла отверждения сохраняет свойства при длительной работе до 155 °C. Это диапазон, в котором работают современные асинхронные двигатели общего назначения.

Кратковременно (до 30 минут за один цикл) ФИП-Апл выдерживает 165–175 °C без необратимых изменений. При длительной работе выше 155 °C начинается медленная деструкция связующего и ПЭТ-плёнки: материал теряет деформируемость, снижается электрическая прочность. Это обратимый предел — кратковременные превышения допустимы, постоянная работа за пределами класса не рекомендуется.

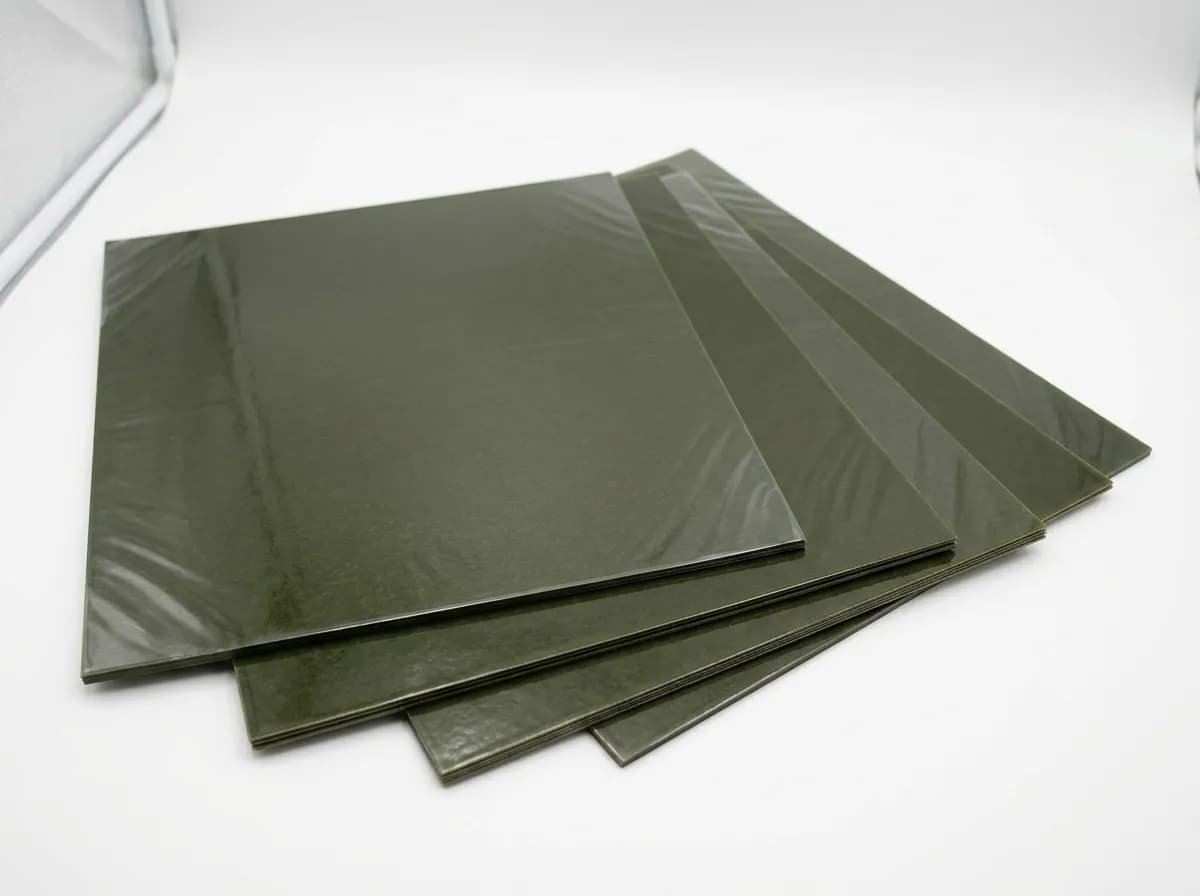

Размеры и форматы поставки

ФИП-Апл выпускается в зависимости от толщины — рулонами, листами или массивными плитами:

Линейка из 27 типоразмеров ФИП-Апл: 0,125 — 0,15 — 0,2 — 0,25 — 0,3 — 0,35 — 0,4 — 0,45 — 0,5 — 0,6 — 0,7 — 0,8 — 0,9 — 1,0 — 1,2 — 1,5 — 2 — 3 — 4 — 5 — 6 — 8 — 10 — 12 — 15 — 20 — 30 мм. По отдельному заказу возможны нестандартные форматы листов и заготовки (отформованные сегменты, шайбы, прокладки) по чертежу заказчика.

Деформируемость и переход к жёсткому листу

Главное технологическое свойство ФИП-Апл — пластическая деформируемость при умеренном нагреве. По мере роста толщины свобода формовки убывает:

• 0,125–0,3 мм — наиболее деформируемая зона. ПЭТ-плёнка-подложка обеспечивает протяжку листа в любые сложные геометрии при 60–80 °C без растрескивания. Идеален для обмоточной и пазовой изоляции с криволинейными участками сложного профиля.
• 0,35–0,5 мм — рабочий диапазон формовки массовых электродвигателей. Деформируемость сохраняется, но требует более длительного цикла прессования при 80–100 °C. Стандарт пазовой изоляции АИР, 4А, 5А.
• 0,6–1 мм — крупные пазы и корпусная формованная изоляция. Лист сохраняет деформируемость при 100–120 °C, но требует прессования 5–15 минут для полного формообразования.
• 1,2–2 мм — крупные обмоточные элементы, ограниченная формовка. Возможен изгиб и формообразование с радиусом не менее 60–100 мм. В обмоточно-формованных приложениях работает как жёсткий формованный сегмент.
• 3–5 мм — переходный диапазон. Допускает однократную горячую формовку при 130–155 °C с радиусом не менее 200 мм. После остывания работает как жёсткая прокладка с приданной формой.
• 6–30 мм — жёсткие плиты. Не формуются; используются как массивная конструктивная изоляция и заготовки под механическую обработку. Сохраняется только базовое преимущество марки ФИП — чистота раскроя без расслоений.

Это означает: «формовочный» в названии марки относится к технологическому классу материала, не к каждой толщине. Тонкие толщины — действительно формуются в холодном или слабо нагретом состоянии; толстые — жёсткие плиты, у которых остаётся только то, что отличает «формовочный» класс ФИП от жёстких слюдоплитков (ИФГ): возможность механической обработки без сколов и расслоений.

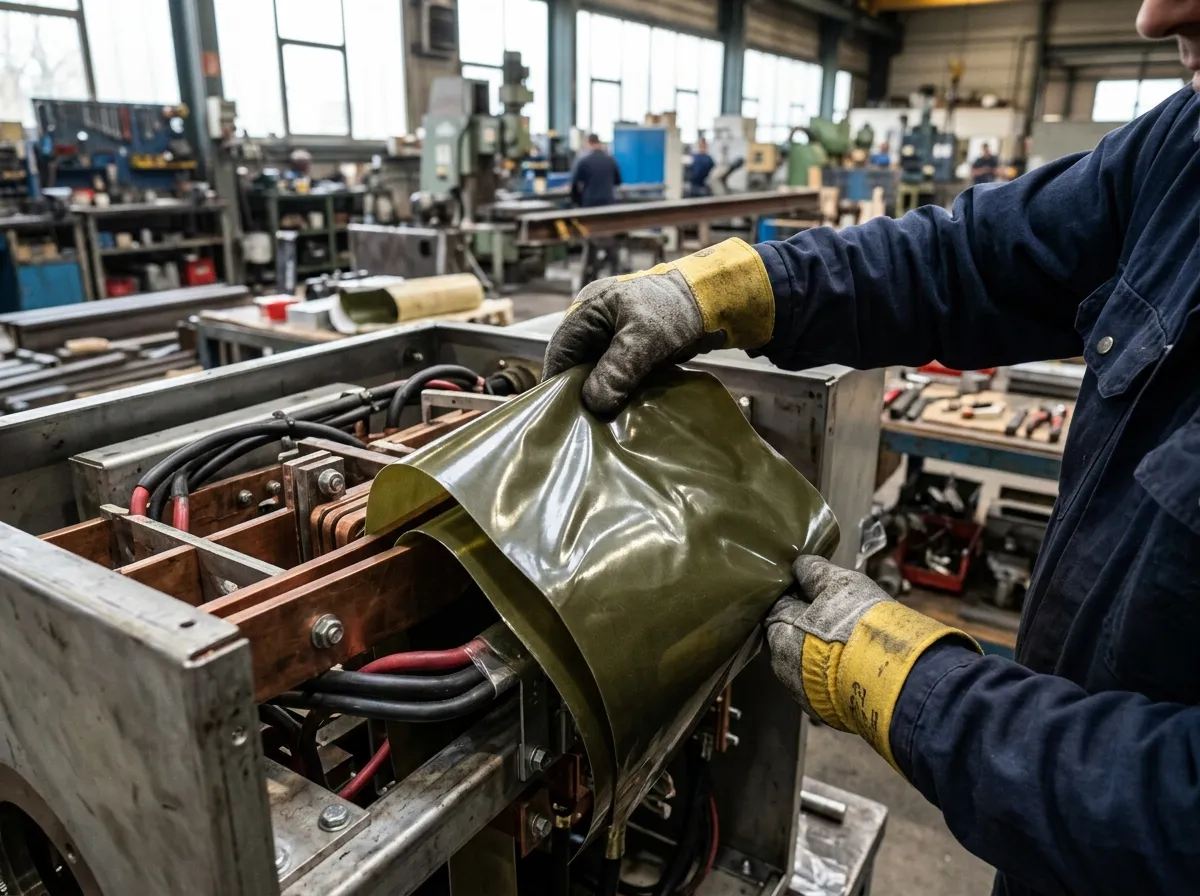

Применение тонких толщин 0,125–1 мм

Тонкие толщины ФИП-Апл — это пазовая и обмоточная формованная изоляция в массовых электромашинах малой и средней мощности:

• пазовая формованная изоляция статоров и роторов асинхронных двигателей серий АИР, 4А, 5А мощностью 0,55–55 кВт;
• обмоточная изоляция в катушках сухих трансформаторов малой мощности (ТП-25, ТП-40, ТСЗ-100);
• межсекционные прокладки в коллекторах двигателей постоянного тока серии МП-22, МП-32, ДК-309;
• пазовая изоляция роторов с фазным ротором серии АКН-2, АКН-4 (мощность 22–250 кВт);
• изоляция выводных концов и наконечников в шинных конструкциях распределительных устройств 0,4–10 кВ;
• барьерные слои в высокочастотных дросселях фильтров промышленных частотных преобразователей.

В этой группе толщин ФИП-Апл — основной выбор там, где формовочное свойство обязательно: пазы со сложной геометрией и сечениями, перегибы со скруглением менее 10 мм, тонкие сегменты с приданием формы за один технологический проход. Прямой конкурент в каталоге — ФИП-Т без плёнки, который применим там, где после формовки требуется максимальная жёсткость.

Применение средних толщин 1,2–5 мм

Средние толщины — это корпусная и опорная формованная изоляция в крупных высоковольтных электромашинах:

• корпусная формованная изоляция статоров высоковольтных асинхронных двигателей 6 кВ серии А4, ВАО мощностью 250–1600 кВт;
• формованные опорные сегменты нажимных колец обмоток турбо- и гидрогенераторов малой и средней мощности;
• межфазные перегородки и опорные изоляторы в комплектных распределительных устройствах 6–35 кВ;
• конструктивная изоляция мощных электромагнитов МИС-7, МИС-8, МО-300, МП-600;
• опорные элементы катушек в тяговых аппаратах магистральных электровозов и электропоездов;
• прокладки между активными частями и баком в сухих трансформаторах ТСЗ-630, ТСЗ-1000.

В отличие от тонких, средние толщины редко работают в зоне циклической формовки — это статичные опорные и разделительные элементы, на которые действуют сжимающие и сдвиговые нагрузки. Для них критичны не деформируемость, а прочность на сжатие, размерная стабильность и длительная работа при 130–155 °C. ПЭТ-плёнка на этих толщинах выполняет роль защитного слоя и пластификатора при разовой формовке детали.

Применение толстых толщин 6–30 мм

Толстые форматы 6–30 мм — это массивная конструктивная изоляция, работающая в качестве заготовок под механическую обработку:

• массивные опорные плиты в нажимных узлах гидро- и турбогенераторов средней и большой мощности;
• конструктивные основания катушек крупных индукционных нагревательных установок и канальных печей;
• изоляционные платформы под силовыми трансформаторами в стационарных подстанциях;
• опорные конструкции в высоковольтных распределительных устройствах 35–110 кВ;
• основания в стендах испытания мощных электрических машин;
• конструктивные плиты в нестандартных установках высоковольтного оборудования постоянного тока.

Массивные плиты 15–30 мм поставляются как заготовки для механической обработки. Заказчик получает плиту нужного формата и далее сам выполняет фрезерование, сверление, изготовление пазов и посадочных мест. Это типичный сценарий для конструкторских бюро энергомашиностроения: заказывают плиту по размеру, далее обрабатывают по чертежу без участия завода-производителя.

Технология формовки на производстве заказчика

Стандартный цикл формовки ФИП-Апл на производстве заказчика-электромашиностроителя:

1. Раскрой заготовки из листа или рулона по контуру паза/детали с припуском 2–5 мм. Раскрой — гильотиной, ножницами или штампом (для тонких толщин).
2. Предварительный нагрев заготовки в печи или на тёплой плите до 60–120 °C (зависит от толщины). На этой температуре ПЭТ-плёнка переходит в пластичное состояние.
3. Установка заготовки в технологическую оснастку (пуансон, формовочный паз) и приложение давления 0,5–5 МПа для протяжки листа в нужную геометрию.
4. Финишное прессование при 130–155 °C для полного отверждения связующего. Время выдержки — 5–60 минут в зависимости от толщины.
5. Извлечение готовой детали и контрольный замер геометрии. Допуск на формованную деталь — типично ±0,5 мм по линейным размерам.

Технологические режимы предоставляются по запросу под конкретное изделие. ИзолитПром передаёт типовые карты формовки для серий АИР, 4А, 5А, А4, ВАО — стандартных приложений, где ФИП-Апл используется массово.

Раскрой и обработка

Способ раскроя зависит от толщины:

• 0,125–1 мм — ножницы, нож, штамп. Раскраивается канцелярским способом, штампы выдают чистый край без задиров. Хорошо принимает резку лазером малой мощности (CO₂ до 60 Вт), но требует подбора режима из-за наличия органической ПЭТ-плёнки.
• 1,2–5 мм — гильотина, ленточная пила, ручной нож с упором. При гильотинной резке край получается ровный, без расслоений. Сверление — обычными металлическими свёрлами при низких оборотах (300–600 об/мин), желательно с подачей охлаждающего воздуха.
• 6–12 мм — ленточная пила, циркулярная пила, фрезерование. Циркулярная пила с твердосплавным диском даёт чистый рез; фрезерование возможно для пазов и сложных контуров. Сверление крупных отверстий — кольцевыми свёрлами.
• 15–30 мм — гидроабразивная резка, фрезерование, ручная пиление. Для сложных контуров оптимальна гидроабразивная резка — не нагревает материал, не вызывает расслоений, даёт чистый край с допуском ±0,5 мм. Фрезерование используется для пазов, плоскостей и посадочных мест.

Все виды раскроя — холодные, в нагреве материал не нуждается. После раскроя края достаточно зачистить наждачной шкуркой (зернистость 120–180), снять заусенцы, при необходимости — обезжирить.

Хранение и транспортировка

ФИП-Апл хранится в сухом отапливаемом помещении при температуре 5–35 °C и относительной влажности воздуха не более 70 %. Рулоны хранятся в горизонтальном положении или на стеллажах с осью в вертикальном положении — без сжатия другими материалами сверху. Листы хранятся в стопках высотой до 1 м на ровном поддоне.

При транспортировке материал защищается от прямого попадания воды, прямых солнечных лучей и механических повреждений. Допускается перевозка любым видом крытого транспорта при температуре от –40 °C до +50 °C. После доставки в холодное время года материал перед использованием выдерживается в отапливаемом помещении не менее 24 часов.

Гарантийный срок хранения — 5 лет с даты изготовления при соблюдении условий хранения. По истечении гарантийного срока материал не теряет годности — проводится повторное испытание электрической прочности, и при положительном результате используется по назначению.

Сертификация и испытания

Каждая партия ФИП-Апл, выпускаемая ООО «ИзолитПром» по ТУ 273314-010-32394549-2018, сопровождается паспортом качества. Паспорт содержит: дату и номер партии, толщину, фактическую плотность, результаты испытаний электрической прочности на трёх образцах из партии, класс нагревостойкости, отметку службы технического контроля, ссылку на ТУ.

Контроль электрической прочности проводится по ГОСТ 6433.3-71 — «Материалы электроизоляционные твёрдые. Методы определения электрической прочности при переменном (частоты 50 Гц) и постоянном напряжении». Образцы испытываются в трансформаторном масле при температуре 20 °C, скорость подъёма напряжения — 2 кВ/с до пробоя. Результат партии — среднее значение по трём образцам, не ниже минимального для данной толщины.

Контроль класса нагревостойкости — выборочно по ГОСТ 8865-93 «Системы изоляции электрооборудования. Классы нагревостойкости». Полный объём периодических испытаний (теплостойкость, влагостойкость, маслостойкость, технологическая деформируемость) проводится не реже одного раза в год на типовых образцах.

Сертификации обязательной для слюдопластов нет. По запросу заказчика предоставляются: декларация о соответствии, протокол испытаний независимой лаборатории, копии документов на сырьё.

Условия поставки и доставка по России

Склад ООО «ИзолитПром» расположен в Красноярске. Со склада отгрузка по России выполняется любой транспортной компанией: ПЭК, Деловые Линии, КИТ, Байкал-Сервис, Энергия, Желдорэкспедиция, СДЭК (для малых отправлений до 500 кг). Доставка до терминала ТК в Красноярске — бесплатно при заказе от 50 000 ₽; до двери в Красноярске — по тарифу.

Минимальная партия — 1 лист любой толщины. Срок отгрузки со склада — 1–3 рабочих дня после оплаты. Под заказ (нестандартные толщины и форматы, отформованные заготовки по чертежу) — 10–25 рабочих дней с момента согласования спецификации. Способы оплаты: безналичный расчёт по счёту с НДС; для физических лиц — оплата картой через сайт.

Офис обработки заказов — Москва. Работаем со всеми регионами Российской Федерации, включая удалённые: Дальний Восток, Якутия, Чукотка, Камчатка. Документы на отгрузку (УПД, паспорт качества, ТТН) передаются с грузом и дублируются на email заказчика.

Часто задаваемые вопросы

Чем ФИП-Апл отличается от ФИП-Т?
ФИП-Апл — с двухсторонней ПЭТ-плёнкой как подложкой, обеспечивающей пластическую деформируемость при формовке. ФИП-Т — без плёнки, термостойкий вариант с более жёсткой геометрией готовой детали. Для пазов сложной геометрии и тонких сечений — ФИП-Апл; для крупных корпусных задач, где нужна максимальная жёсткость — ФИП-Т.

Можно ли формовать ФИП-Апл на холодном пуансоне без нагрева?
На толщинах 0,125–0,3 мм — частично, при умеренных деформациях и больших радиусах. Для сложных геометрий и толщин от 0,4 мм требуется нагрев заготовки до 60–120 °C перед формовкой. Холодная формовка толстых листов приводит к расслоениям по плоскости связующего.

Какой класс нагревостойкости — F или есть варианты H?
Стандартный ФИП-Апл — класс F (155 °C). Полиэфирное связующее и ПЭТ-плёнка-подложка не позволяют поднять класс до H (180 °C) — это ограничение по плёнке. Для класса H предусмотрены другие марки линейки ФИП-Т модификаций.

Может ли ФИП-Апл работать при 200 °C или выше?
Нет. Это электроизоляционный материал на полиэфирном связующем с ПЭТ-плёнкой — длительная работа выше 155 °C приводит к деструкции связующего и плёнки. Для рабочих температур 600–700 °C нужны прокладочные слюдопласты на фосфатном связующем (ИТПФА, ИТПФП) — но они не формуются.

Можно ли ФИП-Апл толщиной 30 мм согнуть, если осторожно?
Нет. На толщинах от 6 мм материал работает как жёсткая плита: попытка изгиба приведёт к расслоению по плоскости связующего. Для крупных конструкций используется механическая обработка плиты, а не её гибка или формовка.

Есть ли сертификат ГОСТ Р для ФИП-Апл?
Обязательной сертификации для слюдопластов нет. По запросу выдаём декларацию о соответствии, паспорт качества по ТУ 273314-010-32394549-2018, протоколы испытаний электрической прочности и класса нагревостойкости.

Возможен ли раскрой и доставка готовых формованных заготовок?
Да. Для тонких толщин выполняем штамповку шайб, прокладок, изолирующих контуров по чертежу заказчика, в том числе с предварительной формовкой. Для толстых плит — гидроабразивная резка контуров и фрезерование пазов. Срок изготовления заготовок — 5–15 рабочих дней.
