Слюдопласт листовой формовочный марки ФИФП-АХФ-АПЛ — купить от производителя

* Класс F (155 °C) — длительно как поставлено (с ПЭТ-плёнкой). Класс C (200+ °C) — после удаления плёнки в горячем формовании, благодаря АХФ-связующему. См. раздел про класс ниже.

Слюдопласт формовочный ФИФП-АХФ-АПЛ купить — заготовка под горячую штамповку фасонных изоляционных деталей и манжет с уникальным двойным связующим: алюмохромфосфатное (АХФ) минеральное + полиэфирное армирование. Производится по ТУ 273314-013-32394549-2018 в рамках ГОСТ 26103-84. Структура: флогопитовая слюдопластовая бумага + АХФ-связующее (минеральное, термостойкое до 700-900 °C) + полиэфирная плёночная подложка. Главное прикладное преимущество — возможность работать в высокотемпературных применениях класса C (200 °C+) после удаления плёнки в процессе горячего формования при 200-250 °C. На 50 °C выше предел рабочей температуры по сравнению с обычным ФИФП-АПЛ. В наличии 25 толщин 0,125-30 мм. Лист 580×880 мм, отгрузка со склада в Москве.

Что такое формовочный ФИФП-АХФ-АПЛ — расшифровка обозначения

Обозначение марки ФИФП-АХФ-АПЛ строится по правилам формовочных слюдопластов на основе ГОСТ 26103-84 с дополнительными суффиксами по ТУ изготовителя:

• Ф — Формовочное назначение. Заготовка для горячей штамповки фасонных деталей: манжет лобовой изоляции, фигурных шайб, прокладок сложной геометрии, конусов выводных узлов. Не путать с буквой «Ф» в обозначениях фторопластовых композитов — здесь это назначение.
• И — Изоляционный, диэлектрик. ЭП средняя ≥40 кВ/мм — выше, чем у обычного ФИФП-АПЛ (≥26 кВ/мм), за счёт минерального АХФ-связующего, не имеющего органических микропустот.
• Ф — основа из Флогопитовой слюдяной бумаги. Флогопит сохраняет связную воду до 800 °C и выдерживает кратковременные перегревы до 900 °C без потери массы — критично для горячего формования при 200-250 °C, где обычный мусковитовый слюдопласт уже теряет конституционную воду и хрупнет.
• П — связующее Полиэфирное. Полиэфирная составляющая даёт первичную адгезию слоёв и обеспечивает формуемость в нагретом состоянии при 130-180 °C — полиэфир переходит в высокоэластичное состояние, заготовка деформируется по форме матрицы.
• АХФ — дополнительное связующее АлюмоХромФосфатное. Минеральное связующее (см. отдельный раздел ниже). Главное отличие от обычного ФИФП-АПЛ. Даёт термостойкость минеральной составляющей композита до 700-900 °C.
• АПЛ — Армированный ПЛёнкой. С одной или двух сторон уложена полиэфирная (ПЭТ, лавсан) плёнка толщиной 25-50 мкм, обеспечивающая газобарьер и гладкость поверхности при формовании. В большинстве применений плёнка ВЫЖИГАЕТСЯ при горячем формовании (200-250 °C) — после этого остаётся минерально-флогопитовая система класса C.

Полное название — «формовочный изоляционный флогопитовый полиэфирный с алюмохромфосфатным связующим, армированный плёнкой». Главное прикладное отличие от ФИФП-АПЛ — возможность работы в высокотемпературных применениях класса C после технологического удаления плёнки.

⚠ Суффикс «АХФ» в составе обозначения формовочных слюдопластов нормирован ТУ изготовителя в рамках ГОСТ 26103-84. В самом ГОСТ 26103-84 этот суффикс не закреплён — указывайте полный код по ТУ изготовителя в спецификации.

Что такое алюмохромфосфатное связующее (АХФ)

Алюмохромфосфатное связующее (АХФ, химическая формула близка к Al(H₂PO₄)₃·Cr(H₂PO₄)₃) — минеральное связующее на основе ортофосфорной кислоты, гидроксида алюминия и оксида хрома. Применяется в огнеупорной и электроизоляционной промышленности с 1970-х годов как термостойкая альтернатива органическим смолам.

Ключевые свойства АХФ-связующего:

• Минеральная природа — полностью неорганическое связующее. В отличие от эпоксидных и полиэфирных смол не содержит органических цепей и не подвержен пиролизу при высоких температурах.
• Термостойкость 700-900 °C длительно — после отверждения АХФ образует трёхмерный ковалентно-ионный каркас алюмохромфосфатных соединений, стабильный в окислительной и нейтральной атмосфере.
• Кратковременная стойкость до 1100 °C — без разрушения каркаса, с обратимой потерей кристаллизационной воды.
• Высокая адгезия к слюде — фосфатные группы образуют прочные ионно-ковалентные связи с поверхностью слюдяных кристаллов (флогопит и мусковит). Адгезия не деградирует при термоциклировании.
• Жёсткое связующее без газовыделения — после отверждения не выделяет летучих продуктов даже при нагреве до 600 °C, в отличие от эпоксидов (выделение фенолов) и полиэфиров (выделение стирола).
• Влагостойкость после отверждения — отверждённая АХФ-плёнка нерастворима в воде и масле, стойка к большинству органических растворителей.

В составе ФИФП-АХФ-АПЛ алюмохромфосфатное связующее работает в паре с полиэфирной составляющей: полиэфир обеспечивает формуемость заготовки при 130-180 °C (полиэфир в высокоэластичном состоянии, заготовка деформируется по матрице), а АХФ обеспечивает термостойкость готового изделия после выжигания плёнки при 200-250 °C. Это даёт уникальное сочетание: технологичность горячего формования (как у органических связующих) + длительная работоспособность при 200+ °C (как у чисто минеральных систем).

АХФ-связующее не путать с фосфатным связующим (только Al(H₂PO₄)₃) — добавление хрома (Cr₂O₃) в состав даёт повышение температуры спекания, рост трещиностойкости отверждённого слоя и характерный зеленовато-серый оттенок. По цвету готового листа ФИФП-АХФ-АПЛ слегка зеленоватый — это норма, признак наличия хромового компонента.

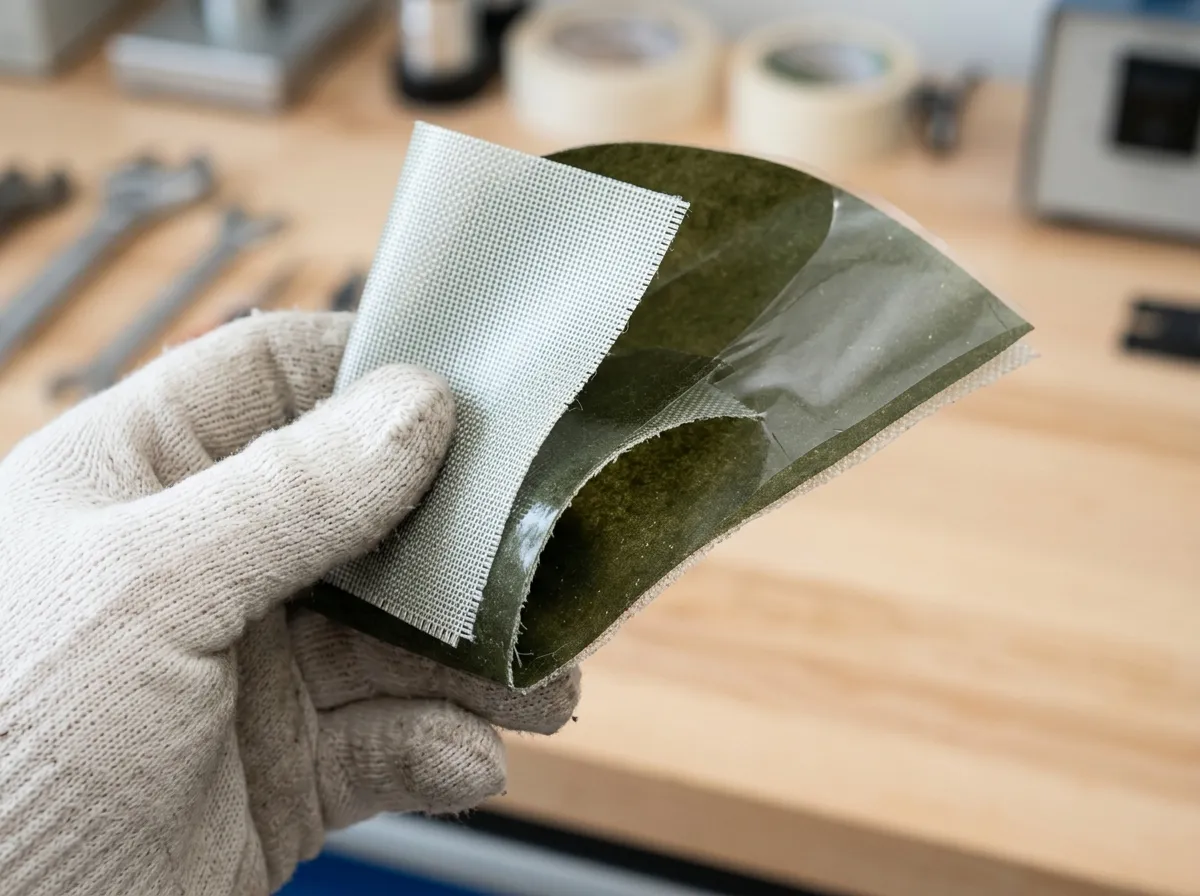

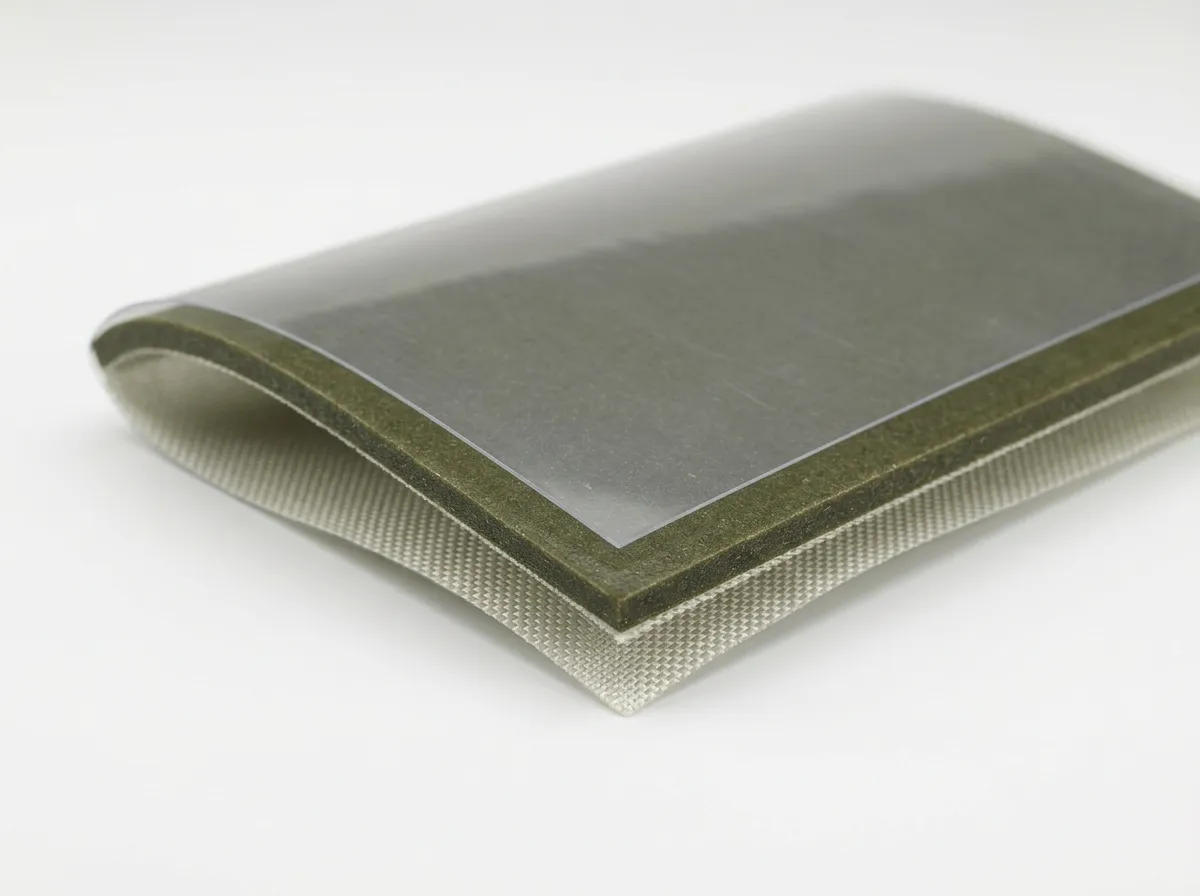

Композитная структура — слюдопласт + АХФ + полиэфир + ПЭТ

ФИФП-АХФ-АПЛ — четырёхкомпонентная система, где каждый слой выполняет свою функцию:

• Слюдопластовая бумага из флогопита — основа диэлектрических свойств и термостойкости. Флогопит держит связную воду до 800 °C, обеспечивает базовое сопротивление пробою и теплостойкость до класса C (200+ °C) при условии исключения органики из системы. В ФИФП-АХФ-АПЛ работает в роли диэлектрического тела.
• Алюмохромфосфатное связующее (АХФ, минеральное) — основное связующее для готового изделия. Образует жёсткую неорганическую матрицу вокруг слюдяных кристаллов, держит механическую и термическую нагрузки в готовом узле. Доля по массе ~15-20 % от общего связующего.
• Полиэфирное связующее — технологическое связующее для этапа горячего формования. Обеспечивает формуемость заготовки при 130-180 °C (полиэфир в эластичной зоне). Доля по массе ~10-15 % от общего связующего. После полного отверждения и термообработки заготовки полиэфир частично пиролизуется при 200-250 °C, оставляя минерально-флогопитовую систему.
• Полиэфирная плёнка ПЭТ (АПЛ) — гладкое влагобарьерное покрытие толщиной 25-50 мкм с одной или двух сторон. На этапе хранения и формования защищает заготовку от поглощения влаги и обеспечивает гладкость поверхности при опрессовке. В большинстве применений выжигается при горячем формовании (200-250 °C) — после этого остаётся минерально-флогопитовая система без органики.

Содержание неорганической части (слюды + АХФ-связующее) ≥70 % по массе исходной заготовки, после удаления плёнки и пиролиза полиэфира — ≥90 %. Это критическая разница: в готовом изделии после термообработки органики практически не остаётся, что и обеспечивает класс C по нагревостойкости.

Класс нагревостойкости — два режима эксплуатации

ФИФП-АХФ-АПЛ — материал с двумя режимами по классу нагревостойкости, и это критически важно понимать перед заказом:

Режим	Длительная Tраб	Класс по ГОСТ 8865-93	Ограничивающий компонент
Как поставлено (с плёнкой)	до 155 °C	F (155 °C)	Полиэфирная ПЭТ-плёнка АПЛ
После горячего формования (плёнка выжжена)	до 200 °C+	C (180/200 °C)	Слюдопласт + АХФ-связующее
Кратковременно при формовании	200-250 °C, 1-5 мин	Технологический режим	Деструкция полиэфира + плёнки

Если изделие из ФИФП-АХФ-АПЛ устанавливается в горячую зону без удаления плёнки (например, фигурная прокладка между холодными деталями) — то рабочая температура ограничена ПЭТ-плёнкой и составляет максимум 155 °C длительно (класс F). При длительной работе выше 155 °C ПЭТ-плёнка деформируется, отслаивается, окисляется с выделением летучих — изоляционные свойства ухудшаются.

Если изделие из ФИФП-АХФ-АПЛ проходит горячее формование при 200-250 °C (типичная технология для манжет, фасонных шайб, фигурных прокладок печных аппаратов) — плёнка и часть полиэфира выжигаются. После этого остаётся минерально-флогопитовая система, способная длительно работать при 200 °C+ (класс C). Это и есть главное прикладное преимущество ФИФП-АХФ-АПЛ перед обычным ФИФП-АПЛ: на 50 °C выше предел рабочей температуры готового изделия.

⚠ ВАЖНО: «класс C 200+ °C» в спецификации применим только к деталям, прошедшим термообработку с полным выжиганием плёнки. Для применений без формования или с сохранением плёнки указывайте «класс F (155 °C)» — это честная характеристика. Не путать клиента «C 200°C» в каталоге с реальной паспортной характеристикой как поставлено.

Технические характеристики ФИФП-АХФ-АПЛ

Базовый стандарт	ГОСТ 26103-84
ТУ изготовителя	ТУ 273314-013-32394549-2018 (ООО «ИзолитПром»)
Условия хранения	ГОСТ 27386 — закрытое отапливаемое помещение, 5–35 °C, RH ≤80 %
Структура	Слюдопласт (флогопит) + АХФ-связующее + полиэфир + ПЭТ-плёнка
Содержание неорганической части (как поставлено)	≥70 %
Содержание неорганической части (после формования)	≥90 %
Содержание АХФ-связующего	≈ 15-20 % массы
Содержание полиэфирного связующего	≈ 10-15 % массы (выжигается при формовании)
Содержание летучих веществ	≤ 2,0 %
Электрическая прочность средняя	≥ 40 кВ/мм
Удельное объёмное сопротивление	≥ 1×10¹³ Ом·м
Класс нагревостойкости (как поставлено)	F (155 °C) — ограничен ПЭТ-плёнкой
Класс нагревостойкости (после формования)	C (200+ °C) — благодаря АХФ-связующему
Температура формования	200-250 °C, давление 5-15 МПа
Размер листа	580 × 880 мм (стандартный складской формат)
Диапазон толщин (склад)	0,125 — 30 мм (25 типоразмеров)
Срок хранения	6 месяцев со дня изготовления (продлеваемый по ГОСТ 27386)
Документация	Паспорт качества по партии (не сертификат)

ЭП ≥40 кВ/мм — это среднее по партии. Минимально гарантированное по datasheet'у — 30 кВ/мм. Превышение значения по сравнению с обычным ФИФП-АПЛ (≥26 кВ/мм) обусловлено отсутствием органических микропустот в АХФ-связующем: минеральная матрица заполняет межслюдяные зазоры плотнее, чем эпоксидные или полиэфирные смолы.

Размер листа и форматы поставки ФИФП-АХФ-АПЛ

Стандартный складской формат — лист 580 × 880 мм. По согласованию возможны нестандартные форматы под раскрой партии. Для серийных применений (формование манжет типового электродвигателя, штамповка фасонных шайб печного аппарата) изготавливаются спецформаты под чертёж заказчика.

Способы поставки:

• Листы — формат 580 × 880 мм для базового складского ассортимента. Минимум 1 лист.
• Заготовки под формование — резка по контуру под конкретную матрицу. Готовится по чертежу заказчика, срок 5-10 дней.
• Полосы — нарезка под линейную фасонную штамповку. Кратность 5 мм по ширине.
• Комплекты заготовок манжет и конусов — резка на фигурные заготовки под лобовую изоляцию конкретной модели машины.

Тонкие 0,125-1 мм поставляются в защитной упаковке (картон + полиэтилен) с прокладкой между листами. Толстые 5-30 мм — на поддонах с обвязкой стрейч-плёнкой. На каждую партию — паспорт качества с фактическими значениями электрической прочности, удельного сопротивления, толщины (контроль в 9 точках) и геометрических допусков.

25 толщин ФИФП-АХФ-АПЛ — выбор по применению

Толщина	Расч. пробивное	Масса 1 м²	Основное применение
0,125 мм	≥5.0 кВ	0.21 кг	тончайшая заготовка под манжеты микроэлектромашин	К товару →
0,15 мм	≥6.0 кВ	0.26 кг	тонкие формованные шайбы малых электроаппаратов	К товару →
0,2 мм	≥8.0 кВ	0.34 кг	тонкие формованные прокладки тонких катушек	К товару →
0,25 мм	≥10.0 кВ	0.42 кг	стандартные тонкие фасонные шайбы и манжеты	К товару →
0,3 мм	≥12.0 кВ	0.51 кг	формованные прокладки и фасонные шайбы малых машин	К товару →
0,4 мм	≥16.0 кВ	0.68 кг	стандартные фасонные прокладки и манжеты под опрессовку	К товару →
0,5 мм	≥20.0 кВ	0.85 кг	усиленные фасонные шайбы и манжеты выводных узлов	К товару →
0,6 мм	≥24.0 кВ	1.02 кг	формованные опорные элементы катушек и реле	К товару →
0,7 мм	≥28.0 кВ	1.19 кг	формованные конусы лобовой изоляции, фасонные шайбы	К товару →
0,8 мм	≥32.0 кВ	1.36 кг	формованные перегородки межфазной изоляции	К товару →
0,9 мм	≥36.0 кВ	1.53 кг	усиленные конусы и манжеты лобовой изоляции	К товару →
1 мм	≥40.0 кВ	1.70 кг	стандартные фасонные прокладки силовых аппаратов	К товару →
1,2 мм	≥48.0 кВ	2.04 кг	опорные манжеты нажимных узлов под прессование	К товару →
1,5 мм	≥60.0 кВ	2.55 кг	опорные манжеты нажимных колец среднего сечения	К товару →
2 мм	≥80.0 кВ	3.40 кг	опорные пластины и фасонные плиты под опрессовку	К товару →
3 мм	≥80.0 кВ	5.10 кг	усиленные опорные плиты и подкладки силовых машин	К товару →
4 мм	≥80.0 кВ	6.80 кг	опорные плиты в нагревательных узлах класса C	К товару →
5 мм	≥80.0 кВ	8.50 кг	массивные опорные плиты в высокотемпературных аппаратах	К товару →
6 мм	≥80.0 кВ	10.20 кг	опорные основания катушек печных трансформаторов	К товару →
8 мм	≥80.0 кВ	13.60 кг	опорные плиты в РУ-0,4/6 кВ для горячих зон	К товару →
10 мм	≥80.0 кВ	17.00 кг	массивные опорные основания нагревательных аппаратов	К товару →
12 мм	≥80.0 кВ	20.40 кг	опорные плиты силовых узлов в высокотемпературных шкафах	К товару →
15 мм	≥80.0 кВ	25.50 кг	массивные основания печных и индукционных аппаратов	К товару →
20 мм	≥80.0 кВ	34.00 кг	массивные опорные плиты под горячее силовое оборудование	К товару →
30 мм	≥80.0 кВ	51.00 кг	массивные опорные плиты под печные трансформаторы	К товару →

* Пробивное напряжение рассчитано по формуле ЭП ≥40 кВ/мм × толщину. Для толщин выше 3 мм пробивное напряжение выходит на физический плато ~80 кВ — пробой определяется качеством материала и распределением дефектов, а не геометрической толщиной. Фактические значения для конкретной партии — по паспорту качества.

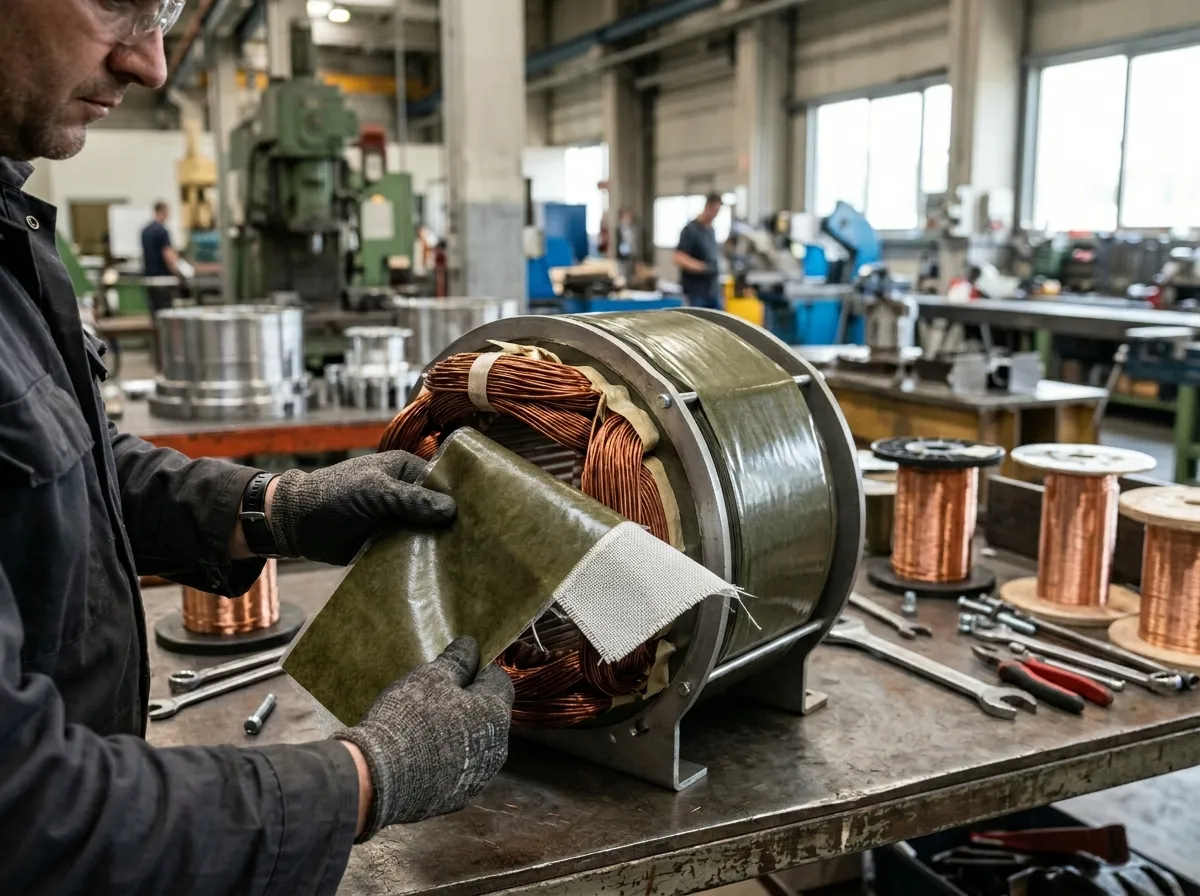

Применение в высокотемпературных аппаратах класса C

Главная зона применения ФИФП-АХФ-АПЛ — высокотемпературные электроаппараты класса C, где обычные слюдопласты с эпоксидным или чисто полиэфирным связующим не справляются по верхнему пределу рабочей температуры. Типичные применения:

Электропечи и нагревательные узлы

Изоляционные манжеты и фасонные прокладки в электропечах сопротивления, тигельных индукционных печах, тоннельных промышленных печах. Рабочая температура внутри корпуса — 180-220 °C. ФИФП-АХФ-АПЛ после горячего формования при 230 °C образует жёсткое минерально-флогопитовое изделие, длительно работающее при 200+ °C. Альтернативы (обычный ФИФП-АПЛ, ПИФЭ) деградируют за 1-2 месяца — органическое связующее пиролизуется с выделением летучих и потерей механической прочности.

Печные трансформаторы и реакторы

Опорные плиты, прокладки нажимных колец, межфазные перегородки катушек печных трансформаторов 0,4-10 кВ, работающих в горячих зонах металлургических цехов и печных установок. Температура в зоне обмоток в установившемся режиме — 160-190 °C, кратковременные перегревы до 220 °C. Толщины 5-30 мм для опорных оснований, 1-3 мм для межфазных перегородок.

Электроаппараты класса C — пускатели, контакторы, реле

Дугогасительные камеры, изоляционные перегородки, межконтактные прокладки в электроаппаратах класса нагревостойкости C по ГОСТ 8865-93. Толщины 0,5-3 мм. ФИФП-АХФ-АПЛ применяется в зонах, где температура из-за электрической дуги и проводимости тока кратковременно достигает 200-250 °C.

Тяговые электродвигатели и генераторы класса C

Манжеты лобовой изоляции, фигурные прокладки нажимных узлов в тяговых электродвигателях локомотивов класса нагревостойкости C, генераторах для горячих сред. Толщины 0,8-2 мм для манжет, 3-10 мм для опорных элементов. После горячего формования при 220 °C ФИФП-АХФ-АПЛ держит установившуюся температуру 180-200 °C в течение всего срока службы машины (15-30 лет).

Печные индукторы и катушки нагрева

Опорные изоляционные основания катушек индукционного нагрева, фигурные прокладки между витками индуктора. Температура в зоне индуктора — 200-280 °C. ФИФП-АХФ-АПЛ толщиной 3-10 мм после формования образует термостойкие основания, способные работать в установленном режиме без деградации.

Сравнение формовочных слюдопластов ФИФП-АХФ-АПЛ vs ФИФП-АПЛ vs ФИФК-АПМ vs ФИФК-Т vs ФМКА

В номенклатуре формовочных слюдопластов производства ООО «ИзолитПром» — пять основных марок. Различия определяются связующим, армированием и предельной рабочей температурой готового изделия:

Параметр	ФИФП-АХФ-АПЛ	ФИФП-АПЛ	ФИФК-АПМ	ФИФК-Т	ФМКА
Связующее	АХФ + полиэфир	Полиэфирное	Кремнийорганическое	Кремнийорганическое	Кремнийорганическое
Армирование	ПЭТ-плёнка	ПЭТ-плёнка	Алюминиевая фольга	Стеклоткань	Без армирования
Класс как поставлено	F (155 °C)	F (155 °C)	H (180 °C)	H (180 °C)	C (200+ °C)
Класс после формования	C (200+ °C)	F (155 °C)	H (180 °C)	H (180 °C)	C (200+ °C)
ЭП средняя	≥40 кВ/мм	≥26 кВ/мм	≥20 кВ/мм	≥18 кВ/мм	≥30 кВ/мм
Формуемость	Хорошая (130-180 °C)	Отличная (130-150 °C)	Средняя	Сложная	Высокая (200-250 °C)
Главное применение	Высокотемп. аппараты класса C	Стандартные манжеты класса F	Печные узлы с фольгой	Манжеты класса H с тканью	Чистая высокотемп. изоляция

Главное конструктивное отличие ФИФП-АХФ-АПЛ — двойное связующее с АХФ-компонентом, дающее на 50 °C более высокий длительный предел рабочей температуры готового изделия (после формования) по сравнению с обычным ФИФП-АПЛ при сохранении технологичности горячего формования. Это позволяет использовать одну марку для применений, где раньше приходилось переходить с класса F на класс H/C — с пересмотром технологии и удорожанием материала. ФИФП-АПЛ — стандартный полиэфирный формовочный для класса F. ФИФК-АПМ и ФИФК-Т — кремнийорганические для класса H. ФМКА — материал класса C сразу как поставлено, для применений без формования.

Технология горячего формования ФИФП-АХФ-АПЛ

ФИФП-АХФ-АПЛ предназначен для горячего формования фасонных деталей в матрицах с подогревом. Стандартный технологический режим:

• Температура матрицы — 200-250 °C. На нижней границе диапазона (200 °C) происходит размягчение полиэфирного связующего и плёнки, начинается деформация заготовки по форме матрицы. На верхней границе (250 °C) — полное выжигание плёнки и пиролиз органической части полиэфира.
• Давление прессования — 5-15 МПа (для тонких 0,125-1 мм — 5-7 МПа, для толстых 3-10 мм — 10-15 МПа). Меньше давление = недоформование (заготовка не повторяет рельеф матрицы); больше давление = выдавливание связующего по периметру и появление облоя.
• Время выдержки — 1-5 минут в зависимости от толщины и сложности геометрии. Тонкие фасонные шайбы 0,3-0,5 мм — 1-2 мин, манжеты 0,8-1,5 мм — 2-3 мин, толстые опорные основания 5-10 мм — 4-5 мин.
• Охлаждение — в матрице под давлением до 80-100 °C, затем извлечение готовой детали. Снятие давления в горячем состоянии приводит к коробежу — недопустимо.
• Послеформовочная термообработка (опционально) — выдержка готовой детали при 220-240 °C в течение 2-4 часов для полного отверждения АХФ-связующего и стабилизации геометрии. Обязательно для деталей, идущих в зоны с температурой выше 180 °C.

Заготовка перед формованием — лист или предварительно вырезанная по контуру форма с припуском 3-5 мм по периметру. Геометрия матрицы должна учитывать усадку 1-2 % при пиролизе плёнки и полиэфира. После формования края детали обрезаются на пилу или фрезу с твердосплавным инструментом.

Нормативная база — ГОСТ 26103-84, ГОСТ 27386, ТУ изготовителя

На формовочный слюдопласт ФИФП-АХФ-АПЛ распространяются следующие нормативные документы:

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт. Определяет требования к составу, физико-механическим и диэлектрическим характеристикам, методам испытаний, правилам приёмки слюдопластов всех марок, включая формовочные.
• ГОСТ 27386-87 «Полимерные плёночно-слюдинитовые и плёночно-слюдопластовые электроизоляционные материалы» — нормирует параметры плёночно-армированных слюдоматериалов и условия их хранения и транспортировки. Применим к ФИФП-АХФ-АПЛ как к плёночно-армированному слюдопласту.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определяет классы нагревостойкости F (155 °C) и C (180/200 °C), методы оценки нагревостойкости систем изоляции.
• ТУ 273314-013-32394549-2018 — технические условия изготовителя в рамках ГОСТ 26103-84. Конкретизирует размерный ряд (25 толщин 0,125-30 мм), фактические значения электрической прочности и удельного сопротивления, требования к двойному связующему АХФ + полиэфир, режимы горячего формования.
• ГОСТ 6433.1-71 и ГОСТ 6433.2-71 — методы измерения электрической прочности при переменном напряжении 50 Гц и удельного сопротивления при постоянном напряжении.
• ГОСТ 25045-81 — методы испытаний электроизоляционных материалов.

Контроль качества — пробивное до и после формования, термостойкость

Каждая партия ФИФП-АХФ-АПЛ проходит расширенный инструментальный контроль с занесением результатов в паспорт качества. Помимо стандартных параметров для формовочных материалов с двойным связующим контролируются:

• ЭП заготовки до формования — измерение пробивного напряжения исходного листа на образцах 100×100 мм. Норма ≥40 кВ/мм средняя, ≥30 кВ/мм минимум по 9 точкам.
• ЭП образца после имитации формования — выдержка образца 5 мин при 230 °C под давлением 10 МПа, охлаждение, измерение пробивного. Допустимое снижение — не более 25 % от исходного (по сравнению с расходом органики при пиролизе).
• Термостойкость в режиме класса C — выдержка отформованного образца 168 часов при 200 °C, контроль массы (норма потеря ≤2 %) и пробивного напряжения (норма сохранение ≥75 %).
• Содержание АХФ-связующего — определение методом сжигания органики при 600 °C: остаточная масса = слюда + АХФ-связующее. Должна составлять ≥70 % от исходной массы образца.
• Формуемость — проверка путём изготовления стандартной формованной детали (манжета 35×80 мм с углом изгиба 90°). Норма — отсутствие трещин и расслоения после формования при 230 °C, 10 МПа, 3 минуты.
• Содержание летучих веществ — выжигание при 200 °C, гравиметрия. Норма ≤2,0 %. Превышение указывает на недоотверждение полиэфирного связующего и риск газовыделения в готовой обмотке.

Паспорт качества выдаётся с каждой отгрузкой — формат А4 с фактическими значениями параметров и подписью ОТК. По запросу — расширенные протоколы испытаний с указанием точек измерения и условий тестов. Паспорт качества — это документ изготовителя, не сертификат соответствия (последний получается отдельно при добровольной сертификации в системе ГОСТ Р).

Типичные ошибки при выборе ФИФП-АХФ-АПЛ

Ошибка с классом нагревостойкости — заказ на 200 °C без формования

Самая распространённая ошибка — заказ ФИФП-АХФ-АПЛ под применение «прокладка для зоны 180-200 °C» и установка детали без горячего формования. ПЭТ-плёнка АПЛ при длительной работе выше 155 °C деформируется, отслаивается, теряет адгезию к слюдопласту. Класс C (200 °C+) реализуется ТОЛЬКО ПОСЛЕ горячего формования при 200-250 °C, когда плёнка выжигается. Для применений без формования (плоские прокладки, тонкие пластины) — выбирать марки класса C сразу как поставлено: ФМКА (без плёнки), ФИФК-Т или ФИФК-АПМ (на кремнийорганике).

Использование ФИФП-АХФ-АПЛ как обычного ФИФП-АПЛ

Если применение не требует класса C (стандартные манжеты для машин класса F, штатная лобовая изоляция электродвигателей до 155 °C) — переплачивать за АХФ-связующее не нужно. Обычный ФИФП-АПЛ дешевле на 20-30 % при той же формуемости и тех же характеристиках в режиме класса F. ФИФП-АХФ-АПЛ имеет смысл только для высокотемпературных применений с горячим формованием.

Неверный режим формования — низкая температура матрицы

Формование ФИФП-АХФ-АПЛ при температуре ниже 200 °C — типичная ошибка. При 150-180 °C полиэфирное связующее размягчается достаточно для деформации заготовки, но плёнка НЕ выжигается, и АХФ-связующее не дополнительно отверждается. Готовая деталь по характеристикам остаётся на уровне класса F. Для реализации класса C необходима температура матрицы 200-250 °C с выдержкой 2-5 минут.

Расчёт ЭП по плато для толстых деталей

Для толщин выше 3 мм пробивное напряжение выходит на физический плато ~80 кВ — пробой определяется не геометрической толщиной, а распределением дефектов внутри материала. Расчёт «возьмём 40 кВ/мм × 30 мм = 1200 кВ» неверен. Реальное пробивное 30-миллиметровой плиты — 60-90 кВ в зависимости от партии и качества опрессовки. Для критичных приложений — заказывать партию с расширенными испытаниями ЭП в нескольких точках.

Игнорирование припуска на усадку при разработке матрицы

При горячем формовании ФИФП-АХФ-АПЛ происходит усадка 1-2 % за счёт пиролиза плёнки и полиэфирной составляющей. Геометрия матрицы должна учитывать эту усадку для получения детали по чертежу. Игнорирование припуска приводит к деталям, не входящим в посадочные места, — массовый брак на серийных партиях.

Хранение и транспортировка ФИФП-АХФ-АПЛ

Гарантийный срок — 6 месяцев со дня изготовления при соблюдении ГОСТ 27386-87. Условия хранения: закрытое отапливаемое помещение, температура 5–35 °C, относительная влажность не более 80 %. Без прямого попадания влаги, химически активных паров (растворители, кислоты, щёлочи) и масел. Хранить плашмя в исходной упаковке, вдали от нагревательных приборов и прямого солнечного света.

Транспортировка — любым видом крытого транспорта в исходной упаковке от –40 °C до +50 °C. После отрицательных температур выдержать в помещении 12–24 часа перед использованием — предотвратит конденсацию влаги на ПЭТ-плёнке.

По истечении гарантийного срока материал не теряет физических свойств (флогопит, АХФ-связующее, полиэфир и ПЭТ-плёнка химически стабильны), но требует переаттестации (контроль ЭП, удельного сопротивления, формуемости). На практике ФИФП-АХФ-АПЛ сохраняет паспортные характеристики 2-3 года в нормальных условиях хранения. Для критичных приложений (высокотемпературные печные узлы, авиационная электроаппаратура) — использовать в пределах гарантийного срока.

Условное обозначение при заказе ФИФП-АХФ-АПЛ

Стандартная форма	Слюдопласт формовочный ФИФП-АХФ-АПЛ 0,5 мм 580×880 мм ГОСТ 26103-84
С указанием количества	Слюдопласт формовочный ФИФП-АХФ-АПЛ 1 мм 580×880 мм, 50 листов, ГОСТ 26103-84
С ссылкой на ТУ изготовителя	Слюдопласт формовочный ФИФП-АХФ-АПЛ 0,3 мм 580×880 мм, ТУ 273314-013-32394549-2018
Заготовки под формование	Слюдопласт формовочный ФИФП-АХФ-АПЛ 0,5 мм, заготовки манжет по черт. №..., ТУ 273314-013-32394549-2018
Полосы по чертежу	Слюдопласт формовочный ФИФП-АХФ-АПЛ 0,3 мм, полосы 35×880 мм по черт. №..., ГОСТ 26103-84

Частые вопросы о ФИФП-АХФ-АПЛ

Чем ФИФП-АХФ-АПЛ отличается от обычного ФИФП-АПЛ?

Главное отличие — двойное связующее. ФИФП-АХФ-АПЛ имеет в составе и алюмохромфосфатное (АХФ, минеральное), и полиэфирное связующее. Обычный ФИФП-АПЛ — только полиэфирное. После горячего формования при 200-250 °C плёнка и часть полиэфира выжигаются, и в готовом изделии остаётся минерально-флогопитовая система с АХФ-связующим, способная длительно работать при 200+ °C (класс C). ФИФП-АПЛ после формования сохраняет полиэфирное связующее и ограничен классом F (155 °C). Разница — на 50 °C по верхнему пределу длительной работы готового изделия.

Можно ли использовать ФИФП-АХФ-АПЛ при 200 °C без формования?

Длительно — нет. ПЭТ-плёнка АПЛ при длительной работе выше 155 °C деформируется и отслаивается, материал теряет изоляционные свойства. Класс C (200+ °C) реализуется ТОЛЬКО после горячего формования, когда плёнка выжигается. Для применений без формования (плоские прокладки) выбирайте ФМКА — материал класса C без плёнки, готовый к установке как поставлено.

Какой режим формования рекомендуется?

Стандартный режим: температура матрицы 200-250 °C, давление 5-15 МПа (5-7 МПа для тонких 0,125-1 мм, 10-15 МПа для толстых 3-10 мм), выдержка 1-5 минут в зависимости от толщины. Охлаждение в матрице под давлением до 80-100 °C. Опционально — послеформовочная термообработка 220-240 °C 2-4 часа для полного отверждения АХФ-связующего.

Почему лист имеет зеленоватый оттенок?

Зеленоватый оттенок — это норма и признак наличия хромового компонента (Cr₂O₃) в АХФ-связующем. Хром добавляется в состав для повышения температуры спекания и роста трещиностойкости отверждённого слоя. Цвет не влияет на электрические и механические характеристики материала.

Какие сроки поставки?

Базовый диапазон 0,3-5,0 мм — отгрузка со склада в Москве за 24-48 часов после оплаты. Расширенный диапазон 0,125-0,25 и 6-30 мм — 1-7 дней при наличии остатков, 14-30 дней при производстве под заказ. Тиражи от 50 листов — производственная партия 14-30 дней с фиксацией цены. Доставка по России: ПЭК, Деловые линии, СДЭК, ЖелДорЭкспедиция.

Подходит ли ФИФП-АХФ-АПЛ для печных трансформаторов?

Да, это одно из основных применений. Опорные плиты, прокладки нажимных колец и межфазные перегородки катушек печных трансформаторов 0,4-10 кВ работают в горячих зонах при 160-190 °C установившегося режима с кратковременными перегревами до 220 °C. После горячего формования ФИФП-АХФ-АПЛ образует жёсткую минерально-флогопитовую систему, длительно работающую в этом температурном диапазоне без деградации.

Чем паспорт качества отличается от сертификата соответствия?

Паспорт качества — это документ изготовителя с фактическими значениями параметров конкретной партии (ЭП, удельное сопротивление, толщина в 9 точках, содержание АХФ-связующего). Выдаётся с каждой отгрузкой бесплатно. Сертификат соответствия ГОСТ Р — это документ независимого органа сертификации, подтверждающий соответствие материала требованиям стандарта. Получается изготовителем отдельно при добровольной сертификации; в комплекте поставки идёт копия сертификата.

Нормативные источники по формовочному ФИФП-АХФ-АПЛ

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт, требования к составу, физико-механическим и электрическим характеристикам слюдопластов.
• ГОСТ 27386-87 «Полимерные плёночно-слюдинитовые и плёночно-слюдопластовые электроизоляционные материалы. Технические условия» — для плёночно-армированных исполнений (включая ламинированные ПЭТ-плёнкой).
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определение классов нагревостойкости F (155 °C) и C (180/200 °C).
• ГОСТ 25045-81 «Материалы электроизоляционные. Методы испытаний» — методики измерения электрической прочности, удельного сопротивления, прочности на изгиб слюдоматериалов.
• ГОСТ 6433.1-71 «Материалы электроизоляционные твёрдые. Методы определения электрической прочности при переменном напряжении частоты 50 Гц».
• ГОСТ 6433.2-71 «Материалы электроизоляционные твёрдые. Методы определения электрического сопротивления при постоянном напряжении».
• ТУ 273314-013-32394549-2018 — технические условия изготовителя в рамках ГОСТ 26103-84, конкретные значения характеристик, размерный ряд, маркировка партий, режимы горячего формования.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2 — § 19 «Слюдоматериалы», § 22 «Минеральные связующие в электроизоляционных материалах», параметры формовочных слюдопластов с фосфатными связующими.

Купить слюдопласт формовочный ФИФП-АХФ-АПЛ в Москве

25 толщин 0,125-30 мм со склада. Лист 580×880 мм. Базовый диапазон 0,3-5,0 мм — отгрузка за 24-48 часов из Москвы. Расширенный диапазон 0,125-0,25 и 6-30 мм — по согласованию (1-7 дней при наличии, 14-30 дней под заказ). Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 50 листов. Возможна резка заготовок под формование по чертежу.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
