Слюдопласт формовочный ФИФП-ТПл — поставка со склада и под заказ

Слюдопласт формовочный ФИФП-ТПл — электроизоляционный материал по ТУ 21-00291915-35-94. Состоит из слоёв слюдопластовой бумаги на основе флогопита, склеенных полиэфирное связующее, с двусторонним покрытием: стеклоткань с одной стороны и плёнка ПЭТ-Э с другой. Класс нагревостойкости F (155 °C). Применяется для коллекторные манжеты с двусторонним покрытием для усиленной фиксации формы при горячем прессовании. 6 толщин в наличии и под заказ, цена от 1 500 ₽/кг.

Расшифровка обозначения и состав

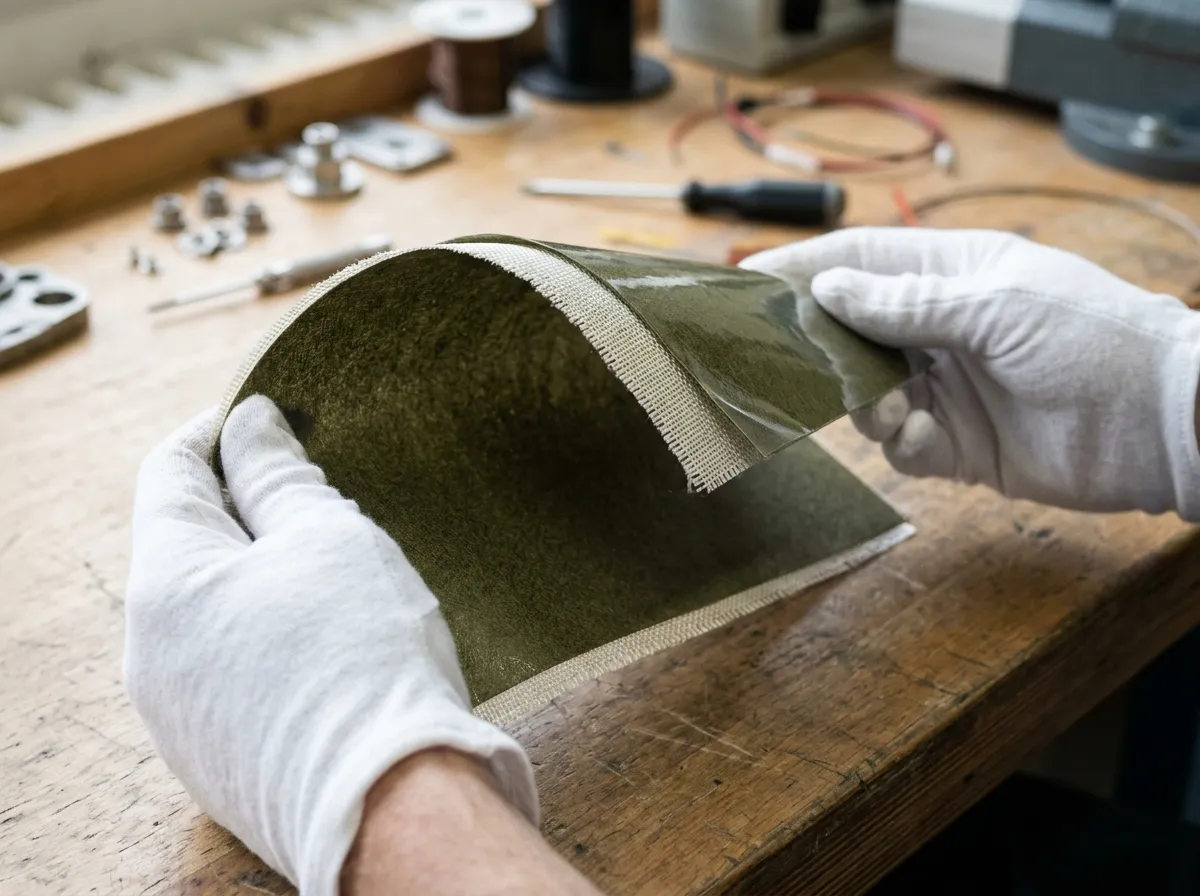

Маркировка: Ф=Формовочный, И=Изоляционный, Ф=Флогопит, П=Полиэфирное связующее, Т=стеклоТкань, Пл=Плёнка ПЭТ-Э. Двустороннее покрытие — стеклоткань с одной стороны для механической прочности, плёнка ПЭТ с другой для удобства сборки (плёнка снимается перед последующая пропитка).

В состав ФИФП-ТПл входят:

• Слюдопластовая бумага — основа из микропластинок флогопита по ГОСТ 6033-66
• Стеклоткань — с одной стороны, для механической прочности при формовке
• Плёнка ПЭТ-Э (полиэтилентерефталатная) — с другой стороны, для удобства сборки. Снимается перед последующая пропитка готового узла
• Полиэфирное связующее — пропитывает все слои и склеивает их в единую структуру

Технические характеристики

Технические условия	ТУ 21-00291915-35-94
Базовый стандарт	ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия»
Слюда-основа	Флогопит
Связующее	полиэфирное связующее

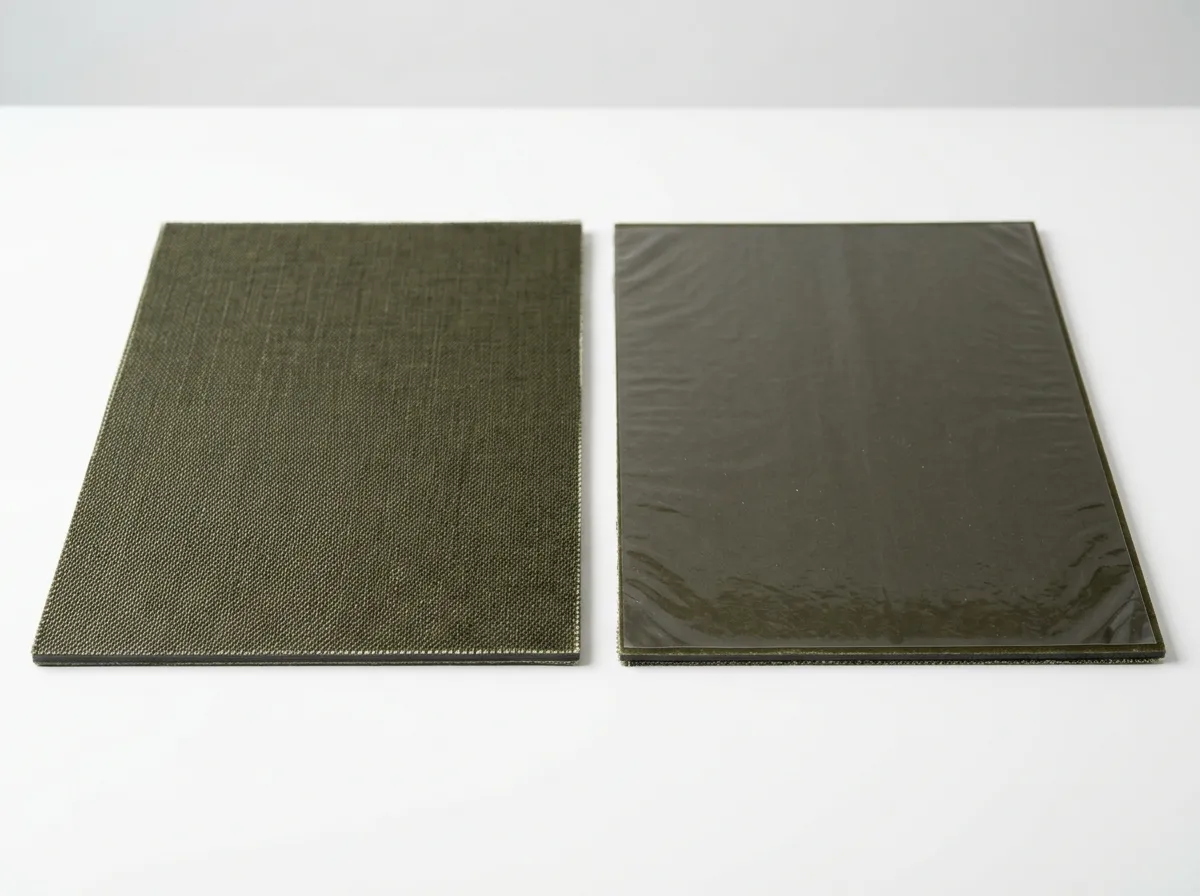

Покрытие	стеклоткань с одной стороны и плёнка ПЭТ-Э с другой
Класс нагревостойкости	F (155 °C) по ГОСТ 8865-93
Длительная рабочая температура	до 155 °C
Гарантийный срок хранения	6 месяцев со дня изготовления
Размер листа	580×880 мм (стандартный складской формат)
Сетка толщин	6 значений: 0,25, 0,30, 0,35, 0,40, 0,45, 0,50 мм

Сетка толщин в наличии

Толщина	Наличие
0,25 мм	в наличии
0,30 мм	в наличии
0,35 мм	в наличии
0,40 мм	в наличии
0,45 мм	в наличии
0,50 мм	в наличии

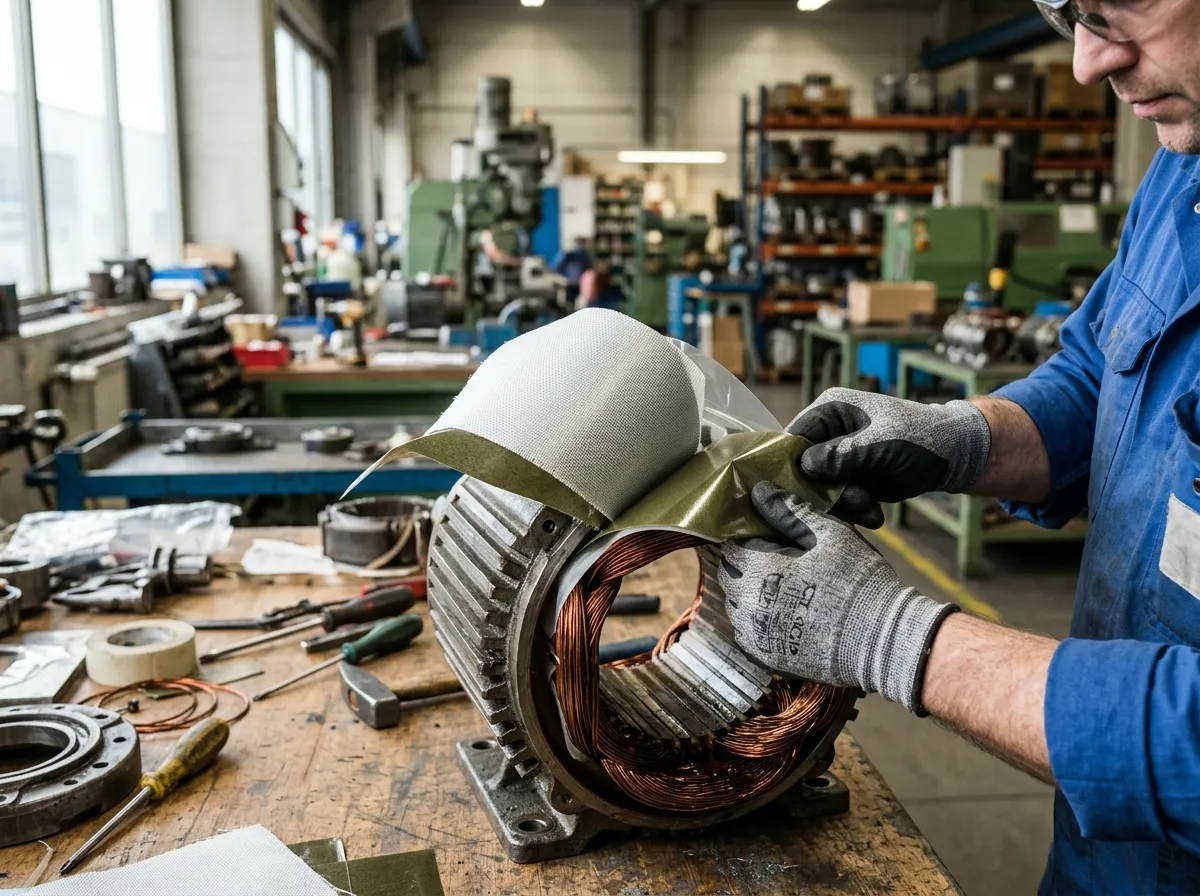

Применение ФИФП-ТПл

Коллекторные манжеты с двусторонним покрытием для усиленной фиксации формы при горячем прессовании.

Конкретные применения:

• Производство и капитальный ремонт коллекторных машин с системами изоляции класса F (155 °C)
• Изготовление коллекторных манжет с улучшенным прилеганием к стенкам паза за счёт двустороннего покрытия
• Фасонные изоляционные детали где требуется высокая стабильность формы после горячего прессования
• Применения с последующей пропиткой обмоток (плёнка снимается перед заливкой)

Технология применения

Двустороннее покрытие предотвращает расслоение пакета при горячем прессовании и обеспечивает надёжное прилегание к стенкам паза:

1. Раскрой заготовки по чертежу детали
2. Прогрев в термошкафу при 60-80 °C 5-10 минут до пластичности
3. Формовка по оправке с прижимом — стеклоткань ориентируется наружу для контакта со стенкой паза
4. Доотверждение при 130-150 °C 15-30 минут
5. Перед последующая пропитка — снять защитную ПЭТ-плёнку с обратной стороны

Документация при поставке

• Паспорт качества с фактическими значениями электрической прочности
• Паспорт качества по ТУ 21-00291915-35-94
• Товарная накладная и счёт-фактура

Хранение и транспортировка

• Сухое отапливаемое помещение, температура 15-30 °C
• Относительная влажность не более 75 % при +25 °C
• Хранение горизонтально, стопками
• Защита от прямых солнечных лучей
• Гарантийный срок хранения — 6 месяцев

Источники и нормативы

• ТУ 21-00291915-35-94 — действующие технические условия
• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия»
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация»
• ГОСТ 6033-66 «Бумага слюдопластовая. Технические условия»

Купить ФИФП-ТПл в Москве и по России

6 толщин 0,25-0,50 мм — в наличии и под заказ. Цена от 1 500 ₽/кг. Отгрузка за 24 часа после оплаты со склада в Москве и Красноярске. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
