Слюдопласт формовочный ФИФК-ТПл — купить от производителя

Слюдопласт формовочный ФИФК-ТПл — листовой электроизоляционный материал на основе слюдопластовой бумаги из флогопита и кремнийорганическое связующее, стеклоткань с одной стороны + плёнка ПЭТ-Э с другой. Выпускается по ТУ 05758799-007-95 (или аналогичный заводской). Класс нагревостойкости H (180 °C) по ГОСТ 8865-93. Предназначен для коллекторные манжеты с усиленной структурой (двустороннее покрытие предотвращает расслоение при формовании).

Слюдопласт формовочный ФИФК-ТПл — специализированная марка серии ФИФ с двусторонним покрытием: стеклоткань с одной стороны и ПЭТ-Э плёнка с другой. Производится на основе слюдяной бумаги из флогопита с кремнийорганическим связующим. Класс нагревостойкости — H (180 °C) по ГОСТ 8865-93. Изготавливается по ТУ 05758799-007-95 (совместный документ с ФИФК-Т). Электрическая прочность — не менее 18 кВ/мм (ГОСТ 6433.3).

Ключевое конструктивное отличие от ФИФК-Т — наличие ПЭТ-Э плёнки с обратной стороны. Двустороннее покрытие решает две задачи, недоступные марке с односторонним армированием. Первая: при прессовании в закрытой форме с двусторонним давлением оба слоя покрытия создают симметричное сопротивление течению материала — деталь не коробится, сохраняет расчётную геометрию. Вторая: плёнка ПЭТ-Э формирует гладкую поверхность с обратной стороны (без характерного тканевого рисунка стеклоткани), что критично при жёстких требованиях к чистоте поверхности готовой детали.

Параметры горячего прессования идентичны ФИФК-Т: 140–180 °C, 5–15 МПа, скорость подъёма давления 2 МПа/мин, выдержка 1–3 мин/мм. Набор толщин — 6 типоразмеров, 0,25–0,50 мм (шаг 0,05 мм), допуск ±0,03–0,04 мм. Гарантийный срок хранения 6 месяцев. Двустороннее покрытие требует обязательной идентификации сторон при закладке в форму: сторона со стеклотканью и сторона с плёнкой несут разные функции. Конкретная ориентация фиксируется в технологической карте при отработке детали.

ФИФК-ТПл — не универсальный апгрейд ФИФК-Т, а специализированная марка для задач, где двустороннее покрытие функционально необходимо: закрытое прессование, детали сложного профиля, требования к Ra поверхности с обеих сторон. Там, где этих задач нет, применение ФИФК-Т экономически предпочтительнее.

Расшифровка обозначения ФИФК-ТПл

Расшифровка: Ф=Формовочный, И=Изоляционный, Ф=Флогопит, К=Кремнийорганика, Т=стеклоТкань, Пл=Плёнка ПЭТ-Э. Двустороннее покрытие.

В состав ФИФК-ТПл входят:

• Слюдопластовая бумага из флогопита — содержание слюды не менее 70% по массе; флогопит термостоек до 1000°C, морозостоек, химически инертен к маслам, кислотам, щелочам (Корицкий Ю.В., Справочник по ЭТМ, т. 2, 1988, § 19)
• Кремнийорганическое связующее — связывает слои бумаги и определяет класс нагревостойкости H (180 °C); содержание связующего 15–30% по массе

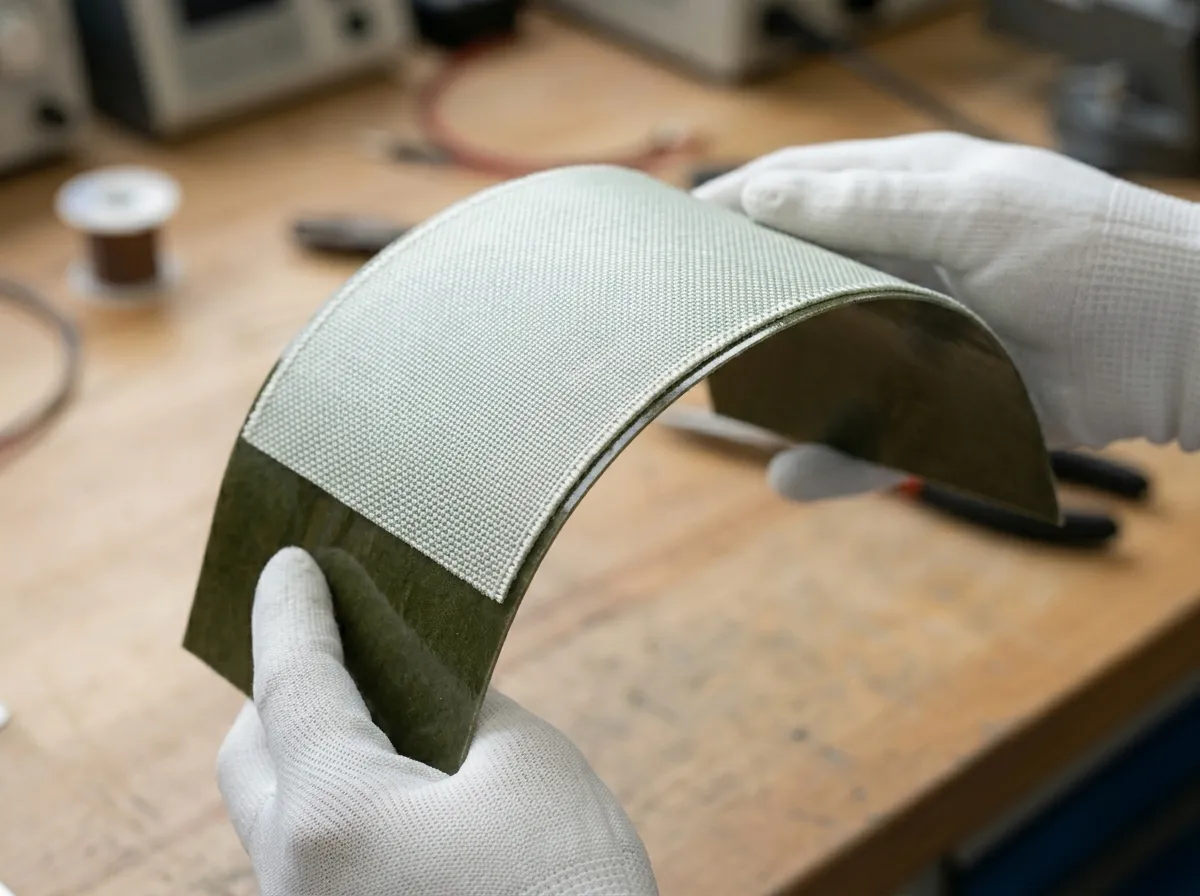

• Стеклоткань с одной стороны + плёнка пэт-э с другой — армирующий или покрывающий слой; обеспечивает механическую прочность и технологические свойства при сборке и формовании

Источник: Корицкий Ю.В., ГОСТ 26103-84, ГОСТ 6033-66.

Технические характеристики ФИФК-ТПл

Технические условия	ТУ 05758799-007-95 (или аналогичный заводской)
Базовый стандарт	ГОСТ 26103-84 «Слюдопласты. Общие технические условия»
Методы испытаний	ГОСТ 25045-81 «Слюдопласты. Методы испытаний»
Слюда-основа	Флогопит — термостойкая разновидность, ГОСТ 6033-66. Термостойкость до 1000°C
Связующее	кремнийорганическое связующее
Армирование/покрытие	стеклоткань с одной стороны + плёнка ПЭТ-Э с другой
Электрическая прочность (ЭП)	≥18 кВ/мм в исходном состоянии (ГОСТ 6433.3, метод А)
Класс нагревостойкости	H (180 °C) по ГОСТ 8865-93
Длительная рабочая температура	до 180°C
Гарантийный срок хранения	6 месяцев со дня изготовления

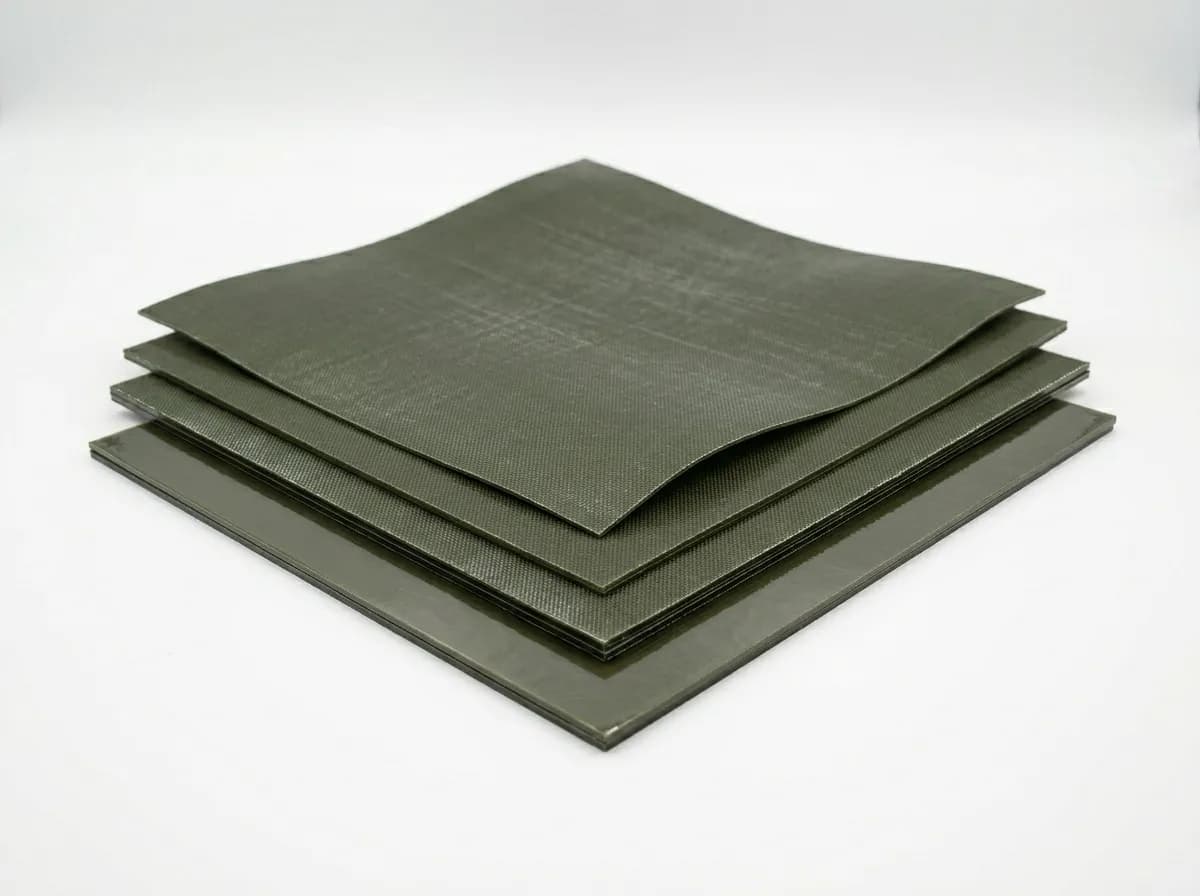

Размер листа	580×880 мм; нестандарт под заказ
Сетка толщин	6 значений: 0,25, 0,30, 0,35, 0,40, 0,45, 0,50 мм

Физические и механические свойства ФИФК-ТПл

Справочные значения физических характеристик — для расчётов при конструировании:

Параметр	Значение	Метод / источник
Плотность	1900–2100 кг/м³	ГОСТ 25045-81
Предел прочности при изгибе	≥80–120 МПа	ГОСТ 25045-81
Предел прочности при сжатии	≥150–200 МПа	ГОСТ 25045-81
Водопоглощение (24 ч)	≤0,2–0,5%	ГОСТ 4650-80
Электрическая прочность	≥18 кВ/мм	ГОСТ 6433.3
Класс горючести	не горит (V-0 по UL94)	ГОСТ 12.1.044
Температура длительной работы	до 180°C	ГОСТ 8865-93
Температура кратковременная	до 205°C (±25°C к классу)	ГОСТ 8865-93
Содержание слюды в бумаге	≥70% по массе	ГОСТ 6033-66
Толщина слюды в листе флогопита	0,003–0,05 мм	Корицкий, т. 2, §19

Значения справочные. Фактические характеристики — по паспорту партии и сертификату соответствия. Для ответственных применений — проводить входной контроль по ГОСТ 25045-81.

Условное обозначение при заказе

Обозначение при заказе формируется по ГОСТ 26103-84: тип изделия, марка, толщина, номер ТУ.

Стандартное	Слюдопласт формовочный ФИФК-ТПл 0,25 мм ТУ 05758799-007-95 (или аналогичный заводской)
С размером	ФИФК-ТПл 0,40 × 580 × 880 мм ТУ
Краткое	ФИФК-ТПл 0,25 мм, лист 580×880

При заказе нарезанных полос или нестандартного листа — добавить размеры через ×. Пример: ФИФК-ТПл 0,25 × 50 × 880 мм.

Сравнение ФИФК-ТПл с марками серии

В таблице ниже — марки, близкие к ФИФК-ТПл по типу и применению. Выделена текущая марка.

Марка	Связующее	Класс	ЭП	Армирование	Толщины
ФИФК-Т	кремнийорганическое	H (180 °C)	≥18 кВ/мм	стеклоткань (армирование)	0,25–0,50 мм
ФИФК-ТПл	кремнийорганическое	H (180 °C)	≥18 кВ/мм	стеклоткань с одной стороны + плёнка ПЭТ-Э с другой	0,25–0,50 мм
ФИФП	полиэфирное	F (155 °C)	≥17 кВ/мм	—	0,25–0,50 мм

Все марки серии взаимозаменяемы по геометрии (580×880 мм). Класс нагревостойкости — основной критерий выбора при переходе с одной марки на другую.

Класс нагревостойкости H по ГОСТ 8865-93

Класс H — длительная рабочая температура 180°C по ГОСТ 8865-93. Кремнийорганическое связующее устойчиво благодаря Si–O–Si-связям (температура деструкции >300°C). По сравнению с классом F допустимая температура выше на 25°C — критично при форсированных пусках, режимах S2–S3, при температуре окружающей среды выше 40°C. Применяемые пропиточные лаки: КО-921, КО-085, ПЭ-939А.

Системы электрической изоляции оцениваются по ГОСТ 8865-93 методом ускоренного термического старения (Аррениус). Для слюдопластов класс определяется связующим — слюда не является ограничивающим компонентом. При превышении допустимой температуры деградирует связующее: снижается механическая прочность и адгезия между слоями. Электрическая прочность слюды при этом сохраняется, однако материал расслаивается и теряет структурную целостность.

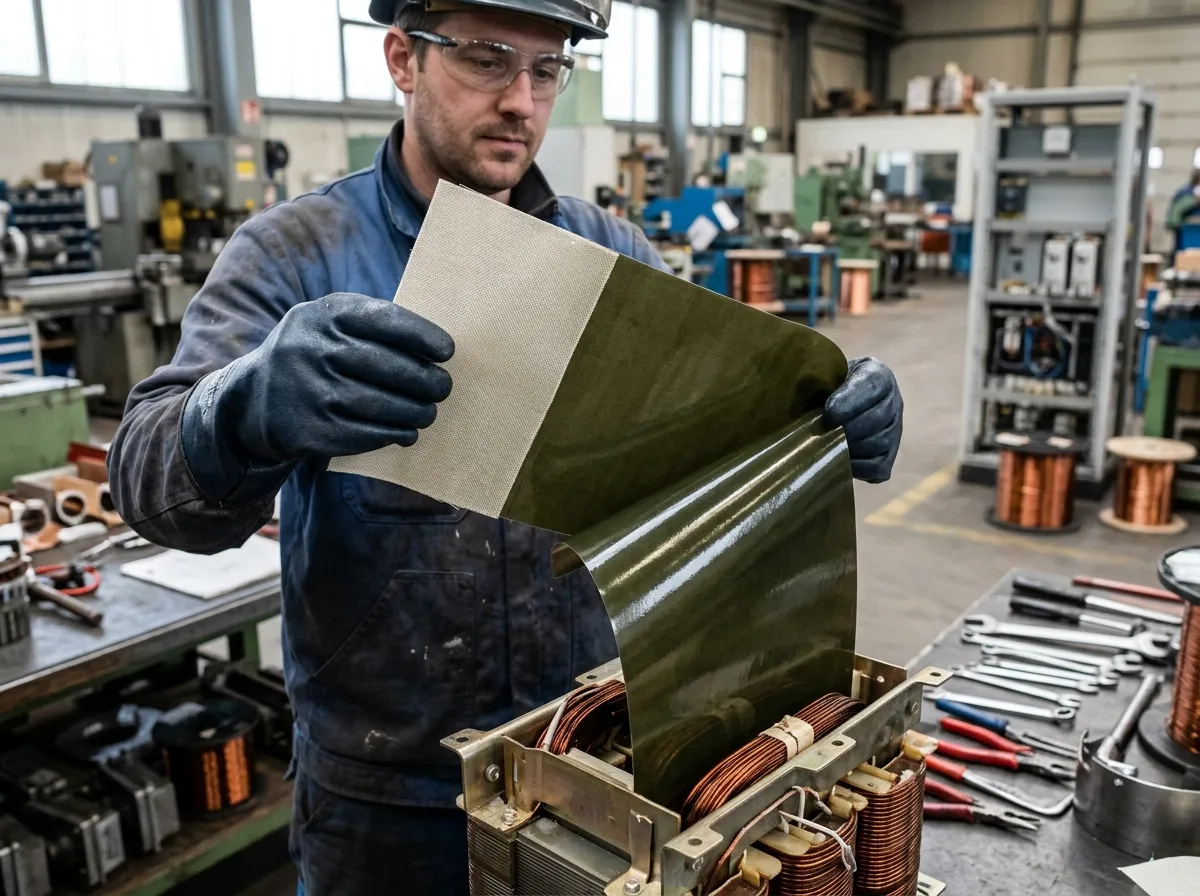

Применение ФИФК-ТПл

Коллекторные манжеты с усиленной структурой (двустороннее покрытие предотвращает расслоение при формовании). Основные области:

Детали при двустороннем прессовании в закрытой форме

В закрытых прессовых формах давление прикладывается с обеих сторон заготовки одновременно. При одностороннем армировании (ФИФК-Т) такое прессование создаёт разное сопротивление течению с разных сторон — деталь деформируется несимметрично. Двустороннее покрытие ФИФК-ТПл симметризует поведение материала в закрытой форме, позволяя получать детали с точной геометрией: нажимные кольца закрытого профиля, конусные шайбы, изоляционные гильзы для коллекторных узлов крупных машин. Это принципиальная технологическая область, где ФИФК-Т заменить нельзя без корректировки конструкции формы.

Манжеты и конусы коллекторов со сложным профилем

Коллекторы крупных ДПТ имеют конусы переменного угла, манжеты с радиусными переходами и кольца с изгибами малого радиуса. При горячем прессовании деталей сложного профиля из ФИФК-Т несимметричное армирование вызывает неравномерное течение материала — сторона без подложки подвижнее. ФИФК-ТПл симметризует поведение: ПЭТ-Э плёнка ограничивает течение так же, как стеклоткань с лицевой стороны. Это обеспечивает равномерное заполнение сложного профиля формы без коробления и остаточных внутренних напряжений. Рекомендован при радиусах изгиба детали менее 10–15 мм или конусах с переменным углом.

Детали с жёсткими требованиями к чистоте поверхности

Плёнка ПЭТ-Э в составе ФИФК-ТПл формирует гладкую поверхность готовой детали с обратной стороны — без тканевого рисунка, характерного для стеклоткани. В узлах, где шероховатость поверхности манжеты влияет на равномерность прилегания к коллекторным пластинам, повышенный Ra увеличивает контактное сопротивление и локальный нагрев. Применяется при изготовлении манжет с высокой плотностью тока в коллекторном узле, а также специальных изоляционных деталей, для которых конструкторская документация устанавливает требования к Ra обеих поверхностей. Корицкий Ю.В. («Справочник по электротехническим материалам», т. 2, Энергоатомиздат, 1988, § 19) указывает на связь качества поверхности изоляционных деталей с ресурсом коллекторного узла.

Манжеты ДПТ с многократным термоциклированием (стартостопные приводы)

Стартостопные приводы (прокатные моталки, намоточные машины с переменным натяжением, позиционирующие приводы) испытывают многократное термоциклирование: нагрев при работе — охлаждение в простое, десятки и сотни циклов в смену. Кремнийорганическое связующее ФИФК-ТПл сохраняет эластичность при цикличном тепловом нагружении — в отличие от полиэфирного ФИФП. Двустороннее покрытие дополнительно предотвращает расслоение слюдяной бумаги при знакопеременных напряжениях в плоскости детали, возникающих при термоциклировании. Это отличает данную марку от ФИФК-Т, который при многократных тепловых циклах в закрытых деталях допускает расслоение по слою без покрытия.

Типы машин и оборудования для ФИФК-ТПл

Типовые применения ФИФК-ТПл по типу оборудования, классу изоляции и диапазону толщин:

Тип машины / оборудования	Класс	Толщина	Условия
Нажимные кольца в закрытых прессовых формах	H	0,40–0,50 мм	Двустороннее давление; ФИФК-Т даёт коробление; ФИФК-ТПл — симметричное прессование
Конусы коллекторов крупных ДПТ (D > 300 мм) с переменным углом	H	0,35–0,50 мм	Сложный профиль; двустороннее покрытие = равномерное заполнение формы
Тяговые ДПТ с высокой плотностью тока в коллекторе	H	0,30–0,45 мм	Требования к Ra поверхности; плёнка ПЭТ-Э даёт гладкость с обратной стороны
ДПТ прокатных моталок и намоточных машин (стартостоп)	H	0,25–0,40 мм	Термоциклирование; кремнийорганика + двустороннее покрытие предотвращают расслоение
Специальные изоляционные детали по КД (гильзы, фасонные кольца)	H	0,25–0,50 мм	Требования к Ra с обеих сторон по КД; сложная геометрия; конусы с малым радиусом

Таблица составлена по справочной литературе (Корицкий Ю.В., Справочник по ЭТМ, т. 2, 1988) и практике применения. Конкретный выбор — по расчёту пробивного напряжения и условиям эксплуатации.

Типичные ошибки при выборе ФИФК-ТПл

1. Применение вместо ФИФК-Т там, где одностороннего армирования достаточно

ФИФК-ТПл дороже ФИФК-Т из-за дополнительного слоя ПЭТ-Э плёнки. Для стандартных манжет с односторонним прессованием и нормальным профилем ФИФК-Т обеспечивает те же рабочие характеристики при меньшей стоимости. Переплата за двустороннее покрытие оправдана только в трёх случаях: (1) закрытое двустороннее прессование в форме, (2) сложный профиль с малыми радиусами, (3) требования к Ra поверхности с обеих сторон по конструкторской документации. Применять ФИФК-ТПл как «более надёжную» замену ФИФК-Т нерационально без технологического обоснования.

2. Неправильная идентификация сторон при закладке в форму

У ФИФК-ТПл обе стороны покрыты, но функционально различны: одна — стеклоткань (жёсткая, нагружаемая), другая — ПЭТ-Э плёнка (гладкая, более гибкая). При беглом осмотре без опыта стороны можно спутать. Следствие: деталь прессуется с инверсией покрытий, и характеристики поверхности с разных сторон не соответствуют расчётным. Решение: маркировать стеклотканевую сторону (метка по краю каждого листа или риска по торцу стопки после раскроя) и фиксировать ориентацию в технологической карте первой партии деталей.

3. Потеря ориентации листов при раскрое и перекладке стопки

При раскрое листов ФИФК-ТПл в производстве стопки заготовок могут переворачиваться. Если рабочий переложил листы без контроля ориентации, часть деталей в партии окажется с инверсией сторон. Потеря ориентации незаметна визуально до прессования — после исправить уже нельзя. Технологическое решение: наносить метку на торец стопки после раскроя — тогда ориентация остаётся видимой независимо от числа перекладок. Операция занимает несколько секунд, но исключает брак целой партии.

4. Документирование класса нагревостойкости системы

ТУ 05758799-007-95 присваивает ФИФК-ТПл класс H (180 °C) по ГОСТ 8865-93 — это результат испытания материала как целого. При разработке изоляционной системы машины под ответственность конструктора следует опираться на паспорт материала и протокол испытаний, не раскладывая класс системы на характеристики отдельных компонентов. Документировать класс изоляции следует ссылкой на ТУ, не на состав слоёв.

Как выбрать толщину ФИФК-ТПл

Выбор толщины ФИФК-ТПл определяется геометрией манжеты и требуемым пробивным напряжением. Формовка: 140–180°C, 5–15 МПа, 1–3 мин/мм:

Толщина	Расч. пробивное	Доп. раб. (k=3)	Область применения
0,25 мм	≥4.5 кВ	1500 В	D≤150 мм, м/м обмотки до 15В
0,30 мм	≥5.4 кВ	1800 В	D≤150 мм, м/м обмотки до 15В
0,35 мм	≥6.3 кВ	2100 В	стандартные манжеты
0,40 мм	≥7.2 кВ	2400 В	стандартные манжеты
0,45 мм	≥8.1 кВ	2700 В	стандартные манжеты
0,50 мм	≥9.0 кВ	3000 В	нажимные кольца и шайбы

Место ФИФК-ТПл в номенклатуре

Серия ФИФ — формовочные слюдопласты флогопитовые для коллекторных манжет и фасонных деталей. Профилируются горячим прессованием.

ФИФК-ТПл — высокотемпературный вариант на кремнийорганическое связующее. В наличии у нас на складе в Москве и Красноярске.

Совместимость с пропиточными лаками и компаундами

Коллекторные и формовочные слюдопласты работают без пропитки. При пропитке обмоток компаунды соприкасаются с торцами прокладок из ФИФК-ТПл. Флогопитовая основа химически стойка ко всем стандартным лакам:

• Лаки класса H: КО-921, КО-085, ПЭ-939А — полностью совместимы
• Эпоксидные компаунды (ЭД-20, Э-41) — совместимы при температуре до 80°C
• ВНП пропитка: 0,8 МПа, 120°C — материал не расслаивается
• Предупреждение: МЛ-92 допустим, но не использует потенциал класса H

Контроль качества и паспорт изделия

Каждая партия ФИФК-ТПл поставляется с паспортом качества. Паспорт содержит:

• Марка, толщина, ТУ, дата изготовления, номер партии
• Фактические значения электрической прочности (ГОСТ 6433.3, метод А)
• Результаты контроля толщины по ГОСТ 25045-81 и визуального осмотра
• Штамп ОТК и подпись ответственного лица

По запросу: сертификат соответствия по ТУ 05758799-007-95 (или аналогичный заводской), протокол испытаний. Для государственных закупок — расширенный пакет документов.

Допуск по толщине: ±0.04 мм для 0,25 мм. Допуск по плоским размерам листа: +5 / −2 мм (580×880 мм). Отсутствие посторонних включений, расслоений, сквозных отверстий — требование ГОСТ 25045-81.

Пробивное напряжение по толщинам ФИФК-ТПл

Расчётное пробивное = ≥18 кВ/мм × толщину. Допустимое рабочее при k_зап = 3 (ПУЭ).

Толщина	Расч. пробивное	Допуст. рабочее (k=3)	Наличие
0,25 мм	≥4.5 кВ	1500 В (k=3)	в наличии
0,30 мм	≥5.4 кВ	1800 В (k=3)	в наличии
0,35 мм	≥6.3 кВ	2100 В (k=3)	в наличии
0,40 мм	≥7.2 кВ	2400 В (k=3)	в наличии
0,45 мм	≥8.1 кВ	2700 В (k=3)	в наличии
0,50 мм	≥9.0 кВ	3000 В (k=3)	в наличии

Значения расчётные по нижней норме ЭП. Фактические — по паспорту партии. Для ответственных применений рекомендуется проверить фактическую ЭП до монтажа.

Хранение и транспортировка

Условия хранения ФИФК-ТПл:

• Сухое отапливаемое помещение, 15–30°C, влажность не более 75%
• Хранение горизонтально в стопках на поддонах; не допускать перегибов и ударных нагрузок
• Защита от прямых солнечных лучей, источников тепла, паров кислот и растворителей
• Остатки после вскрытия упаковки — завернуть в полиэтиленовую плёнку
• Гарантийный срок — 6 месяцев; по истечении — проверка ЭП (ГОСТ 6433.3) перед применением

Транспортировка: крытый транспорт, защита от осадков и механических ударов. Листы — в пачках с прокладками из крафт-бумаги. При транспортировке при температуре ниже −10°C — прогреть до комнатной температуры в течение 24 часов перед укладкой.

Частые вопросы о ФИФК-ТПл

Чем принципиально отличается ФИФК-ТПл от ФИФК-Т?

Только армированием: ФИФК-Т — стеклоткань с одной стороны; ФИФК-ТПл — стеклоткань с одной стороны и ПЭТ-Э плёнка с другой. Связующее, класс H (180 °C), набор толщин и ТУ у обеих марок совпадают. Двустороннее покрытие ФИФК-ТПл решает задачи симметричного поведения под двусторонним давлением и гладкой поверхности с обеих сторон. Там, где этих задач нет — ФИФК-Т достаточен и дешевле.

Зачем нужны два покрытия — для каких задач именно?

Для трёх: (1) закрытое прессование с давлением с обеих сторон — одностороннее армирование создаёт асимметрию и коробление детали; (2) сложный профиль (конусы переменного угла, радиусы изгиба менее 10–15 мм) — симметричное сопротивление течению обеспечивает равномерное заполнение формы; (3) требования к Ra поверхности с обеих сторон по конструкторской документации — плёнка ПЭТ-Э даёт гладкость, стеклоткань — прочность. Если ни одного из этих условий нет — ФИФК-Т предпочтительнее по стоимости.

Особенности горячего прессования ФИФК-ТПл?

Параметры режима совпадают с ФИФК-Т: 140–180 °C, 5–15 МПа, подъём давления 2 МПа/мин, выдержка 1–3 мин/мм. Специфика — обязательная идентификация сторон перед закладкой в форму. При двустороннем прессовании в закрытой форме скорость подъёма давления рекомендуется выдерживать точно (не превышать 2 МПа/мин): симметричное армирование при быстром подъёме создаёт равномерное внутреннее давление, превышение которого может деформировать деталь. Снятие давления — после охлаждения ниже 60–70 °C.

Можно ли применять ФИФК-ТПл односторонне — вместо ФИФК-Т?

Технически — да, материал пригоден. Но это экономически нецелесообразно: двустороннее покрытие стоит дороже, а для односторонних манжет стандартной геометрии разница в характеристиках готовой детали незначительна. ФИФК-ТПл следует применять там, где его специфика функционально востребована, а не как универсальный заменитель ФИФК-Т.

Как маркировать стороны ФИФК-ТПл при раскрое?

Рекомендуется наносить метку маркером на торец стопки листов сразу после раскроя — тогда ориентация видна при любом положении стопки. Дополнительно можно метить край каждого листа до укладки в форму. Конкретный способ фиксируется в технологической карте первой партии. Метка стеклотканевой стороны (например, «Т» — ткань) однозначна и не зависит от освещения и угла обзора.

Что означает «ПЭТ-Э» в обозначении плёнки?

ПЭТ-Э — полиэтилентерефталатная плёнка электротехническая по ГОСТ 24234. «Э» обозначает электротехническое исполнение — повышенные требования к диэлектрическим характеристикам и чистоте материала. В составе ФИФК-ТПл ПЭТ-Э плёнка выполняет функцию гладкой армирующей подложки с обратной стороны, не несущей основной механической нагрузки — в отличие от стеклоткани с лицевой стороны.

Нормативные источники

• ТУ 05758799-007-95 (или аналогичный заводской) — действующие ТУ на ФИФК-ТПл
• ГОСТ 26103-84 «Слюдопласты. Общие технические условия» — базовый стандарт на материал
• ГОСТ 25045-81 «Слюдопласты. Методы испытаний» — все контрольные операции
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости» — класс H (180°C), метод ускоренного термического старения
• ГОСТ 6433.3 «Методы определения электрической прочности при постоянном и переменном напряжении»
• ГОСТ 6033-66 «Бумага слюдопластовая» — требования к основе из флогопита
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2, Энергоатомиздат, 1988 — § 19 «Слюдяные материалы»
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — гл. 11 «Слюда и слюдяные материалы»

Купить ФИФК-ТПл в Москве и по России

6 толщин (0,25–0,50 мм) — в наличии и под заказ. Цена от 1 500 ₽/кг. Отгрузка за 24 часа после оплаты. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг. Сертификат и паспорт качества — в комплекте с каждой партией.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом количества, толщины и размера листа.
