Слюдопласт формовочный ФИФК-Т — купить от производителя

Слюдопласт формовочный ФИФК-Т — листовой электроизоляционный материал на основе слюдопластовой бумаги из флогопита и кремнийорганическое связующее, стеклоткань (армирование). Выпускается по ТУ 21-00291915-35-94 или ТУ 05758799-007-95. Класс нагревостойкости H (180 °C) по ГОСТ 8865-93. Предназначен для коллекторные манжеты, конусы, шайбы и фасонные изоляционные детали класса H.

Слюдопласт формовочный ФИФК-Т — армированная марка серии ФИФ для тяжёлых тепловых режимов и реверсивных машин. Производится на основе слюдяной бумаги из флогопита с кремнийорганическим связующим; с одной стороны лист армирован стеклотканью. Класс нагревостойкости — H (180 °C) по ГОСТ 8865-93. Изготавливается по ТУ 21-00291915-35-94 (дополнительный номер: ТУ 05758799-007-95). Электрическая прочность — не менее 18 кВ/мм (ГОСТ 6433.3).

Кремнийорганическое связующее обеспечивает предельную рабочую температуру 180 °C — на 25 °C выше класса F базовой марки ФИФП. Это принципиально для тяговых ДПТ городского транспорта, реверсивных машин прокатного производства и крановых приводов, где температура коллекторного узла при нагрузке достигает 100–130 °C. Армирование стеклотканью с одной стороны устойчиво воспринимает ударные нагрузки при реверсивных режимах — что принципиально отличает ФИФК-Т от неармированного ФИФП. Механическая прочность армированной манжеты существенно выше при ударах в плоскости детали.

Параметры горячего прессования: температура 140–180 °C (оптимально 160–180 °C для кремнийорганики), давление 5–15 МПа (рекомендуется 10–15 МПа для обеспечения плотной структуры), скорость подъёма давления 2 МПа/мин, выдержка 1–3 мин/мм. Снятие давления — после охлаждения ниже 60–70 °C. Доступные толщины: 6 типоразмеров от 0,25 до 0,50 мм, шаг 0,05 мм, допуск ±0,03–0,04 мм. Гарантийный срок хранения 6 месяцев.

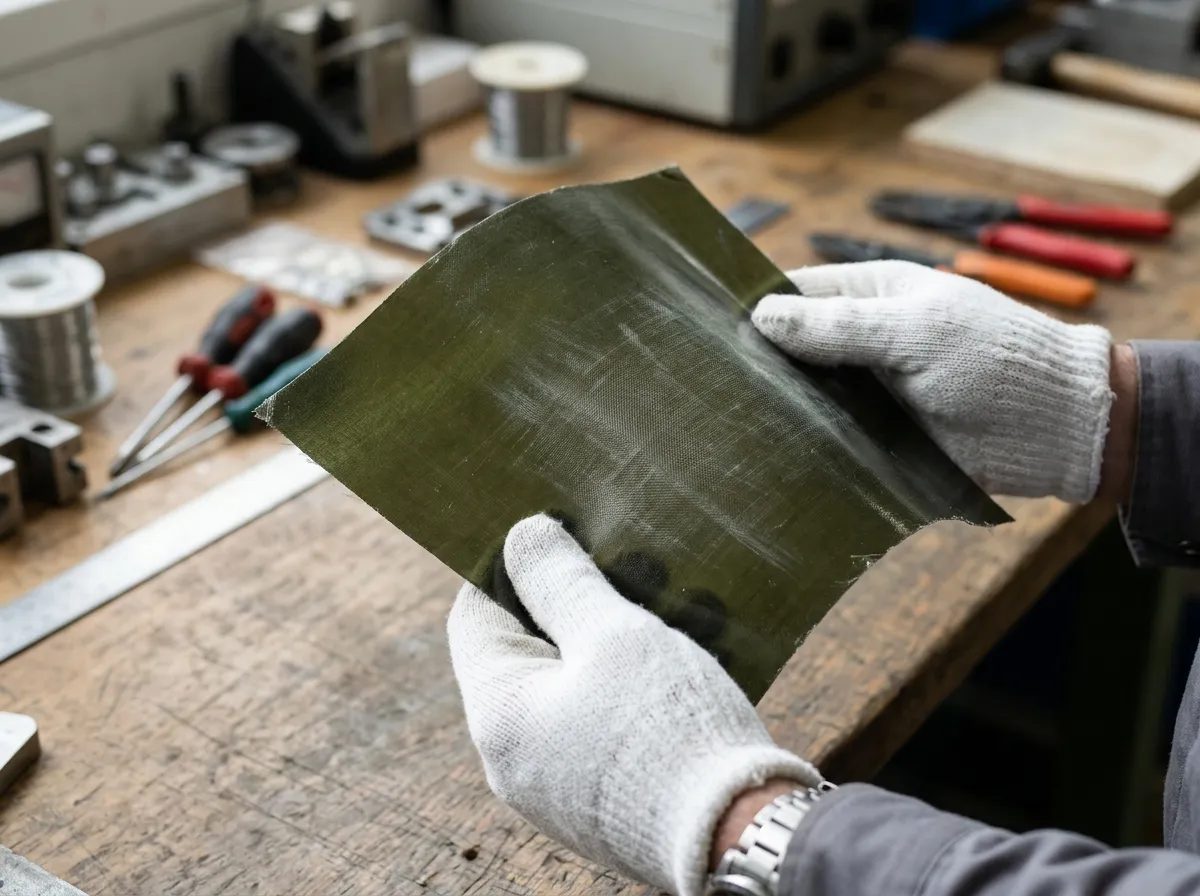

При прессовании важна ориентация листа: стеклотканевая сторона (легко определяется по характерному рисунку) ориентируется в сторону нагружаемой поверхности. Если конструкция требует двустороннего прессования в закрытой форме или детали сложного профиля с двусторонними требованиями к поверхности — рассматривается ФИФК-ТПл с двусторонним покрытием.

Расшифровка обозначения ФИФК-Т

Расшифровка: Ф=Формовочный, И=Изоляционный, Ф=Флогопит, К=Кремнийорганика, Т=стеклоТкань (армирование). Аналог ЭЛМИКАФОРМ 325Т.

В состав ФИФК-Т входят:

• Слюдопластовая бумага из флогопита — содержание слюды не менее 70% по массе; флогопит термостоек до 1000°C, морозостоек, химически инертен к маслам, кислотам, щелочам (Корицкий Ю.В., Справочник по ЭТМ, т. 2, 1988, § 19)
• Кремнийорганическое связующее — связывает слои бумаги и определяет класс нагревостойкости H (180 °C); содержание связующего 15–30% по массе
• Стеклоткань (армирование) — армирующий или покрывающий слой; обеспечивает механическую прочность и технологические свойства при сборке и формовании

Источник: Корицкий Ю.В., ГОСТ 26103-84, ГОСТ 6033-66.

Технические характеристики ФИФК-Т

Технические условия	ТУ 21-00291915-35-94 или ТУ 05758799-007-95
Базовый стандарт	ГОСТ 26103-84 «Слюдопласты. Общие технические условия»
Методы испытаний	ГОСТ 25045-81 «Слюдопласты. Методы испытаний»
Слюда-основа	Флогопит — термостойкая разновидность, ГОСТ 6033-66. Термостойкость до 1000°C
Связующее	кремнийорганическое связующее
Армирование/покрытие	стеклоткань (армирование)
Электрическая прочность (ЭП)	≥18 кВ/мм в исходном состоянии (ГОСТ 6433.3, метод А)
Класс нагревостойкости	H (180 °C) по ГОСТ 8865-93
Длительная рабочая температура	до 180°C
Гарантийный срок хранения	6 месяцев со дня изготовления

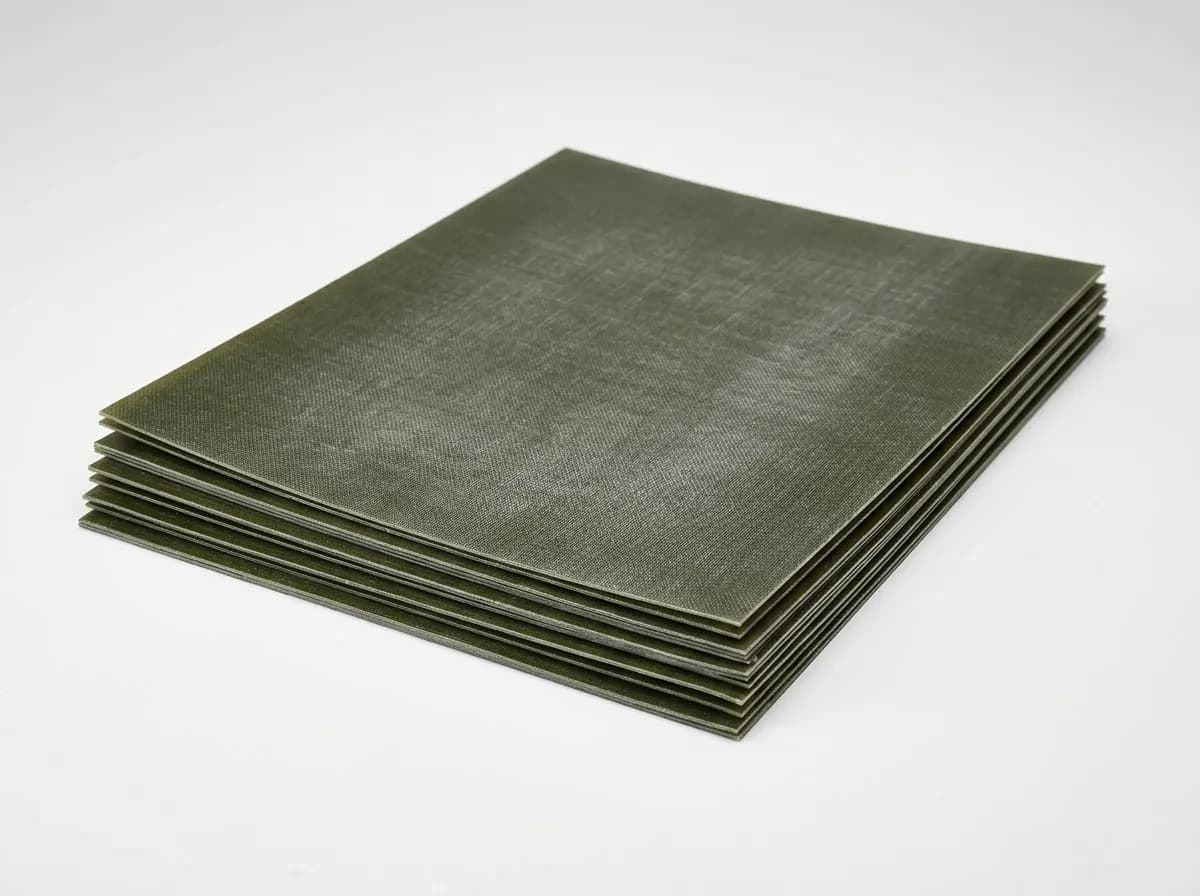

Размер листа	580×880 мм; нестандарт под заказ
Сетка толщин	6 значений: 0,25, 0,30, 0,35, 0,40, 0,45, 0,50 мм

Физические и механические свойства ФИФК-Т

Справочные значения физических характеристик — для расчётов при конструировании:

Параметр	Значение	Метод / источник
Плотность	1900–2100 кг/м³	ГОСТ 25045-81
Предел прочности при изгибе	≥80–120 МПа	ГОСТ 25045-81
Предел прочности при сжатии	≥150–200 МПа	ГОСТ 25045-81
Водопоглощение (24 ч)	≤0,2–0,5%	ГОСТ 4650-80
Электрическая прочность	≥18 кВ/мм	ГОСТ 6433.3
Класс горючести	не горит (V-0 по UL94)	ГОСТ 12.1.044
Температура длительной работы	до 180°C	ГОСТ 8865-93
Температура кратковременная	до 205°C (±25°C к классу)	ГОСТ 8865-93
Содержание слюды в бумаге	≥70% по массе	ГОСТ 6033-66
Толщина слюды в листе флогопита	0,003–0,05 мм	Корицкий, т. 2, §19

Значения справочные. Фактические характеристики — по паспорту партии и сертификату соответствия. Для ответственных применений — проводить входной контроль по ГОСТ 25045-81.

Условное обозначение при заказе

Обозначение при заказе формируется по ГОСТ 26103-84: тип изделия, марка, толщина, номер ТУ.

Стандартное	Слюдопласт формовочный ФИФК-Т 0,25 мм ТУ 21-00291915-35-94 или ТУ 05758799-007-95
С размером	ФИФК-Т 0,40 × 580 × 880 мм ТУ
Краткое	ФИФК-Т 0,25 мм, лист 580×880

При заказе нарезанных полос или нестандартного листа — добавить размеры через ×. Пример: ФИФК-Т 0,25 × 50 × 880 мм.

Сравнение ФИФК-Т с марками серии

В таблице ниже — марки, близкие к ФИФК-Т по типу и применению. Выделена текущая марка.

Марка	Связующее	Класс	ЭП	Армирование	Толщины
ФИФК-Т	кремнийорганическое	H (180 °C)	≥18 кВ/мм	стеклоткань (армирование)	0,25–0,50 мм
ФИФК-ТПл	кремнийорганическое	H (180 °C)	≥18 кВ/мм	стеклоткань с одной стороны + плёнка ПЭТ-Э с другой	0,25–0,50 мм
ФИФП	полиэфирное	F (155 °C)	≥17 кВ/мм	—	0,25–0,50 мм

Все марки серии взаимозаменяемы по геометрии (580×880 мм). Класс нагревостойкости — основной критерий выбора при переходе с одной марки на другую.

Класс нагревостойкости H по ГОСТ 8865-93

Класс H — длительная рабочая температура 180°C по ГОСТ 8865-93. Кремнийорганическое связующее устойчиво благодаря Si–O–Si-связям (температура деструкции >300°C). По сравнению с классом F допустимая температура выше на 25°C — критично при форсированных пусках, режимах S2–S3, при температуре окружающей среды выше 40°C. Применяемые пропиточные лаки: КО-921, КО-085, ПЭ-939А.

Системы электрической изоляции оцениваются по ГОСТ 8865-93 методом ускоренного термического старения (Аррениус). Для слюдопластов класс определяется связующим — слюда не является ограничивающим компонентом. При превышении допустимой температуры деградирует связующее: снижается механическая прочность и адгезия между слоями. Электрическая прочность слюды при этом сохраняется, однако материал расслаивается и теряет структурную целостность.

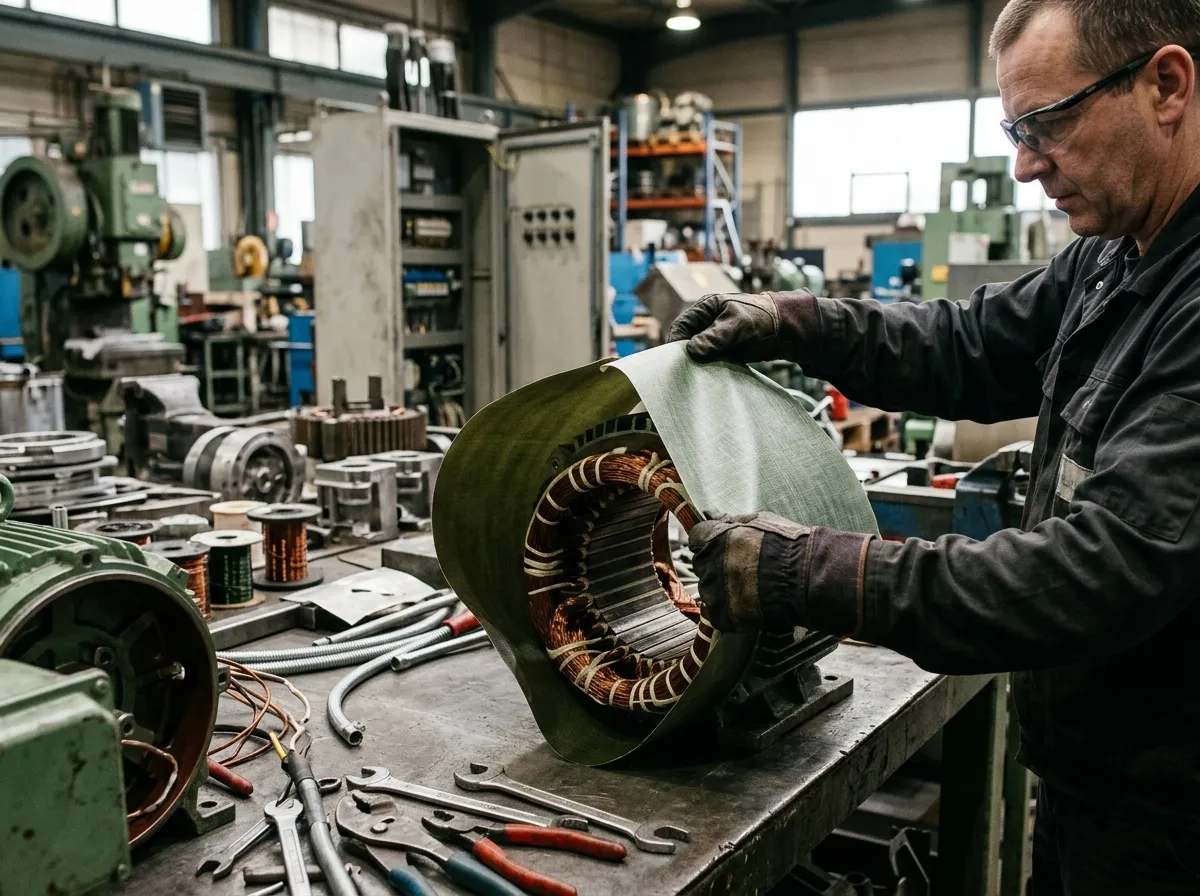

Применение ФИФК-Т

Коллекторные манжеты, конусы, шайбы и фасонные изоляционные детали класса h. Основные области:

Манжеты тяговых ДПТ городского транспорта

Тяговые двигатели трамваев, троллейбусов и метрополитена работают в жёстких условиях: частые пуски и торможения, реверс, нагрев коллектора до 100–130 °C при пиковых нагрузках. Класс H кремнийорганического связующего ФИФК-Т обеспечивает тепловой запас свыше 50 °C относительно реальной рабочей температуры коллектора. Армирование стеклотканью устойчиво воспринимает ударные нагрузки при реверсивных режимах S5–S6 по ГОСТ 183, которые разрушают неармированный ФИФП. Типовые конструктивные серии тяговых ДПТ городского транспорта (ДК, ДТ — общие обозначения, без привязки к конкретным моделям предприятий) используют именно армированные формовочные марки класса H.

Нажимные кольца и конусы коллекторов крупного диаметра

Коллекторы крупных ДПТ (диаметр от 200–300 мм и выше) требуют нажимных колец с повышенной механической прочностью и теплостойкостью. Из ФИФК-Т методом горячего прессования при 160–180 °C и давлении 10–15 МПа изготавливают кольца, воспринимающие осевое давление бандажа. Армирование стеклотканью снижает риск хрупкого разрушения при монтаже и работе. Для деталей диаметром более 300 мм класс H обязателен: температурное расширение коллектора при нагреве до 100–130 °C требует термостойкого связующего с достаточным запасом по классу. Справочник по электротехническим материалам (Корицкий Ю.В., т. 2, Энергоатомиздат, 1988, § 19) указывает армированные кремнийорганические марки как основные для крупных коллекторов.

Манжеты реверсивных ДПТ прокатного производства

Реверсивные приводы прокатных станов работают в режимах S6–S8 по ГОСТ 183 с частыми переключениями направления вращения. Динамические нагрузки на коллекторный узел при реверсе — основная причина разрушения неармированных манжет. ФИФК-Т с кремнийорганическим связующим выдерживает термоциклирование (нагрев при работе — охлаждение в простое) без деградации связующего. Армирование стеклотканью с одной стороны воспринимает нагрузку именно в той плоскости, где она максимальна для манжеты при реверсе. Прессование при 160–180 °C и 10–15 МПа обеспечивает плотную структуру без внутренних пор.

ДПТ крановых механизмов тяжёлого режима

Краны режима 7М–8М по ГОСТ 27471 (металлургические, портовые) используют ДПТ с кратковременными, но мощными перегрузками при подъёме. Коллекторные узлы таких машин испытывают тепловые удары: за несколько секунд нагрузка возрастает до 3–5-кратной номинальной. Класс H ФИФК-Т обеспечивает теплостойкость при пиковых нагрузках; стеклоткань сохраняет целостность манжеты при динамических ударах. Применяется при изготовлении и ремонте манжет ДПТ краново-металлургических серий (4ПФ, 2ПФ — общие конструктивные серии по ГОСТ 183), где класс H — конструктивное требование, а не запас.

Типы машин и оборудования для ФИФК-Т

Типовые применения ФИФК-Т по типу оборудования, классу изоляции и диапазону толщин:

Тип машины / оборудования	Класс	Толщина	Условия
Тяговые ДПТ трамваев и троллейбусов (серии ДК, ДТ)	H	0,35–0,50 мм	Реверс, пуск-торможение; нагрев коллектора 100–130 °C; армирование обязательно
Тяговые ДПТ метро	H	0,40–0,50 мм	Интенсивные режимы; повышенная влажность тоннелей; класс H обязателен
Реверсивные ДПТ прокатных станов (средняя мощность)	H	0,35–0,50 мм	Режим S6–S8; термоциклирование; кремнийорганика не деградирует при циклах нагрева
ДПТ краново-металлургических серий 4ПФ / 2ПФ	H	0,40–0,50 мм	Режим 7М–8М; пиковые перегрузки; армирование защищает от ударного разрушения
ДПТ экскаваторов (открытые горные разработки)	H	0,35–0,45 мм	Форсированные пуски; тяжёлая запылённость; класс H с запасом по нагреву

Таблица составлена по справочной литературе (Корицкий Ю.В., Справочник по ЭТМ, т. 2, 1988) и практике применения. Конкретный выбор — по расчёту пробивного напряжения и условиям эксплуатации.

Типичные ошибки при выборе ФИФК-Т

1. Путаница с ФИФК-ТПл — неверный выбор при двустороннем прессовании

ФИФК-Т армирован стеклотканью только с одной стороны. При формовке деталей, где давление пресса прикладывается с обеих сторон одновременно (закрытая форма), несимметричное армирование может приводить к неравномерной деформации и короблению. Для таких конструкций применяется ФИФК-ТПл с двусторонним покрытием. ФИФК-Т оптимален для деталей с односторонним нагружением: манжеты, прессуемые в открытой форме, нажимные кольца с опорой на одну сторону. При проектировании технологического процесса это разграничение необходимо учитывать заранее.

2. Ориентация стеклотканевой стороны — функционально значимый параметр

У ФИФК-Т две стороны функционально неравнозначны: сторона со стеклотканью воспринимает нагрузки на изгиб и удар, противоположная обеспечивает плотный контакт с поверхностью коллектора или формы. При неправильной ориентации листа в форме готовая манжета теряет часть механического ресурса армирования. Рекомендация: перед прессованием однозначно идентифицировать стеклотканевую сторону (по характерному рисунку ткани) и зафиксировать ориентацию в технологической карте — изменение ориентации между партиями недопустимо.

3. Применение там, где достаточно ФИФП — неоправданные затраты

Кремнийорганическое связующее и армирование делают ФИФК-Т дороже неармированного ФИФП. Если машина работает в классе F (155 °C), без реверса, в стационарном режиме S1–S2 — применение ФИФК-Т технически избыточно. Класс H следует выбирать только при наличии расчётного или измеренного теплового режима, выходящего за 155 °C, либо при наличии реверсивных и ударных нагрузок по паспорту машины. Применять ФИФК-Т «с запасом» нерационально.

4. Перенос режима прессования от ФИФП — недостаточное давление для кремнийорганики

Кремнийорганическое связующее ФИФК-Т требует давления прессования 5–15 МПа (рекомендуется 10–15 МПа). Если при переходе с ФИФП на ФИФК-Т технологический режим не пересчитан и используется прежнее давление 5–8 МПа, детали могут иметь остаточную пористость и пониженную электрическую прочность. Режим кремнийорганических марок существенно отличается от полиэфирных — смена марки требует отдельной отработки технологической карты.

Как выбрать толщину ФИФК-Т

Выбор толщины ФИФК-Т определяется геометрией манжеты и требуемым пробивным напряжением. Формовка: 140–180°C, 5–15 МПа, 1–3 мин/мм:

Толщина	Расч. пробивное	Доп. раб. (k=3)	Область применения
0,25 мм	≥4.5 кВ	1500 В	D≤150 мм, м/м обмотки до 15В
0,30 мм	≥5.4 кВ	1800 В	D≤150 мм, м/м обмотки до 15В
0,35 мм	≥6.3 кВ	2100 В	стандартные манжеты
0,40 мм	≥7.2 кВ	2400 В	стандартные манжеты
0,45 мм	≥8.1 кВ	2700 В	стандартные манжеты
0,50 мм	≥9.0 кВ	3000 В	нажимные кольца и шайбы

Место ФИФК-Т в номенклатуре

Серия ФИФ — формовочные слюдопласты флогопитовые для коллекторных манжет и фасонных деталей. Профилируются горячим прессованием.

ФИФК-Т — высокотемпературный вариант на кремнийорганическое связующее. В наличии у нас на складе в Москве и Красноярске.

Совместимость с пропиточными лаками и компаундами

Коллекторные и формовочные слюдопласты работают без пропитки. При пропитке обмоток компаунды соприкасаются с торцами прокладок из ФИФК-Т. Флогопитовая основа химически стойка ко всем стандартным лакам:

• Лаки класса H: КО-921, КО-085, ПЭ-939А — полностью совместимы
• Эпоксидные компаунды (ЭД-20, Э-41) — совместимы при температуре до 80°C
• ВНП пропитка: 0,8 МПа, 120°C — материал не расслаивается
• Предупреждение: МЛ-92 допустим, но не использует потенциал класса H

Контроль качества и паспорт изделия

Каждая партия ФИФК-Т поставляется с паспортом качества. Паспорт содержит:

• Марка, толщина, ТУ, дата изготовления, номер партии
• Фактические значения электрической прочности (ГОСТ 6433.3, метод А)
• Результаты контроля толщины по ГОСТ 25045-81 и визуального осмотра
• Штамп ОТК и подпись ответственного лица

По запросу: сертификат соответствия по ТУ 21-00291915-35-94 или ТУ 05758799-007-95, протокол испытаний. Для государственных закупок — расширенный пакет документов.

Допуск по толщине: ±0.04 мм для 0,25 мм. Допуск по плоским размерам листа: +5 / −2 мм (580×880 мм). Отсутствие посторонних включений, расслоений, сквозных отверстий — требование ГОСТ 25045-81.

Пробивное напряжение по толщинам ФИФК-Т

Расчётное пробивное = ≥18 кВ/мм × толщину. Допустимое рабочее при k_зап = 3 (ПУЭ).

Толщина	Расч. пробивное	Допуст. рабочее (k=3)	Наличие
0,25 мм	≥4.5 кВ	1500 В (k=3)	в наличии
0,30 мм	≥5.4 кВ	1800 В (k=3)	в наличии
0,35 мм	≥6.3 кВ	2100 В (k=3)	в наличии
0,40 мм	≥7.2 кВ	2400 В (k=3)	в наличии
0,45 мм	≥8.1 кВ	2700 В (k=3)	в наличии
0,50 мм	≥9.0 кВ	3000 В (k=3)	в наличии

Значения расчётные по нижней норме ЭП. Фактические — по паспорту партии. Для ответственных применений рекомендуется проверить фактическую ЭП до монтажа.

Хранение и транспортировка

Условия хранения ФИФК-Т:

• Сухое отапливаемое помещение, 15–30°C, влажность не более 75%
• Хранение горизонтально в стопках на поддонах; не допускать перегибов и ударных нагрузок
• Защита от прямых солнечных лучей, источников тепла, паров кислот и растворителей
• Остатки после вскрытия упаковки — завернуть в полиэтиленовую плёнку
• Гарантийный срок — 6 месяцев; по истечении — проверка ЭП (ГОСТ 6433.3) перед применением

Транспортировка: крытый транспорт, защита от осадков и механических ударов. Листы — в пачках с прокладками из крафт-бумаги. При транспортировке при температуре ниже −10°C — прогреть до комнатной температуры в течение 24 часов перед укладкой.

Частые вопросы о ФИФК-Т

Чем ФИФК-Т отличается от ФИФП?

Двумя принципиальными отличиями. Связующее и класс: ФИФК-Т — кремнийорганическое, класс H (180 °C); ФИФП — полиэфирное, класс F (155 °C). Армирование: ФИФК-Т — стеклоткань с одной стороны; ФИФП — без подложки. Следствия: ФИФК-Т дороже, предназначен для тяжёлых тепловых режимов и реверсивных машин; ФИФП — для серийных общепромышленных ДПТ в пределах класса F.

Чем ФИФК-Т отличается от ФИФК-ТПл?

Только армированием. ФИФК-Т — стеклоткань с одной стороны; ФИФК-ТПл — стеклоткань с одной стороны и ПЭТ-Э плёнка с другой (двустороннее покрытие). Связующее, класс H, набор толщин и ТУ у обеих марок совпадают. ФИФК-ТПл применяется при двустороннем прессовании в закрытой форме или для деталей сложного профиля; ФИФК-Т — для большинства стандартных манжет и нажимных колец с односторонним нагружением.

Для каких тяговых машин применяется ФИФК-Т?

Для тяговых ДПТ с реверсивными режимами и повышенным нагревом коллектора: двигатели трамваев, троллейбусов, метро (конструктивные серии ДК, ДТ), реверсивные приводы прокатных станов средней мощности, ДПТ крановых механизмов тяжёлого режима (серии 4ПФ, 2ПФ по ГОСТ 183). Общий признак: класс H обязателен по тепловому расчёту, и есть механические нагрузки на манжету при реверсе или ударных пусках.

Как ориентировать ФИФК-Т в форме при прессовании?

Стеклотканевую сторону (легко определяется по характерному тканевому рисунку на ощупь и визуально) ориентируют в сторону максимальной нагрузки на изгиб или удар в готовой детали. Для манжет — как правило, наружная или нагружаемая сторона. Конкретная ориентация фиксируется в технологической карте при отработке первой партии и не меняется в дальнейшем.

Каков режим горячего прессования для ФИФК-Т?

Температура 140–180 °C (оптимально 160–180 °C для кремнийорганики), давление 5–15 МПа (рекомендуется 10–15 МПа для плотной структуры), скорость подъёма давления 2 МПа/мин, выдержка 1–3 мин/мм толщины готовой детали. Снятие давления — после охлаждения ниже 60–70 °C. При переходе с ФИФП параметры режима требуют пересчёта: полиэфирная и кремнийорганическая марки прессуются при разных давлениях.

Какой ТУ у ФИФК-Т и почему их два?

ТУ 21-00291915-35-94 — первоначальный документ; ТУ 05758799-007-95 — перерегистрация тех же технических условий с изменением кода предприятия. Оба нормируют одну и ту же марку. При оформлении заказа или запросе паспорта материала укажите любой из номеров и попросите актуальный паспорт у поставщика. Общие требования к слюдопластам — ГОСТ 26103-84.

Нормативные источники

• ТУ 21-00291915-35-94 или ТУ 05758799-007-95 — действующие ТУ на ФИФК-Т
• ГОСТ 26103-84 «Слюдопласты. Общие технические условия» — базовый стандарт на материал
• ГОСТ 25045-81 «Слюдопласты. Методы испытаний» — все контрольные операции
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости» — класс H (180°C), метод ускоренного термического старения
• ГОСТ 6433.3 «Методы определения электрической прочности при постоянном и переменном напряжении»
• ГОСТ 6033-66 «Бумага слюдопластовая» — требования к основе из флогопита
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2, Энергоатомиздат, 1988 — § 19 «Слюдяные материалы»
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — гл. 11 «Слюда и слюдяные материалы»

Купить ФИФК-Т в Москве и по России

6 толщин (0,25–0,50 мм) — в наличии и под заказ. Цена от 1 500 ₽/кг. Отгрузка за 24 часа после оплаты. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг. Сертификат и паспорт качества — в комплекте с каждой партией.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом количества, толщины и размера листа.
