Слюдопласт листовой формовочный марки ЭЛМИКАФОРМ 323Т — поставка со склада

Слюдопласт ЭЛМИКАФОРМ 323 Т купить по ТУ производителя — формовочный электроизоляционный материал с подложкой из стеклоткани, разработанный для применений где требуется максимальная механическая прочность готового формованного изделия. От 323 Пл (с лавсановой плёнкой) принципиально отличается типом подложки: стеклоткань вместо ПЭТ-плёнки даёт лучшую механическую прочность при формовании сложных конусных профилей с малыми радиусами перегиба, но снижает максимальную электрическую прочность с 50 до 30 кВ/мм средней. Применяется для коллекторных манжет крупных тяговых, реверсивных металлургических и крановых ДПТ. 6 толщин 0,25-0,50 мм, цена от 1 500 ₽/кг, отгрузка со склада в Москве.

Уведомление о товарном знаке. Товарный знак «ЭЛМИКАФОРМ» принадлежит правообладателю. ООО «ИзолитПром» не является производителем продукции этой марки. Поставка оригинального материала — под запрос.

Когда выбирать 323 Т со стеклотканью, а не 323 Пл с ПЭТ-плёнкой

Внутри одной серии формовочных слюдопластов класса F с полиэфирным связующим существует две модификации, отличающиеся только подложкой:

Параметр	323 Пл (ПЭТ-плёнка)	323 Т (стеклоткань)
Электрическая прочность средняя	50 кВ/мм	30 кВ/мм
Прочность на разрыв	Средняя (ПЭТ имеет умеренную прочность)	Высокая (стекловолокно 3 000 МПа)
Минимальный радиус формования	15-20× толщины (плёнка может рваться)	5-8× толщины (стеклоткань выдерживает)
Стойкость к разрыву по краю	Средняя	Высокая
Стоимость	Стандартная	На 8-12 % выше

Стеклотканевый 323 Т выбирают когда:

1. Конструкция манжеты имеет резкие переходы или малые радиусы скругления. При формовании 323 Пл с радиусом меньше 5 мм лавсановая плёнка часто рвётся в зоне максимальной деформации.
2. Манжета работает в реверсивном режиме с большими ударными нагрузками. Стеклоткань поглощает ударную энергию, не передавая её на хрупкий слюдопласт.
3. Большая высота бортика манжеты. Когда соотношение высоты бортика к диаметру превышает 1:3 — лавсановая плёнка может расслаиваться от внутреннего напряжения. Стеклоткань устойчива.
4. Изделия для металлургических цехов с возможностью попадания искр или брызг. ПЭТ-плёнка от точечного нагрева плавится, стеклоткань выдерживает локальные температуры до 600 °C.

Особенности формования 323 Т со стеклотканевой подложкой

Технология горячего формования 323 Т имеет ряд отличий от 323 Пл, которые важно учитывать на производстве:

• Температура нагрева — те же 130-150 °C, что и для 323 Пл. Стеклоткань не требует дополнительного прогрева — определяющий фактор температуры остаётся полиэфирное связующее.
• Давление прессования — на 20-30 % выше (10-20 МПа против 5-15 МПа у 323 Пл). Стеклоткань создаёт дополнительное сопротивление формованию, требуя большего усилия для получения чёткой геометрии изделия.
• Время выдержки под давлением — на 30-50 % больше. Связующее в системе со стеклотканью отверждается медленнее. Типовое время — 3-5 минут вместо 1-3 у 323 Пл.
• Облой и обрезка — сложнее. Стеклотканевый слой требует резки твердосплавным или абразивным инструментом. HSS-ножи быстро тупятся.
• Контроль ориентации стеклоткани. На листе указано направление основы и утка стеклоткани (стрелки). Для манжет с конусной геометрией ориентация критична — оптимально, когда основа стеклоткани идёт радиально от центра манжеты.

Технические характеристики ЭЛМИКАФОРМ 323 Т

Технические условия	ТУ производителя
Структура	Слюдопластовая бумага + стеклоткань + полиэфирное связующее
Потери массы при прокаливании	12-20 % (отражает содержание органических компонентов: ПЭ-связующее + органические клеевые слои стеклоткани)
Содержание летучих веществ	≤1 %
Электрическая прочность (средняя)	≥30 кВ/мм в исходном состоянии
Электрическая прочность в отдельных точках	≥25 кВ/мм
Удельное объёмное сопротивление (исходное)	≥1×10¹¹ Ом·м
Удельное сопротивление после 48 ч в 93 % RH	≥1×10⁹ Ом·м
Класс нагревостойкости	F (155 °C) по ГОСТ 8865-93
Температура формования	130-150 °C
Давление прессования	10-20 МПа
Гарантийный срок хранения	6 месяцев со дня изготовления
Размер листа	от 580 до 880 мм

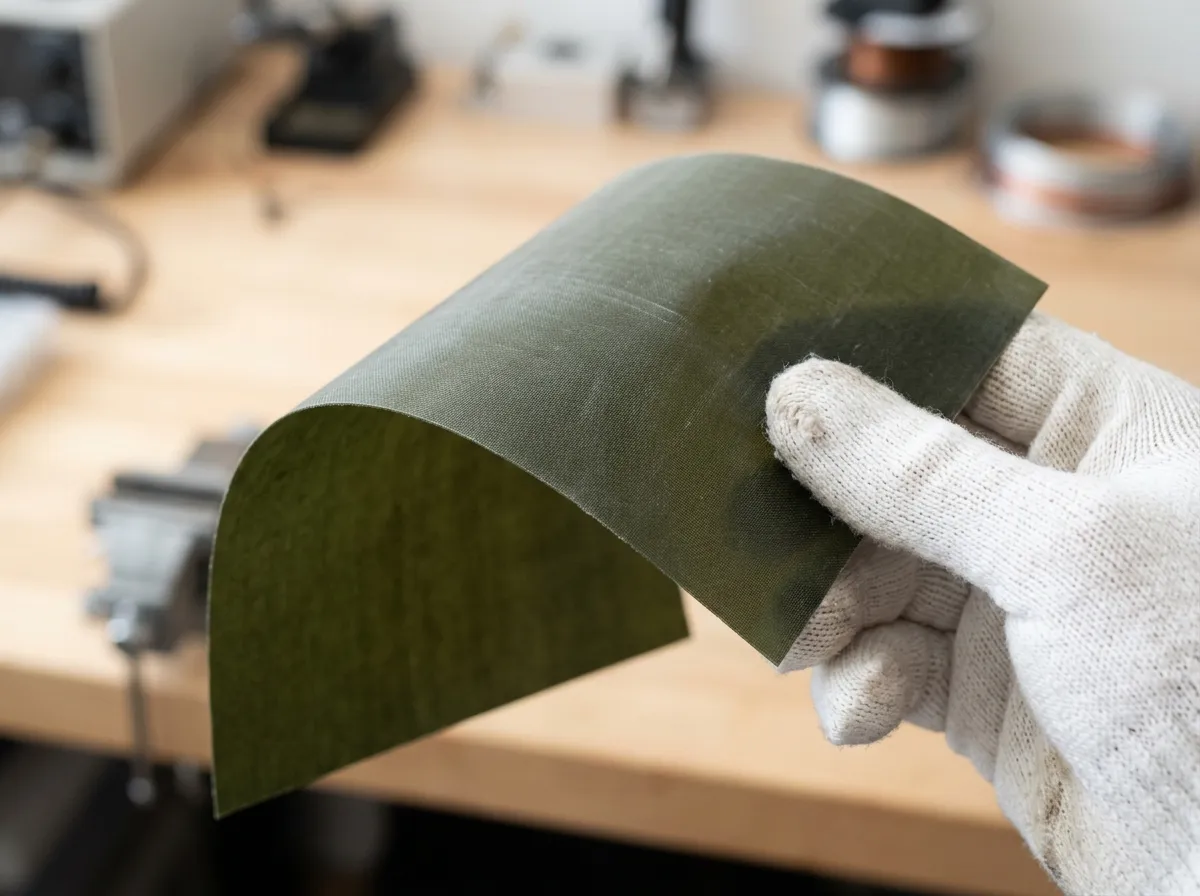

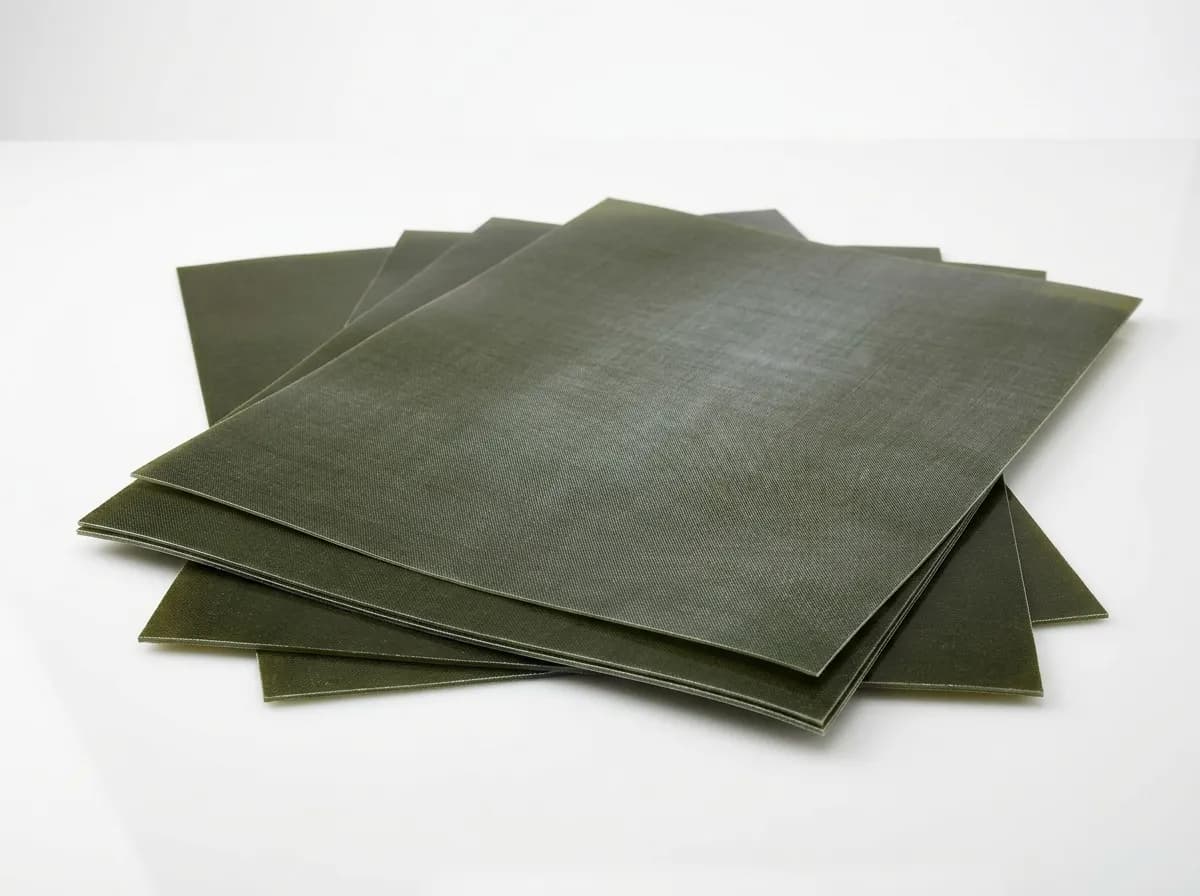

Размер листа и форматы поставки 323 Т

Стандартный складской формат — лист 580×880 мм. По ТУ допускается поставка в диапазоне 580-880 мм. При раскрое заготовок для манжет важно учитывать направление основы стеклоткани — для конусных изделий основа должна идти радиально (от центра к периферии заготовки). Это даёт оптимальное сопротивление центробежным напряжениям в готовой манжете при работе в коллекторе вращающейся машины.

6 толщин ЭЛМИКАФОРМ 323 Т для крупных манжет

Толщина	Расч. пробивное	Масса 1 м²	Применение
0,25 мм	≥7.5 кВ	0.62 кг	тонкие манжеты с малым радиусом перехода в коллекторных узлах	К товару →
0,30 мм	≥9.0 кВ	0.75 кг	коллекторные манжеты средних реверсивных ДПТ	К товару →
0,35 мм	≥10.5 кВ	0.87 кг	усиленные манжеты крановых и металлургических ДПТ	К товару →
0,40 мм	≥12.0 кВ	1.00 кг	коллекторные манжеты крупных тяговых ТЭД с пиковыми нагрузками	К товару →
0,45 мм	≥13.5 кВ	1.12 кг	манжеты для горячего формования сложных конусных профилей	К товару →
0,50 мм	≥15.0 кВ	1.25 кг	максимальная толщина для крупногабаритных манжет с большой высотой бортика	К товару →

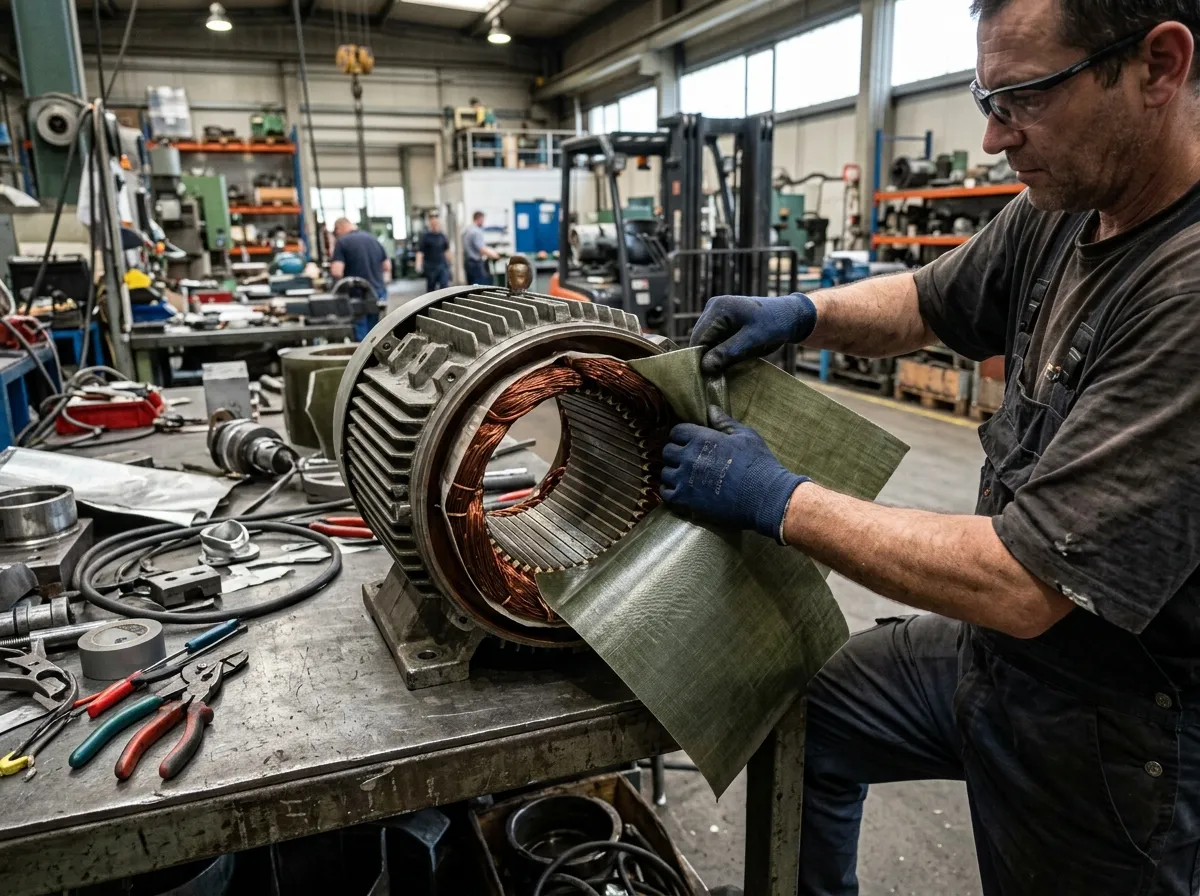

Применения ЭЛМИКАФОРМ 323 Т

Коллекторные манжеты тяговых ТЭД магистральной тяги

Магистральные электровозы (ВЛ80, ВЛ10, ЧС7) и тепловозы (2ТЭ116) — тяговые ТЭД с диаметром коллектора 400-520 мм. Конусные манжеты разделяют коллекторный пакет от вала якоря. 323 Т толщиной 0,40-0,50 мм даёт необходимую механическую прочность при центробежной нагрузке.

Реверсивные приводы металлургии

Главные приводы реверсивных клетей прокатных станов работают с резкими сменами направления вращения. На манжеты действуют циклические знакопеременные напряжения. Стеклотканевая армировка 323 Т обеспечивает прогнозируемый ресурс манжеты в этих условиях.

Крановые ДПТ с пиковыми нагрузками

Крановые подъёмные двигатели серии ДКВ работают в режиме многократных включений с пиковыми пусковыми моментами. Манжеты 323 Т толщиной 0,35-0,45 мм — стандартный выбор для крупных портовых и судовых перегружателей.

Изоляционные конусы крупного электроаппаратостроения

Опорные изоляторы и проходные конусы для аппаратов 6-10 кВ с механическими нагрузками. Стеклоткань даёт требуемую механическую прочность при сохранении электроизоляционных свойств класса F.

Условное обозначение при заказе

Стандартная форма	Слюдопласт ЭЛМИКАФОРМ 323 Т 0,40 мм ТУ производителя
С указанием размера и направления основы	ЭЛМИКАФОРМ 323 Т 0,40 × 580 × 880 мм, основа вдоль длинной стороны, ТУ производителя

Частые вопросы о ЭЛМИКАФОРМ 323 Т

В чём принципиальное отличие 323 Т от 323 Пл при работе в коллекторе?

В готовой манжете 323 Т выдерживает большие механические нагрузки (центробежные, ударные), но имеет меньший запас по электрической прочности — 30 vs 50 кВ/мм. Для большинства тяговых машин с межламельным напряжением до 30 В обе марки обеспечивают избыточный электрический запас, поэтому выбор сводится к механическим требованиям.

Можно ли применять 323 Т для трансформаторов?

В сухих трансформаторах класса F — да, для прокладок между обмоткой и магнитопроводом. В маслонаполненных — НЕ рекомендуется: полиэфирное связующее имеет ограниченную совместимость с трансформаторным маслом.

Какой инструмент применять для резки развёртки?

Дисковая пила с твердосплавными зубьями ВК-8 или ТТ-7К12. Раскрой ножницами или штампом — только с твердосплавной режущей кромкой. HSS-инструмент быстро тупится на стеклоткани.

Минимальная партия и сроки 323 Т?

Минимум — 1 лист 580×880 мм. Складские позиции 0,30, 0,40 мм — отгрузка за 24 часа. Толщины 0,25, 0,35, 0,45, 0,50 мм — поставка под заказ за 7-14 рабочих дней.

Можно ли использовать для манжет машин класса H?

Нет. 323 Т — класс F (155 °C). Для машин класса H использовать 325 Т (стеклоткань с кремнийорганическим связующим, тот же ТУ).

Нормативные источники по ЭЛМИКАФОРМ 323 Т

• ТУ производителя — общие технические условия серии ЭЛМИКАФОРМ.
• Datasheet производителя — характеристики формовочных слюдопластов с подложкой стеклоткани.
• ГОСТ 26103-84 «Слюдиниты и слюдопласты».
• ГОСТ 8865-93 — определение класса F.
• ГОСТ 25045-81, п. 5.9 — методика испытаний на формуемость.
• ГОСТ Р 53686-2009 — требования к армирующей стеклоткани.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2 — § 19.

Купить ЭЛМИКАФОРМ 323 Т для крупных манжет

6 толщин 0,25-0,50 мм. Цена от 1 500 ₽/кг. Отгрузка за 24 часа со склада в Москве. Доставка по России: ПЭК, Деловые линии, СДЭК.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
