Слюдопласт листовой формовочный марки ФИФК-Т-ТПЛ — купить от производителя

Слюдопласт формовочный ФИФК-Т-ТПЛ купить по ГОСТ 26103-84 и ТУ 273314-013-32394549-2018 — электроизоляционный материал для горячего формования сложных коллекторных манжет с малыми радиусами, фасонных шайб и изоляционных конусов в электрических машинах класса нагревостойкости H (180 °C). Структура: слюдопластовая бумага из флогопита + кремнийорганическое связующее + стеклоткань + полиэтилентерефталатная (ПЭТ) плёнка. Двойное армирование «ткань + плёнка» даёт максимальную электрическую прочность среди формовочных марок ООО «ИзолитПром» — ≥40 кВ/мм средняя. В наличии 20 толщин 0,125–5 мм. Лист 580×880 мм, отгрузка со склада в Москве за 24–48 часов, доставка по России.

Что такое ФИФК-Т-ТПЛ — расшифровка обозначения

Аббревиатура марки кодирует состав, конструкцию и термостойкое исполнение материала. Расшифровка по ТУ 273314-013-32394549-2018 (ООО «ИзолитПром»):

• Ф — Формовочный. Материал предназначен для горячего формования объёмных изоляционных изделий (манжет, конусов, шайб), а не для применения в виде плоского листа.
• И — Изоляционный. Электроизоляционный материал с нормируемой электрической прочностью по ГОСТ 26103-84.
• Ф — основа из Флогопитовой слюдяной бумаги. Флогопит держит связную воду до 800–1000 °C, превосходит мусковит по термостойкости — оптимален для машин класса H.
• К — связующее Кремнийорганическое (полисилоксановое). Обеспечивает класс H (180 °C) длительно и кратковременную стойкость до 1000 °C.
• Т (первая) — Термостойкий вариант. Усиленный по сравнению с базовым ФИФК состав связующего и армирования для повышенной термоциклической стойкости.
• Т (вторая, в составе ТПЛ) — Тканевое армирование стеклотканью между слоями слюдопласта. Принимает растягивающие нагрузки при формовании на сложных геометриях с малыми радиусами.
• ПЛ — ПоЛиэтилентерефталатная (ПЭТ, лавсан) плёнка с одной стороны. Обеспечивает гладкую влагобарьерную поверхность и работает как дополнительный электрический барьер.

Полное описание: «Формовочный изоляционный флогопитовый кремнийорганический термостойкий ткане-плёночный». Главная конструктивная особенность — двойное армирование «стеклоткань + ПЭТ-плёнка», что отличает марку от базовой ФИФК (без армирования) и от ФИФК-АПМ (только полиимидная плёнка, без ткани).

⚠ Расшифровка «Т-ТПЛ» — отраслевая трактовка по ТУ изготовителя. В ГОСТ 26103-84 этот суффикс не нормирован — в спецификации указывайте полный код по ТУ 273314-013-32394549-2018.

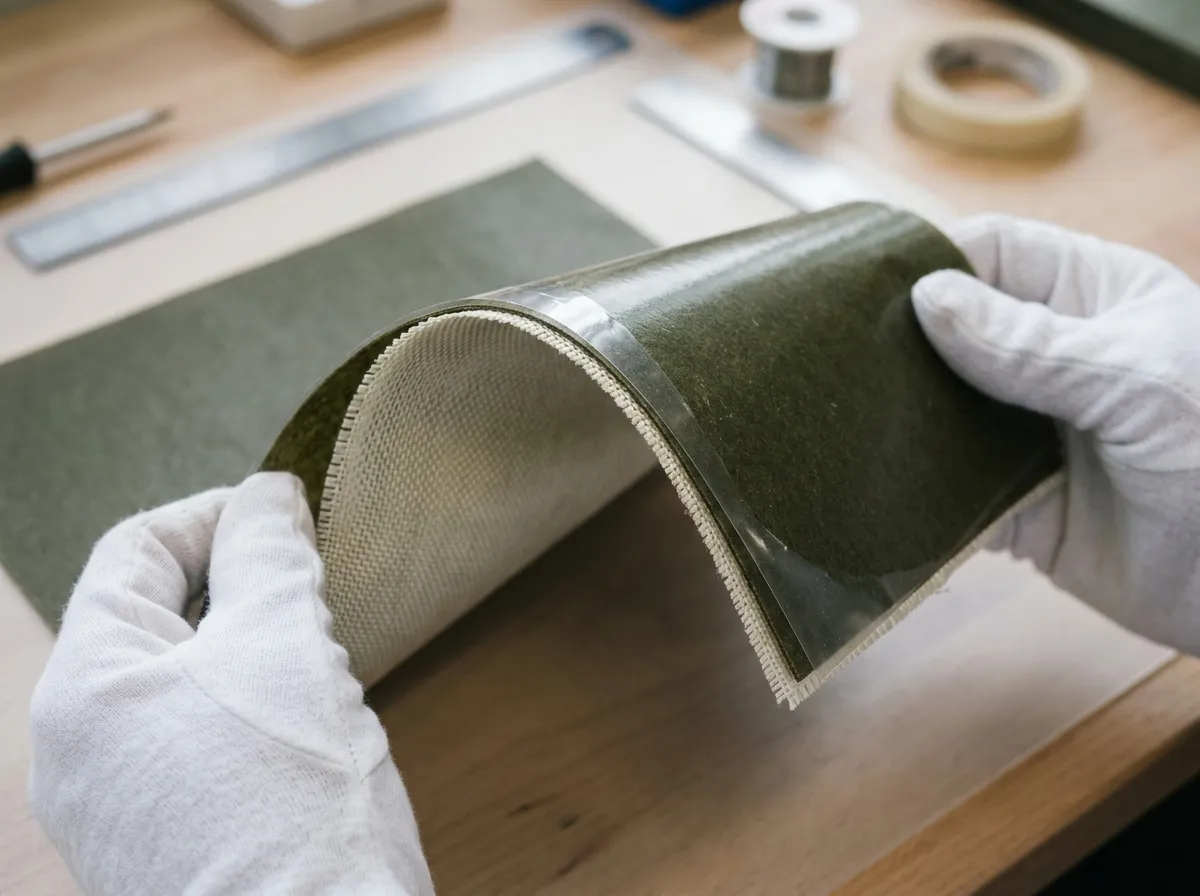

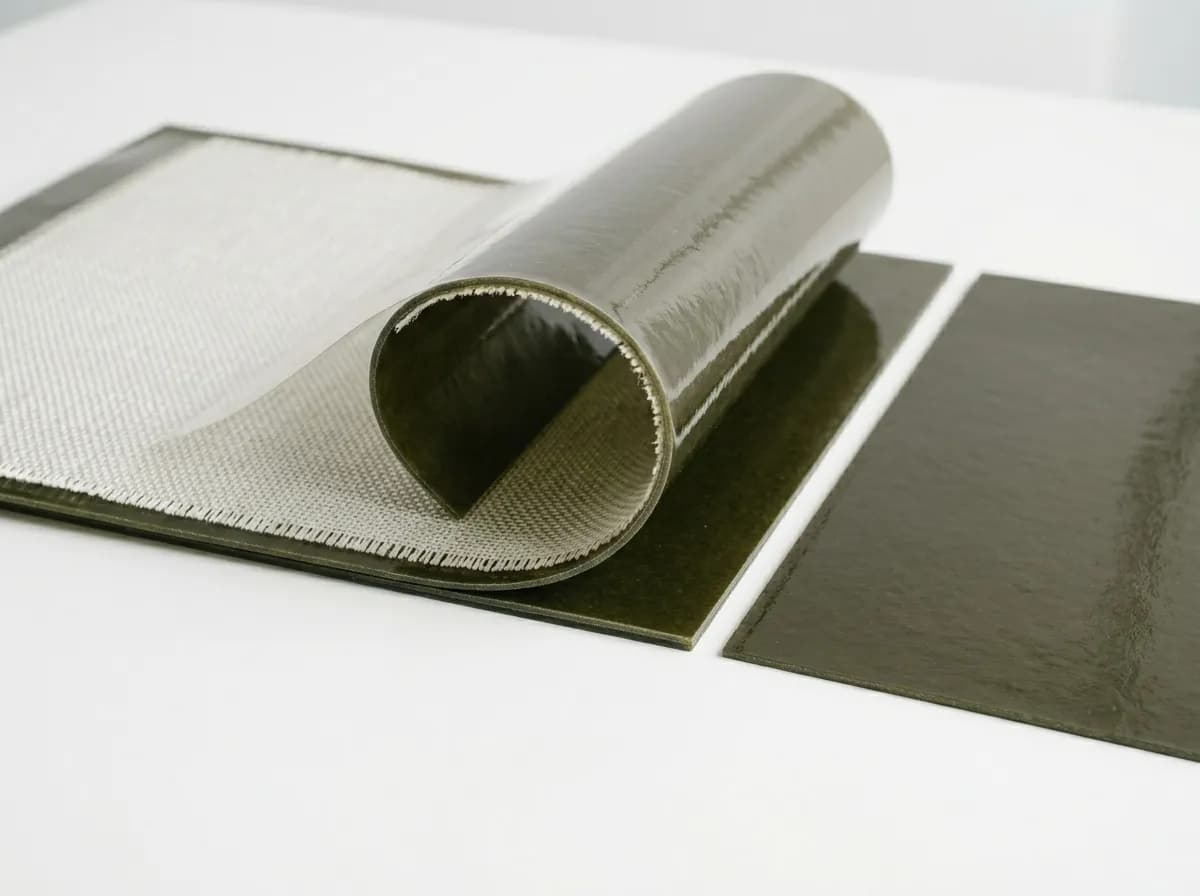

Состав и структура — двойное армирование стеклотканью и ПЭТ-плёнкой

ФИФК-Т-ТПЛ — многослойный композит. Каждый слой отвечает за конкретную функцию:

• Слюдопластовая бумага из флогопита — основа диэлектрических свойств. Флогопит держит связную воду и сохраняет структуру до 800–1000 °C, базовое сопротивление пробою — выше чем у мусковита. В ФИФК-Т-ТПЛ работает как диэлектрическое тело и термический буфер.
• Кремнийорганическое связующее — модифицированная полисилоксановая композиция класса H. Доля 5–15 % массы. Обеспечивает термопластичность при формовании 150–180 °C и фиксацию геометрии после охлаждения.
• Стеклоткань (Т) — щелочестойкая силикатная ткань поверхностной плотностью 25–80 г/м² между слоями слюдопласта. Принимает растягивающие нагрузки при намотке на оправку и при формовании на пуансоне с малыми радиусами. Без ткани слюдопласт расслаивается при изгибе на радиус менее 30 толщин.
• Полиэтилентерефталатная (ПЭТ, лавсан) плёнка — гладкое влагобарьерное покрытие толщиной 25–50 мкм с одной стороны. Сама по себе ПЭТ-плёнка имеет пробивное напряжение более 100 кВ/мм по плёнке и работает как дополнительный электрический барьер. Обеспечивает гладкую поверхность готового изделия с хорошей адгезией к пропиточным лакам.

Тонкие толщины 0,125–0,30 мм поставляются с минимальным набором слоёв (1 слюдопласт + 1 ткань + 1 ПЭТ); средние 0,35–1,00 мм — стандартный пакет; толстые 1,2–5 мм — многослойный пакет с двусторонним ламинированием по технологии. Готовый лист сохраняет термопластичность для горячего формования и одновременно держит механическую нагрузку при опрессовке.

Технология горячего формования изделий из ФИФК-Т-ТПЛ

Формование ФИФК-Т-ТПЛ — стандартная технологическая операция в производстве коллекторных манжет, изоляционных конусов и фасонных шайб электрических машин класса H. Двойное армирование «ткань + плёнка» позволяет формовать на сложных геометриях с малыми радиусами без расслаивания. Цикл формования:

1. Раскрой заготовки. Из листа штампом или дисковыми ножницами вырубается развёртка манжеты с припуском 5–8 % от номинальных размеров на формование. ПЭТ-плёнка не требует специальных условий раскроя.
2. Предварительный нагрев. Заготовка нагревается в термошкафу до 150–180 °C в течение 10–20 минут до равномерного прогрева. Кремнийорганическое связующее размягчается и переходит в пластичное состояние.
3. Загрузка в пресс-форму. Нагретая заготовка укладывается в металлическую пресс-форму. ПЭТ-плёнка располагается с внешней стороны изделия — для максимальной гладкости и электрической прочности поверхности.
4. Прессование. Давление 5–20 МПа (5–8 МПа для тонких 0,125–0,5 мм, 8–15 МПа для средних 0,6–2 мм, 15–20 МПа для толстых 3–5 мм) выдерживается 1–5 минут при температуре формы 150–180 °C. Стеклоткань предотвращает локальные перетяжки и расслаивание под давлением.
5. Охлаждение под давлением. Форма охлаждается до 80–100 °C под рабочим давлением. После снятия давления — извлечение готового изделия.
6. Финишная обработка. Обрезка облоя, контроль геометрии. По требованию — пропитка кремнийорганическим лаком (КО-916, КО-983) с отверждением 150–180 °C для повышения влагостойкости и электрической прочности на 15–25 %.

Главное преимущество ФИФК-Т-ТПЛ перед марками без двойного армирования (например, базовый ФИФК): возможность формования манжет с углом конусности более 25° и фасонных деталей с радиусами кривизны менее 5 толщин — без расслаивания и видимых дефектов поверхности.

Технические характеристики ФИФК-Т-ТПЛ

Базовый стандарт	ГОСТ 26103-84
ТУ изготовителя	ТУ 273314-013-32394549-2018 (ООО «ИзолитПром»)
Структура	Флогопитовая бумага + кремнийорганика + стеклоткань + ПЭТ-плёнка (двойное армирование)
Содержание неорганической части (слюды)	≥75 %
Содержание связующего	5–15 % массы
Электрическая прочность (средняя)	≥40 кВ/мм — выше всех формовочных марок ИзолитПром
Удельное объёмное сопротивление	≥1×10¹¹ Ом·м
Расслаиваемость	≤1 %
Класс нагревостойкости (длительный)	H (180 °C) по ГОСТ 8865-93
Кратковременная стойкость	до 1000 °C (флогопит + кремнийорганика обугливается до диэлектрического SiO₂)
Температура формования	150–180 °C при давлении 5–20 МПа
Размер листа	580×880 мм (стандарт)
Диапазон толщин	0,125 — 5 мм (20 типоразмеров)
Минимальный радиус формования	5–8 толщин (за счёт двойного армирования)
Гарантийный срок хранения	6 месяцев со дня изготовления
Документация	Паспорт качества по партии

Содержание неорганической части (≥75 %) у ФИФК-Т-ТПЛ ниже, чем у базового ФИФК (≥80 %), потому что в массу композита включены стеклоткань и ПЭТ-плёнка. Это конструктивная особенность, а не недостаток: диэлектрические свойства обеспечивает не общее содержание слюды, а синергия слюдопласта с ПЭТ-плёнкой.

20 толщин ФИФК-Т-ТПЛ — выбор по типу формованного изделия

Толщина	Расч. пробивное	Масса 1 м²	Основное применение
0,125 мм	≥5.0 кВ	0.21 кг	тончайшие манжеты миниатюрных ДПТ и фасонные шайбы малых коллекторов	К товару →
0,15 мм	≥6.0 кВ	0.25 кг	тонкие коллекторные манжеты малых электромашин класса H	К товару →
0,2 мм	≥8.0 кВ	0.33 кг	межкатушечные прокладки и тонкие изоляционные конусы	К товару →
0,25 мм	≥10.0 кВ	0.41 кг	стандартные коллекторные манжеты малых ДПТ класса H	К товару →
0,30 мм	≥12.0 кВ	0.49 кг	коллекторные манжеты средних электродвигателей класса H (180 °C)	К товару →
0,35 мм	≥14.0 кВ	0.58 кг	коллекторные манжеты крановых ДПТ и опорные кольца	К товару →
0,40 мм	≥16.0 кВ	0.66 кг	коллекторные манжеты тяговых ТЭД и сложные конусные изоляторы	К товару →
0,45 мм	≥18.0 кВ	0.74 кг	усиленные коллекторные манжеты крупных машин с малыми радиусами	К товару →
0,50 мм	≥20.0 кВ	0.82 кг	максимальная толщина тонкого ряда: манжеты тяжёлых тяговых ДПТ	К товару →
0,60 мм	≥24.0 кВ	0.99 кг	толстостенные манжеты крупных коллекторных машин	К товару →
0,7 мм	≥28.0 кВ	1.15 кг	опорные конусы крупных коллекторных машин класса H	К товару →
0,80 мм	≥32.0 кВ	1.32 кг	многослойные манжеты высоковольтных ДПТ и фасонные кольца	К товару →
0,9 мм	≥36.0 кВ	1.48 кг	усиленные конусы тяжёлых металлургических ДПТ	К товару →
1,00 мм	≥40.0 кВ	1.65 кг	монолитные изоляционные конусы высоковольтных тяговых машин	К товару →
1,2 мм	≥48.0 кВ	1.98 кг	толстостенные изоляционные конусы крупных тяговых ДПТ	К товару →
1,5 мм	≥60.0 кВ	2.47 кг	тяжёлые изоляционные конусы и опорные шайбы коллекторных пакетов	К товару →
2 мм	≥80.0 кВ	3.30 кг	массивные изоляционные конусы и фасонные опорные элементы	К товару →
3 мм	≥120.0 кВ	4.95 кг	толстостенные фасонные детали: кронштейны и опорные изоляторы	К товару →
4 мм	≥120.0 кВ	6.60 кг	конструкционные изоляционные детали высокотемпературных аппаратов	К товару →
5 мм	≥120.0 кВ	8.25 кг	максимальная толщина: массивные фасонные детали спецприменений	К товару →

* Пробивное напряжение рассчитано по средней электрической прочности ≥40 кВ/мм × толщина. Для толщин ≥3 мм пробивное выходит на физический плато ~120 кВ — определяется качеством материала и распределением дефектов, а не геометрической толщиной. Фактические значения для конкретной партии — по паспорту качества.

Сравнение формовочных слюдопластов: ФИФК-Т-ТПЛ vs ФИФК-ТПМ vs ФИФК-АПМ vs ФИФП-АПЛ vs ФИФП-АХФ-АПЛ

ООО «ИзолитПром» производит пять марок формовочных слюдопластов по ГОСТ 26103-84 и ТУ 273314-013-32394549-2018. Различия — в связующем, типе армирования, классе нагревостойкости и электрической прочности:

Марка	Связующее	Армирование	Класс	ЭП ср.	Преимущество
ФИФК-Т-ТПЛ	Кремнийорганическое	Стеклоткань + ПЭТ-плёнка	H (180 °C)	≥40 кВ/мм	Максимальная ЭП + формование сложных манжет с малыми радиусами
ФИФК-ТПМ	Кремнийорганическое	Стеклоткань + полиимидная матовая плёнка	H (180 °C)	≥25 кВ/мм	Повышенная механическая прочность на разрыв
ФИФК-АПМ	Кремнийорганическое	Полиимидная матовая плёнка (без ткани)	H (180 °C)	≥30 кВ/мм	Класс H + хорошая формуемость + дешевле ФИФК-Т-ТПЛ
ФИФП-АПЛ	Полиэфирное	Полиимидная плёнка	F (155 °C)	≥28 кВ/мм	Класс F — экономичнее при достаточной температуре
ФИФП-АХФ-АПЛ	Полиэфирное + химстойкое	Полиимидная плёнка	F (155 °C)	≥28 кВ/мм	Класс F + химическая стойкость к маслам и растворителям

Вывод: ФИФК-Т-ТПЛ — оптимальный выбор для машин класса H (180 °C), где требуется максимальная электрическая прочность и формование сложных геометрий манжет с малыми радиусами. Двойное армирование «ткань + плёнка» даёт ЭП ≥40 кВ/мм — самое высокое значение среди формовочных марок ИзолитПром. При менее жёстких требованиях к ЭП и более простых геометриях — экономичнее ФИФК-АПМ. Для рабочих температур ≤155 °C — экономически выгоднее ФИФП-АПЛ (полиэфирное связующее дешевле кремнийорганического).

Двойное армирование «стеклоткань + ПЭТ-плёнка» — главное преимущество

Двойное армирование «ткань+плёнка» — конструктивная особенность ФИФК-Т-ТПЛ, отличающая марку от других формовочных слюдопластов. Каждый слой армирования решает свою задачу:

• Стеклоткань (Т) распределяет механические нагрузки. При формовании заготовка испытывает растягивающие напряжения на внешней стороне изгиба и сжимающие на внутренней. Без ткани слюдопласт расслаивается на радиусах менее 30 толщин. Стеклоткань удерживает слои слюдопласта вместе и позволяет формовать на радиусах 5–8 толщин — в 4–6 раз меньше.
• ПЭТ-плёнка (ПЛ) — электрический барьер и поверхность. ПЭТ имеет пробивное напряжение более 100 кВ/мм по плёнке. Слой 25–50 мкм ПЭТ добавляет к электрической прочности всего пакета 2,5–5 кВ дополнительно — отсюда суммарная ЭП ≥40 кВ/мм против ≥25 кВ/мм у одностороннего тканевого армирования.
• Синергия: ткань работает «изнутри» (между слоями), плёнка — «снаружи» (на поверхности). Это даёт одновременно механическую прочность при формовании и максимальную электрическую прочность готового изделия.

Прикладной эффект: коллекторные манжеты тяговых ТЭД электровозов с межламельным напряжением 600–800 В при толщине манжеты 0,40 мм имеют расчётный запас по электрической прочности ×20 (≥16 кВ против рабочих 800 В), что критично для безаварийной работы при коммутационных перенапряжениях.

Класс нагревостойкости H (180 °C) по ГОСТ 8865-93

Класс H — изоляция с допустимой рабочей температурой 180 °C длительно. Расчётный ресурс по правилу Монтсингера — 20–40 лет при соблюдении температурного режима. Кратковременные перегревы до 200 °C допустимы и не приводят к мгновенному отказу (каждые +10 °C ускоряют деградацию вдвое).

За класс H в ФИФК-Т-ТПЛ отвечает кремнийорганическое связующее:

• Кремнийорганика (полисилоксаны) — термически стабильна до 200–250 °C, не теряет эластичности при охлаждении до –60 °C, выдерживает тысячи термоциклов.
• При нагреве выше 250–300 °C кремнийорганика обугливается, но SiO₂ — продукт обугливания — сам является диэлектриком. Отсюда кратковременная стойкость до 1000 °C (флогопит держит соответственно).
• ПЭТ-плёнка имеет температуру плавления 250 °C и температуру стеклования 70 °C — при 180 °C работает в эластичной зоне без потери адгезии к слюдопласту. При длительном превышении 180 °C ПЭТ-плёнка деформируется и теряет электрические свойства — поэтому 180 °C — это предельная длительная температура.

Не путать с классом C (≥200 °C длительно) — для него нужны полиимидные связующие или полностью неорганические системы.

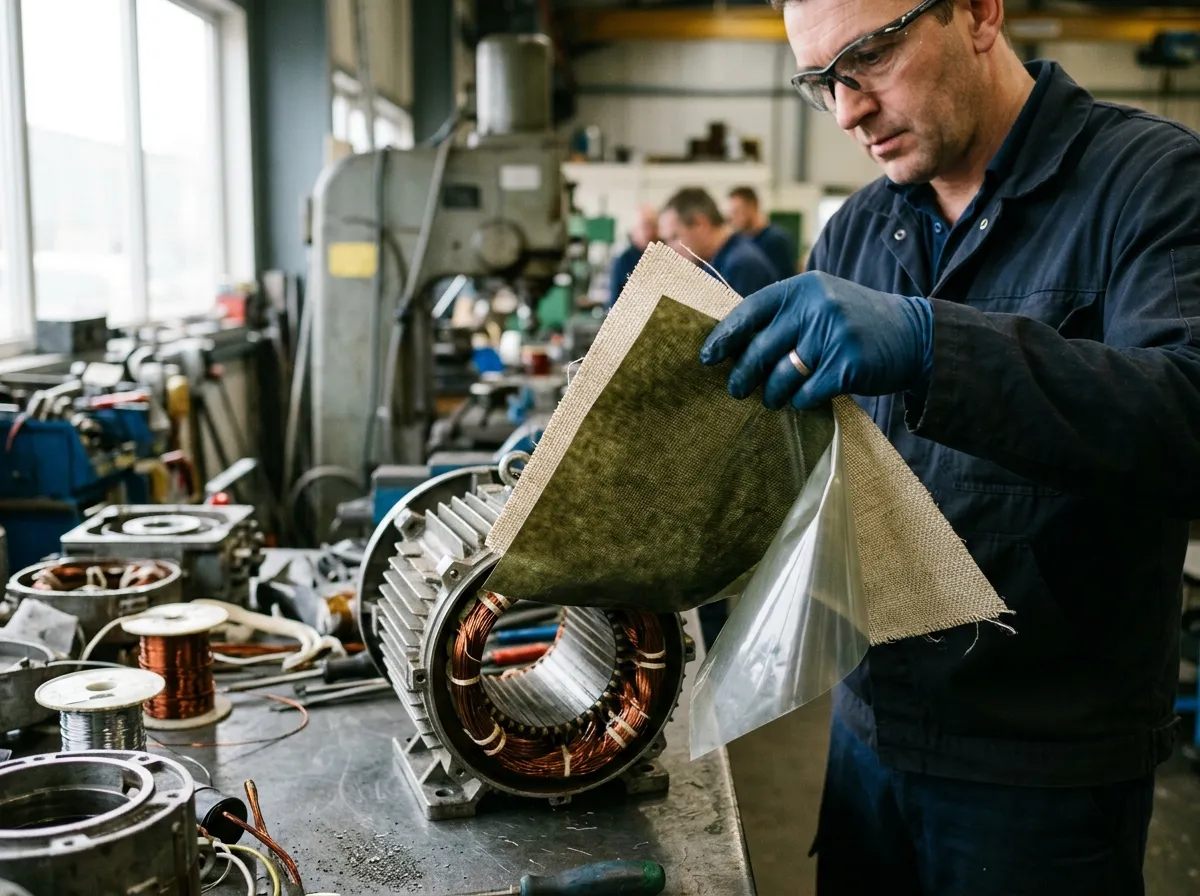

Применения ФИФК-Т-ТПЛ по типу изделий

Коллекторные манжеты ДПТ класса H с малыми радиусами

Машины постоянного тока класса H: тяговые ТЭД электровозов (НБ-418К6, ЭД-118А, ТЛ-2К1, НБ-514Б), карьерные самосвалы, металлургические механизмы с тяжёлым режимом работы. Манжеты из ФИФК-Т-ТПЛ выдерживают нагрев коллекторного пакета до 175–180 °C без деградации изоляции и форму с малыми радиусами без расслаивания. Толщина 0,30–0,50 мм — типовой диапазон для этой группы. Двойное армирование позволяет формовать манжеты конусностью более 25° — там, где базовый ФИФК расслаивается.

Изоляционные конусы высоковольтных ДПТ

Конусы между коллекторным пакетом и валом якоря в высоковольтных машинах постоянного тока серий ДПЭ, ДПЗ, МП с межламельным напряжением до 1000 В. ПЭТ-плёнка обеспечивает гладкую внешнюю поверхность конуса — без шероховатостей, на которых концентрируется электрическое поле. Толщина 0,40–0,80 мм в зависимости от рабочего напряжения и размера машины.

Фасонные шайбы под нажимные кольца коллекторов

Кольцеобразные шайбы (0,25–0,35 мм) между нажимным кольцом и торцом коллекторного пакета. Испытывают одновременно термические нагрузки до 170–180 °C, механическое нажимное усилие 5–10 МПа и электрическое напряжение коллектора. ФИФК-Т-ТПЛ обеспечивает все три критерия одновременно — стеклоткань держит механику, ПЭТ-плёнка — гладкую опорную поверхность.

Электроизоляционные трубки и цилиндры спецприменений

Формованные изоляционные втулки для прохода токоведущих шин через металлические корпуса в условиях рабочей температуры 160–180 °C. Изготавливаются сворачиванием листа толщиной 0,6–1,5 мм с нагревом и фиксацией в цилиндрической форме. ПЭТ-плёнка снаружи — гладкая поверхность для скольжения шины при сборке.

Толстостенные опорные изоляторы 2–5 мм

Конструкционные изоляционные детали высокотемпературных аппаратов: опорные кронштейны в шкафах распределительных устройств класса H, изоляционные плиты в высоковольтных коммутационных аппаратах, корпусы и переходники для специального электрооборудования. При толщинах 2–5 мм возможна механическая обработка: фрезерование, сверление, нарезка резьбы. Формование при этих толщинах — повышенное давление 15–20 МПа и более длительная выдержка (3–5 минут).

Размер листа и форматы поставки ФИФК-Т-ТПЛ

Стандартный складской формат — лист 580×880 мм. По ГОСТ 26103-84 допустимый диапазон: ширина 200–900 мм, длина 200–1000 мм. Для расчёта развёртки манжеты: развёртка конуса = π × (R₁ + R₂) × образующая / 2, плюс 5–8 % на припуск формования.

Способы поставки:

• Листы — формат 580×880 мм для базового складского ассортимента. Минимум 1 лист.
• Развёртки манжет — резка по контуру под лобовую/коллекторную манжету конкретной модели машины. Готовится по чертежу заказчика, срок 5–10 дней.
• Полосы и заготовки — нарезка под фасонные шайбы, прокладки, конусы. Под чертёж.
• Производственная партия — от 50+ листов, изготовление 14–30 дней с фиксацией цены.

Тонкие 0,125–0,5 мм поставляются в защитной упаковке (картон + полиэтилен), листы прокладываются бумагой во избежание истирания ПЭТ-плёнки. Толщины 0,6–5 мм — пачки с защитными листами на поддонах. Хранение: +5...+35 °C, влажность ≤80 %, без прямого попадания растворителей и масел.

Совместимость ФИФК-Т-ТПЛ с пропиточными лаками класса H

ФИФК-Т-ТПЛ совместим со всеми пропиточными лаками класса H — кремнийорганическими (КО-916, КО-983), модифицированными полиэфирно-имидными класса H, эпоксидно-полиэфирными класса H. Пропитка готового изделия после формования формирует монолитную систему «изделие — лак» и увеличивает электрическую прочность собранного узла на 15–25 %.

Стандартная технология пропитки сформованной манжеты:

• Предварительная сушка 100–120 °C в течение 2–4 часов (удаление сорбированной влаги).
• Погружение в лак: 15–30 минут для тонких изделий, 30–60 минут для толстых.
• Стекание избытка 30–60 минут вертикально.
• Отверждение по паспорту лака: 150–180 °C в течение 2–4 часов для кремнийорганических лаков.

ПЭТ-плёнка ФИФК-Т-ТПЛ при температуре отверждения лака (150–180 °C) сохраняет адгезию к слюдопласту и не отслаивается. Не применять эпоксидные лаки класса F (ЭП-91) — они снижают класс системы изоляции до F (155 °C), что обнуляет преимущество ФИФК-Т-ТПЛ как материала класса H.

Контроль качества и паспорт партии ФИФК-Т-ТПЛ

Каждая партия ФИФК-Т-ТПЛ проходит расширенный инструментальный контроль с занесением результатов в паспорт качества:

• Электрическая прочность — по ГОСТ 6433.1-71, образцы из 5–10 точек партии. Норма ≥40 кВ/мм средняя.
• Удельное объёмное сопротивление — по ГОСТ 6433.2-71. Норма ≥1×10¹¹ Ом·м.
• Расслаиваемость — испытание на изгиб на оправку диаметром 10× толщины, норма ≤1 %.
• Массовая доля слюды — гравиметрия. Норма ≥75 %.
• Геометрия — толщина микрометром в 9 точках, допуски ±10 % для тонких (до 0,50 мм) и ±5 % для остальных.
• Адгезия ПЭТ-плёнки — испытание на отслоение методом скотча. Норма — плёнка не отслаивается при изгибе на мандреле.
• Содержание летучих — выжигание при 200 °C, гравиметрия. Норма ≤1,5 %. Превышение указывает на недоотверждение связующего.

Паспорт качества с фактическими значениями параметров и подписью ОТК выдаётся с каждой отгрузкой. Это документ изготовителя, а не сертификат соответствия (последний получается отдельно при добровольной сертификации в системе ГОСТ Р).

Хранение и транспортировка ФИФК-Т-ТПЛ

Гарантийный срок — 6 месяцев со дня изготовления. Условия хранения: закрытое отапливаемое помещение, температура +5...+35 °C, относительная влажность ≤80 %. Не допускать попадания растворителей, масел, кислот, щелочей. Хранить плашмя в исходной упаковке вдали от тепловых приборов.

Транспортировка крытым транспортом от –40 °C до +50 °C. После транспортировки при отрицательных температурах — выдержка в помещении 12–24 часа перед применением (предотвращает конденсацию влаги на ПЭТ-плёнке).

После истечения гарантийного срока ФИФК-Т-ТПЛ не теряет физических свойств (флогопит, кремнийорганика, стеклоткань, ПЭТ химически стабильны), но требует переаттестации (контроль ЭП и расслаиваемости). На практике сохраняет паспортные характеристики 1,5–2 года при надлежащем хранении. Для критичных приложений (коллекторы тяговых машин) — использовать в пределах гарантийного срока.

Типичные ошибки при выборе ФИФК-Т-ТПЛ

Ошибка с классом нагревостойкости — заказ на температуры выше 180 °C

ФИФК-Т-ТПЛ — класс H = 180 °C. Это предел длительной работы ПЭТ-плёнки и кремнийорганического связующего. При длительной работе выше 180 °C ПЭТ-плёнка деформируется, отслаивается, теряет электрические свойства. Для рабочих температур 200+ °C нужны полиимидные исполнения или керамические системы изоляции — это другая группа материалов.

Расчёт ЭП по плато для толстых деталей

Для толщин ≥3 мм пробивное напряжение выходит на физический плато ~120 кВ — пробой определяется не геометрической толщиной, а распределением дефектов внутри материала. Расчёт «возьмём 40 кВ/мм × 5 мм = 200 кВ» неверен. Реальное пробивное 5-миллиметровой плиты ФИФК-Т-ТПЛ — 100–130 кВ в зависимости от партии и качества опрессовки.

Применение базового ФИФК вместо ФИФК-Т-ТПЛ для сложных манжет

Базовый ФИФК (без армирования) при формовании с радиусом менее 30 толщин расслаивается. Для манжет с малыми радиусами и углом конусности более 20° — нужен ФИФК-Т-ТПЛ или ФИФК-ТПМ. Экономия на материале выливается в брак на этапе формования.

Использование лаков класса F с ФИФК-Т-ТПЛ

Если сформованное изделие пропитывается лаком класса F (например, ЭП-91), класс всей системы изоляции снижается до F (155 °C) — преимущество ФИФК-Т-ТПЛ как материала класса H обнуляется. Для класса H — только лаки класса H (КО-916, КО-983, эпоксидно-полиэфирные класса H).

Условное обозначение при заказе ФИФК-Т-ТПЛ

Стандартная форма	Слюдопласт формовочный ФИФК-Т-ТПЛ 0,40 мм 580×880 мм ГОСТ 26103-84
С указанием количества	Слюдопласт формовочный ФИФК-Т-ТПЛ 0,30 мм 580×880 мм, 100 листов, ГОСТ 26103-84
С ТУ изготовителя	Слюдопласт формовочный ФИФК-Т-ТПЛ 0,40 мм, ТУ 273314-013-32394549-2018
Развёртка по чертежу	ФИФК-Т-ТПЛ 0,40 мм, развёртка манжеты по черт. №..., ГОСТ 26103-84
Нестандартный размер листа	ФИФК-Т-ТПЛ 0,50 × 600 × 900 мм по чертежу, ГОСТ 26103-84

Частые вопросы о ФИФК-Т-ТПЛ

Чем ФИФК-Т-ТПЛ отличается от ФИФК-АПМ?

Главное отличие — тип армирования. ФИФК-Т-ТПЛ имеет двойное армирование «стеклоткань + ПЭТ-плёнка», ФИФК-АПМ — только полиимидную плёнку (без ткани). Электрическая прочность ФИФК-Т-ТПЛ ≥40 кВ/мм против ≥30 кВ/мм у ФИФК-АПМ. ФИФК-Т-ТПЛ предпочтительнее для манжет с малыми радиусами и для применений с требованиями по максимальной ЭП. ФИФК-АПМ дешевле и достаточен для большинства стандартных манжет тяговых ДПТ. Класс нагревостойкости у обеих марок — H (180 °C).

Можно ли использовать ФИФК-Т-ТПЛ при 200 °C?

Длительно — нет. ПЭТ-плёнка при 180–200 °C начинает терять адгезию к слюдопласту, при 220 °C — деформируется. Кратковременные перегревы до 200 °C допустимы (по правилу Монтсингера). Для длительной работы при 200+ °C — выбирать полиимидные исполнения или керамические системы.

Какой минимальный радиус формования у ФИФК-Т-ТПЛ?

5–8 толщин в зависимости от типоразмера. Для толщины 0,40 мм — минимальный радиус 2–3 мм. Двойное армирование «ткань + плёнка» позволяет формовать на радиусах в 4–6 раз меньше, чем у базового ФИФК (минимум 30 толщин).

Какие сроки поставки?

Базовый диапазон 0,30–0,50 мм — отгрузка со склада в Москве за 24–48 часов после оплаты. Расширенный диапазон 0,125–0,25 и 0,6–5 мм — 1–7 дней при наличии остатков, 14–30 дней при производстве под заказ. Тираж от 50+ листов — производственная партия 14–30 дней с фиксацией цены. Доставка по России: ПЭК, Деловые линии, СДЭК, ЖелДорЭкспедиция.

Подходит ли ФИФК-Т-ТПЛ для коллекторных манжет тяговых ТЭД электровозов?

Да, это одно из основных применений. Толщина 0,40–0,50 мм — стандартный диапазон для манжет ТЭД мощностью 200–800 кВт. Двойное армирование обеспечивает формование манжеты с углами конусности 20–30° и радиусами по образующей 3–5 мм без расслаивания. Расчётная ЭП ≥16–20 кВ при толщине 0,40–0,50 мм даёт многократный запас по межламельному напряжению 600–800 В.

Можно ли пропитывать сформованное изделие лаком?

Да, пропитка кремнийорганическим лаком класса H (КО-916, КО-983) — стандартная и рекомендуемая операция. Лак заполняет микрозазоры внутри материала, увеличивает ЭП на 15–25 % и улучшает влагостойкость. ПЭТ-плёнка при температуре отверждения лака (150–180 °C) сохраняет адгезию к слюдопласту. Не применять лаки класса F — они снижают класс системы изоляции.

Почему нет толщин больше 5 мм?

ФИФК-Т-ТПЛ — формовочный материал, оптимизирован под толщины 0,125–5 мм. При толщинах больше 5 мм горячее формование становится неэффективным: нагрев пакета неравномерный (внутренние слои не успевают прогреться), пропитка связующим частичная, риск расслаивания при охлаждении. Для конструкционных деталей толще 5 мм — другие марки слюдоматериалов или композитные плиты.

Чем паспорт отличается от сертификата соответствия?

Паспорт качества — это документ изготовителя с фактическими значениями параметров конкретной партии (ЭП, удельное сопротивление, толщина в 9 точках, расслаиваемость, адгезия плёнки). Выдаётся с каждой отгрузкой бесплатно. Сертификат соответствия ГОСТ Р — это документ независимого органа сертификации, подтверждающий соответствие материала требованиям стандарта. Получается изготовителем отдельно при добровольной сертификации; в комплекте поставки — копия сертификата.

Нормативные источники по ФИФК-Т-ТПЛ

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт, требования к составу, физико-механическим и электрическим характеристикам слюдопластов, методы испытаний.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определение классов F (155 °C) и H (180 °C).
• ГОСТ 25045-81 «Материалы электроизоляционные. Методы испытаний» — методики определения электрической прочности, удельного сопротивления, расслаиваемости.
• ГОСТ 6433.1-71 «Материалы электроизоляционные твёрдые. Методы определения электрической прочности при переменном напряжении частоты 50 Гц».
• ГОСТ 6433.2-71 «Материалы электроизоляционные твёрдые. Методы определения электрического сопротивления при постоянном напряжении».
• ТУ 273314-013-32394549-2018 — технические условия ООО «ИзолитПром», конкретные параметры ФИФК-Т-ТПЛ, размерный ряд 0,125–5 мм, требования к двойному армированию ткань+плёнка.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2 — § 19 «Слюдоматериалы», параметры формовочных слюдопластов класса H.

Купить слюдопласт формовочный ФИФК-Т-ТПЛ со склада в Москве

20 толщин 0,125–5 мм. Лист 580×880 мм. Базовый диапазон 0,30–0,50 мм — отгрузка за 24–48 часов из Москвы. Расширенный диапазон 0,125–0,25 и 0,6–5 мм — по согласованию (1–7 дней при наличии, 14–30 дней под заказ). Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 50 листов. Возможна нарезка развёрток манжет, шайб и фасонных деталей по чертежу.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
