Слюдопласт формовочный ФИФК-АПМ купить по ГОСТ 26103-84 и ТУ 273314-013-32394549-2018 — электроизоляционный материал для горячего формования коллекторных манжет, фасонных шайб и изоляционных конусов в электрических машинах класса нагревостойкости H (180 °C). Структура: слюдопластовая бумага из флогопита на кремнийорганическом связующем с армирующей полиимидной плёнкой с одной стороны. Армирование улучшает формуемость на сложных геометриях и повышает электрическую прочность до ≥30 кВ/мм. В наличии 20 толщин 0,125–5 мм: от тончайших манжет малых ДПТ до массивных конструкционных изоляторов. Лист 580×880 мм, отгрузка со склада в Москве, доставка по России.

Расшифровка обозначения ФИФК-АПМ

Аббревиатура марки кодирует состав и конструкцию материала по системе ГОСТ 26103-84:

• Ф — Формовочный. Материал предназначен для горячего формования объёмных изоляционных изделий, а не для применения в виде плоского листа.
• И — Изоляционный. Диэлектрик с нормируемой электрической прочностью по ГОСТ 26103-84.
• Ф — основа из Флогопитовой слюдяной бумаги. Флогопит выдерживает температуры до 800–1000 °C, формально относится к классу C+ нагревостойкости по природному минералу.
• К — связующее Кремнийорганическое. Обеспечивает класс H (180 °C) длительно и кратковременную стойкость до 1000 °C. В отличие от эпоксидного (класс F), кремнийорганика сохраняет свойства при нагреве выше 155 °C.
• А — Армированный. Наличие дополнительного армирующего слоя (плёнки или ткани), улучшающего формуемость и механические свойства.
• П — тип армирования: Полиимидная плёнка (PI, Kapton-класс). Полиимид сохраняет прочность при 180 °C и выше, совместим с классом H.
• М — поверхность плёнки: Матовая. Матовая поверхность обеспечивает лучшее сцепление с лаками и заливочными компаундами при финишной обработке изделий.

Полное описание: «Формовочный изоляционный флогопитовый кремнийорганический, армированный полиимидной матовой плёнкой». Это слюдопласт класса H с улучшенной формуемостью за счёт полиимидного армирования — предпочтительный выбор для сложных геометрий манжет при рабочей температуре 155–180 °C.

Технология горячего формования изделий из ФИФК-АПМ

Формование ФИФК-АПМ — стандартная технологическая операция в производстве коллекторных манжет и изоляционных деталей электрических машин класса H. Цикл формования:

1. Раскрой заготовки. Из листа штампом или дисковыми ножницами вырубается развёртка манжеты с припуском 5–8 % от номинальных размеров на формование. Полиимидная плёнка армирования не требует специальных условий раскроя.
2. Предварительный нагрев. Заготовка нагревается в термошкафу до 150–180 °C в течение 10–20 минут до равномерного прогрева. Кремнийорганическое связующее при нагреве размягчается и переходит в пластичное состояние.
3. Загрузка в пресс-форму. Нагретая заготовка укладывается в металлическую пресс-форму (матрица + пуансон). Полиимидная плёнка должна располагаться с внешней стороны изделия для максимальной электрической прочности поверхности.
4. Прессование. Давление 5–20 МПа выдерживается 1–5 минут при сохранении температуры формы 150–180 °C. Кремнийорганика обеспечивает хорошее заполнение формы и чёткую геометрию изделия.
5. Охлаждение под давлением. Форма охлаждается до 80–100 °C под давлением. После снятия давления — извлечение изделия.
6. Финишная обработка. Обрезка облоя, контроль геометрии. При необходимости — пропитка кремнийорганическим лаком для повышения влагостойкости. После пропитки — отверждение 150–180 °C.

Главное преимущество ФИФК-АПМ перед ФИФК без армирования: полиимидная плёнка предотвращает расслаивание при формовании сложных геометрий с малыми радиусами и выступает дополнительным электрическим барьером в готовом изделии.

Технические характеристики ФИФК-АПМ

Базовый стандарт	ГОСТ 26103-84
ТУ изготовителя	ТУ 273314-013-32394549-2018 (ООО «ИзолитПром»)
Структура	Флогопитовая слюдяная бумага + кремнийорганическое связующее + полиимидная матовая плёнка (армирование с одной стороны)
Содержание слюды	≥80 %
Связующее	Кремнийорганическое, 5–15 %
Электрическая прочность (средняя)	≥30 кВ/мм
Удельное объёмное сопротивление	≥1×10¹¹ Ом·м
Расслаиваемость	≤1 %
Класс нагревостойкости (длительный)	H (180 °C) по ГОСТ 8865-93
Кратковременная стойкость	до 1000 °C (кремнийорганика + флогопит)
Температура формования	150–180 °C при давлении 5–20 МПа
Размер листа	580×880 мм (стандарт)
Диапазон толщин	0,125–5 мм (20 типоразмеров)
Гарантийный срок хранения	6 месяцев со дня изготовления
Документация	Паспорт качества по партии

Сравнение формовочных слюдопластов: ФИФК-АПМ, ФИФК-ТПМ, ФИФК-Т-ТПЛ, ФИФП-АПЛ, ФИФП-АХФ-АПЛ

ООО «ИзолитПром» производит пять марок формовочных слюдопластов по ГОСТ 26103-84. Выбор марки определяется рабочей температурой, типом армирования и химической средой:

Марка	Связующее	Армирование	Класс	ЭП	Преимущество
ФИФК-АПМ	Кремнийорганическое	Полиимидная матовая плёнка	H (180 °C)	≥30 кВ/мм	Класс H + лучшая формуемость на сложных геометриях
ФИФК-ТПМ	Кремнийорганическое	Стеклоткань + полиимидная матовая	H (180 °C)	≥25 кВ/мм	Повышенная механическая прочность на разрыв
ФИФК-Т-ТПЛ	Кремнийорганическое	Стеклоткань + ТПЛ	H (180 °C)	≥25 кВ/мм	Максимальная жёсткость + стойкость к вибрации
ФИФП-АПЛ	Полиэфирное	Глянцевая полиимидная плёнка	F (155 °C)	≥28 кВ/мм	Класс F — дешевле при достаточной температуре
ФИФП-АХФ-АПЛ	Полиэфирное + химстойкий	Глянцевая полиимидная плёнка	F (155 °C)	≥28 кВ/мм	Класс F + химическая стойкость к маслам и растворителям

Вывод: ФИФК-АПМ — оптимальный выбор для машин класса H (180 °C), где требуется формование по сложным геометриям и высокая электрическая прочность поверхности. При рабочей температуре ≤155 °C экономически выгоднее ФИФП-АПЛ (класс F, полиэфирное связующее дешевле кремнийорганического). При критичных механических нагрузках на разрыв — ФИФК-ТПМ со стеклотканью.

ФИФК-АПМ vs ФИФК без армирования — чем отличается

ФИФК (без суффикса) — базовый формовочный слюдопласт класса H с кремнийорганическим связующим без армирующего слоя. ФИФК-АПМ добавляет полиимидную матовую плёнку, что даёт:

• Повышенная электрическая прочность: армированная поверхность ≥30 кВ/мм против ≥25 кВ/мм у неармированного. Полиимидная плёнка — сама по себе отличный диэлектрик.
• Улучшенная формуемость сложных геометрий: плёнка предотвращает расслаивание слюдяных чешуек при сгибании с малыми радиусами. Критично для конических манжет с углом конусности больше 20°.
• Механическая стойкость при извлечении из формы: плёнка действует как арматура — изделие не рассыпается при снятии с пуансона.
• Лучшее сцепление с компаундами: матовая поверхность полиимида обеспечивает адгезию к пропиточным лакам без дополнительной обработки.

Недостаток по сравнению с неармированным ФИФК: цена выше на 10–20 % из-за стоимости полиимидной плёнки. Для простых плоских деталей без сложного формования — армирование избыточно.

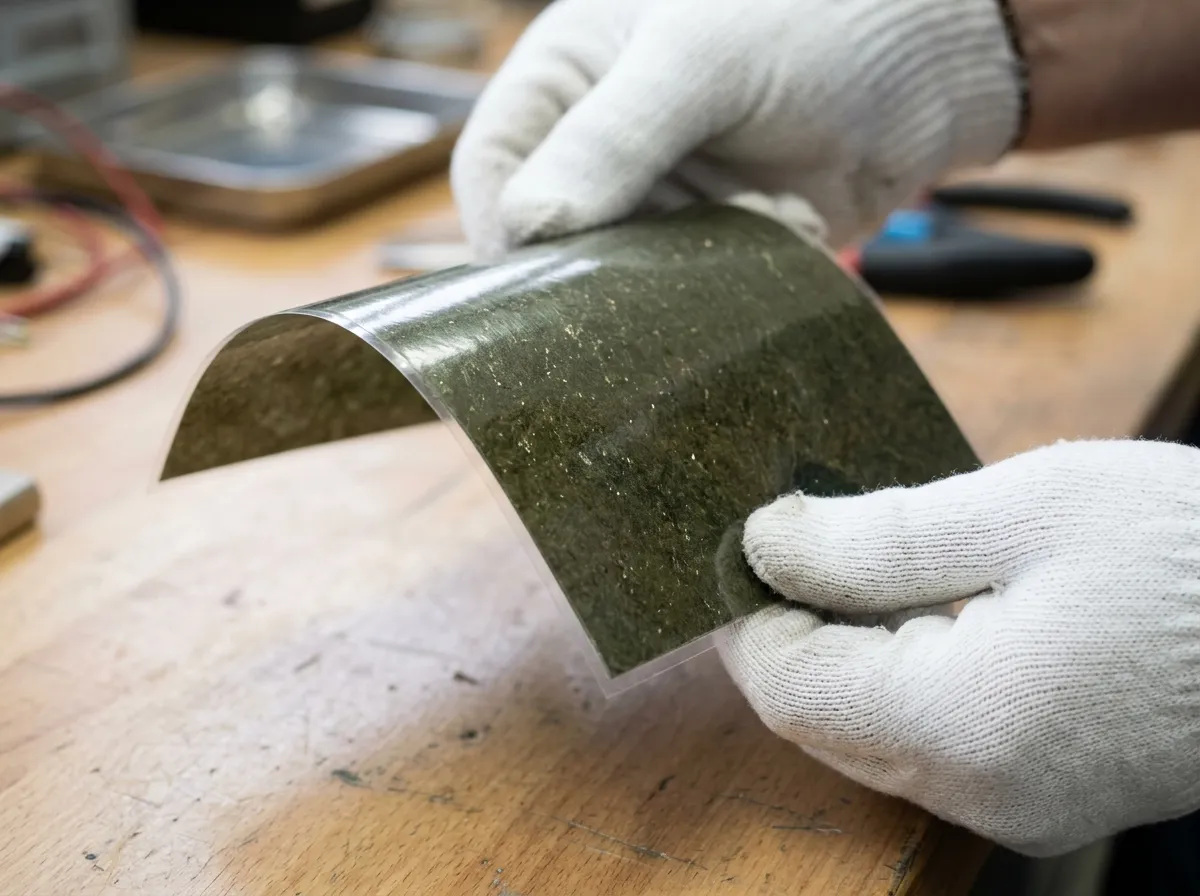

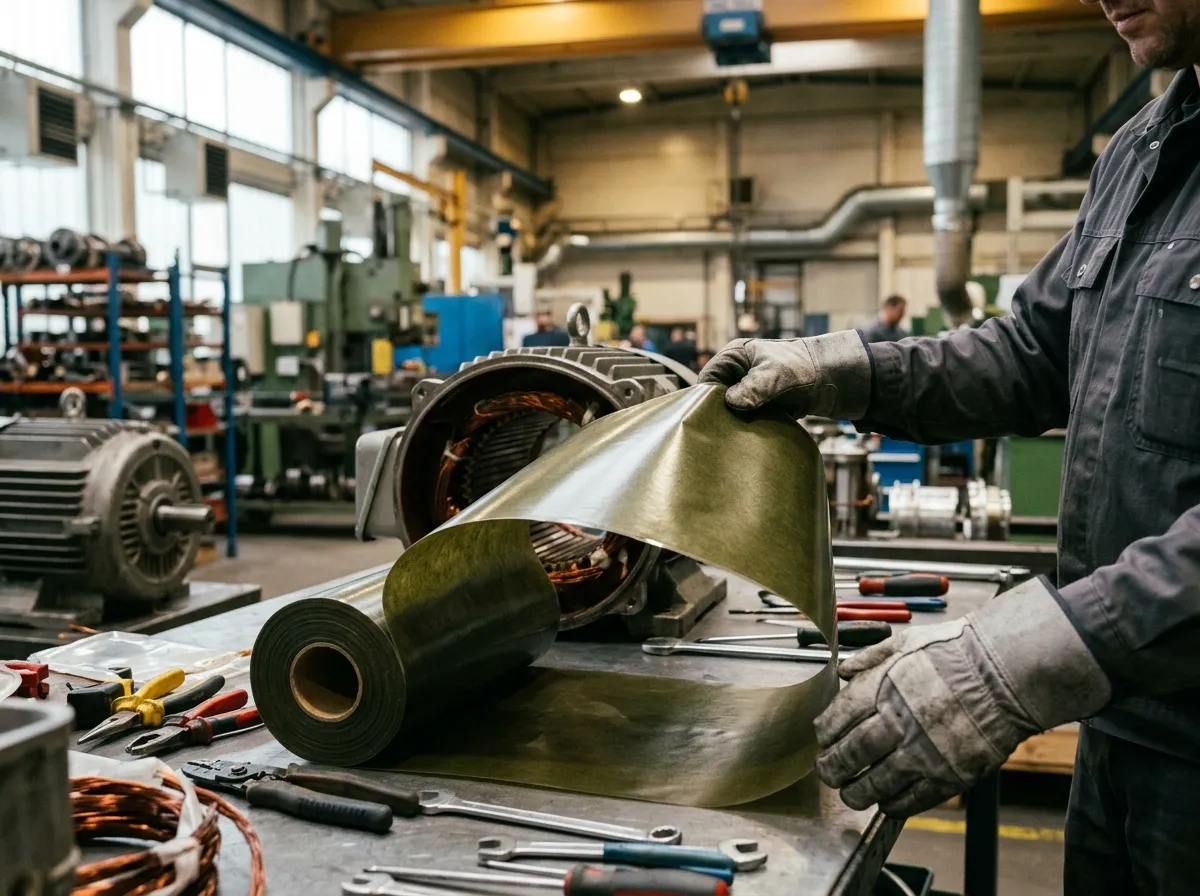

Применения ФИФК-АПМ

Коллекторные манжеты ДПТ класса H

Машины постоянного тока с классом нагревостойкости H (180 °C): тяговые ТЭД электровозов, тепловозов, карьерных самосвалов, металлургических механизмов с тяжёлым режимом работы. Манжеты из ФИФК-АПМ выдерживают нагрев коллекторного пакета до 175–180 °C без деградации изоляции. Толщина 0,30–0,50 мм — типовой диапазон для этой группы.

Изоляционные конусы высоковольтных ДПТ

Конусы между коллекторным пакетом и валом якоря в высоковольтных машинах постоянного тока серий ДПЭ, ДПЗ, МП. Армирующая плёнка обеспечивает чёткую конусную геометрию без коробления при выдержке в форме. Толщина 0,40–0,80 мм в зависимости от межламельного напряжения машины.

Фасонные шайбы под нажимные кольца коллекторов класса H

Кольцеобразные шайбы (тонкие — 0,25–0,35 мм), расположенные между нажимным кольцом и торцом коллекторного пакета. Испытывают одновременно термические нагрузки до 170–180 °C и механическое нажимное усилие. ФИФК-АПМ обеспечивает оба критерия одновременно.

Электроизоляционные трубки и цилиндры спецприменений

Формованные изоляционные втулки для прохода токоведущих шин через металлические корпуса в условиях рабочей температуры 160–180 °C. Изготавливаются сворачиванием листа толщиной 0,6–1,5 мм с нагревом и фиксацией в цилиндрической форме.

Класс нагревостойкости H (180 °C) по ГОСТ 8865-93

Класс H — изоляция с допустимой рабочей температурой 180 °C длительно. Расчётный ресурс по правилу Монтсингера — 20–40 лет при соблюдении температурного режима. Кратковременные перегревы до 200 °C допустимы (каждые +10 °C ускоряют деградацию вдвое).

За класс H в ФИФК-АПМ отвечает кремнийорганическое связующее:

• Кремнийорганика (полисилоксаны) — термически стабильны до 200–250 °C, не теряют эластичности при охлаждении до –60 °C, выдерживают тысячи термоциклов.
• При нагреве выше 250–300 °C кремнийорганика обугливается, но SiO₂ — продукт обугливания — сам является диэлектриком. Отсюда кратковременная стойкость до 1000 °C.
• Флогопитовая основа формально класса C+ (до 800–1000 °C по природному минералу) — не лимитирует систему. Лимитирует кремнийорганическое связующее на отметке 180 °C для длительной работы.

Не путать с классом C (≥200 °C длительно) — для него нужны полиимидные или керамические связующие.

Размер листа и форматы поставки ФИФК-АПМ

Стандартный складской формат — лист 580×880 мм. По ГОСТ 26103-84 допустимый диапазон: ширина 200–900 мм, длина 200–1000 мм. Для расчёта развёртки манжеты: развёртка конуса = π × (R₁ + R₂) × образующую / 2, плюс 5–8 % на припуск формования.

Тонкие толщины 0,125–0,5 мм поставляются в защитной упаковке (картон + полиэтилен), листы прокладываются бумагой. Толщины 0,6–5 мм — пачки с защитными листами. Хранение: +5...+35 °C, влажность ≤80 %, без прямого попадания растворителей и масел.

20 толщин ФИФК-АПМ — выбор по типу формованного изделия

Толщина	Расч. пробивное	Масса 1 м²	Основное применение
0,125 мм	≥3.8 кВ	0.20 кг	тончайшие манжеты малых ДПТ и фасонные шайбы с минимальным зазором	К товару →
0,15 мм	≥4.5 кВ	0.24 кг	тонкие коллекторные манжеты миниатюрных машин и межслойные прокладки	К товару →
0,2 мм	≥6.0 кВ	0.32 кг	манжеты малых ДПТ, тонкие изоляционные конусы	К товару →
0,25 мм	≥7.5 кВ	0.40 кг	тонкие коллекторные манжеты малых машин, фасонные шайбы	К товару →
0,30 мм	≥9.0 кВ	0.48 кг	коллекторные манжеты средних электродвигателей класса H	К товару →
0,35 мм	≥10.5 кВ	0.56 кг	коллекторные манжеты крановых ДПТ, изоляционные конусы средних машин	К товару →
0,40 мм	≥12.0 кВ	0.64 кг	коллекторные манжеты тяговых ТЭД, изоляционные конусы	К товару →
0,45 мм	≥13.5 кВ	0.72 кг	усиленные коллекторные манжеты крупных электрических машин класса H	К товару →
0,50 мм	≥15.0 кВ	0.80 кг	максимальная толщина тонкого ряда: манжеты тяжёлых тяговых машин	К товару →
0,6 мм	≥18.0 кВ	0.96 кг	толстостенные манжеты крупных ДПТ, фасонные изоляционные кольца	К товару →
0,7 мм	≥21.0 кВ	1.12 кг	опорные конусы крупных коллекторных машин	К товару →
0,8 мм	≥24.0 кВ	1.28 кг	многослойные манжеты высоковольтных ДПТ	К товару →
0,9 мм	≥27.0 кВ	1.44 кг	усиленные конусы тяжёлых металлургических ДПТ	К товару →
1 мм	≥30.0 кВ	1.60 кг	монолитные изоляционные конусы и цилиндры в высоковольтных машинах	К товару →
1,2 мм	≥36.0 кВ	1.92 кг	толстостенные изоляционные конусы крупных тяговых машин	К товару →
1,5 мм	≥45.0 кВ	2.40 кг	тяжёлые изоляционные конусы и опорные шайбы крупных коллекторов	К товару →
2 мм	≥60.0 кВ	3.20 кг	изоляционные цилиндры и трубки специального применения	К товару →
3 мм	≥90.0 кВ	4.80 кг	толстостенные фасонные детали: кронштейны, опорные изоляторы класса H	К товару →
4 мм	≥90.0 кВ	6.40 кг	конструкционные изоляционные детали специальных аппаратов	К товару →
5 мм	≥90.0 кВ	8.00 кг	массивные фасонные изоляционные детали особых применений	К товару →

* Расчётное пробивное: ЭП ≥30 кВ/мм × толщину, не более 90 кВ. Для толщин ≥3 мм пробивное определяется качеством материала и распределением дефектов, а не только геометрией. Фактические значения — по паспорту качества конкретной партии.

Как выбрать толщину ФИФК-АПМ под изделие

0,125–0,30 мм — манжеты малых ДПТ и тонкостенные детали

Коллекторные манжеты для машин до 10–15 кВт, фасонные шайбы под нажимные кольца малых коллекторов, межслойные прокладки в катушках высокотемпературных электромагнитов. Расчётное пробивное 3,75–9 кВ — рабочие напряжения до 750 В с запасом. Минимальный радиус формования = 8× толщины.

0,35–0,60 мм — стандартные коллекторные манжеты

Основной диапазон для коллекторных манжет тяговых ДПТ мощностью 10–500 кВт. Расчётное пробивное 10,5–18 кВ — перекрывает межламельные напряжения с запасом ×5–×10. ФИФК-АПМ 0,40 мм — наиболее универсальная позиция для согласования.

0,70–1,50 мм — конусы и цилиндры крупных машин

Изоляционные конусы крупных тяговых ДПТ (ТЭД электровозов, металлургических механизмов), формованные цилиндры для прохода шин. Расчётное пробивное 21–45 кВ. Толщина 1–1,5 мм обеспечивает необходимую жёсткость конуса без пресс-формы после охлаждения.

2–5 мм — конструкционные изоляционные детали

Фасонные опорные детали, кронштейны, переходники для высокотемпературной аппаратуры. При толщинах 2–5 мм возможна механическая обработка: фрезерование, сверление, нарезка резьбы. Формование при этих толщинах требует повышенного давления (15–20 МПа) и более длительной выдержки.

ФИФК-АПМ по ГОСТ 26103-84 и ТУ изготовителя

ГОСТ 26103-84 определяет базовые требования ко всем формовочным слюдопластам: содержание слюды ≥80 %, методы испытаний, правила приёмки, допуски на толщину. Конкретные параметры конкретной марки — в ТУ изготовителя.

ООО «ИзолитПром» производит ФИФК-АПМ по ТУ 273314-013-32394549-2018. ТУ соответствует ГОСТ и детализирует:

• ЭП ≥30 кВ/мм средняя — выше минимального требования ГОСТ для формовочных слюдопластов благодаря армирующей полиимидной плёнке.
• Температурный диапазон формования 150–180 °C с указанием оптимальных значений давления для каждой группы толщин.
• Размерный ряд 0,125–5 мм с допусками по толщине ±10 % для тонких (до 0,50 мм) и ±5 % для остальных.
• Паспорт качества с фактическими значениями ЭП и расслаиваемости для каждой партии.

В технических требованиях допустима ссылка как на «ФИФК-АПМ по ГОСТ 26103-84», так и на «ФИФК-АПМ по ТУ 273314-013-32394549-2018».

Хранение и транспортировка ФИФК-АПМ

Гарантийный срок — 6 месяцев со дня изготовления. Условия хранения: закрытое отапливаемое помещение, температура +5...+35 °C, относительная влажность ≤80 %. Не допускать попадания растворителей, масел, кислот, щелочей. Хранить плашмя в исходной упаковке вдали от тепловых приборов.

Транспортировка крытым транспортом от –40 °C до +50 °C. После транспортировки при отрицательных температурах — выдержка в помещении 12–24 часа перед применением.

После истечения гарантийного срока слюдопласт не теряет физических свойств (кремнийорганика и флогопит химически стабильны), но требует переаттестации — контроль ЭП и расслаиваемости. На практике материал сохраняет характеристики 1,5–2 года при надлежащем хранении.

Контроль качества и паспорт партии

Каждая партия проходит инструментальный контроль по ГОСТ 25045-81:

• Электрическая прочность — по ГОСТ 6433.1-71, образцы из 5–10 точек партии. Норма ≥30 кВ/мм средняя.
• Удельное объёмное сопротивление — по ГОСТ 6433.2-71. Норма ≥1×10¹¹ Ом·м.
• Расслаиваемость — испытание на изгиб, норма ≤1 %.
• Массовая доля слюды — гравиметрия по ГОСТ. Норма ≥80 %.
• Геометрия — толщина микрометром в 9 точках, допуски по ГОСТ 26103-84.
• Адгезия армирующей плёнки — испытание на отслоение. Норма — плёнка не отслаивается при изгибе на мандреле.

Паспорт качества с фактическими значениями и подписью ОТК выдаётся с каждой отгрузкой.

Условное обозначение при заказе ФИФК-АПМ

Стандартная форма	Слюдопласт формовочный ФИФК-АПМ 0,40 мм 580×880 мм ГОСТ 26103-84
С ТУ изготовителя	Слюдопласт формовочный ФИФК-АПМ 0,40 мм, ТУ 273314-013-32394549-2018
Нестандартный размер	ФИФК-АПМ 0,40 × 600 × 900 мм по чертежу, ГОСТ 26103-84

Частые вопросы о ФИФК-АПМ

Чем ФИФК-АПМ отличается от ФИФП-АПЛ?

Принципиальное отличие — связующее. ФИФК-АПМ: кремнийорганическое = класс H (180 °C). ФИФП-АПЛ: полиэфирное = класс F (155 °C). Оба армированы полиимидной плёнкой, но «М» (матовая) у АПМ против «Л» (глянцевая?) у АПЛ. Если рабочая температура ≤155 °C — ФИФП-АПЛ дешевле. При 155–180 °C — только ФИФК-АПМ.

Можно ли использовать ФИФК-АПМ при температуре выше 180 °C?

Длительно — нет. Кратковременные пики до 200–220 °C (аварийные режимы, пуск) допустимы и не приводят к мгновенному отказу. Флогопитовая основа держит до 800–1000 °C, но кремнийорганическое связующее начинает деградировать выше 200 °C. Для длительной работы при 200+ °C — полиимидные связующие (другая группа материалов).

Какое давление нужно при формовании ФИФК-АПМ?

5–20 МПа в зависимости от толщины листа и сложности геометрии. Тонкие 0,125–0,5 мм при 5–8 МПа, средние 0,6–2 мм при 8–15 МПа, толстые 3–5 мм при 15–20 МПа. Недостаточное давление даёт неполное заполнение формы; избыточное — выдавливание связующего на облой и расслаивание.

Нужна ли дополнительная пропитка готового изделия?

Для большинства применений — нет. Кремнийорганическое связующее обеспечивает достаточную влагостойкость и ЭП «всухую». Для изделий, работающих во влажной среде или с требованиями к ЭП выше 30 кВ/мм — пропитка кремнийорганическим лаком с отверждением 150–180 °C увеличивает ЭП на 15–25 %.

Минимальная партия и сроки поставки?

Минимум — 1 лист 580×880 мм. Основные толщины 0,30–0,50 мм — отгрузка за 24 часа со склада в Москве. Тонкие 0,125–0,25 мм и толстые 2–5 мм — по согласованию, срок 7–14 рабочих дней. Тираж от 50+ листов — производственная партия с фиксацией цены.

Совместим ли ФИФК-АПМ с эпоксидными лаками?

Совместим с эпоксидными лаками класса H (ЭП-9114, ЭФ-20) и кремнийорганическими лаками (КО-916, КО-983). Эпоксидные лаки класса F (ЭП-91) не применять — они снижают класс системы до F. Полиимидная матовая поверхность обеспечивает хорошую адгезию без грунтовки.

Нормативные источники по ФИФК-АПМ

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт, методы испытаний, требования к формовочным слюдопластам.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определение классов F (155 °C) и H (180 °C).
• ГОСТ 25045-81 «Материалы электроизоляционные. Методы испытаний» — методики определения ЭП, объёмного сопротивления, расслаиваемости.
• ГОСТ 6433.1-71 «Материалы электроизоляционные твёрдые. Определение электрической прочности при переменном напряжении 50 Гц».
• ГОСТ 6433.2-71 «Определение электрического сопротивления при постоянном напряжении».
• ТУ 273314-013-32394549-2018 — технические условия ООО «ИзолитПром», конкретные параметры ФИФК-АПМ, размерный ряд, допуски.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2, § 19 «Слюдоматериалы» — параметры формовочных слюдопластов класса H.

Купить слюдопласт формовочный ФИФК-АПМ со склада в Москве

20 толщин 0,125–5 мм. Лист 580×880 мм. Основной диапазон 0,30–0,50 мм — отгрузка за 24 часа. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 50 листов.
