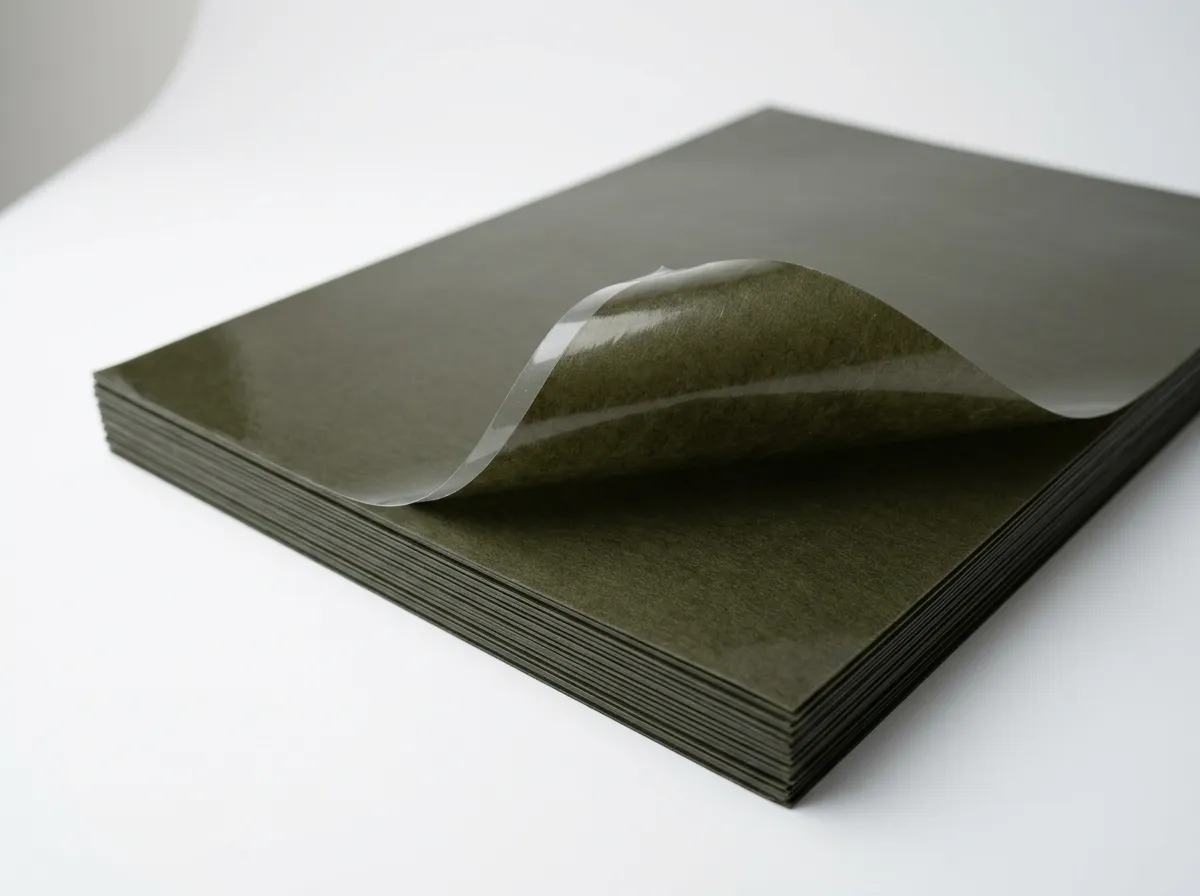

Слюдопласт листовой формовочный марки ФИФП-АПЛ — купить от производителя

Слюдопласт формовочный ФИФП-АПЛ купить по ГОСТ 26103-84 и ТУ 273314-013-32394549-2018 — электроизоляционный материал для горячего формования коллекторных манжет, фасонных шайб и изоляционных конусов в электрических машинах класса нагревостойкости F (155 °C). Структура: слюдопластовая бумага из флогопита на полиэфирном связующем с армирующей полиэфирной (ПЭТ-Э) или полиимидной (ПМ) плёнкой. Армирование улучшает формуемость на сложных геометриях и повышает электрическую прочность до ≥45 кВ/мм средней. В наличии 27 толщин 0,125–30 мм: от тончайших манжет микроэлектродвигателей до массивных опорных оснований распределительных устройств. Лист 580×880 мм, отгрузка со склада в Москве, доставка по России.

Расшифровка обозначения ФИФП-АПЛ

Аббревиатура марки кодирует состав и конструкцию материала по системе ГОСТ 26103-84:

• Ф — Формовочный. Материал предназначен для горячего формования объёмных изоляционных изделий (манжет, конусов, шайб), а не для применения в виде плоского листа.
• И — Изоляционный. Электроизоляционный материал с нормируемой электрической прочностью по ГОСТ 26103-84.
• Ф — основа из Флогопитовой слюдяной бумаги. Флогопит — природный минерал с температурой стабильности до 800–1000 °C, формально относится к классу C+ нагревостойкости по самому минералу.
• П — связующее Полиэфирное. Модифицированная полиэфирная композиция с температурой стеклования 165–175 °C, обеспечивающая класс F (155 °C) длительно. В отличие от кремнийорганики (класс H у ФИФК-АПМ) полиэфир дешевле и технологичнее формуется при умеренных температурах 130–160 °C.
• А — Армированный. Наличие дополнительного армирующего слоя плёнки, улучшающего формуемость и механические свойства.
• ПЛ — ПЛёночное армирование. По умолчанию это полиэфирная плёнка ПЭТ-Э (полиэтилентерефталат-электроизоляционный, лавсан) толщиной 25–50 мкм с одной стороны. По согласованию допустимо армирование полиимидной плёнкой ПМ (Kapton-класса) — для расширенного температурного запаса при кратковременных перегревах.

Полное описание: «Формовочный изоляционный флогопитовый полиэфирный, армированный плёнкой». Это слюдопласт класса F с улучшенной формуемостью за счёт плёночного армирования — оптимальный выбор для машин класса F (155 °C) при экономических ограничениях, когда не требуется температурный запас класса H.

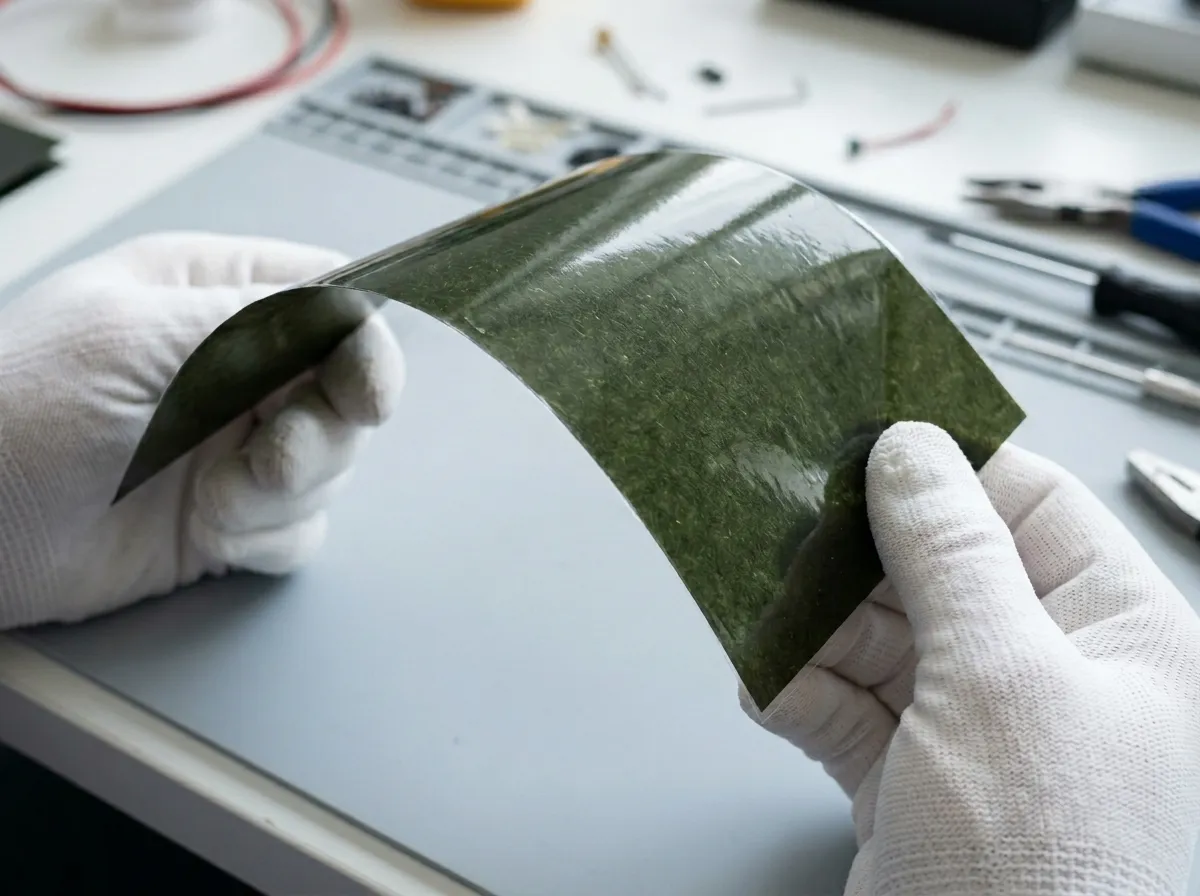

Состав и структура ФИФП-АПЛ

ФИФП-АПЛ — трёхкомпонентный композит:

• Слюдопластовая бумага из флогопита — основа диэлектрических свойств. Флогопит выдерживает связную воду до 800 °C, обеспечивает базовое сопротивление пробою и теплостойкость самого минерального компонента вплоть до класса C (200+ °C). В составе ФИФП-АПЛ работает в роли диэлектрического тела. Содержание слюды ≥75 % массы.
• Полиэфирное связующее — модифицированная полиэфирная композиция класса F с температурой стеклования 165–175 °C. Доля около 15–20 % массы. Именно связующее определяет верхний предел длительной рабочей температуры — 155 °C. При формовании при 130–160 °C размягчается, обеспечивает заполнение пресс-формы и отверждается под давлением.
• Армирующая ПЭТ-Э плёнка (или ПМ) — гладкое плёночное покрытие толщиной 25–50 мкм с одной стороны. ПЭТ-Э (полиэтилентерефталат-электроизоляционный, торговое название «лавсан-Э») имеет температуру плавления 250 °C и температуру стеклования 70 °C — при 155 °C работает в эластичной зоне без потери адгезии. Плёнка предотвращает расслаивание слюдяных чешуек при формовании сложных геометрий с малыми радиусами и выступает дополнительным электрическим барьером в готовом изделии. По согласованию вместо ПЭТ-Э применяется полиимидная плёнка ПМ (Kapton-класса) — расширяет температурный запас при кратковременных перегревах.

Тонкие 0,125–0,5 мм поставляются с однослойной структурой (слюдопласт + плёнка с одной стороны), 0,6–2 мм — с одно- или двусторонним ламинированием по согласованию, 3–30 мм — многослойный пакет с пропитанным связующим под горячую опрессовку или нарезку. При формовании плёнка должна располагаться с внешней стороны изделия для максимальной электрической прочности поверхности.

Технология горячего формования изделий из ФИФП-АПЛ

Формование ФИФП-АПЛ — стандартная технологическая операция в производстве коллекторных манжет и изоляционных деталей электрических машин класса F. Цикл формования:

1. Раскрой заготовки. Из листа штампом или дисковыми ножницами вырубается развёртка манжеты с припуском 5–8 % от номинальных размеров на формование. Полиэфирное связующее не требует специальных условий раскроя — материал режется без расслаивания.
2. Предварительный нагрев. Заготовка нагревается в термошкафу до 130–160 °C в течение 8–15 минут до равномерного прогрева. Полиэфирное связующее при нагреве размягчается и переходит в пластичное состояние с минимальной вязкостью при 145–155 °C.
3. Загрузка в пресс-форму. Нагретая заготовка укладывается в металлическую пресс-форму (матрица + пуансон). Полиэфирная или полиимидная плёнка должна располагаться с внешней стороны изделия для максимальной электрической прочности поверхности и лучшей адгезии к финишному лаку.
4. Прессование. Давление 5–18 МПа выдерживается 1–4 минуты при сохранении температуры формы 130–160 °C. Полиэфирное связующее обеспечивает хорошее заполнение формы и чёткую геометрию изделия. Цикл прессования короче, чем у кремнийорганических ФИФК (1–4 мин против 2–6 мин), что повышает производительность.
5. Охлаждение под давлением. Форма охлаждается до 60–80 °C под давлением. После снятия давления — извлечение изделия. Охлаждение быстрее чем у класса H — рабочая температура отверждения ниже.
6. Финишная обработка. Обрезка облоя, контроль геометрии. При необходимости — пропитка эпоксидным или полиэфирно-эпоксидным лаком класса F (ЭП-91, ПЭ-993) для повышения влагостойкости. После пропитки — отверждение 130–150 °C 2–4 часа.

Главное технологическое преимущество ФИФП-АПЛ перед ФИФК-АПМ (класс H): температуры формования 130–160 °C вместо 150–180 °C — меньшая нагрузка на оснастку, дешевле обогрев пресса, короче цикл прессования. Это делает ФИФП-АПЛ предпочтительным выбором для серийного производства манжет и фасонных деталей в машинах класса F.

Технические характеристики ФИФП-АПЛ

Базовый стандарт	ГОСТ 26103-84
ТУ изготовителя	ТУ 273314-013-32394549-2018 (ООО «ИзолитПром»)
Структура	Флогопитовая слюдяная бумага + полиэфирное связующее + ПЭТ-Э или полиимидная (ПМ) плёнка (армирование с одной стороны)
Содержание слюды	≥75 %
Связующее	Полиэфирное, 15–20 %
Электрическая прочность (средняя)	≥45 кВ/мм
Удельное объёмное сопротивление	≥1×10¹² Ом·м
Расслаиваемость	≤1 %
Класс нагревостойкости (длительный)	F (155 °C) по ГОСТ 8865-93
Кратковременная стойкость	до 175–180 °C (правило Монтсингера)
Температура формования	130–160 °C при давлении 5–18 МПа
Размер листа	580×880 мм (стандарт)
Диапазон толщин (склад)	0,125 – 30 мм (27 типоразмеров)
Гарантийный срок хранения	6 месяцев со дня изготовления
Документация	Паспорт качества по партии (не сертификат соответствия)

Содержание слюды (≥75 %) у ФИФП-АПЛ несколько ниже типового значения для базовых формовочных слюдопластов (≥80 %), потому что в массу композита включена армирующая плёнка. Это конструктивная особенность армированных формовочных материалов — диэлектрические свойства обеспечивает работа слюды в комбинации с плёночным армированием.

Сравнение формовочных слюдопластов: ФИФП-АПЛ, ФИФК-АПМ, ФИФК-ТПМ, ФИФК-Т-ТПЛ, ФИФП-АХФ-АПЛ

ООО «ИзолитПром» производит пять марок формовочных слюдопластов по ГОСТ 26103-84. Выбор марки определяется рабочей температурой, типом армирования и химической средой:

Марка	Связующее	Армирование	Класс	ЭП	Преимущество
ФИФП-АПЛ	Полиэфирное	ПЭТ-Э / ПМ плёнка	F (155 °C)	≥45 кВ/мм	Класс F — дешевле и технологичнее ФИФК при достаточной температуре
ФИФК-АПМ	Кремнийорганическое	Полиимидная матовая плёнка	H (180 °C)	≥30 кВ/мм	Класс H — для машин с рабочей температурой 155–180 °C
ФИФК-ТПМ	Кремнийорганическое	Стеклоткань + полиимидная матовая	H (180 °C)	≥25 кВ/мм	Класс H + повышенная механическая прочность на разрыв
ФИФК-Т-ТПЛ	Кремнийорганическое	Стеклоткань + ТПЛ	H (180 °C)	≥25 кВ/мм	Класс H + максимальная жёсткость и стойкость к вибрации
ФИФП-АХФ-АПЛ	Полиэфирное + химстойкий	Глянцевая полиимидная плёнка	F (155 °C)	≥40 кВ/мм	Класс F + химическая стойкость к маслам и растворителям

Вывод: ФИФП-АПЛ — оптимальный выбор для машин класса F (155 °C), где не требуется работа при 180 °C. Полиэфирное связующее значительно дешевле кремнийорганики (на 30–50 %), технологичнее формуется при умеренных температурах, обеспечивает короткий цикл прессования. При рабочих температурах 155–180 °C — заменять на ФИФК-АПМ или ФИФК-ТПМ. При требованиях к химической стойкости (масла, растворители, эфиры) — ФИФП-АХФ-АПЛ.

ФИФП-АПЛ vs ФИФК-АПМ — что выбрать для манжет ДПТ

Это два самых популярных формовочных слюдопласта для коллекторных манжет ДПТ. Отличие — связующее и класс нагревостойкости:

Параметр	ФИФП-АПЛ	ФИФК-АПМ
Связующее	Полиэфирное	Кремнийорганическое
Армирование	ПЭТ-Э или полиимидная плёнка	Полиимидная матовая плёнка
Класс длительной работы	F (155 °C)	H (180 °C)
Электрическая прочность	≥45 кВ/мм	≥30 кВ/мм
Температура формования	130–160 °C	150–180 °C
Цикл прессования	1–4 мин	2–6 мин
Цена относительная	дешевле на 30–50 %	дороже
Применение	Манжеты ДПТ класса F: общепромышленные двигатели, серийные коллекторные машины 0,4–10 кВт	Манжеты тяговых ТЭД, металлургических ДПТ, машины с тяжёлым тепловым режимом класса H

Главный критерий выбора — фактическая рабочая температура коллекторного пакета в реальном режиме эксплуатации (не паспортная, а с учётом тепловых сопротивлений и условий охлаждения). Если она ≤155 °C с запасом — ФИФП-АПЛ. Если 155–180 °C — только ФИФК-АПМ. «Использовать ФИФП-АПЛ как класс H с запасом» — серьёзная ошибка: при 170 °C ресурс изоляции сокращается в 4 раза по правилу Монтсингера.

Класс нагревостойкости F (155 °C) по ГОСТ 8865-93

Класс F — изоляция с допустимой рабочей температурой 155 °C длительно. Расчётный ресурс по правилу Монтсингера — 10–30 лет при соблюдении температурного режима. Кратковременные перегревы до 175–180 °C допустимы (каждые +10 °C ускоряют деградацию вдвое — повышение со 155 до 175 °C сокращает ресурс в 4 раза, но не приводит к мгновенному отказу).

За класс F в ФИФП-АПЛ отвечает полиэфирное связующее:

• Полиэфир (модифицированная полиэфирная композиция класса F) — термически стабилен до 165–175 °C, не теряет связности при охлаждении до –40 °C, выдерживает сотни термоциклов F-класса.
• При нагреве выше 175 °C полиэфир начинает термоокислительную деструкцию — теряет адгезию к слюдопласту, появляются микротрещины, падает электрическая прочность.
• Флогопитовая основа формально класса C+ (до 800–1000 °C по природному минералу) — не лимитирует систему. Лимитирует именно связующее на отметке 155 °C для длительной работы.
• ПЭТ-Э плёнка (Tпл = 250 °C, Tg = 70 °C) при 155 °C работает в эластичной зоне без потери адгезии. При замене на полиимидную ПМ (Tпл = 410 °C) — кратковременная стойкость расширяется до 200 °C на короткие пики.

Не путать класс F с классом C: «F = 155 °C» означает класс изоляции по ГОСТ 8865-93, тогда как буква «C» в обозначениях оборудования = ≥200 °C длительно (полиимидные или керамические связующие).

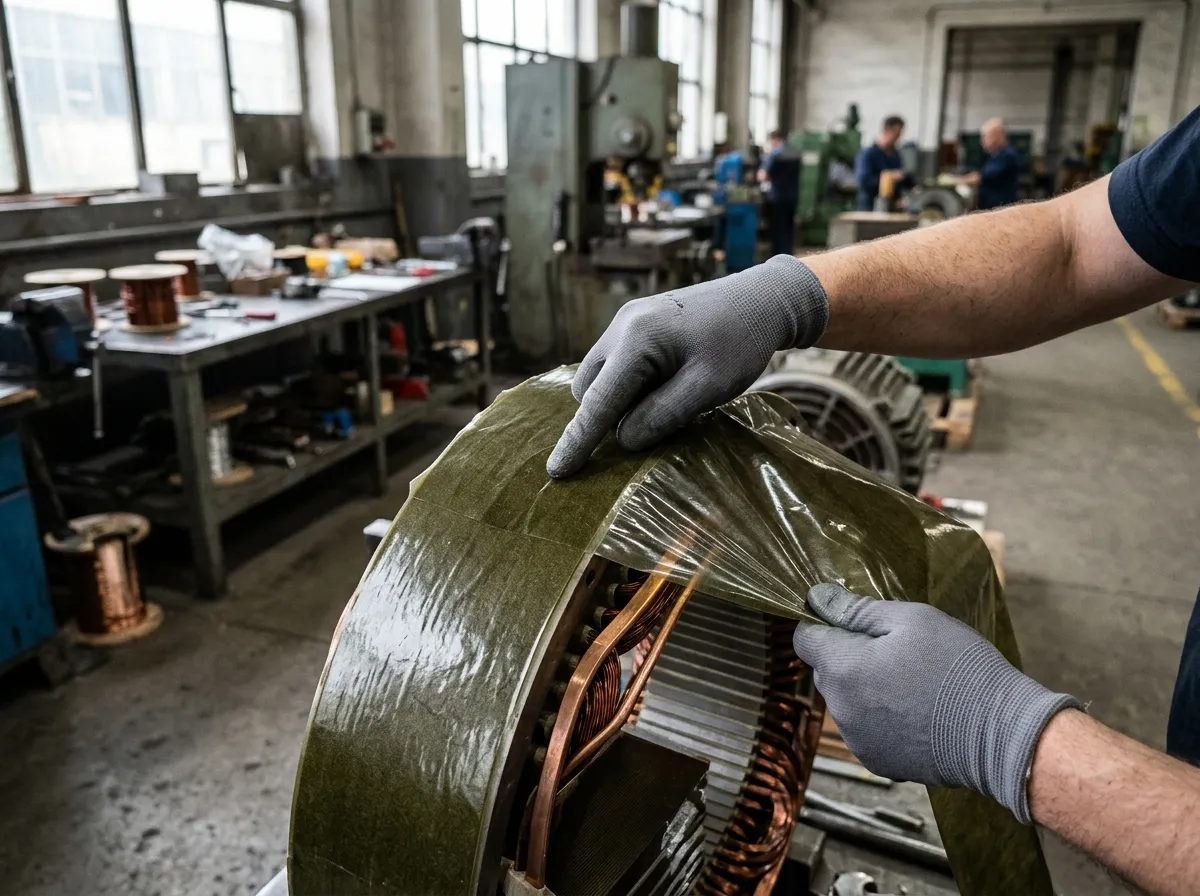

Применения ФИФП-АПЛ в машинах класса F

Коллекторные манжеты ДПТ класса F

Машины постоянного тока с классом нагревостойкости F (155 °C): общепромышленные ДПТ серий 2П, 4П, ДПТ-1..6, серийные коллекторные двигатели 0,4–30 кВт для приводов общего назначения, конвейеров, насосов, вентиляторов. Манжеты из ФИФП-АПЛ выдерживают нагрев коллекторного пакета до 150–155 °C без деградации изоляции. Толщина 0,30–0,50 мм — типовой диапазон для этой группы. Дешевле и технологичнее ФИФК-АПМ — оптимально при серийном производстве.

Изоляционные конусы ДПТ класса F

Конусы между коллекторным пакетом и валом якоря в машинах постоянного тока класса F. Армирующая плёнка обеспечивает чёткую конусную геометрию без коробления при выдержке в форме. Толщина 0,40–0,80 мм в зависимости от межламельного напряжения машины (типично 30–50 В на ламель).

Фасонные шайбы под нажимные кольца коллекторов класса F

Кольцеобразные шайбы (тонкие — 0,25–0,35 мм), расположенные между нажимным кольцом и торцом коллекторного пакета. Испытывают одновременно термические нагрузки до 145–155 °C и механическое нажимное усилие. ФИФП-АПЛ обеспечивает оба критерия одновременно при существенно меньшей стоимости, чем ФИФК-АПМ.

Электроизоляционные трубки и втулки спецприменений

Формованные изоляционные втулки для прохода токоведущих шин через металлические корпуса в условиях рабочей температуры 130–155 °C. Изготавливаются сворачиванием листа толщиной 0,6–1,5 мм с нагревом и фиксацией в цилиндрической форме.

Опорные клинья и плиты в распредустройствах класса F (толстые форматы)

Толстые форматы 6–30 мм поставляются как полуфабрикат: для нарезки клиньев, опорных подкладок и оснований катушек реакторов в распределительных устройствах низкого напряжения (РУ-0,4 кВ) класса F. Не предназначены для прямой горячей опрессовки тонкостенных манжет — для этого используются толщины 0,125–2 мм. Толстые плиты допускают механическую обработку (фрезерование, сверление, нарезка) после раскроя.

Размер листа и форматы поставки ФИФП-АПЛ

Стандартный складской формат — лист 580×880 мм. По ГОСТ 26103-84 допустимый диапазон: ширина 200–900 мм, длина 200–1000 мм. Для расчёта развёртки манжеты: развёртка конуса = π × (R₁ + R₂) × образующую / 2, плюс 5–8 % на припуск формования.

Способы поставки:

• Листы — стандарт 580×880 мм для базового складского ассортимента. Минимум 1 лист.
• Развёртки манжет — раскрой по чертежу заказчика для серийных типов ДПТ. Срок 5–10 рабочих дней.
• Заготовки конусов и шайб — резка по контуру под конкретную модель машины.
• Толстые плиты 6–30 мм — поставка в виде раскроенных пластин под нарезку клиньев/опорных деталей. Кратность раскроя 5 мм.

Тонкие толщины 0,125–0,5 мм поставляются в защитной упаковке (картон + полиэтилен), листы прокладываются бумагой. Толщины 0,6–5 мм — пачки с защитными листами. Толстые 6–30 мм — на поддонах с обвязкой стрейч-плёнкой. На каждую партию — паспорт качества с фактическими значениями электрической прочности, расслаиваемости, толщины (контроль в 9 точках) и геометрических допусков.

27 толщин ФИФП-АПЛ — выбор по типу формованного изделия

Толщина	Расч. пробивное	Масса 1 м²	Основное применение
0,125 мм	≥5.6 кВ	0.19 кг	тончайшие манжеты микроэлектродвигателей и фасонные шайбы с минимальным зазором	К товару →
0,15 мм	≥6.8 кВ	0.22 кг	тонкие коллекторные манжеты миниатюрных машин и межслойные прокладки катушек	К товару →
0,2 мм	≥9.0 кВ	0.30 кг	манжеты малых ДПТ класса F, тонкие изоляционные конусы малых машин	К товару →
0,25 мм	≥11.2 кВ	0.38 кг	тонкие коллекторные манжеты малых ДПТ класса F, фасонные шайбы	К товару →
0,30 мм	≥13.5 кВ	0.45 кг	коллекторные манжеты средних электродвигателей класса F	К товару →
0,35 мм	≥15.7 кВ	0.52 кг	коллекторные манжеты крановых ДПТ класса F, изоляционные конусы средних машин	К товару →
0,40 мм	≥18.0 кВ	0.60 кг	коллекторные манжеты тяговых ТЭД класса F, изоляционные конусы	К товару →
0,45 мм	≥20.2 кВ	0.68 кг	усиленные коллекторные манжеты крупных электрических машин класса F	К товару →
0,50 мм	≥22.5 кВ	0.75 кг	максимальная толщина тонкого ряда: манжеты тяжёлых ДПТ класса F	К товару →
0,6 мм	≥27.0 кВ	0.90 кг	толстостенные манжеты крупных ДПТ класса F, фасонные изоляционные кольца	К товару →
0,7 мм	≥31.5 кВ	1.05 кг	опорные конусы крупных коллекторных машин класса F	К товару →
0,8 мм	≥36.0 кВ	1.20 кг	многослойные манжеты высоковольтных ДПТ класса F	К товару →
0,9 мм	≥40.5 кВ	1.35 кг	усиленные конусы средних металлургических ДПТ класса F	К товару →
1 мм	≥45.0 кВ	1.50 кг	монолитные изоляционные конусы и цилиндры в машинах постоянного тока класса F	К товару →
1,2 мм	≥54.0 кВ	1.80 кг	толстостенные изоляционные конусы крупных тяговых машин класса F	К товару →
1,5 мм	≥67.5 кВ	2.25 кг	тяжёлые изоляционные конусы и опорные шайбы крупных коллекторов	К товару →
2 мм	≥90.0 кВ	3.00 кг	изоляционные цилиндры и формованные трубки специального применения	К товару →
3 мм	≥120.0 кВ	4.50 кг	толстостенные фасонные детали: кронштейны, опорные изоляторы класса F	К товару →
4 мм	≥120.0 кВ	6.00 кг	конструкционные изоляционные детали аппаратов класса F	К товару →
5 мм	≥120.0 кВ	7.50 кг	массивные фасонные изоляционные детали особых применений класса F	К товару →
6 мм	≥120.0 кВ	9.00 кг	полуфабрикат для многослойного формованного пакета, опорные клинья	К товару →
8 мм	≥120.0 кВ	12.00 кг	опорные изоляционные клинья и подкладки в распредустройствах класса F	К товару →
10 мм	≥120.0 кВ	15.00 кг	опорные плиты под катушки и клиновые детали класса F	К товару →
12 мм	≥120.0 кВ	18.00 кг	массивные опорные основания катушек реакторов и трансформаторов	К товару →
15 мм	≥120.0 кВ	22.50 кг	конструкционные плиты под силовые узлы класса F (нарезка/механобработка)	К товару →
20 мм	≥120.0 кВ	30.00 кг	массивные опорные основания силовых трансформаторов класса F	К товару →
30 мм	≥120.0 кВ	45.00 кг	массивные опорные плиты под силовые трансформаторы и реакторы	К товару →

* Расчётное пробивное: ЭП ≥45 кВ/мм × толщину, не более 120 кВ. Для толщин ≥3 мм пробивное напряжение определяется качеством материала и распределением дефектов, а не только геометрией. Толстые форматы 6–30 мм — полуфабрикат для нарезки клиньев и опорных деталей класса F, не для прямой опрессовки тонкостенных манжет. Фактические значения для конкретной партии — по паспорту качества.

Как выбрать толщину ФИФП-АПЛ под изделие

0,125–0,30 мм — манжеты малых ДПТ и тонкостенные детали

Коллекторные манжеты для машин до 5–10 кВт, фасонные шайбы под нажимные кольца малых коллекторов, межслойные прокладки в катушках электромагнитов класса F. Расчётное пробивное 5,6–13,5 кВ — рабочие напряжения до 1000 В с многократным запасом. Минимальный радиус формования = 8× толщины.

0,35–0,60 мм — стандартные коллекторные манжеты класса F

Основной диапазон для коллекторных манжет общепромышленных ДПТ мощностью 10–250 кВт. Расчётное пробивное 15,8–27 кВ — перекрывает межламельные напряжения с запасом ×5–×10. ФИФП-АПЛ 0,40 мм — наиболее универсальная позиция для согласования.

0,70–1,50 мм — конусы и цилиндры машин класса F

Изоляционные конусы крупных ДПТ класса F, формованные цилиндры для прохода шин. Расчётное пробивное 31,5–67,5 кВ. Толщина 1–1,5 мм обеспечивает необходимую жёсткость конуса без пресс-формы после охлаждения.

2–5 мм — конструкционные изоляционные детали

Фасонные опорные детали, кронштейны, переходники для аппаратуры класса F. При толщинах 2–5 мм возможна механическая обработка: фрезерование, сверление, нарезка резьбы. Формование при этих толщинах требует повышенного давления (12–18 МПа) и более длительной выдержки.

6–30 мм — опорные клинья и плиты для распредустройств

Толстые форматы поставляются как полуфабрикат для нарезки опорных деталей и оснований катушек в распределительных устройствах класса F. Прямая горячая опрессовка тонкостенных манжет из такой толщины нецелесообразна — для манжет используются толщины 0,125–2 мм. Толстые плиты предназначены под механическую обработку и формование многослойного пакета по сложной геометрии.

ФИФП-АПЛ по ГОСТ 26103-84 и ТУ изготовителя

ГОСТ 26103-84 определяет базовые требования ко всем формовочным слюдопластам: содержание слюды, методы испытаний, правила приёмки, допуски на толщину. Конкретные параметры конкретной марки — в ТУ изготовителя.

ООО «ИзолитПром» производит ФИФП-АПЛ по ТУ 273314-013-32394549-2018. ТУ соответствует ГОСТ и детализирует:

• ЭП ≥45 кВ/мм средняя — выше минимального требования ГОСТ для формовочных слюдопластов благодаря армирующей ПЭТ-Э или полиимидной плёнке.
• Температурный диапазон формования 130–160 °C с указанием оптимальных значений давления для каждой группы толщин.
• Размерный ряд 0,125–30 мм с допусками по толщине ±10 % для тонких (до 0,50 мм) и ±5 % для остальных.
• Содержание слюды ≥75 % (несколько ниже типового ≥80 % за счёт армирующей плёнки в массе композита).
• Паспорт качества с фактическими значениями ЭП и расслаиваемости для каждой партии.

В технических требованиях допустима ссылка как на «ФИФП-АПЛ по ГОСТ 26103-84», так и на «ФИФП-АПЛ по ТУ 273314-013-32394549-2018».

Совместимость ФИФП-АПЛ с пропиточными лаками класса F

ФИФП-АПЛ совместим со всеми пропиточными лаками класса F — эпоксидными (ЭП-91, ЭП-92), полиэфирно-эпоксидными (ПЭ-993), полиэфирно-имидными модификаций F. Пропитка готовой манжеты или формованной детали в лаке формирует монолитную систему изоляции и увеличивает электрическую прочность сборного узла на 15–25 %.

Стандартная технология пропитки сформованной манжеты:

• Предварительная сушка при 80 °C в течение 2–4 часов (удаление сорбированной влаги после формования).
• Погружение в лак: 15–30 минут для манжет малых ДПТ, 30–60 минут для крупных машин.
• Стекание избытка 15–30 минут вертикально.
• Отверждение по паспорту лака: 130 °C 4 часа для ЭП-91, 150 °C 2 часа для ЭП-9114F.

Армирующая ПЭТ-Э плёнка ФИФП-АПЛ при температуре отверждения лака (130–150 °C) сохраняет адгезию к слюдопласту и не отслаивается. Применение лаков класса H (ЭП-9114H, КО-916) с ФИФП-АПЛ не имеет смысла — система всё равно будет работать как класс F (по самому слабому компоненту, то есть полиэфирному связующему ФИФП-АПЛ).

Хранение и транспортировка ФИФП-АПЛ

Гарантийный срок — 6 месяцев со дня изготовления. Условия хранения: закрытое отапливаемое помещение, температура +5...+35 °C, относительная влажность ≤80 %. Не допускать попадания растворителей, масел, кислот, щелочей. Хранить плашмя в исходной упаковке вдали от тепловых приборов.

Транспортировка крытым транспортом от –40 °C до +50 °C. После транспортировки при отрицательных температурах — выдержка в помещении 12–24 часа перед применением (предотвратит конденсацию влаги на плёнке).

После истечения гарантийного срока слюдопласт не теряет физических свойств (полиэфир, флогопит и ПЭТ-Э химически стабильны при нормальных условиях), но требует переаттестации — контроль ЭП и расслаиваемости. На практике материал сохраняет паспортные характеристики 1,5–2 года при надлежащем хранении.

Контроль качества и паспорт партии ФИФП-АПЛ

Каждая партия проходит инструментальный контроль по ГОСТ 25045-81 с занесением результатов в паспорт качества:

• Электрическая прочность — по ГОСТ 6433.1-71, образцы из 5–10 точек партии. Норма ≥45 кВ/мм средняя.
• Удельное объёмное сопротивление — по ГОСТ 6433.2-71. Норма ≥1×10¹² Ом·м.
• Расслаиваемость — испытание на изгиб, норма ≤1 %.
• Массовая доля слюды — гравиметрия по ГОСТ. Норма ≥75 %.
• Геометрия — толщина микрометром в 9 точках, допуски по ГОСТ 26103-84.
• Адгезия армирующей плёнки — испытание на отслоение. Норма — плёнка не отслаивается при изгибе на мандреле диаметром 8× толщины.
• Содержание летучих — выжигание при 180 °C, гравиметрия. Норма ≤1,5 %. Превышение указывает на недоотверждение связующего.

Паспорт качества с фактическими значениями и подписью ОТК выдаётся с каждой отгрузкой бесплатно. Сертификат соответствия ГОСТ Р — это отдельный документ независимого органа сертификации (получается изготовителем при добровольной сертификации); в комплекте поставки идёт копия сертификата при наличии.

Типичные ошибки при выборе и применении ФИФП-АПЛ

Использование при температурах выше 155 °C длительно

ФИФП-АПЛ — класс F = 155 °C. Это предел длительной работы полиэфирного связующего. При длительной работе выше 155 °C полиэфир ускоренно деструктирует — связующее теряет адгезию к слюдопласту, ПЭТ-Э плёнка деформируется, ресурс изоляции сокращается с 20 лет до 1–3 лет. Для рабочих температур 155–180 °C нужен ФИФК-АПМ или ФИФК-ТПМ (класс H, кремнийорганика).

Расчёт ЭП по плато для толстых деталей

Для толщин выше 3 мм пробивное напряжение выходит на физический плато ~120 кВ — пробой определяется не геометрической толщиной, а распределением дефектов внутри материала. Расчёт «возьмём 45 кВ/мм × 30 мм = 1350 кВ» неверен. Реальное пробивное 30-миллиметровой плиты — 80–120 кВ в зависимости от партии и качества опрессовки. Для критичных приложений — заказывать партию с расширенными испытаниями ЭП в нескольких точках.

Применение толстых форматов 10–30 мм для прямой опрессовки манжет

Толстые форматы поставляются как полуфабрикат для нарезки клиньев, опорных подкладок и формования многослойного пакета по сложной геометрии. Прямая горячая опрессовка тонкостенной коллекторной манжеты из 10–30 мм заготовки нецелесообразна — связующее не успевает прогреться по всей толщине, формование идёт неравномерно. Для манжет используются толщины 0,125–2 мм.

Армирование с внутренней стороны изделия

При формовании манжеты или конуса армирующая плёнка должна располагаться с внешней стороны изделия — это обеспечивает максимальную электрическую прочность поверхности и лучшую адгезию к финишному лаку. Установка плёнки с внутренней стороны снижает ЭП поверхности на 10–15 % и затрудняет лакирование.

Условное обозначение при заказе ФИФП-АПЛ

Стандартная форма	Слюдопласт формовочный ФИФП-АПЛ 0,40 мм 580×880 мм ГОСТ 26103-84
С ТУ изготовителя	Слюдопласт формовочный ФИФП-АПЛ 0,40 мм, ТУ 273314-013-32394549-2018
С указанием количества	ФИФП-АПЛ 0,30 мм 580×880 мм, 100 листов, ГОСТ 26103-84
С полиимидной плёнкой	ФИФП-АПЛ 0,40 мм с плёнкой ПМ (вместо ПЭТ-Э), 580×880 мм, ТУ 273314-013-32394549-2018
Развёртка манжеты	ФИФП-АПЛ 0,40 мм, развёртка манжеты по черт. №..., ГОСТ 26103-84

Частые вопросы о ФИФП-АПЛ

Чем ФИФП-АПЛ отличается от ФИФК-АПМ?

Принципиальное отличие — связующее. ФИФП-АПЛ: полиэфирное = класс F (155 °C). ФИФК-АПМ: кремнийорганическое = класс H (180 °C). Оба армированы плёнкой, но у ФИФП-АПЛ — ПЭТ-Э или полиимидная для класса F, у ФИФК-АПМ — полиимидная матовая для класса H. ФИФП-АПЛ дешевле на 30–50 % и технологичнее формуется при умеренных температурах. Если рабочая температура ≤155 °C — ФИФП-АПЛ. При 155–180 °C — только ФИФК-АПМ.

Можно ли использовать ФИФП-АПЛ при температуре выше 155 °C?

Длительно — нет. Кратковременные перегревы до 175–180 °C допустимы (правило Монтсингера). Для длительной работы при 180 °C — ФИФК-АПМ или ФИФК-ТПМ. Полиэфирное связующее при длительном нагреве выше 155 °C ускоренно деструктирует — ресурс изоляции сокращается в 4–10 раз.

Какое давление нужно при формовании ФИФП-АПЛ?

5–18 МПа в зависимости от толщины листа и сложности геометрии. Тонкие 0,125–0,5 мм при 5–8 МПа, средние 0,6–2 мм при 8–14 МПа, толстые 3–5 мм при 14–18 МПа. Толстые 6–30 мм — преимущественно нарезка/механобработка, не прямая опрессовка. Недостаточное давление даёт неполное заполнение формы; избыточное — выдавливание связующего на облой и расслаивание.

В чём разница между ПЭТ-Э и ПМ плёнкой в составе ФИФП-АПЛ?

ПЭТ-Э (полиэтилентерефталат-электроизоляционный, лавсан-Э) — стандартная плёнка для класса F: дешевле, температура плавления 250 °C, температура стеклования 70 °C. ПМ (полиимидная плёнка, Kapton-класса) — дороже, температура плавления 410 °C, температура стеклования 360 °C. По умолчанию поставляется с ПЭТ-Э. По согласованию — с ПМ для расширения кратковременной стойкости при перегревах. Класс длительной работы (F = 155 °C) определяется полиэфирным связующим, а не плёнкой — поэтому замена на ПМ не повышает класс.

Нужна ли дополнительная пропитка готовой манжеты лаком?

Для большинства применений — да, рекомендуется. Эпоксидный или полиэфирно-эпоксидный лак класса F (ЭП-91, ПЭ-993) увеличивает ЭП собранного узла на 15–25 %, заполняет микрозазоры между манжетой и коллекторным пакетом, повышает влагостойкость. Применение лаков класса H (для класса F системы) бессмысленно — общий класс системы определяется самым слабым компонентом.

Минимальная партия и сроки поставки?

Минимум — 1 лист 580×880 мм. Основные толщины 0,30–0,50 мм — отгрузка за 24–48 часов со склада в Москве. Тонкие 0,125–0,25 и толстые 0,6–5 мм — по согласованию, срок 7–14 рабочих дней. Толстые 6–30 мм — 1–7 дней при наличии остатков, 14–30 дней под заказ. Тираж от 100+ листов — производственная партия с фиксацией цены.

Подходят ли толщины 10–30 мм для горячей опрессовки манжет?

Нет. Толстые форматы поставляются как полуфабрикат для нарезки клиньев и опорных деталей. Прямая горячая опрессовка тонкостенной коллекторной манжеты из 10–30 мм заготовки технологически нецелесообразна — связующее не прогревается по всей толщине, формование неравномерно. Для манжет используйте толщины 0,125–2 мм.

Чем паспорт отличается от сертификата соответствия?

Паспорт качества — это документ изготовителя с фактическими значениями параметров конкретной партии (ЭП, расслаиваемость, толщина в 9 точках). Выдаётся с каждой отгрузкой бесплатно. Сертификат соответствия ГОСТ Р — это документ независимого органа сертификации, подтверждающий соответствие материала требованиям стандарта. Получается изготовителем отдельно при добровольной сертификации; в комплекте поставки идёт копия сертификата.

Нормативные источники по ФИФП-АПЛ

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт, методы испытаний, требования к формовочным слюдопластам всех марок.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определение классов F (155 °C) и H (180 °C).
• ГОСТ 25045-81 «Материалы электроизоляционные. Методы испытаний» — методики определения ЭП, объёмного сопротивления, расслаиваемости.
• ГОСТ 6433.1-71 «Материалы электроизоляционные твёрдые. Методы определения электрической прочности при переменном напряжении частоты 50 Гц».
• ГОСТ 6433.2-71 «Определение электрического сопротивления при постоянном напряжении».
• ТУ 273314-013-32394549-2018 — технические условия ООО «ИзолитПром» в рамках ГОСТ 26103-84, конкретные параметры ФИФП-АПЛ, размерный ряд, маркировка партий.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2, § 19 «Слюдоматериалы» — параметры формовочных слюдопластов класса F.

Купить слюдопласт формовочный ФИФП-АПЛ со склада в Москве

27 толщин 0,125–30 мм. Лист 580×880 мм. Основной диапазон 0,30–0,50 мм — отгрузка за 24–48 часов из Москвы. Тонкие 0,125–0,25 и средние 0,6–5 мм — 7–14 дней по согласованию. Толстые 6–30 мм — полуфабрикат для опорных деталей, 1–30 дней. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 листов. Возможны развёртки манжет и фасонных шайб по чертежу.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
