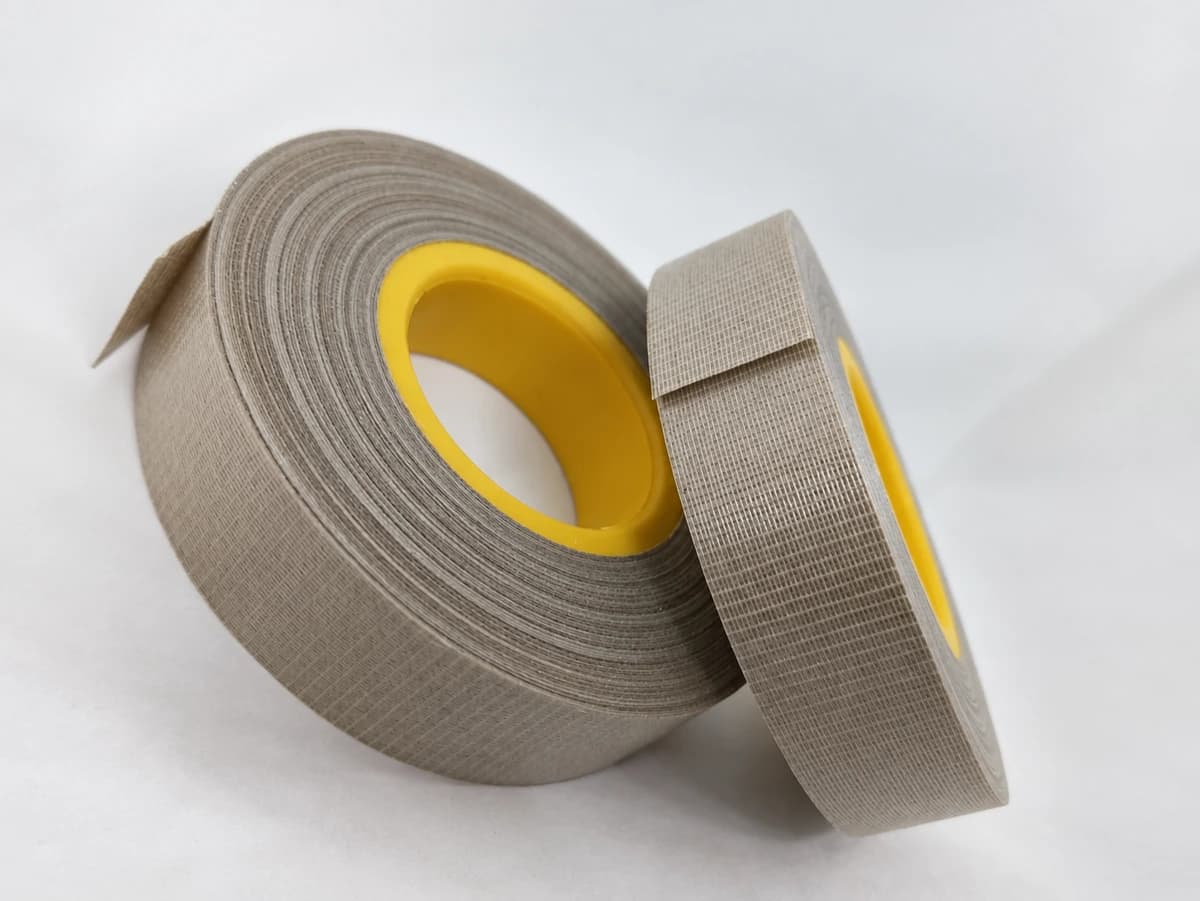

Лента Элмикатерм 529099
Предварительно пропитанная лента на электроизоляционном компаунде с двусторонним армированием стеклотканью для корпусной и витковой изоляции электрических машин и аппаратов.
Нормативная документация: ТУ 3492-038-50157126-2003. Температурная характеристика технического листа — класс H, до 180 °C.
Характеристики: Лента Элмикатерм 529099
Данные технического листа по толщине
| Толщина, мм | Подтверждённые показатели |
|---|---|
| 0,11 | Допуск толщины: ±0,01 мм; Разрушающая нагрузка при растяжении: 100 Н/см; Электрическая прочность: 25 кВ/мм; Поверхностная плотность слюдяной бумаги: 60±3 г/м²; Поверхностная плотность стеклоткани: 2×(24±3) г/м²; Поверхностная плотность связующего: 39±10 г/м²; Массовая доля летучих веществ, не более: 1.5 %; Поверхностная плотность: 153±20 г/м²; Гарантийный срок хранения: 3 (6 при 5 °C) мес. |
| 0,13 | Допуск толщины: ±0,02 мм; Разрушающая нагрузка при растяжении: 240 Н/см; Электрическая прочность: 25 кВ/мм; Поверхностная плотность слюдяной бумаги: 65±4 г/м²; Поверхностная плотность стеклоткани: 2×(33±3) г/м²; Поверхностная плотность связующего: 66±10 г/м²; Массовая доля летучих веществ, не более: 1.5 %; Поверхностная плотность: 207±20 г/м²; Гарантийный срок хранения: 3 (6 при 5 °C) мес. |
| 0,15 | Допуск толщины: ±0,02 мм; Разрушающая нагрузка при растяжении: 240 Н/см; Электрическая прочность: 25 кВ/мм; Поверхностная плотность слюдяной бумаги: 85±5 г/м²; Поверхностная плотность стеклоткани: 2×(33±3) г/м²; Поверхностная плотность связующего: 75±20 г/м²; Массовая доля летучих веществ, не более: 1.5 %; Поверхностная плотность: 236±30 г/м²; Гарантийный срок хранения: 3 (6 при 5 °C) мес. |
| 0,17 | Допуск толщины: ±0,02 мм; Разрушающая нагрузка при растяжении: 240 Н/см; Электрическая прочность: 25 кВ/мм; Поверхностная плотность слюдяной бумаги: 100±5 г/м²; Поверхностная плотность стеклоткани: 2×(33±3) г/м²; Поверхностная плотность связующего: 80±20 г/м²; Массовая доля летучих веществ, не более: 1.5 %; Поверхностная плотность: 246±32 г/м²; Гарантийный срок хранения: 3 (6 при 5 °C) мес. |
Для срока хранения первое значение технического листа относится к температуре 15–35 °C, значение в скобках — к 5 °C. Это не разрешение хранить или перевозить ленту при иных отрицательных температурах.
Таблица воспроизводит информационные значения технического листа производителя: сам источник отдельно указывает, что они не являются минимальными или максимальными нормами. Остальные параметры и соответствие конкретной изоляционной системе проверяются по действующему ТУ, конструкторской документации и паспорту партии.
Источник характеристик: технический лист «Ленты электроизоляционные слюдинитовые / слюдопластовые пропитанные», 2016.
Документы: Лента Элмикатерм 529099
Заказ и подбор
При запросе укажите марку 529099, толщину, ширину, количество и требования проекта. Наличие, срок поставки и комплект документов подтверждаются в предложении на конкретную партию.
