Лента слюдинитовая ЛСЭК-5СПл — поставка со склада

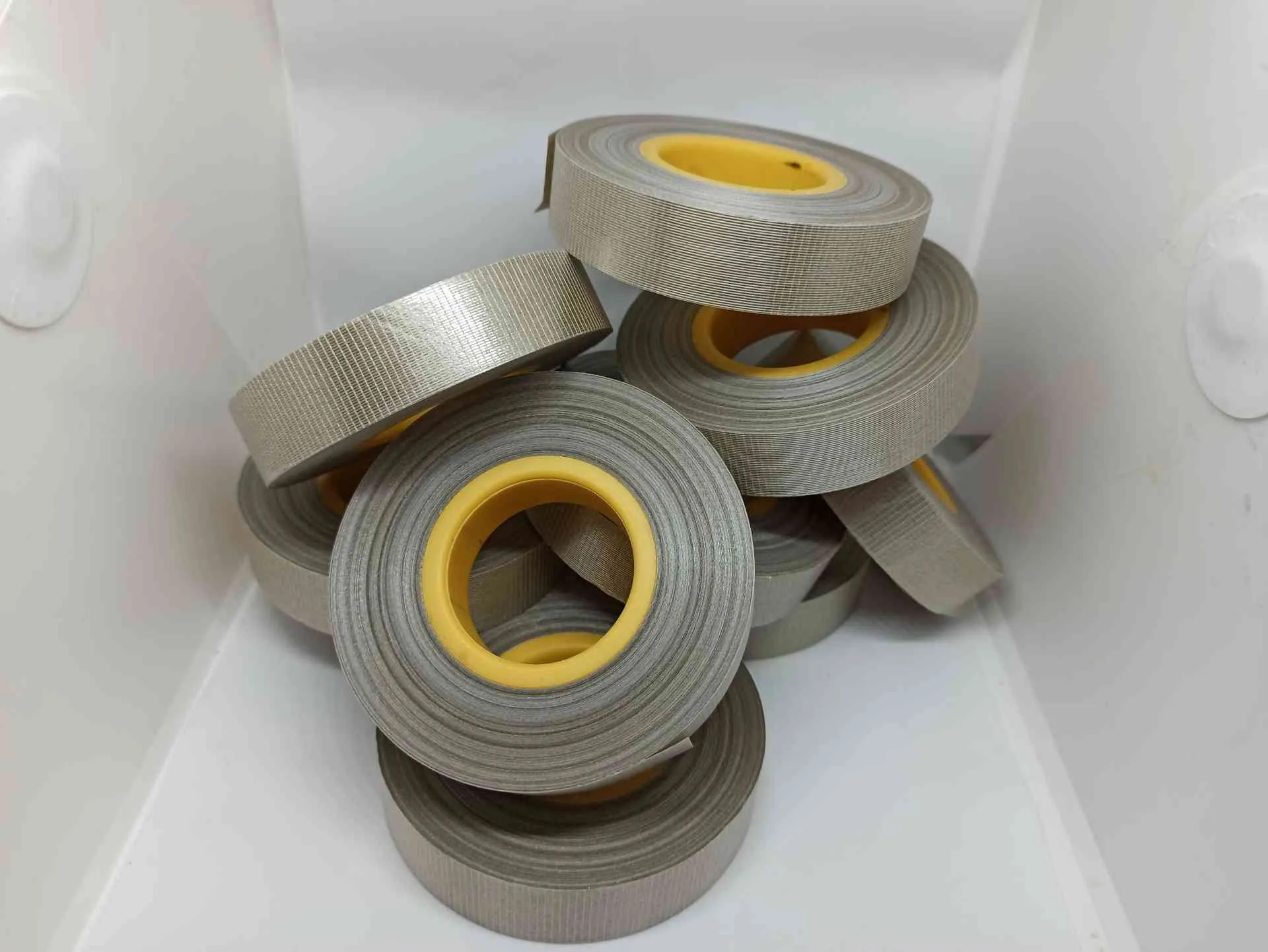

Лента слюдинитовая ЛСЭК-5СПл — гибкая электроизоляционная лента на основе слюдяной бумаги из мусковита, с электроизоляционным компаундом (рецептура с индексом 5 по ТУ) в качестве связующего. Армируется с одной стороны стеклосеткой, с другой — тонкой полиэтилентерефталатной (ПЭТФ) плёнкой; в обозначении это и зашифровано — «СПл» = стеклосетка + плёнка. Класс нагревостойкости — F (155 °C) по ГОСТ 8865-93; выпускается по тем же техническим условиям ТУ 16-91 И02.0168.001, что и базовая серия ЛСК-110. Поставляется в роликах для ручной и механизированной намотки. Основное назначение — корпусная и витковая изоляция катушечных обмоток высоковольтных машин до 6 кВ и низковольтных машин общего назначения.

Принципиальное отличие от родственной ЛСЭК-5ТПл одно — стеклосетка вместо стеклоткани. На электрические характеристики замена не влияет: при 0,11 мм обе ленты дают 36 кВ/мм, при 0,13 мм — 30 кВ/мм. Влияет на механику: удельная разрушающая нагрузка СПл — 72 Н/см на всех толщинах против 60–120 Н/см у ТПл. Зато стеклосетка гибче и легче укладывается на участках со сложной геометрией витка. Это ключевая развилка серии — «прочность vs гибкость», как и в семействе ЛСК-110 с выбором между ЛСК-110-ТПл и ЛСК-110-СПл.

⚠️ Не путать ЛСЭК-5СПл с ЛСЭП-934-СПл. Структура подложек одна и та же (стеклосетка + ПЭТФ), и обе ленты класса F, но связующее принципиально разное: у ЛСЭК-5 — простой электроизоляционный компаунд (пробивное в точке ≥1,4 кВ), у ЛСЭП-934 — эпоксидно-полиэфирный лак ЭП-934 (пробивное в точке ≥3,5 кВ). Замена ЛСЭП-934-СПл на ЛСЭК-5СПл в системах с высокой импульсной нагрузкой недопустима — не пройдёт по гарантированному пробою.

Что означает марка ЛСЭК-5СПл

Каждый знак в обозначении ленты — функциональная характеристика, прямо влияющая на свойства материала. Расшифровка по ТУ 16-91 И02.0168.001:

• Л — лента (тип материала, в отличие от листового миканита Г / Ф / П)
• С — слюдинитовая (на основе слюдяной бумаги — щипаной слюды-мусковита, переработанной в листовой материал; не путать со слюдопластовыми лентами серии ЛСП и слюдяными лентами на щипаной чешуйке)
• Э — электроизоляционный компаунд как тип связующего. Это не эпоксидно-полиэфирная система марки ЭП-934 (как у ЛСЭП), а более простой компаунд с собственным индексом по ТУ. Один из вариантов трактовки в отраслевой документации — «Э» как «электротехнический» или «электроизоляционный» состав; на свойства это толкование никак не влияет.
• К — композиционная (многослойная конструкция: слюдяная бумага + армирующие подложки + связующее, склеенные в единый материал)
• 5 — внутренний индекс рецептуры компаунда по ТУ 16-91 И02.0168.001, не свойство и не температура. Цифра 5 закреплена за конкретной рецептурой связующего класса F; в других марках слюдинитовых лент того же ТУ соседние индексы (3, 7, 9 и т.д.) обозначают свои варианты — но для серии ЛСЭК это именно «5», и менять его при заказе не нужно.
• С (после дефиса) — стеклоСетка с одной стороны ленты как первая подложка (плотность стеклосетки — около 33±3 г/м² по datasheet)
• Пл — Плёнка ПЭТФ с другой стороны ленты (полиэтилентерефталатная плёнка, плотность 14–28 г/м² в зависимости от толщины ленты)

Уточнение по индексу 5: это не класс нагревостойкости (по ГОСТ 8865-93 классы обозначаются только буквами Y/A/E/B/F/H/C, цифрового класса «5» не существует), не кратность электрической прочности, не процент содержания связующего. Это внутренний кодовый номер компаунда по ТУ, удобный для производственного учёта. Реальные параметры — в таблицах ниже.

Варианты подложек серии ЛСЭК-5: ТПл и СПл

В отличие от расширенной номенклатуры ЛСК-110 (где четыре исполнения подложек — ТПл, СПл, ТТ, СТ), серия ЛСЭК-5 по ТУ 16-91 И02.0168.001 выпускается всего в двух базовых вариантах. Сама слюдяная бумага и связующее одинаковы; отличается только конструкция «обёртки», что определяет механические характеристики и применимость:

Вариант	Подложки	Толщины, мм	Прочность Н/см	Назначение
ЛСЭК-5ТПл	стеклоткань + ПЭТФ-плёнка	0,08; 0,09; 0,11; 0,13	60–120	Корпусная и витковая изоляция при повышенных механических нагрузках; механизированная намотка с натяжением
ЛСЭК-5СПл (этот раздел)	стеклосетка + ПЭТФ-плёнка	0,10; 0,11; 0,13	72	Те же применения при пониженных механических нагрузках; ручная намотка катушек сложной геометрии

Источник — datasheet серии ЛСЭК и сводный каталог характеристик слюдинитовых лент. Электрическая прочность вариантов с одной плёночной подложкой (ТПл и СПл) при сопоставимых толщинах одинакова: 0,11 мм даёт 36 кВ/мм у обоих, 0,13 мм — 30 кВ/мм. ПЭТФ-плёнка отвечает за электрический барьер; стеклоткань vs стеклосетка — только за механику.

Ключевое инженерное различие ТПл и СПл — в характере армирующего слоя. Стеклоткань — плотное полотно с высокой удельной разрывной нагрузкой и относительно низкой эластичностью; стеклосетка — редкое сетчатое плетение с прочностью 72 Н/см на всех толщинах и в 2–3 раза большей растяжимостью. На прямом цилиндрическом участке катушки разница незаметна; на лобовых частях и конусных переходах стеклосетка укладывается без морщин и складок. Тонкие толщины 0,08–0,09 мм у СПл по ТУ не выпускаются — стеклосетка не даёт нужной устойчивости геометрии при таких малых толщинах ленты.

Технические характеристики ЛСЭК-5СПл

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O)
Связующее	Электроизоляционный компаунд, индекс рецептуры 5 по ТУ 16-91 И02.0168.001
Подложка №1	Стеклосетка, 33±3 г/м² (для всех толщин)
Подложка №2	Полиэтилентерефталатная (ПЭТФ) плёнка: 14±2 г/м² (для 0,10 мм) / 17±2 г/м² (для 0,11 мм) / 28±3 г/м² (для 0,13 мм)
Массовая доля слюды, не менее	30 %
Массовая доля связующего	20–30 %
Массовая доля летучих, не более	2 %
Класс нагревостойкости	F, длительно до 155 °C (ГОСТ 8865-93)
Пробивное напряжение в отдельных точках, не менее	1,4 кВ для всех толщин
Электрическая прочность средняя	30–40 кВ/мм в зависимости от толщины (см. таблицу ниже)
Удельная разрушающая нагрузка при растяжении	72 Н/см для всех трёх толщин
Режим отверждения связующего	10–16 часов при 160 °C
Способ намотки	Ручная и механизированная (лента гибкая при комнатной температуре, подогрев перед намоткой не требуется)
Намотка ориентирована	Плёнкой наружу (барьерный слой обращён к поверхности обмотки, стеклосетка — к токоведущему элементу)
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики или рулоны диаметром 100±10 мм; ширина — по согласованию (типовой ряд: 15, 20, 23, 25, 30, 35 мм; до 870 мм по запросу); внутренний диаметр втулки 36±1 мм (жёсткая) или 76±1 мм для рулонов

Источник нормативных значений — ТУ 16-91 И02.0168.001 ТУ, разделы по электрической прочности, механическим характеристикам, упаковке и хранению. Удельное объёмное сопротивление и тангенс угла диэлектрических потерь tg δ для серии ЛСЭК-5 в этом ТУ не нормируются — это особенность отраслевого ТУ образца 1991 года, ориентированного на гарантированный пробой как ключевой нормированный параметр. Если для конкретного применения критичны диэлектрические потери — параметр может быть запрошен дополнительно как справочный.

Условное обозначение ЛСЭК-5СПл при заказе

По ТУ 16-91 И02.0168.001 в обозначение ленты при заказе входят: марка, толщина, ширина ролика, ТУ. Примеры:

Толщина 0,10 мм, ширина ролика 25 мм	Лента ЛСЭК-5СПл 0,10×25 ТУ 16-91 И02.0168.001
Толщина 0,11 мм, ширина ролика 30 мм	Лента ЛСЭК-5СПл 0,11×30 ТУ 16-91 И02.0168.001
Толщина 0,13 мм, ширина ролика 20 мм, по чертежу заказчика	Лента ЛСЭК-5СПл 0,13×20 ТУ 16-91 И02.0168.001 по черт. № __

Стандартный ряд ширин по ТУ — 15, 20, 23, 25, 30, 35 мм; нестандартные ширины и резка узких ленточек 4–10 мм для микродвигателей — по согласованию. При заказе указывайте также количество роликов и желаемую длину намотки на ролик. Для серии ЛСЭК-5 в варианте СПл толщины 0,08 и 0,09 мм по ТУ не предусмотрены — нужны они только если в спецификации заказчика жёстко прописана именно ЛСЭК-5; в этом случае подставляется ЛСЭК-5ТПл аналогичной толщины.

Электрические характеристики ЛСЭК-5СПл по толщинам

В отличие от листовых миканитов с одинаковой нормированной электрической прочностью в широком диапазоне толщин, для серии ЛСЭК-5 ТУ задаёт индивидуальное значение прочности для каждой толщины. Зависимость монотонно убывающая: чем толще слюдяной слой, тем больше вероятность пути пробоя через локальные дефекты слюдяной набивки.

Толщина, мм	Эл. прочность кВ/мм, не менее	Пробивное в точках, кВ	Прочность Н/см	Поверхн. плотность г/м²
0,10 ±0,01	40	≥1,4	72	155±23	К товару →
0,11 ±0,01	36	≥1,4	72	165±25	К товару →
0,13 ±0,02	30	≥1,4	72	205±25	К товару →

Источник нормативных значений — ТУ 16-91 И02.0168.001, таблицы электрической прочности и поверхностной плотности. Удельная разрушающая нагрузка одинакова для всех трёх толщин — 72 Н/см: это особенность стеклосетки как армирующего слоя, прочность которой определяется плотностью плетения сетки, а не толщиной ленты. У варианта ТПл с той же серии ЛСЭК-5 прочность растёт со 60 до 120 Н/см с увеличением толщины. По электрической прочности при сопоставимых толщинах СПл и ТПл совпадают (0,11 мм — 36 кВ/мм у обоих, 0,13 мм — 30 кВ/мм). Различие — только в механической части.

Класс нагревостойкости F по ГОСТ 8865-93

Класс нагревостойкости F — один из семи стандартных классов изоляционных систем по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация». Длительная допустимая рабочая температура для класса F составляет 155 °C — это на 25 °C выше класса B (130 °C, к которому относится более ранняя серия ЛСК-110-ТПл) и на 25 °C ниже класса H (180 °C). Для ЛСЭК-5СПл ограничивающим элементом является электроизоляционный компаунд (связующее) и ПЭТФ-плёнка как одна из подложек: сама слюдяная бумага из мусковита термически выдерживает значительно больше (по справочникам — до 600 °C кратковременно), стеклосетка — до 500–600 °C, но компаунд и ПЭТФ ограничивают систему именно классом F.

При длительной эксплуатации выше 155 °C сначала стареет компаунд — теряет прочность сцепления со слюдой и подложками. На температурах 155–175 °C через несколько сотен часов появляются микротрещины в адгезионных слоях; выше 175 °C ПЭТФ-плёнка теряет эластичность и барьерный эффект пропадает — электрическая прочность падает на 25–40 % от паспортного значения. Полный отказ изоляции наступает обычно через несколько тысяч часов на температурах 170–180 °C. Для применений выше 155 °C — тяговые двигатели, генераторы класса H — нужны ленты с кремнийорганическим связующим (ЛСК-СС, Микатерм 452).

Отраслевые применения ЛСЭК-5СПл

Корпусная изоляция асинхронных двигателей до 6 кВ

Главное применение — корпусная изоляция всыпных и катушечных обмоток крупных асинхронных двигателей класса F мощностью от десятков до сотен киловатт. Лента укладывается в два слоя с перекрытием 50 %: внутренний — электрический барьер, внешний — дополнительная пробивная стойкость и механическая защита. Толщина 0,11 мм — ходовая для 660–1140 В, 0,13 мм — для 3–6 кВ. Преимущество СПл-варианта проявляется на лобовых частях обмотки: стеклосетка укладывается без морщин на поворотах и переходах к вылету; стеклоткань ТПл-варианта при том же радиусе изгиба даёт небольшие складки, которые приходится прожимать локальным натяжением. На плотных пазовых участках разницы между СПл и ТПл практически нет.

Витковая изоляция средневольтовых машин

В катушках с большим количеством витков из тонкого провода — двигатели 380–1140 В, обмотки возбуждения, катушки контакторов повышенной мощности — ЛСЭК-5СПл используется как витковая изоляция между соседними витками. Для витковой задачи важна тонкость суммарной изоляции, и здесь СПл с минимальной толщиной 0,10 мм — оптимальный выбор. Толщины 0,08–0,09 мм, доступные у ТПл-варианта, у СПл по ТУ не выпускаются — стеклосетка на таких толщинах не удерживает геометрию.

Полюсные катушки машин постоянного тока и возбудители турбогенераторов

В машинах постоянного тока класса F ЛСЭК-5СПл применяется для изоляции полюсных катушек главных и добавочных полюсов, обмоток возбуждения. Толщина 0,10–0,11 мм — для витковой изоляции в катушках на 220–440 В; 0,13 мм — для корпусной изоляции на 660 В и выше. Возбудители турбогенераторов (генераторы постоянного тока, питающие обмотку возбуждения главного агрегата) — отдельная типовая задача: гибкая сетка СПл удобна на участках сложной конфигурации, где геометрия важнее предельной механической прочности. На главном турбогенераторе с напряжением до 24 кВ ЛСЭК-5 не применяется — там нужны ленты с эпоксидно-полиэфирным связующим (ЛСЭН-526Т, Элмикатерм 524019).

Ремонт двигателей класса F

Существенная доля поставок идёт на ремонт ранее выпущенных машин класса F. При капитальном ремонте обмотчики традиционно используют ту же марку, что закладывалась в исходной конструкции — для сохранения паспортных характеристик и исключения вопросов от сертификационного органа. Замена на ленту класса H формально допустима, но требует пересогласования с ОТК и не даёт практической выгоды в системе, рассчитанной на 155 °C.

Технология намотки и отверждения ЛСЭК-5СПл

Лента ЛСЭК-5СПл — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется. Это отличает её от лент серии ЛСМ и ЛСЭН-526Т, где намотка идёт с обязательным подогревом до 60–80 °C. Для ЛСЭК-5 подогрев не нужен и вреден — компаунд при 50 °C начинает терять структуру, лента склеивается в ролике. Намотка возможна в двух режимах:

• Ручная намотка — основной режим для СПл-варианта. Применяется на ремонтных работах, в мелкосерийном производстве, при изготовлении катушек со сложной геометрией. Натяжение умеренное, ниже чем при работе с ТПл: стеклосетка имеет ограниченный запас прочности (72 Н/см), сильное натяжение даёт локальное растяжение с деформацией геометрии слоя.
• Механизированная намотка — допускается на лентоизолировочных станках с тщательно настроенным управлением натяжением. Скорость 0,2–0,5 м/с, ниже чем для ТПл. На крупносерийном производстве с типовыми диаметрами обмоток предпочтительнее использовать ЛСЭК-5ТПл — она лучше переносит станочные нагрузки.

Перекрытие при намотке: для витковой изоляции — 50 % (полуперекрытие), для корпусной — 50 % с локальным повышением до 67 % на участках выхода из паза. Лента наматывается плёнкой наружу: ПЭТФ-сторона обращена к окружению или к следующему слою, стеклосетка — к токоведущему элементу или нижележащему витку. Стандартное правило для всех слюдинитовых лент с асимметричной структурой подложек.

Режим отверждения готовой обмотки: 10–16 часов при 160 °C в сушильной печи или индукционной камере с контролем температуры по нескольким точкам обмотки. На стадии отверждения компаунд переходит из вязко-текучего состояния в твёрдое сшитое, образуя монолитную изоляцию между витками. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» состояния. Перед намоткой ролик выдерживается в условиях цеха (15–25 °C, влажность до 70 %) минимум 2 часа для выравнивания температуры.

Как выбрать толщину ЛСЭК-5СПл под рабочее напряжение

Выбор толщины ленты основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_ном,

где U_пр — пробивное напряжение слоя изоляции (с учётом числа слоёв и перекрытия), U_ном — номинальное рабочее напряжение между изолируемыми элементами. Для пропиточных систем с ЛСЭК-5СПл (после отверждения связующего и пропитки лаком) типичный коэффициент запаса — 3–5; для безпропиточной эксплуатации — 5–10. Конкретное значение выбирается с учётом класса машины, режима пусков, климатического исполнения.

Практический алгоритм выбора:

1. Определить номинальное напряжение между витками катушки U_вит и между обмоткой и корпусом U_корп (равно фазному напряжению машины).
2. Задать k_зап = 4 для общих условий или k_зап = 5 для условий с повышенной влажностью, частыми пусками, тяжёлым климатическим исполнением, высокой вероятностью импульсных перенапряжений.
3. Вычислить требуемое пробивное напряжение слоя: U_сл = k_зап × U_раб.
4. Подобрать толщину ленты так, чтобы при двух слоях с полуперекрытием итоговое пробивное напряжение было не ниже U_сл. Двойной слой с перекрытием 50 % даёт пробивное напряжение примерно равное E_пр × 2t (где t — толщина одного слоя).

Пример расчёта корпусной изоляции для двигателя 1140 В:

U_корп = 1140 / √3 ≈ 660 В (фазное)
k_зап = 4 → U_сл = 2,64 кВ
Толщина 0,11 мм даёт E_пр = 36 кВ/мм → одиночный слой 0,11 мм держит ≈ 4,0 кВ; двойной с перекрытием 50 % — ≈ 7,9 кВ. Запас 3-кратный сверх требуемого — толщина 0,11 мм оптимальна.
Для 6 кВ (фазное ≈ 3,5 кВ) при k_зап = 4 нужен U_сл ≈ 14 кВ → толщина 0,13 мм с двумя слоями даёт ≈ 7,8 кВ — мало; нужно три слоя или переход на 0,15 мм (а это уже не СПл-вариант, а другая марка) — для 6 кВ корректнее использовать ленту другой серии.

Для напряжения 6 кВ практичнее брать ЛСЭП-934-СПл с пробивным в точке ≥3,5 кВ — она при тех же толщинах даёт двукратный запас по гарантированному пробою. Для напряжений 380–1140 В типичный выбор по ЛСЭК-5СПл — 0,10 или 0,11 мм; для 3 кВ — 0,13 мм в два слоя.

Место ЛСЭК-5СПл в номенклатуре слюдинитовых лент

Слюдинитовые ленты группируются по нескольким признакам: по типу слюдяной бумаги (мусковит / флогопит), по связующему (компаундное / эпоксидное / эпоксидно-полиэфирное / кремнийорганическое), по подложкам, по классу нагревостойкости. ЛСЭК-5СПл занимает положение «средневольтовой ленты класса F на простом компаунде с гибкой подложкой» — между более прочной ТПл-сестрой и более электрически стойкой ЛСЭП-серией.

Группа лент	Связующее	Класс / темп.	Пробивное в точке	Типовое применение
ЛСК-110-ТПл	Эпоксидный компаунд (инд. 110)	B / 130 °C	≥1,4 кВ	Машины общего назначения класса B, ремонт
ЛСЭК-5СПл (этот раздел)	Электроизоляционный компаунд (инд. 5)	F / 155 °C	≥1,4 кВ	Машины класса F до 6 кВ, гибкая укладка
ЛСЭК-5ТПл	Электроизоляционный компаунд (инд. 5)	F / 155 °C	≥1,4 кВ	Машины класса F до 6 кВ, повышенная мех. нагрузка
ЛСЭП-934-СПл	Эпоксидно-полиэфирный (ЭП-934)	F / 155 °C	≥3,5 кВ	Тяговые и крупные ВВ-машины до 6 кВ
Элмикатерм 524019	Эпоксидно-полиэфирный	F / 155 °C	—	Современная замена с расширенным сроком хранения

В семействе слюдинитовых лент серия ЛСЭК-5 — это «средневольтовая рабочая лошадка» класса F: компаундное связующее проще и дешевле эпоксидно-полиэфирного, при этом нагревостойкость уже не B (как у ЛСК-110), а F. ЛСЭК-5 — логичная позиция между «бюджетной» ЛСК-110 (класс B) и «дорогой» ЛСЭП-934 (класс F с высоким пробоем). Для напряжений до 1140 В и систем без жёстких требований к импульсной стойкости — это самый рациональный выбор.

Современные аналоги и замены ЛСЭК-5СПл

За три десятилетия с момента принятия ТУ 16-91 рынок слюдинитовых лент существенно обновился: новые серии класса F с расширенным сроком хранения и улучшенным эпоксидно-полиэфирным связующим стали стандартом для серийного производства. Прямой современный аналог ЛСЭК-5СПл — лента Элмикатерм 524019.

Лента Элмикатерм 524019 — слюдинитовая лента с эпоксидно-полиэфирным связующим, класс F (155 °C). По геометрии (толщины, ширина роликов) и составу подложек повторяет линейку ЛСЭК-5; ключевые улучшения по сравнению с ЛСЭК-5СПл:

• Срок хранения 6/12 месяцев вместо 3/6 — удобнее для складских запасов на ремонтных базах с нерегулярным потреблением. Для предприятия, заказывающего ленту партиями раз в полгода, это критичная разница: ЛСЭК-5 нужно расходовать в 2 раза быстрее, иначе остатки превращаются в неаттестованную партию.
• Эпоксидно-полиэфирное связующее вместо простого компаунда — лучшая совместимость с современными пропиточными лаками типа КП-303Н и эпоксидными компаундами; повышенный гарантированный пробой в точке.
• Стабильность партий — серия Элмикатерм выпускается на современном оборудовании с автоматизированным контролем граммажа подложек; разброс параметров от партии к партии меньше, чем у ленты по ТУ 16-91 образца 1991 года.

Замена ЛСЭК-5СПл на Элмикатерм 524019 в системах класса F допустима без ограничений — параметры аналогичны или лучше. Обратная замена (Элмикатерм на ЛСЭК-5) — допустима только если в чертеже исходно указана ЛСЭК-5; в новом проекте логичнее сразу закладывать Элмикатерм. Для систем класса H и выше прямых преемников серии ЛСЭК-5 нет — там используется другой химический класс связующего (кремнийорганическое или полиимидное).

Совместимость с пропиточными составами

ЛСЭК-5СПл предназначена для работы в пропиточных изоляционных системах класса F — после намотки обмотка проходит вакуумно-нагнетательную (VPI) или капельную пропитку лаком класса F. Компаунд самой ленты даёт «черновое» сцепление слоёв при сушке; финальная электрическая прочность и монолитность изоляции достигаются после отверждения пропиточного лака. Совместимые составы:

• Эпоксидно-полиэфирные лаки класса F — КП-303Н, КП-50, ЭП-91 (отверждение при 150–160 °C). Максимальная электрическая прочность системы; ответственные двигатели и генераторы.
• Полиэфирные лаки класса F — ПЭ-933, ПЭ-953М (140–160 °C). Дешевле эпоксидно-полиэфирных, для машин общего назначения.
• Эпоксидные компаунды класса F — ЭП-220, КП-101 (130–160 °C). Хорошо совместимы с компаундом ленты химически.

Несовместимы: кремнийорганические лаки (КО-916, КО-921 — отверждение при 180–200 °C превышает класс F ленты, ПЭТФ-плёнка теряет свойства); битумные пропитки (устарели, химически частично растворяют компаунд); лаки класса B типа ГФ-95, МЛ-92 (105–125 °C — недостаточно для полного отверждения компаунда ленты).

Безпропиточная эксплуатация также возможна — после отверждения связующего самой ленты при 160 °C обмотка имеет работоспособную изоляцию. Но электрическая прочность и механическая стойкость в этом случае на 25–40 % ниже, чем после пропитки; режим применим для машин с пониженным напряжением и ограниченным ресурсом.

ТУ 16-91 И02.0168.001 и его особенности

ТУ 16-91 И02.0168.001 — отраслевой нормативный документ электротехнической промышленности СССР, принят в 1991 году. Тот же ТУ нормирует и серию ЛСК-110 (класс B), и серию ЛСЭК-5 (класс F) — это объясняется тем, что обе серии имеют одну композитную основу, отличаются только рецептурой связующего. Шифр расшифровывается:

• 16-91 — отраслевой ТУ электротехнической отрасли (код 16) выпуска 1991 года
• И02 — индекс группы изделий по системе ОКП — изоляционные материалы лентоформатные
• 0168.001 — внутренний регистрационный номер документа

Этот ТУ — отраслевой стандарт, не привязанный к конкретному производителю. При закупке у разных поставщиков лента ЛСЭК-5СПл должна быть идентичной по нормированным параметрам. На практике небольшие отличия в пределах допусков возможны (плотность подложек, поверхностная плотность готовой ленты), но электрическая прочность и пробивное должны быть одинаковыми. Важная особенность ТУ 16-91 в сравнении с ГОСТами — tg δ и удельное объёмное сопротивление не нормируются; нормирующим параметром выбран пробой. Если диэлектрические потери критичны (высокочастотные применения) — параметр запрашивается дополнительно как справочный.

Контроль качества и паспорт партии ЛСЭК-5СПл

Каждая партия поставляется с паспортом качества, в котором указываются: полное обозначение (марка, толщина, ширина, ТУ 16-91 И02.0168.001), номер партии и дата выпуска, результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке (толщина, поверхностная плотность, массовая доля связующего и летучих, электрическая прочность, пробивное напряжение в отдельных точках, удельная разрушающая нагрузка), результаты визуального осмотра (отсутствие складок, разрывов, отслоения подложек, нарушения стеклосетки), штамп ОТК с подписью контролёра.

Дополнительно по запросу — сертификат соответствия ТУ 16-91. Для поставок в атомную энергетику и оборонную промышленность проводятся расширенные испытания: повторное измерение электрической прочности после термоциклирования, испытание на стойкость к напряжению повышенной частоты, контроль геометрических параметров на каждом ролике. Срок действия паспорта равен гарантийному сроку хранения; по истечении срока — повторная аттестация партии.

Типичные ошибки при выборе и применении ЛСЭК-5СПл

1. Замена ЛСЭК-5ТПл на ЛСЭК-5СПл при механизированной намотке с натяжением

Самая распространённая ошибка экономии: вариант СПл (стеклосетка) дешевле ТПл (стеклоткань), и при поверхностной оценке кажется идентичным — связующее то же, толщины перекрываются. Но удельная разрывная нагрузка СПл — 72 Н/см против 60–120 Н/см у ТПл (на 0,11 и 0,13 мм у ТПл — 120 Н/см). На механизированной намотке станок обычно настроен под ТПл с натяжением 90–110 Н/см; при попытке использовать СПл лента рвётся каждые несколько метров намотки, выход годного падает, оператор вынужден снижать скорость станка. СПл оправдан только для ручной намотки и для лёгких катушек с малым диаметром.

2. Использование ЛСЭК-5СПл в системах с импульсной нагрузкой

Гарантированное пробивное напряжение в точке у ЛСЭК-5СПл — ≥1,4 кВ (как и у ЛСК-110-ТПл, как и у ЛСЭК-5ТПл). У ЛСЭП-934-СПл то же значение — ≥3,5 кВ, в 2,5 раза выше. На машинах с частыми коммутационными перенапряжениями, в системах с тиристорным или транзисторным управлением, в обмотках, подверженных грозовым импульсам, низкое пробивное в точке ЛСЭК-5СПл становится узким местом — за 1–2 года эксплуатации в импульсных режимах лента «прокалывается» в одной из точек и обмотка пробивается на корпус. Если конструктивно требуется устойчивость к импульсам — нужна замена на ленту серии ЛСЭП.

3. Эксплуатация при температуре выше 155 °C

Соблазн «вытянуть» класс F на 165–175 °C при перегрузках машины приводит к ускоренному старению компаунда и потере электрической прочности на 25–40 % за 1000–3000 часов работы. Если конструктивно требуется длительная работа выше 155 °C — нужна замена на ленту класса H (Микатерм 452, Элмикатерм 529099); попытка «продержаться на ЛСЭК-5» приводит к преждевременному пробою обмотки и капитальному ремонту в неплановый срок.

4. Намотка без учёта направления «плёнкой наружу»

ЛСЭК-5СПл асимметрична: с одной стороны — стеклосетка, с другой — ПЭТФ-плёнка. По технологии лента наматывается плёнкой наружу: барьерный плёночный слой обращён к окружающей среде или к следующему слою, стеклосетка прилегает к токоведущему элементу или к нижележащему витку. При намотке «наоборот» — стеклосеткой наружу — ухудшается адгезия со следующим слоем при отверждении, на поверхности готовой обмотки остаётся шероховатость, в которой может скапливаться пыль и влага. Электрические характеристики при этом не меняются, но эксплуатационная надёжность снижается.

5. Намотка из роликов с истёкшим гарантийным сроком хранения

После 3 месяцев хранения при 15–35 °C компаунд начинает медленную предполимеризацию: лента становится менее липкой, сцепление слоёв при намотке ухудшается, при последующем отверждении не достигается нужная монолитность изоляции. Использование «старых» роликов даёт изоляцию пониженной электрической прочности (на 10–25 % ниже паспортной) и сниженной механической стойкости. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация. Для предприятий, не успевающих расходовать ленту за 3 месяца, разумнее перейти на Элмикатерм 524019 с шестимесячным гарантийным сроком.

Хранение и транспортировка ЛСЭК-5СПл

Условия хранения по ТУ 16-91 И02.0168.001:

• Температура: 15–35 °C (гарантийный срок 3 месяца) или 5 °C (6 месяцев). При 5 °C — контроль влажности (не выше 75 %) и постепенный возврат к температуре цеха перед намоткой; конденсат на ленте нарушает адгезию связующего.
• Влажность воздуха: 45–75 % при 15–35 °C. Превышение 80 % — набухание слюдяной бумаги и снижение электрической прочности; ниже 45 % — подсыхание связующего и потеря липкости.
• Защита от прямых солнечных лучей — закрытые стеллажи или картонные коробки в темноте; ультрафиолет ускоряет старение ПЭТФ-плёнки и компаунда.
• Положение роликов: вертикально на торце с прокладками между рядами. Стеклосетка чувствительна к точечным нагрузкам — недопустимо ставить тяжёлые предметы на торец ролика.

Транспортировка — в крытом транспорте с защитой от осадков и прямого солнечного света. Допустимая температура от –40 до +40 °C; время в пути не должно сокращать общий гарантийный срок более чем на 25 %. По прибытии — проверка упаковки, дат, выборочный визуальный осмотр (целостность стеклосетки на торцевом срезе). При сомнении — запрос повторного паспорта или независимая аттестация.

Частые вопросы по ЛСЭК-5СПл

Что означает цифра «5» в марке ЛСЭК-5СПл — это класс или температура?

Ни то, ни другое. Цифра 5 — это внутренний индекс рецептуры электроизоляционного компаунда по ТУ 16-91 И02.0168.001. Реальный класс ленты — F (155 °C), реальная электрическая прочность — от 30 до 40 кВ/мм в зависимости от толщины. Индекс 5 закреплён за конкретной рецептурой связующего класса F; в других сериях по тому же ТУ цифровые индексы свои. По ГОСТ 8865-93 классы изоляции обозначаются только буквами (Y/A/E/B/F/H/C), цифрового класса «5» не существует.

Чем ЛСЭК-5СПл отличается от ЛСЭК-5ТПл?

Связующее, слюдяная бумага, класс нагревостойкости и нормированная электрическая прочность — одинаковые. Отличие одно: армирующая подложка. У СПл — стеклосетка (плотность 33±3 г/м², редкое плетение), у ТПл — стеклоткань (плотное полотно). Следствие: прочность на разрыв СПл — 72 Н/см на всех толщинах, у ТПл — 60–120 Н/см с увеличением толщины. СПл гибче и удобнее для ручной укладки на сложной геометрии; ТПл прочнее на станочной намотке. Тонкие толщины 0,08 и 0,09 мм есть только у ТПл; 0,10 мм есть только у СПл. Точки 0,11 и 0,13 мм есть в обоих исполнениях.

Чем ЛСЭК-5СПл отличается от ЛСЭП-934-СПл?

Структура подложек одинаковая, класс F одинаковый. Главное различие — в связующем: у ЛСЭК-5СПл это простой электроизоляционный компаунд (рецептура с индексом 5), у ЛСЭП-934-СПл — эпоксидно-полиэфирный лак ЭП-934. Следствие: гарантированное пробивное напряжение в точке у ЛСЭП-934-СПл выше — ≥3,5 кВ против ≥1,4 кВ у ЛСЭК-5СПл. На машинах с импульсными перенапряжениями, тяговых электродвигателях, машинах с частотным регулированием — нужен ЛСЭП-934. На обычных асинхронных двигателях общего назначения класса F до 6 кВ — достаточно ЛСЭК-5СПл.

Чем ЛСЭК-5СПл отличается от ЛСК-110-СПл?

Толщины и структура подложек практически совпадают (стеклосетка + ПЭТФ-плёнка), но класс нагревостойкости разный: у ЛСЭК-5СПл это F (155 °C), у ЛСК-110-СПл — B (130 °C). Связующее у ЛСК-110-СПл — эпоксидный компаунд с индексом 110, у ЛСЭК-5СПл — электроизоляционный компаунд с индексом 5; в ТУ 16-91 они идут как разные рецептуры. Электрические характеристики при одной толщине у ЛСК-110-СПл и ЛСЭК-5СПл практически совпадают — разница именно в нагревостойкости. ЛСЭК-5СПл выбирают, когда нужна работа при 130–155 °C; ЛСК-110-СПл — когда достаточно 130 °C и важна цена.

Нужен ли подогрев ленты перед намоткой?

Нет. ЛСЭК-5СПл гибкая при комнатной температуре (15–25 °C), подогрев не нужен и даже вреден — компаунд при 50 °C начинает терять структуру, лента склеивается в ролике. Подогрева требуют только ленты серии ЛСМ и ЛСЭН-526Т (там до 60–80 °C); для серии ЛСЭК это технологическая ошибка.

Можно ли заменить ЛСЭК-5СПл на Элмикатерм 524019?

Элмикатерм 524019 — современный аналог серии ЛСЭК-5 класса F с эпоксидно-полиэфирным связующим и расширенным сроком хранения (6/12 месяцев против 3/6 у ЛСЭК-5). Замена в системе класса F допустима без ограничений — параметры аналогичны или лучше. Если в спецификации заказчика жёстко прописано «ЛСЭК-5СПл по ТУ 16-91» — замену нужно согласовать с конструктором или ОТК, потому что формально это другая марка.

Нормативные и справочные источники

• ТУ 16-91 И02.0168.001 ТУ «Лента слюдинитовая» — отраслевой ТУ электротехнической промышленности СССР, 1991. Таблицы электрической прочности по толщинам, механических характеристик, разделы по классификации, основным параметрам, хранению и транспортировке.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани и стеклосетке, применяемым как подложки слюдинитовых лент.
• ГОСТ 24234-80 «Плёнка полиэтилентерефталатная» — требования к плёнке ПЭТФ, применяемой как одна из подложек ленты.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем, влияние влажности на свойства.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, замены устаревших марок.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.

Заказать ЛСЭК-5СПл по ТУ 16-91 И02.0168.001

Все нормированные толщины ленты ЛСЭК-5СПл (0,10; 0,11; 0,13 мм) — в наличии на складе ИзолитПром в типовых ширинах ролика 20, 25, 30 мм. Нестандартные ширины и узкие ленточки для микродвигателей изготавливаются под заказ за 7–14 рабочих дней. Поставка с паспортом качества по ТУ 16-91 на каждую партию; по запросу — копия сертификата соответствия. Доставка по России: ПЭК, Деловые Линии, СДЭК — отгрузка в течение 24 часов после оплаты.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом необходимой толщины, ширины ролика, количества и срока поставки. Скидка от 10 кг продукции; бесплатная консультация по выбору толщины под конкретное напряжение и тип машины.

Альтернативные варианты этой серии — ЛСЭК-5ТПл (стеклоткань + ПЭТФ, с тонкими толщинами 0,08–0,09 мм и повышенной механической прочностью). Для систем с импульсной нагрузкой — ЛСЭП-934-СПл с гарантированным пробоем ≥3,5 кВ. Современный аналог с расширенным сроком хранения — Элмикатерм 524019. Полный обзор номенклатуры — в разделе слюдинитовые ленты.
