Лента слюдяная ЛСП-С-ТПл — поставка со склада и под заказ

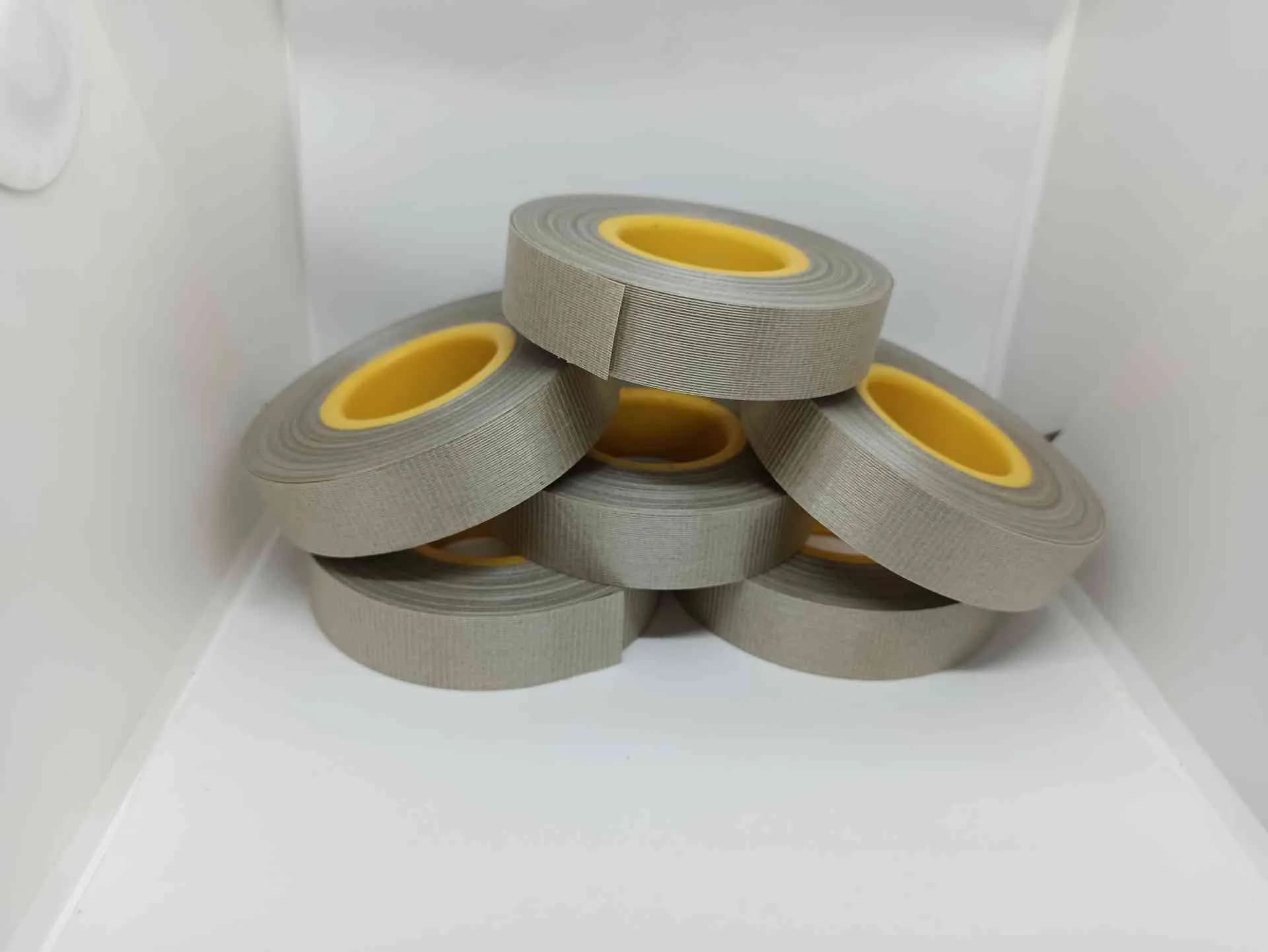

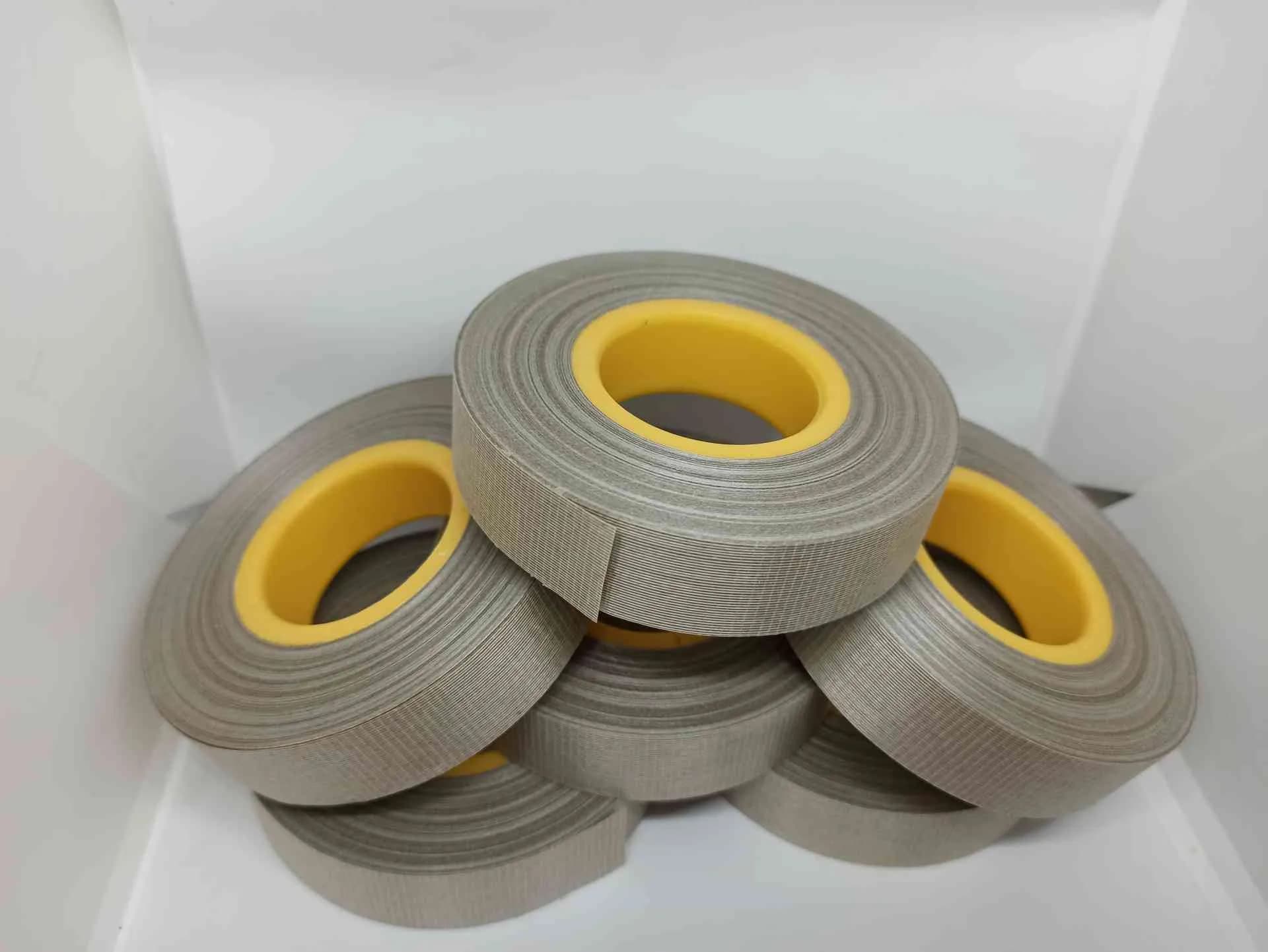

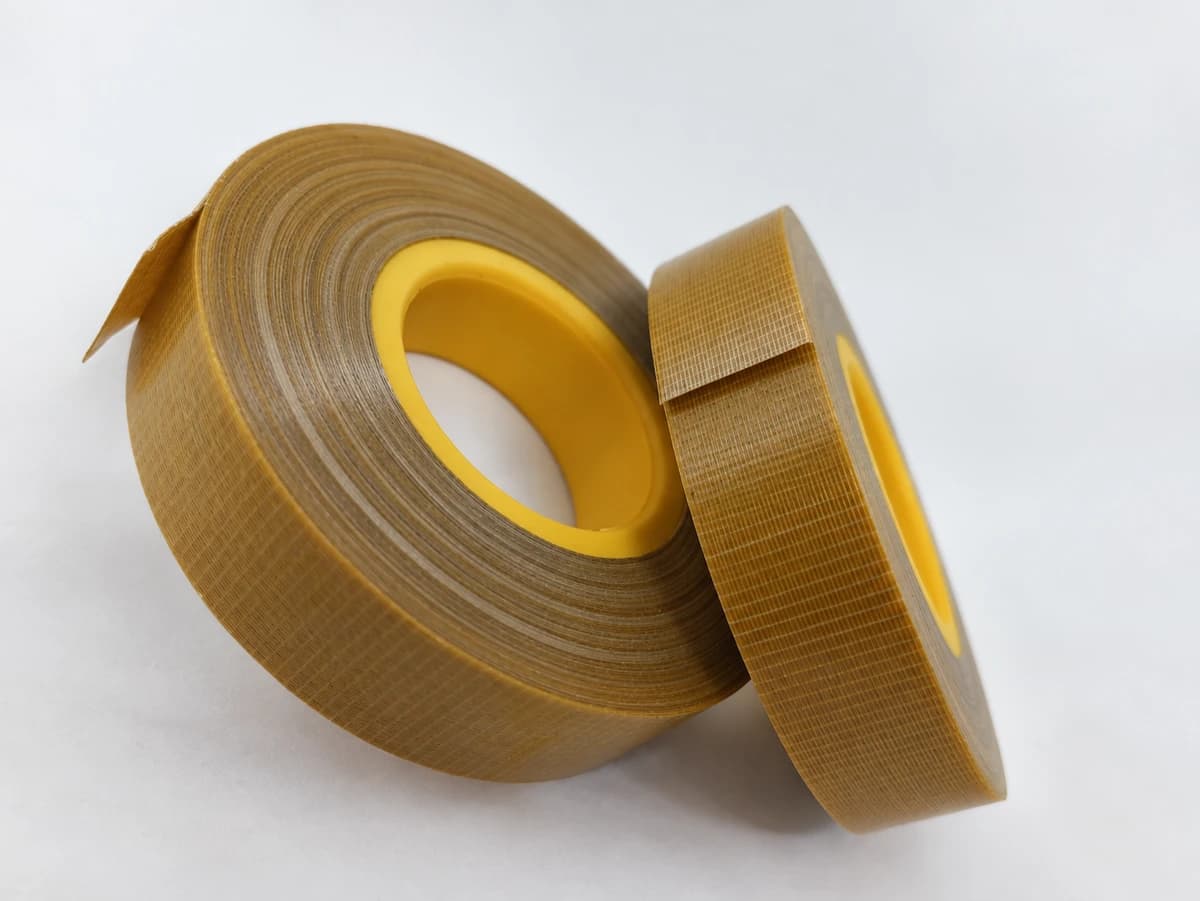

Лента слюдинитовая ЛСП-С-ТПл — электроизоляционная лента со слюдяной бумагой, стеклотканью с одной стороны и полиимидной плёнкой ПМ с другой. Изготовитель указывает нагревостойкость 200 °C и относит марку к материалам для вакуум-нагнетательной пропитки (VPI). Температурный режим готовой обмотки определяют по документации на всю систему изоляции. Точную марку связующего, разновидность слюдяной бумаги и исполнение плёнки согласовывают по документам на поставляемый материал.

В серии ЛСп различаются плёночные подложки: для F-ТПл изготовитель указывает ПЭТ, для Н-ТПл — ПЭН, для С-ТПл — ПМ. Нагревостойкость каждой марки определяется отдельно: для ЛСП-С-ТПл опубликовано значение 200 °C. При подборе учитывают свойства всей ленты и системы изоляции.

Выбор между ЛСП-F-ТПл, ЛСП-Н-ТПл и ЛСП-С-ТПл зависит от требуемой нагревостойкости, технологии пропитки и конструкции обмотки. Для F-ТПл изготовитель указывает 155 °C, для Н-ТПл — 180 °C, для С-ТПл — 200 °C. Сравнивайте стоимость конкретных исполнений после проверки совместимости с вашей системой изоляции; более высокая нагревостойкость отдельного материала сама по себе не делает замену допустимой. ЛСП-F-ТПл ЛСП-Н-ТПл

При подборе ЛСП-С-ТПл для генераторов, электродвигателей и специального оборудования сначала проверяют требования к системе изоляции. Применение в атомной отрасли и криогенной технике требует отдельного подтверждения стойкости к заданной среде; наличие полиимидной плёнки этого не подтверждает. В каталоге представлены толщины 0,08; 0,09; 0,10; 0,11; 0,13; 0,15; 0,17 мм. Ширину ролика, срок хранения и условия поставки уточняют для выбранного исполнения.

ТУ предприятия и предыдущие редакции

В опубликованном каталоге изготовителя для ЛСп-С-ТПл указаны ТУ 27.90.12-017-31885305-2017. При закупке сверяйте номер документа в заказе и паспорте. Историю замены предыдущих редакций устанавливают по самим документам.

Для материала со склада необходимо проверить дату выпуска, документы, условия и срок хранения. Совпадение марки в старом и новом паспорте не является достаточным доказательством взаимозаменяемости.

При сравнении редакций документации проверяют состав, толщины, нормы испытаний и условия применения. В актуальной опубликованной таблице для ЛСп-С-ТПл массовая доля слюды указана не менее 35 %. Иные значения подтверждают документами конкретного исполнения.

Что означает марка ЛСП-С-ТПл

Марка позволяет различать ленту и её подложки. При заказе сохраняйте полное обозначение изготовителя; подробную расшифровку букв следует сверять с документацией на конкретный материал.

• Л — лента (тип материала: лента из слюдяной бумаги в отличие от листовых миканитов Г, Ф, П по ГОСТ 6120 / 6121 / 6122)
• С — слюдяная составляющая ленты. Изготовитель указывает слюдяную бумагу; конкретная разновидность слюды в строке этой марки не уточнена.
• п — часть принятого обозначения серии ЛСп. По одной букве нельзя выбирать технологию изготовления обмотки: изготовитель помещает ЛСп-С-ТПл в раздел VPI.
• С после дефиса — часть обозначения марки ЛСп-С-ТПл. При заказе сохраняйте полное обозначение. Нагревостойкость этой марки по каталогу изготовителя составляет 200 °C.
• Т — одна стеклоткань с одной из сторон ленты как несущая подложка
• Пл — плёночная сторона ленты. В ЛСп-С-ТПл это полиимидная плёнка ПМ. В ЛСп-F-ТПл указана ПЭТ-плёнка, а в ЛСп-Н-ТПл — ПЭН-плёнка. Конкретное исполнение полиимидной плёнки уточняют по документам на поставку.

Полиамид (PA) и полиимид (PI) — разные полимеры. Для ЛСП-С-ТПл изготовитель указывает плёнку ПМ, то есть полиимидную. При согласовании поставки важно проверить правильность обозначения в документах. Свойства конкретной плёнки, включая её температурные пределы и возможные аналоги, определяют по её собственному паспорту; они не заменяют характеристики готовой ленты.

Сходные обозначения не означают взаимозаменяемость. У ЛСП-С-ТПл одна сторона стеклотканевая, другая — с полиимидной плёнкой ПМ. У ЛСП-Н-ТПл изготовитель указывает ПЭН, у ЛСП-F-ТПл — ПЭТ, у ЛСП-F/Н-ТТ — две стеклоткани. Для ЛСКО-ПМ, ЛСП-ТТ и ЛСП-F-2Пл отдельно сверяют состав, нагревостойкость и процесс изготовления обмотки. Сравнение начинают с подложек, затем проверяют всю систему. ЛСКО-ПМ ЛСП-Н-ТПл ЛСП-F-ТПл ЛСП-ТТ ЛСП-F-2Пл

Место ЛСП-С-ТПл в семействе слюдинитовых лент

ЛСП-С-ТПл отличается сочетанием слюдяной бумаги, стеклоткани и полиимидной плёнки ПМ. В каталоге изготовителя указаны 200 °C и технология VPI. При сравнении с другими лентами проверяют каждый параметр, а не только наличие полиимидной подложки.

Лента	Связующее	Слюда	Подложки	Класс	Технология	Толщины
ЛСП-С-ТПл (этот раздел)	По документации	Слюдяная бумага	Стеклоткань + ПМ	200 °C	VPI	0,08–0,17
ЛСП-Н-ТПл	По документации	Слюдяная бумага	Стеклоткань + ПЭН	H (180 °C)	VPI	0,08–0,17
ЛСП-F-ТПл	По документации	Слюдяная бумага	Стеклоткань + ПЭТ-Э	F (155 °C)	VPI	0,08–0,17
ЛСКО-ПМ	По документации	Слюдяная бумага	По документации конкретной марки	По документации конкретной марки	По документации конкретной марки	По документации конкретной марки
ЛСПМ	По документации	Слюдяная бумага	По документации конкретной марки	По документации конкретной марки	По документации конкретной марки	По документации конкретной марки
ЛСП-ТТ	По документации	Слюдяная бумага	По документации конкретной марки	По документации конкретной марки	По документации конкретной марки	По документации конкретной марки

Альтернативу подбирают по совокупности параметров и технологии. Сходная плёнка не делает ЛСКО-ПМ или другую марку прямой заменой. Если предприятие не использует VPI, сначала необходимо согласовать подходящую систему, поскольку изготовитель относит ЛСП-С-ТПл именно к этому процессу.

Технические характеристики ЛСП-С-ТПл

Тип слюдяной бумаги	Слюдяная бумага; разновидность слюды уточняется по документам исполнения
Связующее	Массовая доля 15–25 %; точный состав уточняется по документации
Подложка с одной стороны	Стеклоткань
Подложка с другой стороны	Полиимидная плёнка ПМ; конкретное исполнение — по документам
Толщины ленты	0,08–0,17 мм; допуски — по документации исполнения
Электрическая прочность, не менее	По документации и паспорту конкретного исполнения
Разрушающая нагрузка	По документации и паспорту конкретного исполнения
Класс нагревостойкости	200 °C по каталогу изготовителя
Эксплуатация при пониженных температурах	Применимость подтверждается отдельно
Радиационная стойкость	Требуется подтверждение для заданных условий
Тангенс угла диэлектрических потерь (50 Гц)	По протоколу испытаний
Теплопроводность	По документации исполнения
Массовая доля слюды	Не менее 35 %
Массовая доля связующего	15–25 %
Массовая доля летучих	не более 2,0 %
Гарантийный срок хранения	По паспорту или инструкции изготовителя
Поставка	Ширина, диаметры ролика и втулки — по согласованному исполнению

Основа приведённых подтверждённых характеристик — опубликованная таблица изготовителя для ЛСп-С-ТПл по ТУ 27.90.12-017-31885305-2017. Остальные показатели необходимо сверять с документами на поставляемое исполнение. Паспорт отдельного материала не заменяет испытания готовой системы изоляции.

Электрические характеристики по толщинам и расчётное пробивное

Электрическую прочность и разрушающую нагрузку проверяют по документам на конкретное исполнение. Ниже сохранены переходы к карточкам всех толщин; значения, не подтверждённые опубликованной таблицей изготовителя, не используются как гарантированные нормы.

Толщина, мм	Эл. прочность, кВ/мм	Расчётное пробивное 1 слоя, кВ*	Разруш. нагрузка, Н/см	Допуск
0,08	По документам исполнения	По документам исполнения	По документам исполнения	По документам исполнения	К товару →
0,09	По документам исполнения	По документам исполнения	По документам исполнения	По документам исполнения	К товару →
0,10	По документам исполнения	По документам исполнения	По документам исполнения	По документам исполнения	К товару →
0,11	По документам исполнения	По документам исполнения	По документам исполнения	По документам исполнения	К товару →
0,13	По документам исполнения	По документам исполнения	По документам исполнения	По документам исполнения	К товару →
0,15	По документам исполнения	По документам исполнения	По документам исполнения	По документам исполнения	К товару →
0,17	По документам исполнения	По документам исполнения	По документам исполнения	По документам исполнения	К товару →

Произведение электрической прочности на толщину может служить лишь расчётной оценкой для заданных исходных данных и метода испытания. Оно не устанавливает допустимое напряжение машины. Для обмотки учитывают число слоёв, перекрытие, пропитку, дефекты, электрическое поле и условия эксплуатации; окончательное решение подтверждают испытаниями системы.

При выборе системы для повышенной температуры проверяют также тангенс угла диэлектрических потерь. Значения должны относиться к конкретному материалу, частоте и условиям испытания:

Температура, °C	tg δ при 50 Гц	Комментарий
20	По протоколу	Для конкретного материала и условий
155	По протоколу	Для конкретного материала и условий
180	По протоколу	Для конкретного материала и условий
200	По протоколу	Для конкретного материала и условий

Температурную зависимость tg δ оценивают по протоколу испытаний конкретного материала или системы. Общая справочная зависимость не подтверждает показатели ЛСП-С-ТПл. При запросе указывайте частоту, температуры измерения, состояние образца и критерий приемлемости; сравнение разных лент проводят в одинаковых условиях.

Нагревостойкость 200 °C и ГОСТ 8865-93 — что это значит на практике

ГОСТ 8865-93 устанавливает классы Y, A, E, B, F, H, затем числовые обозначения 200, 220 и 250. Для ЛСп-С-ТПл каталог изготовителя указывает нагревостойкость 200 °C. Нагревостойкость готовой системы определяется её конструкцией, сочетанием материалов и результатами оценки.

При выборе ленты сопоставляют температурный режим обмотки с подтверждёнными характеристиками материалов и всей системы. Требования к радиационной стойкости, низким температурам и ресурсу проверяют отдельно: они не следуют из нагревостойкости.

При оценке нагревостойкости рассматривают все составляющие и их взаимодействие:

• Полиимидная плёнка ПМ — одна из подложек. Её собственные показатели сверяют по документам на плёнку; они не задают самостоятельно предел готовой ленты.
• Связующее — опубликованная массовая доля для ЛСп-С-ТПл составляет 15–25 %. Рецептуру, совместимость с пропиточным составом и режим переработки подтверждают документами изготовителя.
• Слюдяная бумага — электроизоляционный слой. Конкретный вид слюды и параметры бумаги уточняют по документации на поставляемое исполнение.

Для условий выше указанной нагревостойкости 200 °C подбирают отдельно подтверждённую систему. При оценке ресурса учитывают температуру, длительность воздействия, термоциклы и результаты испытаний старения.

Нагревостойкость системы зависит от сочетания материалов, пропитки, технологии и результатов оценки. Выбор смолы с определённым классом сам по себе не присваивает такой же класс всей обмотке. Совместимость ленты и смолы должна быть подтверждена для выбранного процесса VPI.

Как выбрать толщину и исполнение ЛСП-С-ТПл

Для выбора толщины рассматривают испытательное и рабочее напряжения, электрическое поле и геометрию системы. Отношение напряжений может применяться как расчётный показатель, но не заменяет нормативные требования к готовой обмотке:

k_зап = U_пр / U_ном,

Здесь Uпр — выбранное в расчёте пробивное напряжение, Uном — рабочее напряжение. Допустимый коэффициент не назначают универсально по названию ленты. Для ЛСП-С-ТПл необходимо учитывать процесс VPI, свойства пропитанной системы и требования документации на оборудование.

Последовательность выбора толщины и числа слоёв:

1. Определить рабочие и испытательные напряжения, характер перенапряжений и требования к частичным разрядам.
2. Установить критерии электрической прочности и запас по документации на конкретную машину. Для ответственного оборудования учесть дополнительные требования проекта.
3. Определить доступный объём изоляции и требования к её суммарной толщине с учётом геометрии паза и проводника.
4. Выбрать толщину ленты и схему перекрытия. Использовать подтверждённые характеристики конкретного исполнения и пропитанной системы.
5. Проверить число слоёв расчётом и испытаниями. Простое умножение прочности отдельной ленты на толщину не гарантирует стойкость всей обмотки.

При расчёте дополнительно учитывают охлаждение, загрязнение, циклы нагрева и коммутационные перенапряжения. Коэффициенты из учебных примеров не следует переносить на конкретную машину без проверки исходных условий.

Стойкость к частичным разрядам оценивают для всей системы. Тип плёнки важен, но не доказывает превосходство одной марки без сопоставимых испытаний. Для зон повышенного электрического поля согласовывают конструкцию и критерии контроля.

Сравнение модификаций серии ЛСп

Модификации серии сравнивают по конструкции подложек и характеристикам изготовителя. В опубликованной таблице F-ТПл, Н-ТПл и С-ТПл имеют разные плёнки; для F/Н-ТТ указаны две стеклоткани. Нельзя считать все марки одинаковыми по рецептуре связующего или технологии только из-за общего обозначения ЛСп.

Марка	Подложки	Класс	Длит. t°	Толщины мм	Эл. прочность кВ/мм	Целевое применение
ЛСП-F-2Пл	2× ПЭТ-Э	F	155 °C	0,07–0,13	По документам исполнения	По требованиям системы
ЛСП-F-ТПл	стеклоткань + ПЭТ-Э	F	155 °C	0,08–0,17	По документам исполнения	По требованиям системы
ЛСП-F/Н-ТТ	2× стеклоткань	200	200 °C	0,11–0,20	По документам исполнения	По требованиям системы
ЛСП-Н-ТПл	стеклоткань + ПЭН	Н	180 °C	0,08–0,17	По документам исполнения	По требованиям системы
ЛСП-С-ТПл (этот раздел)	стеклоткань + ПМ (полиимид)	200	200 °C	0,08–0,17	По документам исполнения	По требованиям системы

Главное видимое различие плёночных модификаций — материал подложки: ПЭТ у F-ТПл, ПЭН у Н-ТПл и полиимид ПМ у С-ТПл. Нагревостойкость указана для каждой марки отдельно. Температурные пределы отдельной плёнки не служат расчётным пределом ленты или обмотки.

Замена любой марки внутри серии требует согласования с разработчиком системы изоляции. Кроме нагревостойкости проверяют толщину, подложки, совместимость с пропиточной смолой, технологичность и результаты испытаний. ЛСП-С-ТПл нельзя объявлять безусловной заменой F-ТПл или Н-ТПл.

Современные аналоги: критерии сравнения

При поиске альтернатив ЛСП-С-ТПл сравнивают несколько групп материалов:

• Импортные слюдяные ленты с полиимидной плёнкой: для каждого конкретного артикула запросите технический лист, нагревостойкость, процесс переработки и подтверждение совместимости. Торговая марка производителя или обозначение «Class C» не устанавливает эквивалентность ЛСП-С-ТПл.
• Ленты с ПЭН-плёнкой, включая ЛСП-Н-ТПл: изготовитель указывает для этой марки 180 °C. Возможность её применения определяется требованиями системы; замена полиимида на ПЭН требует отдельного согласования.
• Ленты с иной конструкцией подложек, в том числе двумя плёнками: сравнивают механическую устойчивость, пропитываемость и геометрию укладки. Такое исполнение не следует считать прямой заменой конструкции «стеклоткань + плёнка».
• Полиимидные плёночные ленты без слюдяной бумаги: это другой материал и другая конструкция изоляции. В криогенных и специальных системах замену рассматривают только после проверки всего решения, включая механические и электрические испытания.

Заключение о взаимозаменяемости оформляют для конкретной пары материалов и условий применения. Для ответственных отраслей заранее согласуют перечень документов и испытаний. Наличие материала в каталоге не подтверждает допуск к конкретному оборудованию.

Типичные ошибки при выборе и применении ЛСП-С-ТПл

1. Использование вместо F-ТПл или Н-ТПл «для перестраховки»

При выборе более нагревостойкой ленты проверьте, даёт ли она требуемое преимущество в конкретной системе. Сравнивайте актуальную стоимость одинаковых толщин и ширин. Для ЛСП-С-ТПл изготовитель указывает 200 °C; это не отменяет проверки технологической совместимости при замене F-ТПл или Н-ТПл.

2. Замена С-ТПл на Н-ТПл при ремонте без согласования

При ремонте замена ЛСП-С-ТПл на ЛСП-Н-ТПл меняет плёнку ПМ на ПЭН и заявленную изготовителем нагревостойкость с 200 до 180 °C. Такое решение согласовывают с разработчиком оборудования с учётом всех условий эксплуатации.

3. Перенос режима отверждения с другой системы

Не переносите время и температуру отверждения другой ленты или смолы без проверки. Для ЛСП-С-ТПл изготовитель указывает процесс VPI; режим определяется выбранной системой. Контроль ведут по технологической карте и фактическому состоянию изделия.

4. Путаница «полиамид» и «полиимид»

В ЛСП-С-ТПл применяется полиимидная плёнка ПМ, а не полиамидная. Если в заказе или паспорте указаны разные полимеры, запросите уточнение до применения материала. Правильное название подложки важно для идентификации исполнения.

5. Использование при криогенных температурах

Для жидкого азота, водорода или гелия требуется отдельная проверка ленты и всей системы. Условия испытаний должны соответствовать рабочей среде, температуре и характеру циклов охлаждения.

6. Хранение в неотапливаемом помещении в зимний период

После хранения в холодном помещении проверьте требования изготовителя к подготовке материала перед вскрытием и намоткой. Продолжительность выдержки назначают по инструкции с учётом состояния ролика и условий цеха.

Отраслевые применения ЛСП-С-ТПл

Атомная промышленность

Для оборудования атомной отрасли пригодность ЛСП-С-ТПл устанавливают по требованиям конкретного проекта. Понадобятся подтверждения стойкости к заданному виду излучения, дозе, температуре и среде, а также правила допуска материала. Наличие полиимидной плёнки не подтверждает радиационную стойкость или применение в насосах реакторного контура.

Ресурс обмотки определяют по условиям эксплуатации и испытаниям системы. Для проектов с длительным сроком службы согласуют программу оценки старения и критерии сохранения электрических и механических характеристик.

Криогенная техника

Для криогенной техники необходимо проверять электрические и механические характеристики после охлаждения и термоциклирования, а также совместимость со средой. Условия жидкого азота и жидкого водорода существенно различаются. Свойства отдельной полиимидной плёнки не доказывают пригодность связанной слюдяной ленты для этих применений.

Для криогенного применения согласуйте нижнюю рабочую температуру, среду, число термоциклов и критерии приёмки. Пригодность ленты и готовой системы подтверждают для этих условий отдельно.

Турбогенераторы и гидрогенераторы: проверка системы изоляции

Для стержневых обмоток генераторов проверяют напряжение, тепловой режим, геометрию паза, перекрытие, пропитку и стойкость к частичным разрядам. Выбор ЛСП-С-ТПл возможен только в составе согласованного решения. Номинальное напряжение генератора не определяется одной маркой или толщиной ленты.

Тяговые электродвигатели тяжёлых режимов

Для тяговых двигателей учитывают циклы нагрева, пусковые режимы, вибрацию и механические нагрузки. Допуск ЛСП-С-ТПл к конкретной модели машины подтверждают конструкторской и технологической документацией. Наличие полиимидной плёнки само по себе не гарантирует стойкость системы к этим воздействиям.

Специальная техника и оборонная промышленность

Для авиационной, корабельной и другой специальной техники требуется проверка применимости к конкретному изделию. В техническом задании фиксируют температурные, климатические, электрические и механические воздействия, ресурс и перечень подтверждающих документов. Марку ленты выбирают в рамках квалифицированной системы изоляции.

Технология намотки и режим отверждения

Изготовитель относит ЛСП-С-ТПл к материалам для вакуум-нагнетательной пропитки (VPI). Схему намотки, пропиточную смолу и режим отверждения определяют по технологической документации на выбранную систему.

При выборе режима нельзя переносить параметры другой марки или смолы:

• Для ЛСП-F-ТПл и ЛСП-Н-ТПл режим задают по документации соответствующей системы.
• Для ЛСП-С-ТПл температуру и время отверждения согласовывают с применяемой пропиточной смолой и технологией VPI.

Продолжительность отверждения зависит от системы материалов, массы изделия и условий прогрева. Температуру, выдержку и порядок контроля назначают по документации на пропиточный состав и технологической карте изделия.

Этапы намотки и отверждения:

1. Подготовка ролика. Проверьте упаковку, маркировку, срок хранения и состояние ленты. Условия выдержки перед работой задаются документацией изготовителя и технологической картой.
2. Намотка. Натяжение, направление плёночной стороны, перекрытие и число проходов задают для конкретной обмотки. Настройку оборудования проверяют на образце, контролируя складки, повреждения подложек и соблюдение геометрии.
3. Сборка обмотки. Проверьте укладку стержней, межсоединительный монтаж и доступность путей пропитки. Уплотнение и опрессовку выполняют по согласованной технологии, без произвольного назначения давления и температуры.
4. Пропитка VPI. Выбранную смолу, предварительную сушку, вакуум, давление и продолжительность этапов задаёт технологическая документация системы. Проверяют совместимость состава с лентой и заполнение изоляции.
5. Отверждение. Температуру и выдержку определяют для пропиточного состава и изделия. Результат оценивают по установленным критериям технологического контроля; одних показаний температуры печи недостаточно.
6. Охлаждение. Выполняют по технологической карте, учитывая геометрию изделия и недопустимые температурные перепады. После охлаждения проверяют состояние изоляции.

Ориентацию плёнки ПМ относительно проводника задаёт конструкция системы. Универсальное правило «плёнкой к меди» для всех применений ЛСП-С-ТПл не следует принимать без документации или технологической проверки.

Необходимость предварительного подогрева и его параметры определяют по инструкции на материал и технологической карте. Перед работой проверяют готовность ролика к намотке и состояние подложек.

Особенности применения и совместимость с системами

ЛСП-С-ТПл представлена изготовителем в разделе VPI. Выбор пропиточного состава и режима является частью подготовки системы изоляции. Для самой ленты опубликована массовая доля связующего 15–25 %.

При выборе пропиточного состава проверяют следующие группы вопросов:

• Кремнийорганические составы: проверить совместимость с лентой, смачиваемость, адгезию и режим отверждения конкретной марки смолы.
• Эпоксидные и эпоксидно-новолачные составы: проверить технологическую совместимость, электрические характеристики и нагревостойкость готовой системы.
• Полиимидные и другие специальные составы: подтвердить режим переработки, совместимость с подложками и пригодность к условиям конкретного проекта.
• Составы, обозначенные КП-303Н: точное исполнение и возможность сочетания с ЛСП-С-ТПл определяют по документации. Нельзя назначать их как стандартный вариант только по названию серии лент.

Класс готовой системы подтверждают её оценкой. Характеристики отдельных компонентов и наличие полиимидной плёнки не заменяют проверки совместимости и испытаний.

Толщины и геометрия поставки

В каталоге изготовителя для ЛСП-С-ТПл указан диапазон 0,08–0,17 мм. Наши карточки представлены семью толщинами. Выбор толщины зависит от доступного места в пазу, радиуса изгиба, схемы перекрытия и требований к готовой изоляции. Нельзя назначать рабочее напряжение машины или число слоёв только по номинальной толщине ленты.

Толщина, мм	Допуск	Эл. прочность, кВ/мм	Разрушающая нагрузка, Н/см	Назначение
0,08	По паспорту исполнения	По паспорту исполнения	По паспорту исполнения	По расчёту системы изоляции
0,09	По паспорту исполнения	По паспорту исполнения	По паспорту исполнения	По расчёту системы изоляции
0,10	По паспорту исполнения	По паспорту исполнения	По паспорту исполнения	По расчёту системы изоляции
0,11	По паспорту исполнения	По паспорту исполнения	По паспорту исполнения	По расчёту системы изоляции
0,13	По паспорту исполнения	По паспорту исполнения	По паспорту исполнения	По расчёту системы изоляции
0,15	По паспорту исполнения	По паспорту исполнения	По паспорту исполнения	По расчёту системы изоляции
0,17	По паспорту исполнения	По паспорту исполнения	По паспорту исполнения	По расчёту системы изоляции

Диапазон толщин 0,08–0,17 мм подтверждён каталогом изготовителя. Предельные отклонения, электрическую прочность, разрушающую нагрузку, ширину и геометрию ролика сверяют по документации на выбранное исполнение. При заказе передайте требуемую ширину и параметры втулки, совместимые с вашей оснасткой.

При переходе между толщинами необходимо заново проверить электрические и механические показатели поставляемого исполнения. Долю плёнки, бумаги и связующего нельзя вычислить только из общей толщины. Сопоставляйте паспортные данные и результаты испытаний системы; увеличение толщины одной ленты не заменяет расчёт числа слоёв и перекрытия.

Условное обозначение ЛСП-С-ТПл при заказе

В обозначение ленты при заказе входят: марка с указанием класса и подложек, толщина, ширина ролика, ссылка на ТУ. Примеры:

Толщина 0,17 мм, ширина 35 мм, специальные требования: Лента ЛСП-С-ТПл 0,17×35; перечень необходимых подтверждающих документов согласуется при заказе.

Толщина 0,11 мм, ширина 25 мм	Лента ЛСП-С-ТПл 0,11×25 ТУ предприятия
Толщина 0,13 мм, ширина 30 мм	Лента ЛСП-С-ТПл 0,13×30 ТУ предприятия
Толщина 0,08 мм, ширина 15 мм, по чертежу	Лента ЛСП-С-ТПл 0,08×15 ТУ предприятия по черт. № __

При заказе указывайте толщину, ширину, количество или метраж, размеры ролика и втулки, а также требования к документам. Если проект требует радиационных или низкотемпературных испытаний, передайте условия и критерии приёмки заранее. Возможность специального исполнения, состав документов и срок поставки подтверждаются отдельно.

Контроль качества и паспорт партии

При согласовании поставки проверьте, какие сведения входят в паспорт качества и какие дополнительные документы требуются вашему проекту:

• Полное обозначение изделия: марка, толщина, ширина ролика, номер ТУ предприятия
• Номер партии и дата изготовления — критичны для расчёта остатка гарантийного срока хранения
• Результаты предусмотренных документацией испытаний; отдельно согласуйте необходимость данных по электрической прочности, разрушающей нагрузке и диэлектрическим потерям.
• Контроль массовых долей: слюды, связующего, летучих
• Проверка геометрии: фактическая толщина, ширина ролика, диаметр ролика
• Качество визуального осмотра: отсутствие складок, разрывов, расслоений плёнки и стеклоткани, посторонних включений, локальных вздутий связующего
• Штамп ОТК с подписью контролёра и датой испытаний

Для радиационных, низкотемпературных и других специальных условий заранее согласуйте программу испытаний и подтверждающие документы. Наличие протокола, его область применимости, дозы, температуры и критерии приёмки проверяют до выбора материала. Обещание предоставить неназванный протокол не заменяет такой проверки.

Состав сопроводительных документов согласовывают при заказе. Требования экспортного проекта и применимость стандартов IEC необходимо проверять отдельно; автоматически обещать сертификат на их основании нельзя.

Хранение и транспортировка

• Температура и срок хранения: соблюдайте значения из паспорта или инструкции изготовителя. До приёмки согласуйте остаточный срок годности и условия склада.
• Влажность: исключайте увлажнение и конденсацию; допустимые значения сверяйте с документацией на поставку.
• Защита от солнечного света: сохраняйте заводскую упаковку и соблюдайте условия хранения изготовителя.
• Защита от механических повреждений: не складировать поверх роликов тяжёлые предметы. Рекомендуемое расположение — вертикально на стеллажах или горизонтально стопками с прокладками между рядами.
• Климатические колебания: при переносе с холодного склада избегайте конденсации. Порядок выдержки перед вскрытием упаковки и работой уточняйте по инструкции.

Перевозку и хранение организуют с защитой от влаги и механических повреждений по условиям изготовителя. При приёмке проверьте упаковку, маркировку, дату выпуска и состояние роликов. Если условия перевозки нарушены, пригодность партии следует установить до её использования.

Частые вопросы

Что означает буква «С» в марке ЛСП-С-ТПл — это стеклоткань или класс нагревостойкости?

С является частью обозначения марки ЛСП-С-ТПл. Нагревостойкость для неё указана изготовителем как 200 °C. Конструкция включает слюдяную бумагу, стеклотканевую и полиимидную плёночную стороны.

Какая плёнка в ЛСП-С-ТПл — полиимидная или полиамидная?

В ЛСП-С-ТПл применяется полиимидная плёнка ПМ. Полиимид и полиамид — разные полимеры. Точное исполнение подложки проверяют по документам поставки.

В чём отличие ЛСП-С-ТПл от ЛСП-Н-ТПл?

В ЛСП-Н-ТПл изготовитель указывает ПЭН-плёнку и 180 °C, в ЛСП-С-ТПл — полиимидную плёнку ПМ и 200 °C. Обе марки представлены в разделе VPI. Рецептуру связующего, режим отверждения и стоимость проверяют для конкретной поставки и системы.

Можно ли использовать ЛСП-С-ТПл в среде жидкого азота при −196 °C?

Применимость при −196 °C необходимо подтвердить испытаниями или документацией на конкретную систему. Наличие полиимидной плёнки не гарантирует поведение слюдяной бумаги, связующего и границ между слоями при охлаждении.

Подходит ли ЛСП-С-ТПл для атомной отрасли?

Пригодность для конкретного оборудования атомной отрасли требует подтверждения по требованиям проекта. До выбора материала проверьте наличие нужных протоколов и их область применимости. Сам состав ленты не подтверждает радиационную стойкость.

Какой режим отверждения нужен для ЛСП-С-ТПл?

Режим задаёт технологическая документация на сочетание ленты и пропиточного состава. Для VPI-системы согласуют подготовку, параметры пропитки, температуру и время отверждения с учётом прогрева изделия.

Гарантийный срок хранения у ЛСП-С-ТПл — какой?

Срок и условия хранения уточняют по паспорту или инструкции на поставляемое исполнение. Проверяйте дату выпуска, остаточный срок хранения и соблюдение температурно-влажностных условий.

На какой слюдяной бумаге выполнена ЛСП-С-ТПл — мусковит или флогопит?

Изготовитель указывает слюдяную бумагу. Конкретную разновидность слюды и исполнение бумаги уточняют по документации на поставляемую ленту.

Нормативные и справочные источники

• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — принципы оценки нагревостойкости систем электрической изоляции.
• Документация на стеклоткань — конкретную марку и применимый стандарт подложки уточняют в документах изготовителя ленты.
• Требования к маркировке, упаковке и условиям хранения — сверяются по документации поставляемого материала.
• Методы электрических испытаний — устанавливаются документацией на материал и систему; общая ссылка на метод не подтверждает числовую норму конкретной марки.
• Документация на плёнку ПМ — характеризует отдельную подложку и не заменяет технические условия на ленту.
• Справочники по электротехническим материалам — дополнительный источник общих принципов; не заменяют паспортных значений ЛСП-С-ТПл.
• Литература по расчёту изоляции — используется с учётом исходных условий и требований конкретной машины; учебные коэффициенты не являются нормой марки.
• Материалы по технологиям VPI и resin-rich — помогают различать процессы; выбранный процесс должен соответствовать документации изготовителя.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита.
• IEC 60505 «Evaluation and qualification of electrical insulation systems» — методики оценки нагревостойкости и определения класса систем электрической изоляции.

Заказать ЛСП-С-ТПл

ЛСП-С-ТПл представлена толщинами 0,08; 0,09; 0,10; 0,11; 0,13; 0,15; 0,17 мм. Передайте толщину, ширину, количество и требования к геометрии ролика. Для нестандартного исполнения и специальных применений условия поставки и перечень документов согласуются по запросу.

Состав паспорта качества и дополнительных документов уточняют при заказе. Если нужны радиационные, низкотемпературные или другие специальные испытания, укажите требования заранее. Доставка по России: ПЭК, Деловые Линии, СДЭК. Страхование перевозки согласуется по запросу.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом ширины ролика, толщины, количества и сроков поставки. Бесплатная техническая консультация по выбору толщины под расчётное напряжение, по режиму отверждения и по согласованию класса готовой системы изоляции с конструктором обмотки.

Сопутствующие марки: ЛСП-Н-ТПл — стеклоткань и ПЭН-плёнка, 180 °C; ЛСП-F-ТПл — стеклоткань и ПЭТ-плёнка, 155 °C; ЛСП-F/Н-ТТ — две стеклоткани. Для ЛСП-F-2Пл, ЛСП-ТТ и ЛСКО-ПМ отдельно проверяют конструкцию и технологию применения. Сравнение подложек помогает выбрать направление подбора, но не подтверждает взаимозаменяемость. ЛСП-Н-ТПл ЛСП-F-ТПл ЛСП-F-2Пл ЛСП-F/Н-ТТ ЛСП-ТТ ЛСКО-ПМ ленты слюдинитовые
