Лента слюдинитовая ЛСП-F-ТПл

Лента слюдинитовая ЛСп-F-ТПл ТУ 27.90.12-017-31885305-2017

(взамен ТУ 3492-017-31885305-2017)

Общее описание

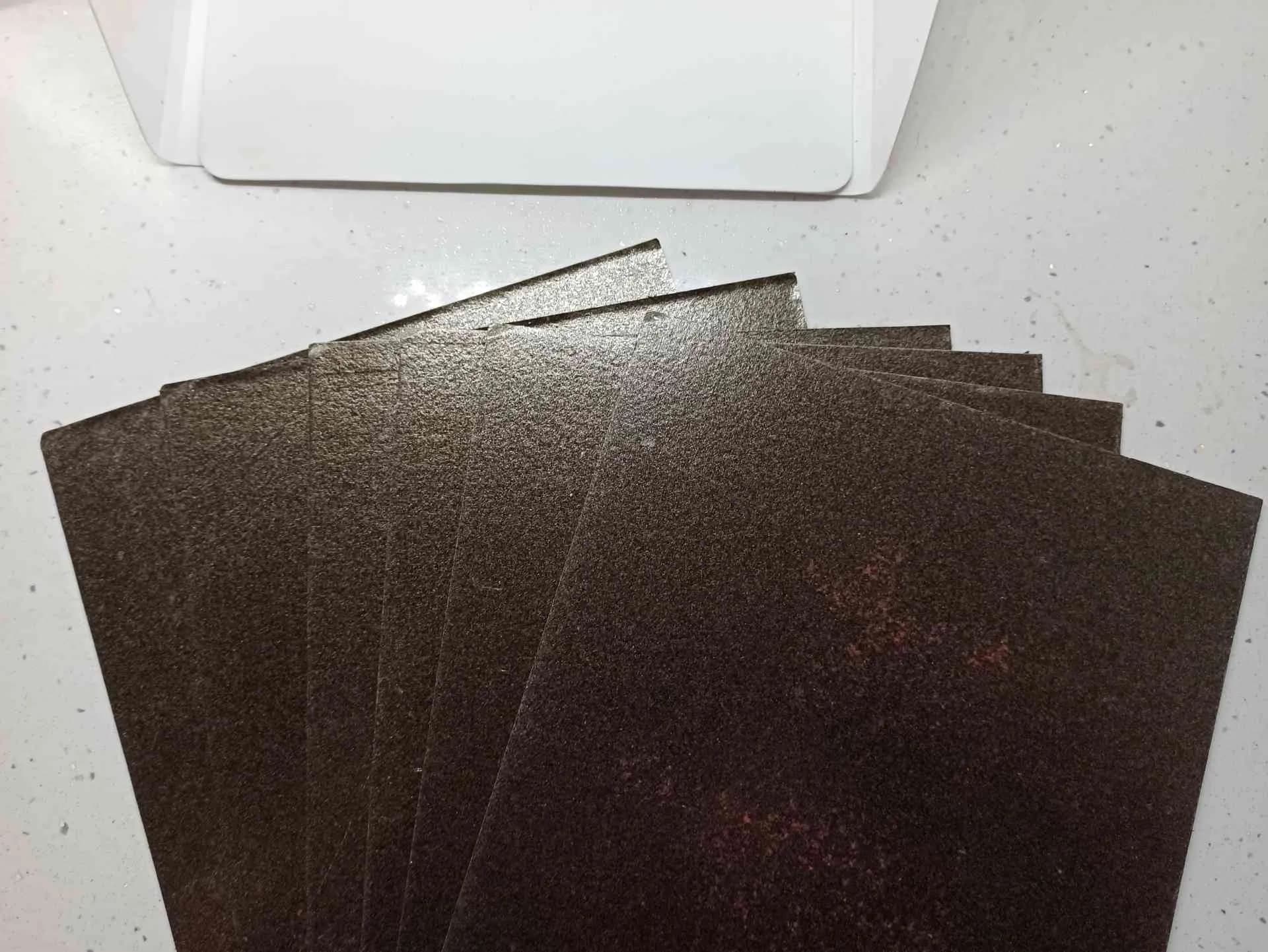

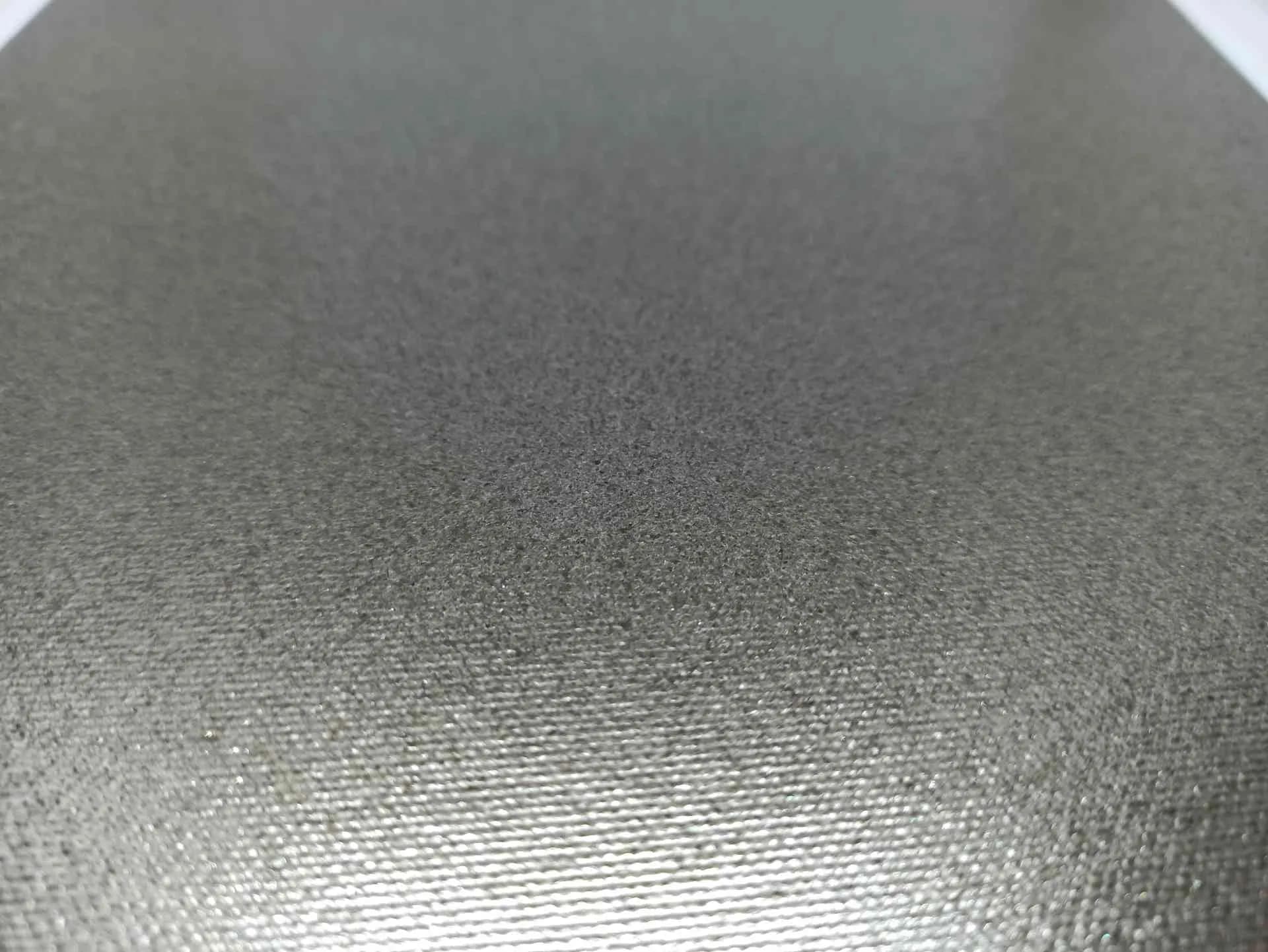

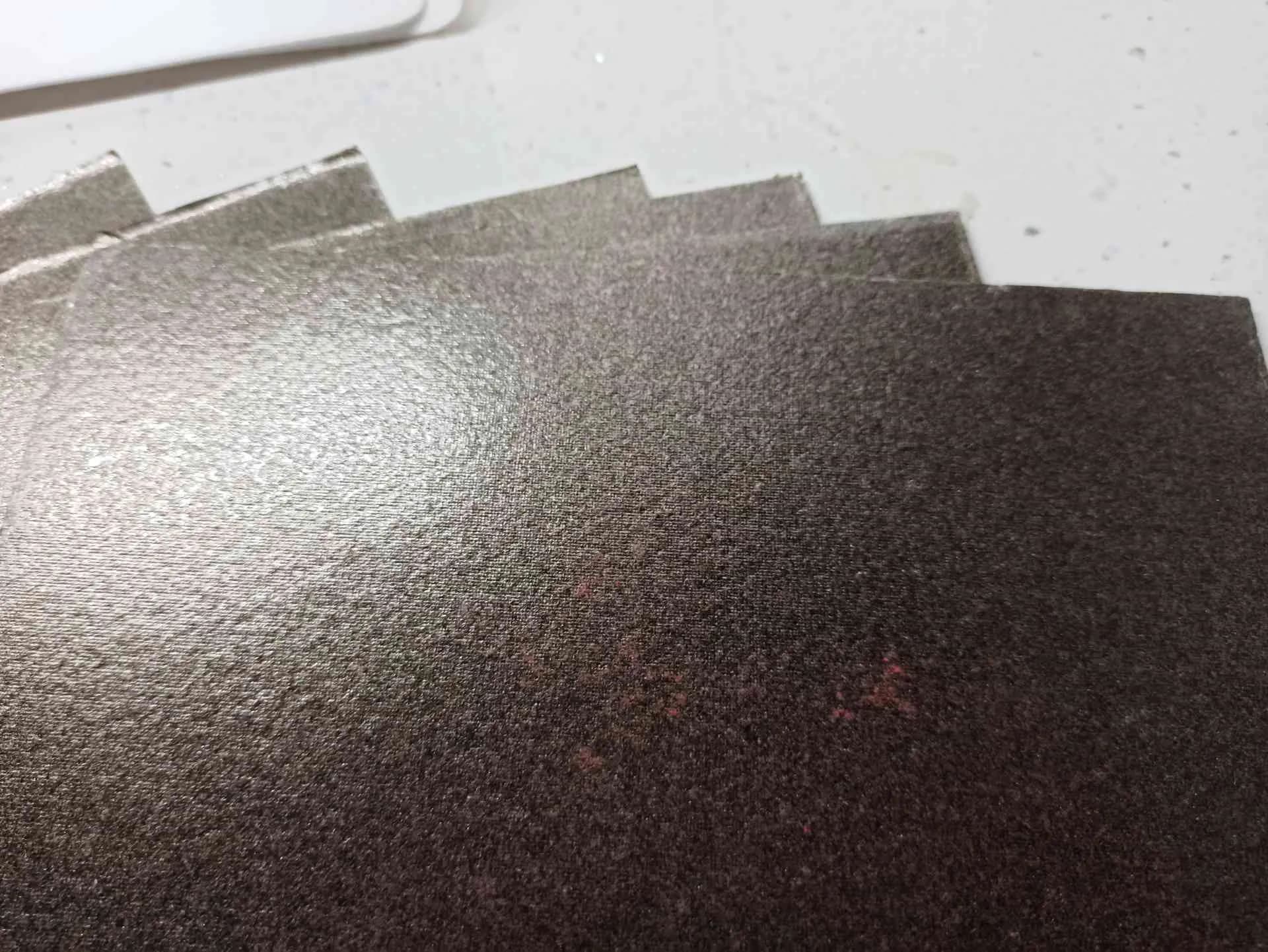

Лента ЛСп-F-Пл — это электроизоляционная слюдолента, изготовленная на основе некальцинированной флогопитовой слюдяной бумаги, склеенной с одной стороны с пленкой ПЭТ-Э.

Класс нагревостойкости лент — «F» (155 °С).

Режим отверждения: 2-3 часа при 160-170 °С, при условии пропитки изделия компаундом КП-303Н.

 ОСНОВНЫЕ СВОЙСТВА:

Лента ЛСп-F-Пл остается гибкой после запечки.

 ОБЛАСТЬ ПРИМЕНЕНИЯ:

Лента ЛСп-F-Пл рекомендуется для ручной изолировки отдельных витков секций, а также в качестве основной изоляции лобовых частей секций. Может заменять стеклослюдоленты класса нагревостойкости

«В» и «F»: ЛСУ, ЛСМ, ЛСК-110ТПл, ЛС-ЭК-5-ТПл и ЛСЭП-934ТПл.

Основные технические характеристики ленты ЛСп-F-ТПл

Показатель			Значение
Толщина, мм			0,07	0,08	0,09	0,10	0,11	0,13
Предельное отклонение по толщине, мм			±0,01	±0,01	±0,01	±0,02	±0,02	±0,02
Массовая доля компонентов, %	летучих веществ, не более		2,0	2,0	2,0	2,0	2,0	2,0
	связующего вещества		5-15	5-15	5-15	5-15	5-15	5-15
	слюды, не менее		50	50	50	50	50	50
Пробивное напряжение, кВ, не менее			4,0	5,0	5,0	7,0	8,0	8,0
Электрическая прочность, кВ/мм, не менее			66,0	62	55,0	70	72	61
Разрушающая нагрузка при растяжении, Н, не менее			30,0	30,0	30,0	40,0	60,0	60,0
Тангенс угла диэлектрических потерь при частоте 50 Гц, не более		при 20 ºС	0,03	0,03	0,03	0,03	0,03	0,03
		при 155 ºС	0,2	0,2	0,2	0,2	0,2	0,2
Теплопроводность, Вт/м·К, не менее			0,45	0,45	0,45	0,45	0,45	0,45

Ленты поставляются в роликах диаметром 100± 10 мм, шириной 10, 15, 20, 23, 25, 30 и 35 мм с предельным отклонением ±1 мм, намотанные на жесткую втулку с внутренним диаметром 35 ±3 мм. По согласованию с потребителем возможно изготовление роликов и рулонов другой ширины.

Гарантийный срок хранения лент:

• при температуре 10-20 °С — 12 месяцев со дня изготовления;
• при температуре 20-35 °С — 6 месяцев со дня изготовления. Транспортная упаковка соответствует ГОСТ 26103-84.

Пример обозначения ленты ЛСп-F-Пл, толщиной 0,09 мм, шириной ролика 20 мм при ее заказе или в документации другого изделия:

«Лента слюдяная пропитанная марки ЛСп-F-Пл 0,09х20 ТУ 27.90.12-017-31885305-2017».
