Лента слюдинитовая ЛСП-Н-ТПл

Лента слюдяная пропитанная ЛСп-Н-ТПл ТУ 27.90.12-017-31885305-2017

(взамен ТУ 3492-017-31885305-2017)

Общее описание

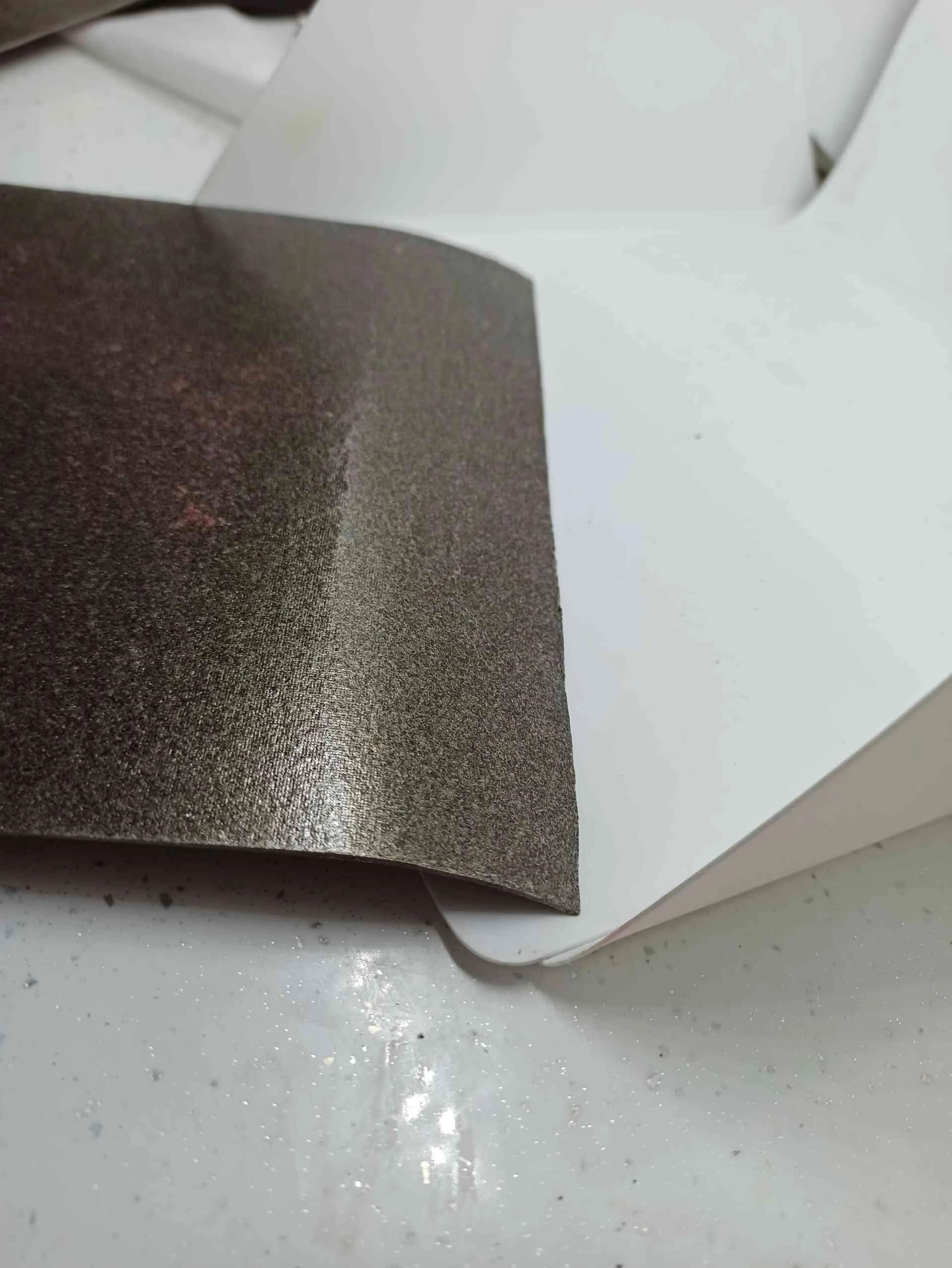

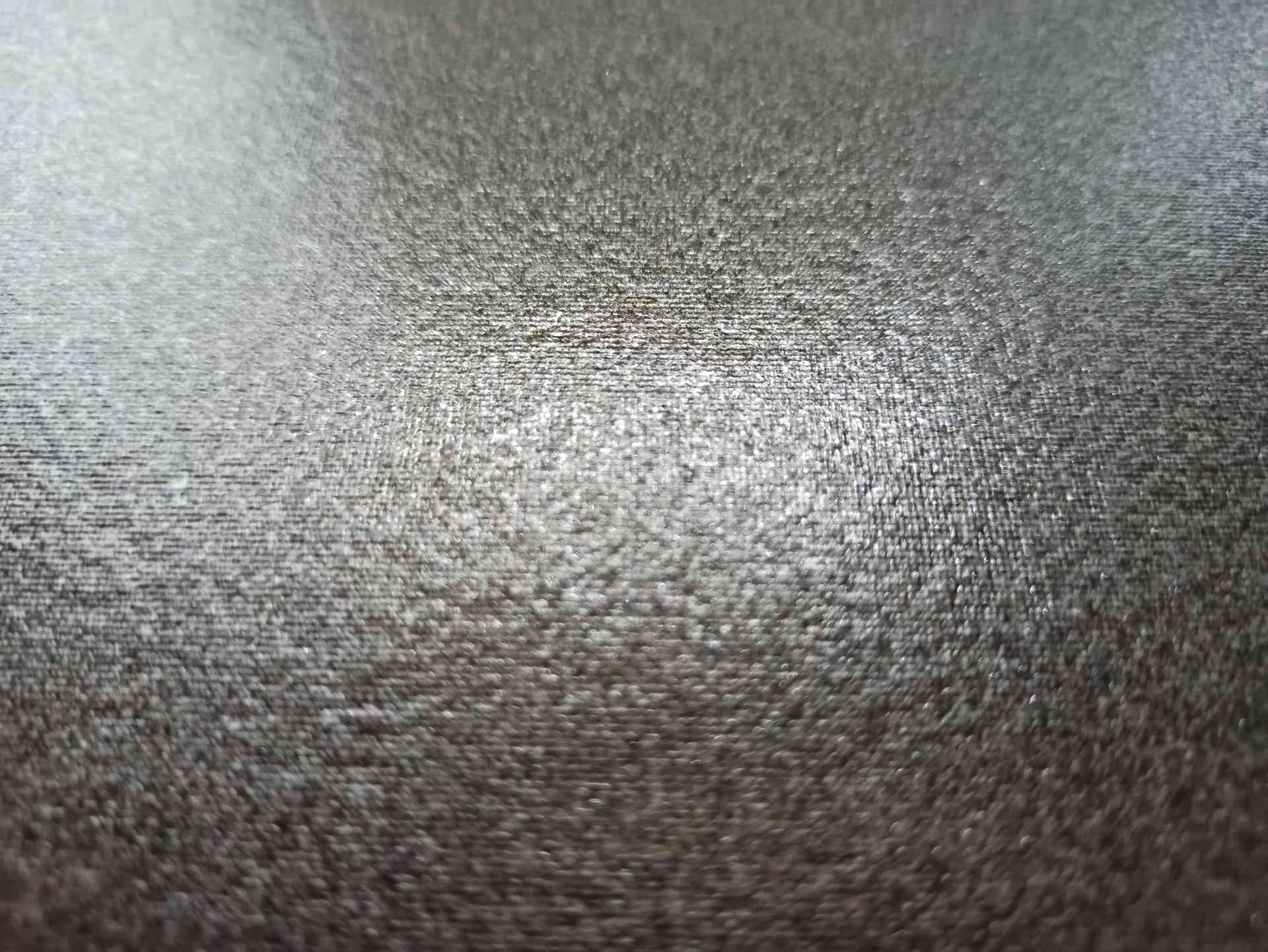

Лента ЛСп-Н-ТПл – это электроизоляционная предварительно-пропитанная стеклослюдолента, изготовленная на основе некальцинированной флогопитовой слюдяной бумаги, оклеенной с одной стороны стеклотканью, а с другой стороны пленкой ПЭТ-КЭ. Вся композиция пропитана полиэфирно-эпоксидным компаундом КП-303Н.

Класс нагревостойкости лент — «Н» (180 °С).

Режим отверждения: 4-5 часов после прогрева изделия до температуры не менее 160-165 °С при условии пропитки изделия компаундом КП-303Н.

Основные свойства

Лента ЛСп-Н-ТПл обладает гибкостью и эластичностью, неаллергенностью, что позволяет использовать ее как для механизированной, так и для ручной намотки. После запечки, лента образует однородный монолитный изоляционный слой, обладающий высокими диэлектрическими, механическими и термическими свойствами.

Область применения

Лента ЛСп-Н-ТПл применяется в качестве витковой и корпусной изоляции секций и катушек низковольтных и особенно высоковольтных электрических машин номинальным напряжением до 11 кВ, в т.ч. гидрогенераторов, турбогенераторов и тяговых двигателей.

Заменяют ленты класса нагревостойкости «Н» на полиимидной пленке типов ЛСКО-ПМ, ЛСПМ и микаленты ЛФК-ТТ и ЛМК-ТТ. Лента пригодна для использования в системе изоляции электрических машин, работающих в атомной промышленности (основание-Протокол оценки радиационной стойкости), а также в электрических машинах, эксплуатирующихся при пониженных температурах (до минус 196 ^ОС)

Технические характеристики

Показатель			Значение
Толщина, мм			0,08	0,09	0,10	0,11	0,13	0,15	0,17
Предельное отклонение, мм			±0,01	±0,01	±0,02	±0,02	±0,02	±0,02	±0,02
Массовая доля компонентов, %	летучих, не более		2,0
	связующего вещества		10-25
	слюды, не менее		40,0	40,0	35,0	35,0	50,0	55,0	55,0
Электрическая прочность, кВ/мм, не менее			50,0	45,0	40,0	45,0	38,0	35,0	30,0
Разрушающая нагрузка при растяжении, Н/см, не менее			90,0	90,0	95,0	95,0	95,0	120,0	120,0
Тангенс угла диэлектрических потерь при частоте 50 Гц, не более		при 20 ºС	0,03
		при 155 ºС	0,2
		при 180 ºС	0,3
		при 200 ºС	0,3
Теплопроводность, Вт/м·К, не менее			0,45

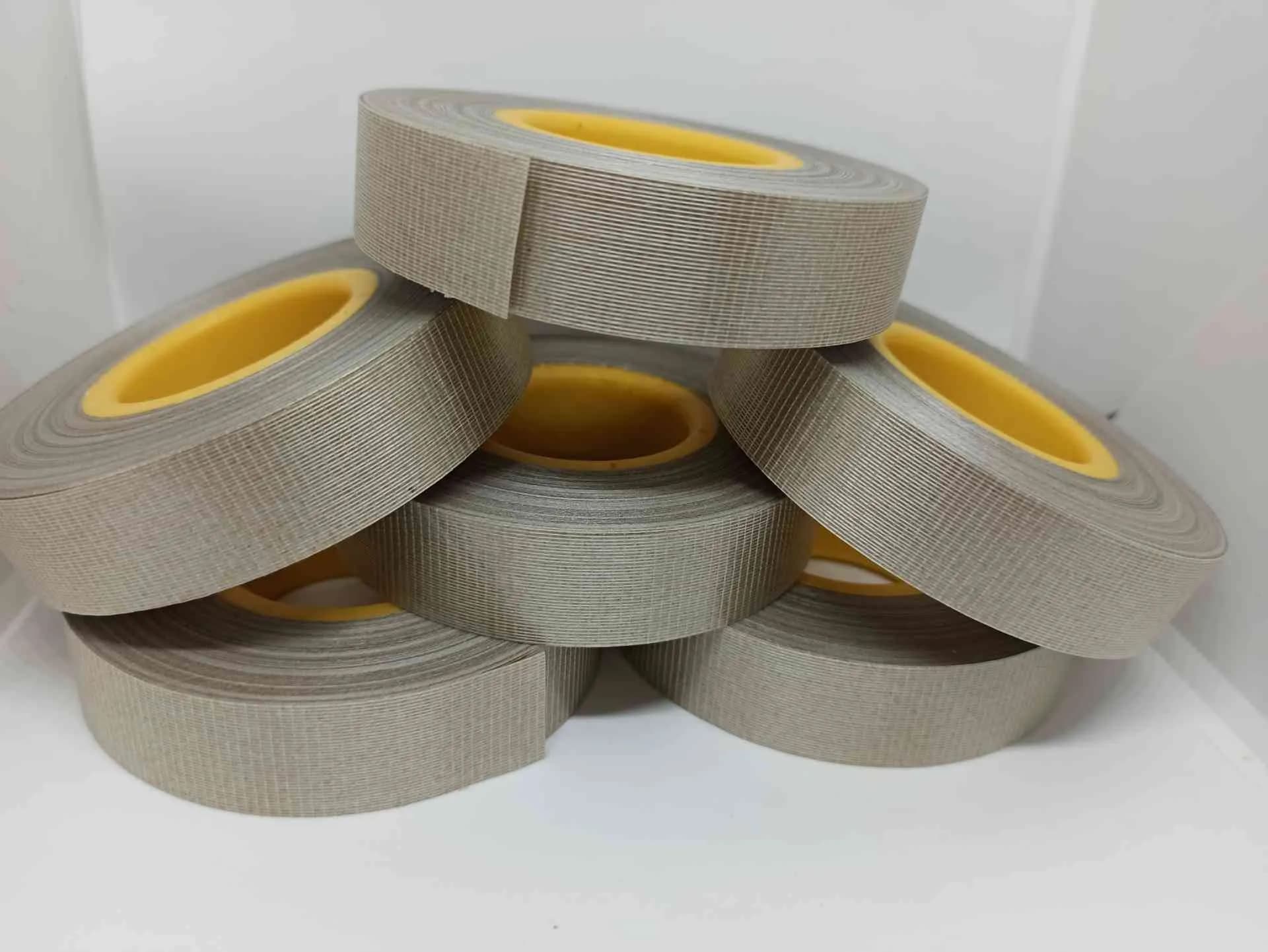

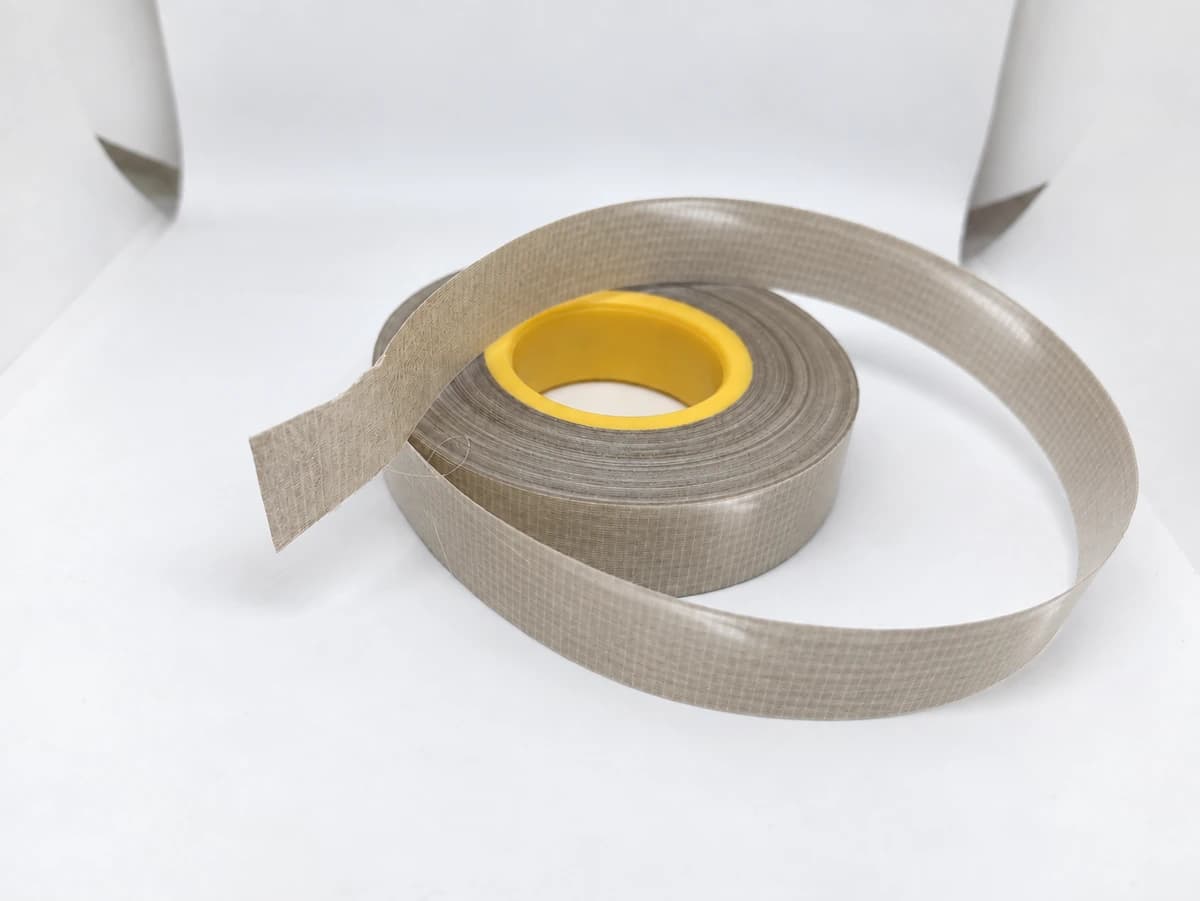

Ленты поставляются в роликах диаметром 100 ±10 мм, шириной 10, 15, 20, 25, 30 и 35 мм с предельным отклонением ±1мм, намотанные на жесткую втулку с внутренним диаметром 35 ±1,5 мм. По согласованию с потребителем возможно изготовление роликов и рулонов другой ширины.

Гарантийный срок хранения лент:

• при температуре 10-20 °С — 12 месяцев со дня изготовления;
• при температуре 20-35 °С — 6 месяцев со дня изготовления. Транспортная упаковка соответствует ГОСТ 26103-84.

Пример обозначения ленты ЛСп-Н-ТПл, толщиной 0,11 мм, шириной ролика 20 мм при ее заказе или в документации другого изделия:

«Лента слюдяная пропитанная марки ЛСп-Н-ТПл 0,11х20 ТУ 27.90.12-017-31885305-2017».
