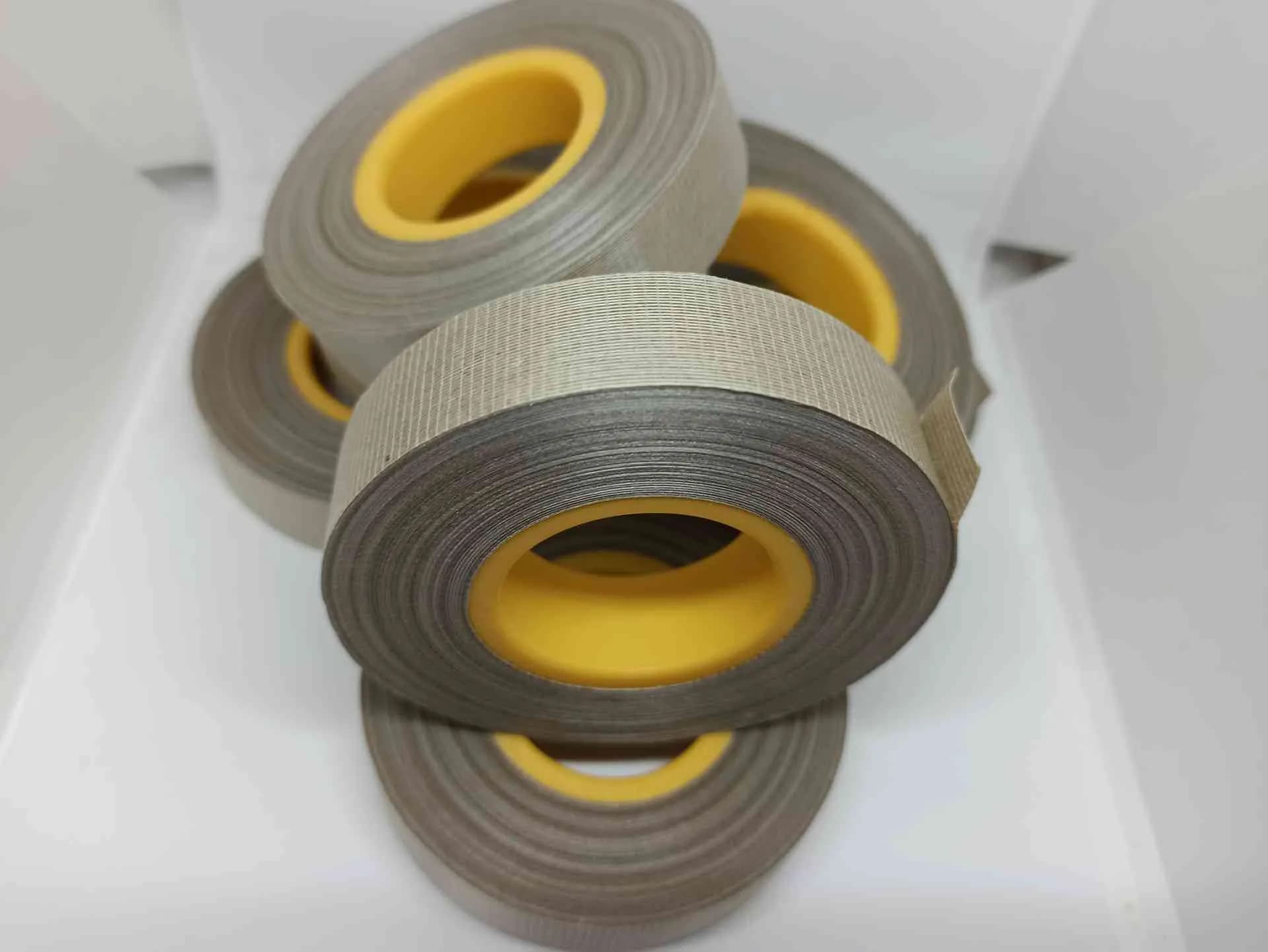

Лента огнестойкая для кабелей — купить от производителя

Огнестойкая лента для кабелей — это узкая (10–35 мм) рулонная электроизоляция на основе слюдяной бумаги, которой обматывают токопроводящую жилу кабеля по спирали с перекрытием 25–50%. В нормальном режиме лента работает как обычный диэлектрик и почти ничем себя не проявляет. Главная её роль раскрывается при пожаре: когда полимерная оболочка выгорает за первые минуты, а температура достигает 700–900 °C, именно слюдяной барьер удерживает изоляционные свойства и не даёт кабелю «коротнуть». Системы аварийного освещения, дымоудаления, оповещения и подачи воды для пожаротушения должны работать ещё 90–180 минут — этого достаточно, чтобы люди вышли из горящего здания, а пожарные подавили огонь.

В каталоге ИзолитПром четыре марки огнестойкой ленты, и все они построены на флогопите, а не на мусковите. Причина простая: мусковит длительно выдерживает 500 °C и кратковременно 700 °C, а флогопит — длительно 600 °C и кратковременно до 1000 °C. При типичной температуре кабельного пожара 800–950 °C мусковитовая лента уже не работает, флогопитовая — ещё держит. Это не маркетинговое утверждение, а свойство кристаллической решётки слюды: у мусковита KAl₂[AlSi₃O₁₀](OH)₂ дегидроксиляция начинается около 700 °C с разрушением слоёв; у флогопита KMg₃[AlSi₃O₁₀](OH)₂ замена алюминия на магний в октаэдрических позициях сдвигает порог разрушения на 200–300 градусов выше. Корицкий Ю.В., «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988, раздел 19.

Эта страница — обзор всей линейки огнестойких кабельных лент в нашем каталоге, с разбивкой по сечениям кабелей, требованиям пожарной защиты и типам объектов. Если вы уже знаете, какая марка вам нужна, переходите сразу в нужный раздел: ЛСК-Т 0,12–0,14 мм для тонких кабелей, ЛСК-ТТ 0,17–0,35 мм для силовых, Флогтерм 934 для применений на стыке «кабель-машина», Микатерм 452 0,06 мм для авиационных бортовых кабелей.

Что такое огнестойкий кабель и зачем ему слюдяная лента

В нормативной терминологии существуют три родственных, но разных свойства кабеля при пожаре, которые часто путают между собой: нераспространение горения, огнестойкость и пожарная безопасность с пониженным дымо- и газовыделением. Каждое описывает свой испытательный сценарий и свой класс защиты — и слюдяная лента нужна только для одного из них.

Нераспространение горения (ГОСТ IEC 60332-1, IEC 60332-3) — кабель не должен поддерживать пламя после удаления внешнего источника огня. Это базовое требование, оно обеспечивается негорючей оболочкой и заполнителем. К слюде не имеет отношения.

Огнестойкость (Fire Resistant, FR; Fire Endurance, FE) — кабель должен сохранять работоспособность при прямом воздействии пламени с заданной температурой определённое время. Это про слюдяную ленту: пока полимерная оболочка горит и обугливается, под ней должен оставаться рабочий проводник, способный передавать сигнал или питание. Норматив испытания — ГОСТ IEC 60331-21 (для кабелей до 1000 В) и ГОСТ Р МЭК 60331-23/-25 (для контрольных и оптических). Кабель прогревают пламенем 750 ± 50 °C в течение 90 минут (FE90), 120 минут (PH120, FE120) или 180 минут (FE180), и в это время через жилы пропускают рабочий ток и напряжение — изоляция не должна пробиться.

Пожарная безопасность (FRLS, FRHF, HFFR) — расширенное требование к продуктам горения: низкое дымовыделение, минимум галогенов, минимум коррозионно-активных газов. Это уже про материал внешней оболочки, а не про слюду. Но «огнестойкий и пожаробезопасный одновременно» — это и есть массовое сочетание для современных объектов: маркировка кабеля выглядит как нг(А)-FRLS или нг(А)-FRHF, и под полимерной оболочкой обязательно лежит слюдяной барьер.

Стандарты огнестойких кабелей: что обозначают индексы

Разобраться в маркировке огнестойкого кабеля — половина задачи кабельщика. Российские обозначения собраны в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», международные — в IEC 60331/60332 и BS 6387. Ниже — расшифровка, без которой тяжело подобрать правильную ленту:

Индекс	Что значит	Что испытывают
нг	не распространяет горение при одиночной прокладке	ГОСТ IEC 60332-1, одиночный кабель в вертикальной трубе, время задымления, длина обугливания
нг(А)	не распространяет горение в категории А — полностью загруженная кабельная полка	ГОСТ IEC 60332-3-22, пучок кабелей объёмом 7,0 л/м негорючего материала
FR	огнестойкий — сохраняет работоспособность при пожаре	ГОСТ IEC 60331-21, 750 °C 90 минут или больше, ток через жилы
FE180	огнестойкий 180 минут при 750 °C	аналогично FR, но время воздействия 180 минут
PH15…PH120	сохраняет работоспособность 15…120 минут при 842 °C по DIN VDE 4102-12	немецкий норматив, кабель + конструкция крепления
LS	Low Smoke — низкое дымообразование	ГОСТ IEC 61034-1/2, светопроницаемость в дымовой камере 3×3×3 м
HF	Halogen Free — без галогенов	ГОСТ IEC 60754-1/2, выделение HCl и HF при горении
FRLS	огнестойкий + низкое дымовыделение	FR + LS одновременно
FRHF	огнестойкий + безгалогенный	FR + HF одновременно, самый «зелёный» класс
HFFR	безгалогенный с замедлением горения	HF + FR, перекрывается с FRHF; используется в ряде ТУ кабельных заводов

Источник — ГОСТ 31565-2012, ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности», IEC 60331/60332/60754/61034. Полное соответствие обозначений марке ленты не зависит — важен только класс «FR/FE/PH»: именно он требует слюдяного барьера.

Огнестойкая лента нужна только для классов FR / FE / PH. Если в маркировке кабеля нет ни одной из этих букв (например, чисто нг(А)-LS) — это не огнестойкий кабель, и слюдяная лента в его конструкции не предусмотрена. Не путайте «не распространяет горение» и «огнестойкий»: первое про оболочку, второе — про слюду.

Как работает слюдяная лента при пожаре кабеля: пошаговая физика

Чтобы понять, почему именно слюдобумажная флогопитовая лента выбрана отраслью как стандартный барьер для огнестойких кабелей — а не керамика, не базальт, не стекло — полезно проследить, что происходит с конструкцией кабеля по мере роста температуры. Стандартная конструкция огнестойкого кабеля от центра наружу: токопроводящая медная жила → слюдяная лента (1–2 слоя обмотки) → изоляция из ПЭ или сшитого полиэтилена → внутренняя оболочка → заполнитель → внешняя оболочка из FR-полимера. При пожаре с этой «шубой» происходит следующая последовательность:

Температура	Что происходит со слоями	Что держит изоляцию
50–150 °C	Внешняя FR-оболочка размягчается, начинает выделять воду из тригидрата алюминия (антипирена)	Все слои работают штатно
200–400 °C	FR-оболочка обугливается, переходит в кокс. Заполнитель из стеклоткани остаётся, его связующее выгорает	Полимерная изоляция жилы (XLPE / EPR / силикон) начинает терять прочность
400–600 °C	Полимерная изоляция жилы полностью выгорает. Кокс внешней оболочки сохраняет геометрию, но теряет диэлектрические свойства	Стеклоткань на ленте теряет связующее, но удерживает каркас. Слюдяная бумага начинает работать одна
700–800 °C	Стеклоткань размягчается, у некоторых сортов плавится при 750–800 °C. На жиле остаётся только слюда	Флогопитовая бумага удерживает диэлектрический барьер — слои слюды плотно прилегают к жиле и друг к другу
800–1000 °C	Связующее ленты (силикон, эпокси-полиэфир) полностью выгорает. Слюда «свободно лежит» на жиле — но не теряет изоляции, потому что силы межмолекулярного сцепления слоёв слюды сохраняются до 1000 °C	Только слюда. Это и есть рабочий режим огнестойкого кабеля
>1000 °C	Флогопит начинает терять кристаллическую структуру, ламинарность ослабевает. Кабель перестаёт держать напряжение	Конец ресурса огнестойкости

Источник температурных порогов слюды: Корицкий Ю.В., том 2, табл. 19.4. Источник температуры стеклоткани: Тареев Б.М., «Электротехнические материалы», 7-е изд., раздел про стекловолокно. Сценарий деградации слоёв — обобщение из протоколов испытаний по ГОСТ IEC 60331-21.

Из этой таблицы становится понятным, почему критический показатель огнестойкого кабеля — это пробивное напряжение макета после прогрева 850 ± 30 °C в течение 3 часов. Этот тест включён в ТУ предприятий-изготовителей лент (для ЛСК-Т, ЛСК-ТТ, Флогтерма 934) и моделирует ровно тот режим, в котором вся «начинка» кабеля уже сгорела, и работает только слюда. Если макет ленты, обмотанной вокруг металлического стержня и прогретой 3 часа при 850 °C, выдерживает заданное пробивное напряжение — значит, кабель с этой лентой пройдёт испытание FE180.

Почему флогопит, а не мусковит — главный материаловедческий выбор

Слюдяные ленты бывают двух типов по сырью: на мусковите (калиевая слюда, K-Al-силикат) и на флогопите (магниевая слюда, K-Mg-силикат). По общим электрическим характеристикам в нормальных условиях они близки — пробивное 22–28 кВ/мм для пропитанных лент, удельное сопротивление 10¹³–10¹⁴ Ом·см. Но при нагреве разница принципиальная:

Свойство	Мусковит	Флогопит	Разница для кабелей
Состав	KAl₂[AlSi₃O₁₀](OH)₂	KMg₃[AlSi₃O₁₀](OH)₂	магний в октаэдре сдвигает порог разрушения вверх
Цвет	светлый, прозрачный	тёмно-коричневый, янтарный	визуально различимы в готовой ленте
Длительная рабочая температура	500 °C	600 °C	+100 °C запаса
Кратковременная (часы)	700 °C	1000 °C	+300 °C — критично для пожара
Дегидроксиляция (потеря OH⁻)	700–900 °C	1000–1100 °C	флогопит сохраняет структуру при типичной температуре пожара
Электрическая прочность при 600 °C	падает на 40–60%	падает на 10–20%	флогопит лучше держит изоляцию в пиковый момент пожара
Теплопроводность	~0,3 Вт/(м·К)	~0,4 Вт/(м·К)	лучше отвод тепла от жилы в обычном режиме
Цена сырья	дешевле	+15–25%	оправданная надбавка для огнестойких применений

Источник по составу и температурам: Корицкий Ю.В., том 2, табл. 19.1, 19.4. Источник по теплопроводности: ТУ предприятий на ленты Флогтерм, ЛСК-Т.

Для обмотки кабелей огнестойких марок (FR, FE, PH) применяется только флогопит. Мусковитовые ленты в кабельной промышленности не используются — даже если в маркировке кабеля стоит просто «нг(А)-FRLS» без указания температуры пожара, в её нормативной базе зашит сценарий 750 °C × 90 минут, и мусковит на этом режиме не выдерживает требуемого пробивного. Это правило соблюдают все российские кабельные заводы — Камкабель, Севкабель, Иркутсккабель, Псковгеокабель и др. — независимо от поставщика ленты.

Четыре марки огнестойких лент в каталоге ИзолитПром

В нашей линейке — четыре марки, каждая под свой кабельный сегмент. Сравнительная таблица помогает быстро ориентироваться:

Марка	Подложки	Толщины, мм	Класс	При пожаре	Где применяют
ЛСК-Т	1× стеклоткань	0,12 · 0,14	C, 220 °C	900 °C / 90 мин	Тонкие сигнальные и контрольные кабели нг(А)-FRLS, малые сечения 0,5–6 мм²
ЛСК-ТТ	2× стеклоткань	0,17 · 0,26 · 0,35	C, 220 °C	900 °C / 180 мин	Силовые кабели нг(А)-FRHF до 35 кВ, сечения 16–185 мм²
Флогтерм 934	стеклоткань + ПЭТ-Э или ПИ	0,08–0,15	F · H · N · C	до 1000 °C	Универсальная: гидрогенераторы, тяговые двигатели, кабели на стыке «машина–кабель»
Микатерм 452	полиимидная плёнка	0,06	C, 220 °C	1100 °C / 15 мин	Бортовые авиакабели, сигнальные и силовые цепи самолётов и БПЛА

Все четыре марки — флогопитовые. ЛСК-Т и ЛСК-ТТ выпускаются по нашим техническим условиям предприятия, Флогтерм 934 — по действующему ТУ, Микатерм 452 — по ТУ предприятия со связующим на кремнийорганической основе. На все марки выдаётся паспорт партии с указанием пробивного, прочности на разрыв и поверхностной плотности.

ЛСК-Т: тонкая лента 0,12–0,14 мм для тонких кабелей

Самая тонкая из «обычных» огнестойких лент. Однослойная подложка из стеклоткани с одной стороны делает ленту лёгкой и податливой при намотке на жилы малого диаметра — от 0,5 мм² до 6 мм². В этом сегменте сидят сигнальные и контрольные кабели для систем автоматики, противопожарной сигнализации, аварийного освещения, видеонаблюдения. Класс нагревостойкости C (220 °C) обеспечен кремнийорганическим связующим. Электрическая прочность ≥36 кВ/мм при толщине 0,12 мм. Подробные ТХ и таблица применений — на странице марки ЛСК-Т.

ЛСК-ТТ: усиленная двухсторонняя лента для силовых кабелей

Две стеклоткани (с обеих сторон от слюдяной бумаги) — отсюда «-ТТ». Прочность на разрыв в 2,5–3 раза выше, чем у однослойной ЛСК-Т: 130 Н/см против 50 Н/см. Это критично для крупных кабельных заводов, где скорости намотки ленты на лентоизолировочных станках превышают 60 м/мин и без двойной стеклотканевой подложки лента рвётся. Применяется в силовых огнестойких кабелях нг(А)-FRHF до 35 кВ, сечения от 16 до 185 мм². Толщины 0,17 / 0,26 / 0,35 мм — последняя для самых толстых жил, где требуется гарантированная толщина изоляции после выгорания связующего. Подробности — страница ЛСК-ТТ.

Флогтерм 934: универсальная лента для VPI и для машинно-кабельного стыка

Принципиально другая лента: связующее не силикон, а полиэфирно-эпоксидный компаунд серии 934. Два варианта подложки: с ПЭТ-Э плёнкой класс F (155 °C), с полиимидной (ПМ) плёнкой классы H/N/C (180/200/220 °C). Это даёт Флогтерму универсальность — он подходит и для обмотки силовых жил кабелей, и для пропитки секций турбогенераторов методом VPI/RR, и для применений «на стыке кабель-машина», где обмотка двигателя соединяется с кабельным выводом и нужно одно и то же изоляционное решение. Толщины 0,08–0,15 мм с шагом 0,01–0,02. Полная страница Флогтерма 934 — с таблицей толщин, режимами VPI и сравнением с ЛСЭП-934.

Микатерм 452: ультратонкая авиационная лента 0,06 мм / 1100 °C

Узкоспециализированная марка для бортовых авиационных кабелей и силовых цепей беспилотников. Толщина 0,06 мм — почти в два раза тоньше самой тонкой ЛСК-Т. Подложка — полиимидная плёнка, обеспечивающая короностойкость (сохранение работоспособности при частичных разрядах от ШИМ-преобразователей частоты на борту). Класс нагревостойкости C (220 °C) длительно, при пожаре — 1100 ± 50 °C в течение 15 минут (авиационная норма достаточна для аварийной посадки). Электрическая прочность ≥30 кВ/мм. Подробности и характеристики — на странице Микатерм 452.

Как выбрать марку под конкретный кабель: пошаговый алгоритм

На практике подбор ленты идёт по трём параметрам: сечение жилы, требуемое время огнестойкости, тип объекта. Пошаговая логика:

Шаг 1. Определите класс пожарной защиты по проекту. Если в спецификации стоит обозначение типа FE90, PH90 — нужно 90 минут огнестойкости. Если FE180, PH120 — 120–180 минут. Это базовая «вилка» по требованиям СП 6.13130.2013 и приложению 5 к Техническому регламенту № 123-ФЗ.

Шаг 2. Сечение жилы кабеля. Чем толще жила, тем больше натяжение ленты при намотке и тем выше требования к её механической прочности. Здесь — конкретные пары:

• Сечение 0,5–6 мм² (контрольные, сигнальные, питания малой мощности) → ЛСК-Т 0,12 мм. Удельная плотность ленты 100–110 г/м², обмотка идёт без подкручивания, перекрытие 25–30%.
• Сечение 6–16 мм² (контрольные большего сечения, силовые до 1 кВ) → ЛСК-Т 0,14 мм или ЛСК-ТТ 0,17 мм при повышенных требованиях по FE180.
• Сечение 25–95 мм² (силовые кабели 1–10 кВ) → ЛСК-ТТ 0,17–0,26 мм, перекрытие 40–50%, два слоя обмотки в обратном направлении.
• Сечение 120–185 мм² и выше (силовые 10–35 кВ) → ЛСК-ТТ 0,26–0,35 мм, два-три слоя обмотки.

Шаг 3. Особые случаи. Если кабель идёт от обмотки тягового двигателя или гидрогенератора и нужно одно изоляционное решение для машины и кабеля — берите Флогтерм 934. Если объект — самолёт или БПЛА с весовыми ограничениями — Микатерм 452. Если кабель силовой высоковольтный с частотным преобразователем (ЧРП) и есть проблема короны на жиле — тоже Микатерм 452, у него специально нормирована стойкость к частичным разрядам.

Ошибка №1 при выборе: пытаются использовать ЛСК-Т 0,12 мм на силовых кабелях 50–95 мм², чтобы «сэкономить на ленте». Лента рвётся при намотке, а если и проходит станок, то на испытаниях по ГОСТ IEC 60331-21 пробивное на макете 850 °C падает в 1,5–2 раза ниже требуемого. Экономия 8–12% на ленте оборачивается забракованной партией кабеля. Соблюдайте сечения из шага 2 — там зашит технологический опыт кабельных заводов.

Применения огнестойких кабельных лент по отраслям

Атомные электростанции (АЭС)

Для оборудования класса безопасности 1Е (системы, важные для безопасности) применяются кабели с огнестойкостью 60 минут при 750 °C и сохранением работоспособности после радиационных нагрузок 1·10⁵ Гр (нормативный ресурс 60 лет согласно НП-001-15). Слюдяная лента в этих кабелях должна быть на флогопите — мусковит при облучении деградирует быстрее. Российские блоки ВВЭР-1200 (Нововоронежская АЭС-2, Ленинградская АЭС-2) и проект ВВЭР-ТОИ применяют огнестойкие кабели в системах аварийного управления, контроля реактора, противопожарной защиты, на технологических каналах для систем безопасности. Стандартный выбор для огнестойких кабелей АЭС — ЛСК-ТТ 0,17–0,26 мм.

Метрополитены и автомобильные тоннели

В метро действуют требования НПБ 250-97 «Лифты для транспортирования пожарных подразделений в зданиях и сооружениях» и СП 120.13330.2012 «Метрополитены». Кабели для систем дымоудаления, вентиляции, аварийного освещения тоннелей, противопожарных насосов и сигнализации должны сохранять работоспособность 90–180 минут при пожаре. Здесь активно применяется ЛСК-ТТ как стандартный выбор и Флогтерм 934 для «гибридных» применений, где один и тот же тип ленты идёт и на кабель, и на обмотку тяговых двигателей подвижного состава.

Аэропорты, вокзалы, торговые центры

Объекты массового пребывания людей попадают под СП 6.13130.2013 и Технический регламент о требованиях пожарной безопасности (123-ФЗ). Класс защиты — FE180 или PH120, кабели для систем оповещения, противопожарных лифтов, дымоудаления, подачи воды для пожаротушения. Терминал любого крупного аэропорта (Шереметьево, Домодедово, Кольцово) содержит несколько десятков километров огнестойкого кабеля. Объекты с самой жёсткой логикой пожарной безопасности — высокоскоростные железнодорожные вокзалы и подземные торговые центры площадью >2500 м².

Высотные здания

СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара» требует огнестойких кабелей для зданий выше 75 м: системы аварийного освещения, лифты для пожарных подразделений (ЛПП), вентиляция дымоудаления, противопожарные насосы, пожарная сигнализация и оповещение, питание управления противопожарных клапанов. Класс кабелей — FE90 минимум, для зданий выше 100 м — FE120 и выше. Стандарт намотки — ЛСК-ТТ 0,17 мм для контрольных и силовых до 1 кВ, ЛСК-ТТ 0,26 мм для силовых 6–10 кВ.

Промышленные объекты повышенного риска

НПЗ (нефтеперерабатывающие заводы), химические комбинаты, газокомпрессорные станции, металлургические производства, объекты МЧС. Требования формируются ведомственными нормами: для нефтянки — Положение о применении средств огнезащиты на объектах ПАО «Газпром», для химии — отраслевые стандарты Минпромторга. Типичные применения: кабели систем АСУТП, аварийной остановки производства (ESD), пожаротушения газом или пеной, питания насосных. Сечения большие (35–185 мм²), требования по FE180 — стандарт ЛСК-ТТ 0,26–0,35 мм.

Авиация и беспилотники

Бортовые кабели самолётов гражданской авиации (Sukhoi Superjet, МС-21), вертолётов (Ми-8/17, Ка-32), беспилотников. Требование — сохранение работоспособности 15 минут при 1100 °C (необходимое и достаточное для аварийной посадки). Ограничения по массе → лента должна быть максимально тонкой (0,06 мм). Применяется только Микатерм 452.

Технология намотки ленты на кабельных заводах

Слюдяная лента наматывается на токопроводящую жилу с помощью ленто-обмоточных машин — это специализированный участок кабельной линии, который ставят между скрутчиком жилы и линией экструзии полимерной изоляции. Принцип: жила движется через машину линейно, а вокруг неё вращается пара кассет с лентой, наматывая её по спирали. Параметры процесса:

Параметр	Значение	Что происходит при отклонении
Перекрытие соседних витков	25–50% (стандарт 33%)	<25% — щели, пробой через зазоры; >50% — лишний расход ленты, утолщение жилы
Угол намотки относительно оси жилы	30–60° (стандарт 45°)	малый угол — растяжение ленты при изгибах кабеля → разрыв; большой угол — низкое перекрытие
Натяжение ленты	0,5–1,5 Н/см ширины ленты	низкое — морщины, дефекты обмотки; высокое — обрыв ленты на стеклоткани
Скорость линии	20–80 м/мин	выше 80 м/мин — ЛСК-Т рвётся, нужна ЛСК-ТТ или Флогтерм
Число слоёв обмотки	1 для FR/FE90; 2–3 для FE180/PH120; 4 для PH180	зависит от требуемого времени огнестойкости
Направление обмотки соседних слоёв	в противоположных направлениях	одинаковое направление — лента отслаивается при изгибе кабеля

Параметры намотки — обобщение из технологических регламентов кабельных заводов и протоколов испытаний по ГОСТ IEC 60331-21. Конкретные настройки станка — на усмотрение технолога, выходные данные обязательно сверяются с пробивным напряжением макета.

Контроль качества намотки идёт по двум критериям: визуальный (отсутствие морщин, разрывов, складок) и электрический (пробивное напряжение жилы перед экструзией изоляции). После намотки ленты жила проходит через ванну экструзии, где на неё накладывается слой полимерной изоляции (сшитый полиэтилен, EPR, силикон) — это уже «штатная» рабочая изоляция, а слюдяная лента под ней работает как «парашют» на случай пожара.

Сертификация и испытания огнестойких лент

На каждую партию ленты, отгружаемой кабельному заводу, мы выдаём паспорт качества со следующими нормированными показателями:

• Толщина ленты с допуском (микрометр на 10 точках по длине рулона)
• Поверхностная плотность, г/м² (взвешивание квадрата 100×100 мм с тремя повторами)
• Электрическая прочность, кВ/мм (испытание по ГОСТ 8865-93 на пробое в трансформаторном масле)
• Прочность на разрыв (растяжение полоски 10×100 мм до разрыва, Н/см)
• Содержание летучих веществ, % (нагрев навески 30 минут при 130 °C, потеря массы)
• Размер ролика: длина, ширина, диаметр втулки

Помимо паспортов на каждую партию, мы предоставляем кабельному заводу протокол испытаний макета по методике ГОСТ IEC 60331-21: лента наматывается на стандартный медный стержень Ø 4 мм, прогревается 850 ± 30 °C в течение 3 часов, после чего на макет подаётся напряжение и фиксируется пробивное. Это «ускоренная» имитация поведения ленты в реальном кабеле при пожаре. Норматив: пробивное макета после 850 °C / 3 часа должно быть не ниже 0,5 кВ.

Соответствие нормативной базе:

• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» — основной российский норматив, на который ссылаются все ТУ кабельных заводов
• ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности» — детализация по испытаниям
• ГОСТ IEC 60331-21 — испытание целостности кабельной цепи при воздействии огня
• ГОСТ IEC 60332-1, -3 — испытания на нераспространение горения (одиночный кабель и в пучке)
• IEC 60371-3-8 — спецификация на огнестойкие слюдобумажные ленты для кабелей (международный стандарт, на который ориентируются производители лент)
• ГОСТ 8865-93 — классификация изоляционных систем по нагревостойкости
• СП 6.13130.2013 — требования к электрооборудованию систем противопожарной защиты

Что должно быть в паспорте партии — чеклист закупщика

Когда лента приходит на склад кабельного завода, отдел технического контроля сверяет паспорт партии с ТУ. Минимальный пакет, который должен присутствовать:

Пункт	Что проверять	Где должно быть в паспорте
Номер ТУ	совпадение с ТУ из договора поставки, год редакции	шапка паспорта
Номер партии и дата изготовления	срок годности от даты — обычно 6 или 12 месяцев	шапка
Тип слюды	«флогопит» — буквально, не «слюда» вообще	раздел «Состав»
Связующее	«силикон», «кремнийорганическое» или «полиэфирно-эпоксидное» (для Флогтерма)	раздел «Состав»
Класс нагревостойкости	F, H, N или C по ГОСТ 8865-93	раздел «ТХ»
Толщина с допуском	цифра ± допуск, например 0,17 ± 0,02 мм	раздел «ТХ»
Поверхностная плотность	цифра ± допуск, г/м²	раздел «ТХ»
Электрическая прочность	не ниже норматива из ТУ	раздел «ТХ»
Прочность на разрыв	Н/см, для ЛСК-ТТ — не ниже 130 Н/см	раздел «ТХ»
Пробивное макета после 850 °C × 3 ч	≥0,5 кВ (для ЛСК-Т, ЛСК-ТТ, Флогтерма)	отдельный протокол испытания, прилагается к паспорту
Размеры ролика	ширина, длина, диаметр втулки — для совместимости со станком	раздел «Поставка»
Подпись и штамп ОТК	подпись инспектора, дата, печать	низ паспорта

Если в паспорте отсутствует пункт «пробивное макета после 850 °C × 3 ч» — это серьёзный сигнал: вы получили ленту, не предназначенную для огнестойких кабелей. Без этого пункта формально нельзя сертифицировать кабель по ГОСТ IEC 60331-21. Не покупайте ленту без этого пункта в паспорте — даже если по электрической прочности она вписывается в нормы.

Хранение и транспортировка кабельной ленты

Общие требования к хранению огнестойкой кабельной ленты независимо от марки:

• Температура хранения 5–35 °C, относительная влажность не выше 75% (для лент с эпоксидно-полиэфирным связующим — Флогтерм — желательно не выше 65%, иначе связующее может «потечь» при повышении температуры на складе)
• Хранение в заводской таре — картонные коробки с пенополиуретановой или пенополистирольной прокладкой между роликами
• Расположение роликов — вертикальное (на торце), не штабелировать более 5 рядов в высоту, иначе нижние ролики деформируются по диаметру
• Защита от прямых солнечных лучей и источников тепла (отопительные приборы, паропроводы) — нагрев выше 40 °C ускоряет старение связующего
• Срок хранения 6 месяцев (ЛСК-Т, ЛСК-ТТ) — 12 месяцев (Микатерм 452, Флогтерм 934 на ПИ-плёнке) от даты изготовления, при выполнении условий хранения

Транспортировка — стандартными грузовыми перевозками всеми видами транспорта (авто, ж/д, авиа), кроме случаев когда крытый транспорт обязателен по договору. Защита от атмосферных осадков и резких перепадов температуры (зимой при заходе в отапливаемый склад с −20 °C — выдержка 12 часов до распаковки, иначе на холодной ленте конденсируется влага из воздуха).

Частые вопросы по огнестойким кабельным лентам

Можно ли использовать обычную слюдяную ленту (например, ЛСЭП-934 на мусковите) для огнестойких кабелей?

Нет. Мусковит длительно держит 500 °C и кратковременно 700 °C, а кабельный пожар по ГОСТ IEC 60331-21 — это 750 °C на 90 минут и больше. На мусковите кабель не пройдёт сертификацию. Для огнестойких кабелей нужна только флогопитовая лента: ЛСК-Т, ЛСК-ТТ, Флогтерм 934 или Микатерм 452.

Почему толщина ленты нормируется так точно (0,12 / 0,14 / 0,17 / 0,26 / 0,35), а не идёт «свободным» рядом?

Толщины подобраны под типовые сечения кабельных жил и опыт кабельных заводов: тоньше 0,12 мм — недостаточная электрическая прочность макета 850 °C; от 0,17 мм нужна двойная стеклотканевая подложка, иначе лента рвётся при намотке на сечения от 25 мм²; 0,35 мм — предел, выше которого лента «теряет гибкость» и не ложится правильно на жилы 185 мм² и больше. Промежуточные толщины (0,15; 0,20; 0,30) на огнестойкие кабельные ленты не выпускаются.

В чём разница между FR и FE?

FR (Fire Resistant) — общее свойство «огнестойкости», без указания времени. FE — конкретное время огнестойкости в минутах (FE90, FE120, FE180). Если в спецификации просто написано «FR» — уточняйте у проектировщика, какое именно время требуется по проекту, иначе можно купить ленту, которая даст 90 минут, а в проекте требовалось 180.

Можно ли заменить ЛСК-ТТ 0,26 мм на два слоя ЛСК-Т 0,14 мм?

Технологически — нет. ЛСК-Т 0,14 мм имеет одну стеклотканевую подложку и при намотке в два слоя в обратных направлениях не даёт той же механической прочности, что ЛСК-ТТ 0,26 мм с двумя стеклотканевыми подложками каждой витка. Электрически — близко, но при испытаниях по ГОСТ IEC 60331-21 макет на двойной ЛСК-Т обычно показывает на 15–25% ниже пробивное после 850 °C × 3 ч. Используйте ЛСК-ТТ под силовые кабели, ЛСК-Т — только под лёгкие.

Какая лента нужна для кабелей 35 кВ?

ЛСК-ТТ 0,26–0,35 мм в два-три слоя обмотки. Для жил 50–95 мм² — 0,26 мм в два слоя; для жил 120–185 мм² — 0,35 мм в два слоя или 0,26 мм в три слоя. Точные решения зависят от конструкции кабеля и согласовываются с технологическим отделом кабельного завода.

Что такое «макет 850 °C × 3 часа» и почему этот тест важен?

Это испытательный режим, имитирующий реальный пожар: ленту наматывают на стандартный медный стержень Ø 4 мм, прогревают в муфельной печи 850 ± 30 °C в течение 3 часов и после остывания подают пробивное напряжение. Норма — не ниже 0,5 кВ. Тест показывает, что слюда сохраняет диэлектрические свойства после полного выгорания связующего и стеклоткани — то есть в реальном кабеле останется работоспособный барьер. Без этого протокола кабель нельзя сертифицировать на FE/PH.

В каких единицах измерять огнестойкость кабеля — минутах или градусах?

В минутах при заданной температуре. Например, FE180 = 180 минут при 750 °C по ГОСТ IEC 60331-21. PH120 = 120 минут при 842 °C по немецкому DIN 4102-12. У нас в России основной норматив — ГОСТ IEC 60331 на 750 °C, но для импортного оборудования встречается и PH-маркировка по DIN.

Нормативные источники и справочная литература

Основные документы, на которые опирается материал страницы:

• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»
• ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности»
• ГОСТ IEC 60331-21-2011 «Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Методы испытания. Силовые и контрольные кабели на номинальное напряжение до 0,6/1,0 кВ»
• ГОСТ IEC 60332-1-1-2011 и ГОСТ IEC 60332-3-22-2011 — испытания на нераспространение горения (одиночный кабель и в пучке)
• IEC 60371-3-8 «Specification for individual materials. Sheet 8: Fire-resistant mica paper tapes for cables» (международный стандарт на огнестойкие слюдобумажные ленты для кабелей)
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация»
• ГОСТ 26103-84 «Изделия электронной техники. Методы оценки соответствия требованиям к стойкости при механических и климатических внешних воздействующих факторах» (упаковка и маркировка лент)
• СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности»
• СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты»
• Технический регламент о требованиях пожарной безопасности (Федеральный закон № 123-ФЗ от 22.07.2008, с изменениями)
• НП-001-15 «Общие положения обеспечения безопасности атомных станций» (для АЭС)
• Корицкий Ю.В., «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988, раздел 19 — слюдяные материалы и изоляция
• Тареев Б.М., «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — раздел про слюду и стекловолокно
• Серебряков С.А., «Электроматериаловедение», 2005 — раздел про неорганические диэлектрики и их поведение при высоких температурах

Связанные категории и материалы

Если вы изучаете огнестойкие кабельные ленты, может пригодиться следующая информация в нашем каталоге:

• Слюдинитовые ленты — общий обзор линейки — все типы лент, не только огнестойкие, с разбивкой по типам слюды и связующего
• Лента ЛСК-Т — для тонких контрольных и сигнальных кабелей
• Лента ЛСК-ТТ — для силовых кабелей FRHF/FRLS до 35 кВ
• Лента Флогтерм 934 — универсальная для кабелей и обмоток электромашин
• Лента Микатерм 452 — авиационная, ультратонкая, короностойкая
• Слюдопластовые листы — родственные изделия для пазовой изоляции электромашин (не для кабелей)

Заказать огнестойкую ленту для кабелей

ИзолитПром поставляет все четыре марки огнестойких кабельных лент со склада в Красноярске и через дилерскую сеть по России. На каждую партию выдаётся паспорт качества с протоколом испытания макета 850 °C × 3 часа. Минимальная партия — один ролик любой ширины, доставка по всей России транспортными компаниями (СДЭК, Деловые линии, ПЭК).

Для запроса коммерческого предложения:
Телефон: +7 (953) 585-20-07
Email: 2852007@bk.ru
В заявке укажите: марка ленты, толщина, ширина ролика, требуемая длина (м или кг), требуется ли протокол испытания макета.

Если затрудняетесь с выбором марки — напишите нам тип кабеля и его сечение, мы подберём подходящую ленту по таблицам выше. Для крупных партий (более 100 роликов) — индивидуальные условия поставки и возможность выпуска под нестандартную ширину ролика по согласованию.
