Лента Элмикатерм 524099 — купить от производителя

⚙️ Лента Элмикатерм 524099 — поставка под заказ. Оформляем при наличии у поставщиков, срок согласовывается индивидуально по позиции и количеству. Альтернативно — рассмотрите наши складские позиции: ЛСК-110-ТТ или ЛСК-110-СТ — по геометрии, толщинам и электрическим характеристикам сопоставимы; для большинства задач до 6 кВ при работе в системе класса B (130 °C) являются прямыми заменителями. Для уточнения наличия и сроков звоните +7 (953) 585-20-07 или пишите на 2852007@bk.ru.

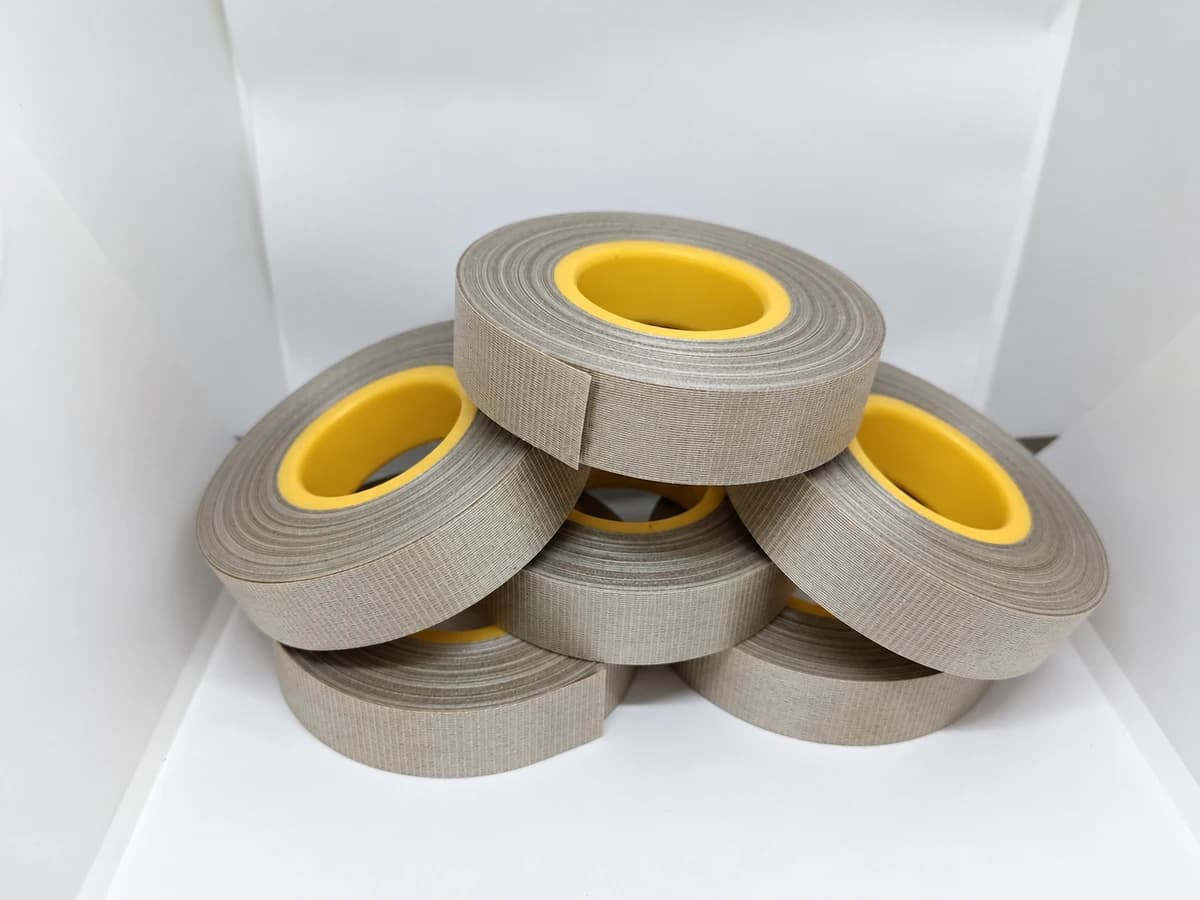

Лента стеклослюдинитовая Элмикатерм 524099 — высоковольтная электроизоляционная лента, выпускаемая по ТУ предприятия, класс нагревостойкости F (155 °C) по ГОСТ 8865-93. По системе кодификации серии Элмикатерм индекс «524099» означает: «класс F + слюдинит мусковитовый + двусторонняя стеклотканевая подложка без плёнки». В номенклатуре серии Элмикатерм 524099 — «парный» аналог Элмикатерм 524019: то же связующее, тот же класс нагревостойкости, то же ТУ, но конструкция подложек принципиально иная — без полиэтилентерефталатной (ПЭТФ) плёнки, с двусторонней стеклотканью.

Ленту 524099 используют там, где на первый план выходит механическая прочность изоляции при намотке и эксплуатации: корпусная изоляция стержневых обмоток высоковольтных машин 6 кВ, тяговые двигатели подвижного состава, асинхронные машины среднего напряжения. Двусторонняя стеклоткань выдерживает повышенное натяжение при механизированной намотке, не расслаивается при перегибе через лобовые части стержня, обеспечивает стойкость к механическим повреждениям при укладке катушек в пазы статора.

⚡ Ключевая особенность 524099 относительно «соседа» 524019: за счёт замены ПЭТФ-плёнки на вторую стеклоткань удельная разрушающая нагрузка возрастает с 60–120 Н/см до 110–190 Н/см (для толщин 0,13–0,20 мм — стабильно ≥190 Н/см), но средняя электрическая прочность снижается с 38–45 кВ/мм до 15–29 кВ/мм. Выбор между 524019 и 524099 — это всегда выбор между «электрический бонус плёнки» и «механический бонус двусторонней стеклоткани».

Что означает индекс 524099

Маркировка «Элмикатерм 524099» состоит из имени серии и пятизначного цифрового кода. Имя серии «Элмикатерм» — это устоявшийся технический индекс линейки слюдинитовых лент классов F и H на рынке электроизоляционных материалов СНГ; в номенклатуре сегодня под этим именем выпускается восемь марок с разной геометрией подложек и разными классами нагревостойкости. Числовой код 524099 имеет следующую структурную расшифровку:

• 5 — серийная группа лент с эпоксидным или эпоксидно-полиэфирным связующим. Группы с цифрами «1», «2», «3» в этой позиции — другие типы связующих (полиэфирное, кремнийорганическое, бутил-эпоксидное), не пересекаются по применению с группой «5».
• 2 — тип слюдяной бумаги: мусковит (стандартный слюдинит из калиевой слюды). Цифра «5» в той же позиции (например, у Элмикатерм 55409) означает флогопитовую бумагу для повышенных температур.
• 4 — класс нагревостойкости F (155 °C) по ГОСТ 8865-93. Цифра «9» в той же позиции означает класс H (180 °C) — например, у 529029 и 529099.
• 099 — индекс конструкции подложек. «099» — двусторонняя стеклоткань без плёнки. У марок «019» — стеклоткань с одной стороны и ПЭТФ-плёнка с другой; у «029» — стеклоткань с одной стороны и полиимидная плёнка с другой (для класса H).

Группа «524» — массовые слюдинитовые ленты класса F с мусковитовой бумагой; группа «529» — то же, но класса H; группа «525» работает на 220 °C на кремнийорганическом связующем. Внутри «524» — два подварианта: 524019 (с плёнкой) и 524099 (без плёнки) — выбор по требованию к балансу электрической и механической прочности.

Логика индекса «99» как «без плёнки, две стеклоткани» прослеживается через всю серию: 524099, 529099, 559099 — везде это означает двусторонне армированный вариант, оптимизированный под механически нагруженные применения. Цифра в первой позиции при этом сохраняет смысл «связующее», в третьей — «класс».

Элмикатерм 524099 и 524019: одно ТУ, две конструкции

В номенклатуре Элмикатерм 524099 и 524019 идут парно: оба выпускаются по одному и тому же ТУ предприятия, в обоих основа — слюдинитовая бумага из мусковита, в обоих связующее эпоксидно-полиэфирное и класс F. Разница — только в подложках и, как следствие, в электрических и механических характеристиках:

Параметр	Элмикатерм 524019	Элмикатерм 524099 (этот раздел)
Подложки	стеклоткань + ПЭТФ-плёнка	2× стеклоткань (плёнки нет)
Класс / температура	F / 155 °C	F / 155 °C
ТУ	предприятия	предприятия (то же)
Связующее	эпоксидно-полиэфирное	эпоксидно-полиэфирное (то же)
Толщины, мм	0,08; 0,09; 0,10; 0,11; 0,13; 0,15	0,11; 0,13; 0,15; 0,17; 0,20
Эл. прочность 0,13 мм, кВ/мм	45	20
Пробивное в точках, кВ	≥ 3,5 (все толщины)	1,2 (0,11–0,17 мм) / 1,7 (0,20 мм)
Прочность на растяжение, Н/см	60 (тонкие) / 120 (толстые)	110 (0,11) / ≥190 (0,13–0,20)
Хранение, мес.	6 (15–35 °C) / 12 (5 °C)	6 (15–35 °C) / 12 (5 °C)
Заменяет	ЛСК-110-ТПл, ЛСК-110-СПл, ЛСЭП-934-ТПл/СПл	ЛСК-110-ТТ, ЛСК-110-СТ, ЛИПЭФ-ТПл, ЛМЧ-ББ, ЛИФЧ-ББ, ЛФЧ-ББ, ЛФС-ТТ, ЛМС-ТТ, ЛИПЭФ-Т
Профиль применения	Витковая + корпусная изоляция, баланс электрической и плёночной защиты	Корпусная изоляция стержневых обмоток, повышенные механические требования

При выборе между 524019 и 524099 практический ориентир: если в катушке есть тонкая витковая изоляция (между соседними витками одного провода), напряжения 660–3000 В и нет высоких механических нагрузок при намотке — выбирают 524019 с её высоким пробивным 3,5 кВ и плёночным барьером. Если нужна корпусная изоляция стержневой обмотки крупной машины 6 кВ с механизированной намоткой стержня и риском перегиба ленты на лобовых частях — выбирают 524099 с двусторонней стеклотканью.

Связь с другими марками серии: прямой родственник 524099 в более высоком классе — Элмикатерм 529099 (двусторонняя стеклоткань, класс H 180 °C); по электрической прочности 529099 несколько выше (20–25 кВ/мм при тех же толщинах), по сроку хранения короче (3/6 месяцев против 6/12). Если применение требует длительной работы выше 155 °C — переход на 529099 закономерен; геометрия роликов и технология намотки совпадают.

Технические характеристики Элмикатерм 524099

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O), щипаная
Поверхностная плотность бумаги	65±4 г/м² (0,11 мм) / 75±4 (0,13) / 85±5 (0,15) / 100±5 (0,17) / 120±6 (0,20)
Подложка с одной стороны	Стеклоткань 38±4 г/м² (для всех толщин 0,11–0,17 мм) / 38±4 г/м² (для 0,20 мм)
Подложка с другой стороны	Стеклоткань 38±4 г/м² (0,11–0,17 мм) или 45±5 г/м² (для толщины 0,20 мм). Полимерная плёнка отсутствует — обе подложки тканевые
Связующее	Эпоксидно-полиэфирное, 70±14 г/м² (тонкие) ... 135±26 г/м² (толстые)
Массовая доля слюды, не менее	28 %
Массовая доля связующего	20–40 %
Массовая доля летучих, не более	2 %
Класс нагревостойкости	F, длительно до 155 °C (ГОСТ 8865-93)
Пробивное напряжение в отдельных точках, не менее	1,2 кВ (для 0,11; 0,13; 0,15; 0,17 мм) / 1,7 кВ (для 0,20 мм)
Электрическая прочность средняя	15–29 кВ/мм в зависимости от толщины (см. таблицу ниже)
Удельная разрушающая нагрузка при растяжении	≥110 Н/см (0,11 мм); ≥190 Н/см (0,13; 0,15; 0,17; 0,20 мм)
Способ намотки	Ручная и механизированная (на лентоизолировочных станках), без подогрева ролика
Гарантийный срок хранения	6 месяцев при 15–35 °C / 12 месяцев при 5 °C
Поставка	Ролики ⌀ (100±10) мм; ширина 15–870 мм; намотка на втулку ⌀ (36±1) мм или (76±1) мм. По запросу — рулоны

Источник нормативных значений — ТУ предприятия и протоколы приёмо-сдаточных испытаний на Элмикатерм 524099. Тангенс угла диэлектрических потерь и удельное объёмное сопротивление в ТУ для серии 524 не нормируются — ключевыми параметрами выбраны электрическая прочность, пробивное напряжение и механическая разрушающая нагрузка. По запросу заказчика выдаётся справка о значениях tg δ из приёмо-сдаточных протоколов.

Условное обозначение Элмикатерм 524099 при заказе

В обозначение ленты при заказе входят: марка, толщина, ширина ролика, ссылка на ТУ. Допускаются варианты записи:

Толщина 0,13 мм, ширина ролика 25 мм	Лента Элмикатерм 524099 0,13×25 ТУ предприятия
Толщина 0,15 мм, ширина ролика 30 мм	Лента Элмикатерм 524099 0,15×30 ТУ предприятия
Толщина 0,20 мм, ширина 35 мм	Лента Элмикатерм 524099 0,20×35 ТУ предприятия
Толщина 0,17 мм, ширина 40 мм по чертежу	Лента Элмикатерм 524099 0,17×40 ТУ предприятия по черт. № __

При заказе указывайте также количество роликов и желаемую длину намотки на ролик. Для нестандартных ширин (10–14 мм для специальных применений, 100+ мм для рулонной поставки крупных машин) — отдельное согласование сроков и стоимости резки.

Электрические и механические характеристики Элмикатерм 524099 по толщинам

В отличие от 524019 (где пробивное напряжение в отдельных точках одинаково для всех толщин — 3,5 кВ), у 524099 пробивное растёт с толщиной — это результат отсутствия плёночного барьера и пропорциональности пробивного толщине слоя слюдяной бумаги. Электрическая прочность в кВ/мм при этом ниже, чем у 524019 (сказывается отсутствие плёнки), но компенсируется возможностью выбора более толстой ленты (до 0,20 мм против 0,15 мм у 524019).

Толщина, мм	Эл. прочность кВ/мм, не менее	Пробивное в точках, кВ	Прочность Н/см, не менее	Поверхн. плотность г/м²
0,11 ±0,01	24	≥ 1,2	110	210 ±26
0,13 ±0,02	20	≥ 1,2	190	225 ±30
0,15 ±0,02	18	≥ 1,2	190	240 ±35
0,17 ±0,02	15	≥ 1,2	190	280 ±37
0,20 ±0,02	29	≥ 1,7	190	340 ±40

Источник — ТУ предприятия, таблица электрических характеристик и таблица механических параметров. Скачок электрической прочности на 0,20 мм (29 кВ/мм против 15 кВ/мм при 0,17 мм) — следствие изменения геометрии: при толщине 0,20 мм используется усиленная стеклоткань 45 г/м² с одной стороны и более плотная слюдяная бумага 120 г/м², что даёт более однородную структуру слоя.

Удельная разрушающая нагрузка ≥190 Н/см для толщин 0,13–0,20 мм — рекордный показатель в серии Элмикатерм (выше даже чем у 524019, у которой при 0,13–0,15 мм всего 120 Н/см). Это и есть главный механический «бонус» конструкции 524099: двусторонняя стеклоткань работает не как «стенка с одной стороны», а как несущая оболочка вокруг слюдяного слоя — лента не рвётся при натяжении до 190 Н/см и не расслаивается при перегибах.

Сравнение с заменяемой ЛСК-110-ТТ: ЛСК-110-ТТ по электрическим характеристикам почти идентична 524099 (24/20/18/15/29 кВ/мм при тех же толщинах), но работает в классе B (130 °C) против F (155 °C) у 524099. По прочности ЛСК-110-ТТ имеет 120–240 Н/см (диапазон шире, чем у 524099). Главные выигрыши 524099 — повышение класса нагревостойкости на одну ступень и удвоенный гарантийный срок хранения.

Класс нагревостойкости F по ГОСТ 8865-93

Класс F по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» соответствует длительной допустимой рабочей температуре 155 °C. Для ленты Элмикатерм 524099 ограничивающим элементом класса является эпоксидно-полиэфирное связующее: сама слюдинитовая бумага из мусковита по справочнику Корицкого Ю.В. (том 2, 1988) выдерживает до 600 °C кратковременно и до 350–400 °C длительно; стеклоткань работает до 500–600 °C; именно связующее определяет верхнюю границу 155 °C.

В отличие от 524019, в 524099 нет ПЭТФ-плёнки — а значит нет элемента, который ограничивал бы температуру по полимерной составляющей подложки. Тепловая стойкость 524099 в принципе могла бы быть выше, но в текущей рецептуре связующее остаётся эпоксидно-полиэфирным, и общий класс ленты — F. Для применений выше 155 °C переходят на марку Элмикатерм 529099 — она использует ту же двустороннюю стеклоткань, но связующее доработано под класс H.

Что произойдёт при длительной эксплуатации выше 155 °C? Сначала эпоксидно-полиэфирный компаунд связующего теряет адгезию к слюдинитовой бумаге (170–185 °C, длительно), появляются микротрещины в адгезионных слоях, электрическая прочность снижается на 25–40 % от паспортной. На второй стадии (выше 200 °C) начинается термодеструкция связующего с выделением летучих продуктов, изоляция теряет монолитность. Полный отказ обычно наступает после нескольких тысяч часов работы при 165–175 °C — в зависимости от циклов нагрева/охлаждения и влажности.

Для систем класса B (130 °C) лента 524099 применима без ограничений — более высокий класс ленты не противоречит более низкому классу системы. Это, кстати, типичная ситуация при ремонте машин класса B: вместо ЛСК-110-ТТ устанавливают 524099, что повышает запас изоляции по температуре на 25 °C при сохранении геометрии и пропиточных составов.

Отраслевые применения Элмикатерм 524099

Корпусная изоляция стержневых обмоток ВН машин 6 кВ

Главное штатное применение Элмикатерм 524099 — корпусная изоляция стержневых обмоток крупных асинхронных и синхронных машин с рабочим напряжением 6 кВ класса F. Стержневая обмотка — это обмотка из медных шин прямоугольного сечения, изолированных лентой и уложенных в открытый паз статора. Для таких обмоток критична механическая прочность ленты при намотке на стержень и при перегибе через лобовые части — намотка идёт с натяжением 100–150 Н/см на лентоизолировочных станках, и лента с одной стеклотканью + плёнкой может расслаиваться по плёночной стороне. У 524099 двусторонняя стеклоткань (≥190 Н/см при 0,13–0,20 мм) исключает этот риск.

Типовая толщина для корпусной изоляции 6 кВ — 0,13–0,15 мм в три-пять слоёв с перекрытием 50 %. При перекрытии 50 % и толщине одного слоя 0,15 мм эффективная толщина изоляции после уплотнения составляет ~0,3 мм; пять слоёв дают ~1,5 мм — этого хватает для номинального напряжения 6 кВ с учётом коэффициента запаса 3–4 после VPI-пропитки.

Двигатели тяговые и крановые подвижного состава

Тяговые двигатели локомотивов, электровозов, тепловозов и мощных промышленных кранов работают в условиях постоянных вибраций, ударных нагрузок, циклических температурных колебаний. Изоляция должна не только выдерживать электрическое напряжение (обычно 660–1500 В для тяговых аппаратов класса F), но и сохранять механическую целостность при толчковых нагрузках. Двусторонняя стеклоткань 524099 даёт здесь существенное преимущество перед лентами с плёночной стороной: плёнка хрупка при низких температурах и со временем теряет эластичность, стеклоткань с эпоксидно-полиэфирным связующим после отверждения сохраняет упругость и адгезию десятки тысяч часов.

Толщины 0,17 и 0,20 мм у 524099 рассчитаны как раз на такие применения: высокая разрушающая нагрузка ≥190 Н/см компенсирует ударные пиковые натяжения, повышенное пробивное 1,7 кВ при 0,20 мм даёт запас по точечному пробою от перенапряжений на коммутации.

Асинхронные двигатели среднего напряжения 3–6 кВ

Серийные крупные асинхронные двигатели общепромышленного назначения мощностью от 100 кВт до нескольких МВт, работающие в режиме привода компрессоров, насосов, мельниц, дробилок — типичная область применения 524099. Корпусная изоляция стержневых обмоток таких машин требует механической прочности при укладке стержня в паз (потенциально с обстукиванием молотком), при стяжке клиньев, при последующей пропитке и отверждении системы. Для двигателей 3 кВ типична толщина 0,13 мм, для 6 кВ — 0,15–0,17 мм.

Возбудители и вспомогательные электрические машины

Возбудители турбогенераторов, поднасосные двигатели, маслонасосные двигатели атомных и тепловых станций, генераторы постоянного тока промышленных установок — машины, где сочетается требование класса F и механическая стойкость к вибрации передающейся от основного агрегата. Толщины 0,13–0,15 мм у 524099 покрывают их типичные напряжения 220–660 В с большим запасом.

Ремонт высоковольтных машин класса B на класс F

Существенная доля поставок 524099 идёт на ремонтные работы по модернизации машин, которые исходно были выполнены с лентой ЛСК-110-ТТ или ЛСК-110-СТ (класс B 130 °C). При капитальном ремонте такие машины переводят в класс F, заменяя ленту на 524099 — той же толщины, той же ширины ролика, того же диаметра ⌀100 мм с втулкой ⌀36/76 мм. Изменений в технологии намотки не требуется, режим отверждения и совместимость с пропиточными составами совпадают.

Технология намотки и отверждения Элмикатерм 524099

Лента Элмикатерм 524099 — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется. Это отличает её от лент Элмикатерм серии 55409 и 52409, где намотка идёт с предварительным подогревом до 50–70 °C для размягчения связующего. Намотка возможна в двух режимах:

• Ручная намотка — для ремонтных работ, мелкосерийного производства, изготовления катушек со сложной геометрией (полюсные катушки конусного сечения, лобовые части стержневых обмоток). Намотчик удерживает ролик в одной руке, другой формирует укладку с заданным перекрытием. Натяжение умеренное: 30–60 Н/см — этого хватает для плотной укладки, лента не растягивается и не теряет геометрию.
• Механизированная намотка — на лентоизолировочных станках с программным управлением натяжения и шага. Применяется в серийном производстве крупных асинхронных машин и тяговых двигателей. Скорость намотки — 0,3–1,0 м/с; натяжение 80–150 Н/см задаётся настройкой станка под конкретный типоразмер стержня и контролируется автоматически. Двусторонняя стеклоткань выдерживает натяжение до 190 Н/см без разрыва — выше, чем у 524019 (60–120 Н/см) и большинства других слюдинитовых лент.

Перекрытие при намотке: для корпусной изоляции стержневых обмоток — 50 % (полуперекрытие). Такая намотка даёт двойной эквивалент толщины ленты в каждой точке поверхности стержня. Для усиленной изоляции на лобовых частях обмотки (выход из паза) допускается 67 % (треть-перекрытие), что эквивалентно тройному слою. Для витковой изоляции 524099 применяют редко — её роль обычно отдают 524019, где плёнка работает как точечный барьер.

Режим отверждения готовой обмотки с уложенной 524099 — стандартный для класса F: 10–16 часов при 160 °C в сушильной печи или индукционной камере с контролем температуры по нескольким точкам обмотки. На стадии отверждения эпоксидно-полиэфирное связующее переходит из вязкотекучего состояния в твёрдое сшитое и формирует монолитную изоляцию между слоями ленты и между лентой и пропиточным лаком (если применяется VPI). После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» (неотверждённого) состояния.

Подготовка ролика к намотке: ролик должен быть выдержан в условиях намоточного цеха (15–25 °C, влажность до 70 %) минимум 2 часа после извлечения из заводской упаковки — для выравнивания температуры и стабилизации геометрии. После 12 месяцев холодного хранения (5 °C) — обязательная выдержка 4–6 часов в цехе перед вскрытием упаковки, иначе на ленте конденсируется атмосферная влага.

Как выбрать толщину Элмикатерм 524099 под рабочее напряжение

Выбор толщины ленты основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_раб,

где U_пр — суммарное пробивное напряжение слоя изоляции с учётом числа слоёв и перекрытия; U_раб — рабочее напряжение между изолируемыми элементами. Для пропиточных систем класса F с лентой Элмикатерм 524099 типичный коэффициент запаса — 3–5, для безпропиточных систем — 5–10.

Особенность серии 524099 — невысокое нормированное пробивное напряжение в отдельных точках (1,2 кВ для 0,11–0,17 мм; 1,7 кВ для 0,20 мм), что компенсируется укладкой ленты в несколько слоёв с перекрытием 50 %. На практике для корпусной изоляции 6 кВ требуется 3–5 слоёв ленты 0,13–0,17 мм; одного слоя для напряжений выше 1140 В недостаточно.

Практический алгоритм:

1. Определить рабочее напряжение между обмоткой и корпусом U_корп (равно фазному напряжению машины).
2. Задать k_зап = 4 для общих условий, k_зап = 5 для условий повышенной влажности или тяжёлого климатического исполнения, k_зап = 3 для машин с устойчивым качеством пропитки и стабильной температурой.
3. Вычислить требуемое суммарное пробивное слоя: U_сл = k_зап × U_раб.
4. Подобрать толщину и число слоёв так, чтобы при намотке с полуперекрытием итоговое пробивное было не ниже U_сл. Каждый слой с полуперекрытием эффективно даёт 2 × t × E_пр (где t — толщина одного слоя, E_пр — электрическая прочность). Пробивное в отдельных точках суммируется по числу слоёв.

Пример расчёта корпусной изоляции для двигателя 6 кВ:

U_корп (фазное) = 6000 / √3 ≈ 3460 В
k_зап = 5 (учёт коммутационных перенапряжений) → U_сл = 17,3 кВ
Толщина 0,15 мм даёт E_пр = 18 кВ/мм → одиночный слой держит ≈ 2,7 кВ.
Четыре слоя с полуперекрытием = эффективно 8 слоёв толщины: 18 × 0,15 × 8 = 21,6 кВ. Запас 6,2 — выше нормы, можно сократить до трёх слоёв.
Три слоя × 2 = 6 эффективных слоёв × 0,15 мм × 18 кВ/мм = 16,2 кВ. Запас 4,7 — близко к норме k_зап = 5.
Альтернатива на 0,20 мм: два слоя × 2 = 4 эффективных × 0,20 мм × 29 кВ/мм = 23,2 кВ. Запас 6,7 — высокий.

Для напряжения 6 кВ рекомендуемый набор — 0,15 мм в три-четыре слоя или 0,17–0,20 мм в два-три слоя с перекрытием 50 %. Для 1140–3000 В — 0,13 мм в два-три слоя. Для 660 В — 0,11 мм в один-два слоя. Конкретный выбор корректируется по требованиям ТЗ к толщине корпусной изоляции и габаритам паза статора.

Место Элмикатерм 524099 в номенклатуре слюдинитовых лент

В номенклатуре современных слюдинитовых лент Элмикатерм 524099 занимает положение «массовой ленты класса F с двусторонним армированием стеклотканью» — это рабочая лошадка для крупных машин среднего и высокого напряжения. По ключевым параметрам сравнение с родственными марками выглядит так:

Лента	Связующее	Подложки	Класс / °C	Прочность Н/см	Хранение
ЛСК-110-ТТ	Эпоксидное	2× стеклоткань	B / 130	120–240	3 / 6 мес
ЛСК-110-СТ	Эпоксидное	стеклосетка + стеклоткань	B / 130	110–190	3 / 6 мес
Элмикатерм 524099	Эпоксидно-полиэфирное	2× стеклоткань	F / 155	110–190	6 / 12 мес
Элмикатерм 524019	Эпоксидно-полиэфирное	стеклоткань + ПЭТФ	F / 155	60–120	6 / 12 мес
Элмикатерм 529099	Эпоксидное	2× стеклоткань	H / 180	100–240	3 / 6 мес

На фоне родственных марок 524099 — «золотая середина» по балансу класса нагревостойкости и механической стойкости: класс F (выше ЛСК-110-ТТ/СТ), двусторонняя стеклоткань (ниже электрические характеристики, чем у 524019, но выше механика), срок хранения 6/12 месяцев (лучше всех в группе). При унификации производственного потока 524099 + 524019 покрывают полностью весь диапазон применений класса F: 524019 для машин до 6 кВ с приоритетом электрической прочности, 524099 для крупногабаритных стержневых обмоток с приоритетом механики.

Какие марки заменяет Элмикатерм 524099

Элмикатерм 524099 разработана как универсальная замена для группы советских слюдинитовых и слюдопластовых лент классов B и F с двусторонним армированием стеклотканью. По геометрии (толщины 0,11–0,20 мм, ширина роликов, диаметр и втулка) и по принципу конструкции (две стеклотканевые подложки) 524099 повторяет заменяемые марки; ключевые улучшения — класс нагревостойкости, срок хранения и стабильность характеристик. Полный список заменяемых марок по datasheet поставщика:

• ЛСК-110-ТТ — основной аналог в советской номенклатуре, класс B (130 °C)
• ЛСК-110-СТ — вариант со стеклосеткой + стеклотканью, класс B
• ЛИПЭФ-ТПл — слюдопластовая лента с эпоксидно-фенольным связующим
• ЛМЧ-ББ, ЛИФЧ-ББ, ЛФЧ-ББ — слюдопластовые ленты с фенольным связующим класса B
• ЛФС-ТТ, ЛМС-ТТ — слюдинитовые ленты с фенольно-силоксановым связующим
• ЛИПЭФ-Т — однослойный вариант ЛИПЭФ

Замена ЛСК-110-ТТ (класс B → F)

ЛСК-110-ТТ — массовая лента класса B (130 °C) с эпоксидным связующим и двусторонней стеклотканью. Замена на 524099 даёт два ключевых выигрыша. Первое: класс F вместо B — машина получает запас по температуре 25 °C, что критично при систематических перегрузках или работе в плохо вентилируемых помещениях, при работе в районах с высокой температурой окружающего воздуха или при модернизации машин под повышенный рабочий ток. Второе: срок хранения 6/12 месяцев вместо 3/6 — в 2 раза больше, что упрощает управление складскими запасами на ремонтных базах с нерегулярным потреблением.

Технологически замена бесшовная: одинаковые толщины (0,11; 0,13; 0,15; 0,17; 0,20 мм), та же ширина ролика, тот же режим отверждения 10–16 часов при 160 °C. Изменений в технологии намотки и в выборе пропиточных составов не требуется (составы класса F работают и с 524099, и с ЛСК-110-ТТ).

Замена ЛСК-110-СТ (класс B → F + переход с сетки на ткань)

ЛСК-110-СТ — вариант ЛСК-110 со стеклосеткой с одной стороны и стеклотканью с другой (механически слабее ТТ-варианта, дешевле). При замене на 524099 — двойной выигрыш: класс F вместо B и переход на полноценную двустороннюю стеклоткань (механическая прочность с 110–190 Н/см до 110–190 Н/см при сопоставимой толщине, но без слабости стороны со стеклосеткой). На механизированной намотке с натяжением 524099 уже не «рвётся» и не растягивает сетку, в отличие от СТ-варианта.

Замена слюдопластовых лент серии ЛИПЭФ/ЛМЧ/ЛФЧ

Слюдопластовые ленты серии ЛИПЭФ-ТПл, ЛМЧ-ББ, ЛИФЧ-ББ, ЛФЧ-ББ — это группа «ленты на слюдопластовой бумаге с фенольным или эпоксидно-фенольным связующим». Они применялись массово в советских крупных машинах 1970–1980-х годов и сегодня частично сняты с производства или производятся в ограниченных объёмах. Замена на 524099 — апгрейд по классу нагревостойкости (с B на F), по сроку хранения и по стабильности электрической прочности.

При переходе важно учесть, что слюдопластовая бумага имеет другую структуру слюдяного слоя — конкретно, нерегулярное расположение крупных листочков щипаной слюды против регулярного расположения мелких частиц мусковитовой слюдинитовой бумаги. Замена не «зеркальная» по структуре изоляции: после VPI-пропитки изоляционная система с 524099 даёт более однородное распределение электрической прочности по поверхности обмотки, без локальных «слабых» точек, характерных для слюдопластовой бумаги.

📋 Сводно: замена ЛСК-110-ТТ/СТ на 524099 — это апгрейд по классу нагревостойкости (B → F) и сроку хранения (3/6 → 6/12 мес.). Замена ЛИПЭФ-ТПл/ЛМЧ-ББ/ЛИФЧ-ББ/ЛФЧ-ББ/ЛФС-ТТ/ЛМС-ТТ на 524099 — апгрейд по классу нагревостойкости и переход на современный мусковитовый слюдинит с однородной структурой. Во всех случаях геометрия роликов, режим отверждения и совместимость с пропиточными составами класса F совпадают — переход технологически бесшовный.

Совместимость Элмикатерм 524099 с пропиточными составами

Лента Элмикатерм 524099 предназначена для работы в пропиточных изоляционных системах класса F — то есть после намотки обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком. Эпоксидно-полиэфирное связующее в самой ленте обеспечивает «черновое» сцепление слоёв при намотке и сушке; финальная электрическая прочность и механическая монолитность достигаются после пропитки и отверждения пропиточного лака. Двусторонняя стеклоткань без плёнки лучше «принимает» лак, чем плёночные стороны лент серии 019 — это даёт более полное заполнение пустот и выше итоговую электрическую прочность изоляционной системы после пропитки.

Совместимые пропиточные составы класса F:

• Эпоксидно-полиэфирные лаки класса F — основная группа: КП-303Н, КП-303НТ (отверждение при 150–160 °C). Дают максимальную электрическую прочность системы после пропитки 524099; используются на ответственных двигателях и тяговых машинах.
• Эпоксидные лаки класса F — ЭП-220, ЭП-241, ЭП-091 (отверждение при 130–150 °C). Применяются на машинах общего назначения; химически совместимы со связующим ленты.
• Полиэфирные лаки класса F — ПЭ-933, ПЭ-953, ПЭ-9153 (отверждение при 130 °C). Дешевле эпоксидных, чаще используются в ремонтном производстве.
• Бесстирольные эпоксидные системы для VPI — современные импортные и отечественные составы для глобальной пропитки крупных машин (Elantas, Von Roll, Электроизолит ЭП-9114, ЭП-9111). Дают наибольшую долговечность системы.

Несовместимые составы:

• Кремнийорганические лаки класса H (КО-916, КО-921, КО-964Н) — отверждаются при 180–200 °C, что превышает класс F ленты. Эпоксидно-полиэфирное связующее ленты при таких температурах деградирует, теряя адгезию. При необходимости класса H — переход на ленту 529099 или 529029.
• Битумные пропитки — устаревшая технология, химически частично растворяет эпоксидное связующее ленты; не используется в современных системах.
• Мочевино-формальдегидные лаки — несовместимы по химии с эпоксидно-полиэфирным связующим, дают пятнистую полимеризацию.

Безпропиточная (VPI-free) эксплуатация 524099 возможна — после намотки и отверждения связующего самой ленты при 160 °C обмотка имеет работоспособную изоляцию, особенно для машин до 1140 В. Но электрическая прочность и механическая стойкость в этом случае на 30–45 % ниже, чем после пропитки и отверждения лаком; для машин 6 кВ безпропиточный режим не применяется — обязательна VPI-пропитка с пропиточным составом класса F.

Контроль качества и паспорт партии Элмикатерм 524099

Каждая партия ленты Элмикатерм 524099 поставляется с паспортом качества производителя, в котором указываются:

• Полное обозначение: марка «Элмикатерм 524099», толщина, ширина ролика, ссылка на ТУ предприятия
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность, массовая доля связующего, массовая доля летучих, массовая доля слюды, электрическая прочность, пробивное напряжение в отдельных точках, удельная разрушающая нагрузка при растяжении
• Качество визуального осмотра ленты: отсутствие складок, разрывов, локальных утолщений, отслоения подложек, сквозных пробоев слюдяной бумаги
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу выдаётся сертификат соответствия ТУ предприятия и протокол испытаний на нагревостойкость в соответствии с ГОСТ 8865-93. Для поставок в атомную энергетику и оборонную промышленность дополнительно проводятся расширенные испытания по требованиям заказчика — повторное измерение электрической прочности после термоциклирования, испытание на стойкость к напряжению повышенной частоты, контроль геометрических параметров на каждом ролике, испытание изоляционной системы на стойкость к воздействию ионизирующего излучения.

Срок действия паспорта качества — равен гарантийному сроку хранения ленты (6 месяцев от даты выпуска при 15–35 °C или 12 месяцев при 5 °C). По истечении гарантийного срока возможна повторная аттестация партии у производителя или независимой лаборатории — проводится повторное испытание электрической прочности, разрушающей нагрузки и проверка состояния связующего.

Типичные ошибки при выборе и применении Элмикатерм 524099

1. Использование 524099 вместо 524019 на витковой изоляции

Самая частая ошибка при выборе — взять 524099 для витковой изоляции (между соседними витками одной катушки), полагаясь на «двустороннюю стеклоткань — это лучше, чем плёнка». Для витковой изоляции, наоборот, 524019 предпочтительнее: пробивное напряжение в отдельных точках 3,5 кВ против 1,2 кВ у 524099 даёт 3-кратный запас по точечному пробою от перенапряжений. Витковая изоляция работает на низком напряжении (50–200 В между витками), но именно она первой страдает от ударных коммутационных перенапряжений, и плёночный барьер 524019 здесь критически важен. У 524099 место — корпусная изоляция стержней, не виткинажа.

2. Эксплуатация при температуре выше 155 °C

Соблазн «вытянуть» класс F на 165–170 °C при перегрузках машины приводит к ускоренному охрупчиванию эпоксидно-полиэфирного связующего и потере электрической прочности на 25–40 % за 1500–3000 часов работы. Если конструктивно требуется длительная работа выше 155 °C — нужна замена на ленту класса H (Элмикатерм 529099 или 529029); попытка «продержаться на 524099» приводит к преждевременному пробою и капитальному ремонту во внеплановый срок. На ленту 524099 не имеет смысла полагаться даже в кратковременных режимах нагрева 175–180 °C — связующее «помнит» каждый цикл перегрева и накапливает деградацию.

3. Намотка из роликов с истёкшим гарантийным сроком хранения

После 6 месяцев хранения при 15–35 °C эпоксидно-полиэфирное связующее начинает медленную предполимеризацию: лента становится менее липкой, сцепление слоёв при намотке ухудшается, при последующем отверждении не достигается нужная монолитность изоляции. Использование «старых» роликов даёт изоляцию с пониженной электрической прочностью (на 10–25 % ниже паспортной) и сниженной механической стойкостью. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация.

4. Хранение и работа при повышенной влажности без выдержки

Слюдинитовая бумага и связующее ленты гигроскопичны: при влажности воздуха выше 80 % за несколько суток лента впитывает 1–2 % влаги, что снижает электрическую прочность на 10–20 % и затрудняет последующую VPI-пропитку (вода блокирует капиллярное проникновение лака). Особенно критична ситуация после хранения при 5 °C — при перемещении в тёплый цех на ленте конденсируется атмосферная влага. Перед намоткой обязательна выдержка ролика в сухом климатическом шкафу или в цехе при 15–25 °C в течение 4–6 часов с распакованной упаковкой.

5. Намотка с подогревом, как для лент серии 55409 или 52409

Намотчики, привыкшие работать с лентами Элмикатерм 55409 или 52409 (где ролик подогревается до 50–80 °C для размягчения связующего), иногда применяют тот же приём к 524099. Это ошибка: подогрев 524099 выше 40 °C начинает размягчать эпоксидно-полиэфирный компаунд связующего, лента склеивается в ролике, при разматывании рвётся. Для 524099 намотка идёт при комнатной температуре — это её принципиальное технологическое отличие от лент серий 55409/52409, рассчитанных на крупные машины с лентоизолировочными станками с подогревом.

6. Замена 524099 на ЛСК-110-ТТ при ремонте машины класса F

Обратная замена — установка ЛСК-110-ТТ (класс B) вместо 524099 (класс F) — недопустима. Лента ЛСК-110-ТТ не выдержит длительную работу при 155 °C: эпоксидный компаунд деградирует за несколько сотен часов. Если на машине класса F стояла 524099 — менять её можно только на ленту того же или более высокого класса (524099, 524019 или, при необходимости, 529099 класса H).

7. Замена 524099 на 524019 без пересчёта числа слоёв

Лента 524019 имеет более высокую электрическую прочность (45 кВ/мм против 18–29) — соблазн заменить «толстую 524099 на тонкую 524019» при одинаковом числе слоёв. Но при этом теряется механический запас двусторонней стеклоткани: в стержневых обмотках, где лента работает на изгиб через лобовые части, плёнка 524019 может расслаиваться под нагрузкой 100+ Н/см. Замена возможна только при пересмотре технологии намотки и подтверждении расчёта по обоим параметрам — электрическому и механическому.

Хранение и транспортировка Элмикатерм 524099

Условия хранения по ТУ предприятия:

• Температура воздуха в складском помещении: 15–35 °C — при таком хранении гарантийный срок составляет 6 месяцев со дня изготовления. При 5 °C (холодильное хранение) — гарантийный срок продлевается до 12 месяцев. При 5 °C обязателен контроль влажности (не выше 75 %) и постепенный возврат к температуре цеха перед намоткой — переносить ролик «из холодильника на станок» нельзя, конденсат на ленте приводит к нарушению адгезии связующего и срывам слоёв при намотке.
• Относительная влажность воздуха: до 80 % при 15–35 °C; до 75 % при 5 °C. Длительное превышение влажности 85 % приводит к набуханию слюдинитовой бумаги и снижению электрической прочности на 15–25 %.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте. Хотя у 524099 нет ПЭТФ-плёнки (которая у 524019 чувствительна к ультрафиолету), длительное прямое нагревание ролика солнцем летом приводит к подплавлению связующего и слипанию слоёв.
• Положение роликов: вертикально (на торце) на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей. Допускается горизонтальное хранение в один ряд при условии плотной упаковки и недопущении точечного давления на торец.

Главное конкурентное преимущество 524099 при хранении — длительный гарантийный срок 6/12 месяцев. Для ремонтной базы или сервисного центра, где потребление лент идёт партиями раз в 2–3 месяца, разница между 6 месяцами 524099 и 3 месяцами ЛСК-110-ТТ означает на практике отсутствие списанных просроченных партий. Для холодного хранения (5 °C) разница ещё заметнее: 12 месяцев против 6 у ЛСК позволяет закупать ленту годовыми партиями со скидкой за объём.

Транспортировка — в крытом транспорте с защитой от атмосферных осадков и прямого солнечного света; деформация ролика ведёт к продольным морщинам ленты при размотке. Допустимая температура при транспортировке — от –40 до +40 °C. По прибытии на склад заказчика — проверка целостности упаковки, дат выпуска, выборочный визуальный осмотр роликов на отсутствие смещения слоёв на торце и целостность стеклотканевых подложек.

Частые вопросы по Элмикатерм 524099

Чем Элмикатерм 524099 отличается от ЛСК-110-ТТ — это та же лента или другая?

Это разные ленты с близкой геометрией и сопоставимыми электрическими характеристиками. Главные отличия — класс F (155 °C) у 524099 против B (130 °C) у ЛСК-110-ТТ и срок хранения 6/12 месяцев у 524099 против 3/6 месяцев у ЛСК-110-ТТ. По толщинам (0,11; 0,13; 0,15; 0,17; 0,20 мм), ширине роликов и геометрии ленты совместимы — замена ЛСК-110-ТТ на 524099 в системе класса B возможна без переработки технологии. Обратная замена 524099 на ЛСК-110-ТТ в системе класса F — недопустима.

Что означает индекс 524099 — это температура или электрическая прочность?

Ни то, ни другое. Это код конструкции и класса по системе кодификации Элмикатерм: «5» — серийная группа лент с эпоксидно-полиэфирным связующим, «2» — тип слюдяной бумаги (мусковит), «4» — класс F (155 °C), «099» — индекс конструкции подложек (двусторонняя стеклоткань без плёнки). Реальная электрическая прочность ленты — 15–29 кВ/мм в зависимости от толщины, реальная температура работы — до 155 °C. Индекс 524099 не несёт прямой связи с измеряемыми параметрами — это техническая кодировка для производства и заказа.

Чем 524099 отличается от 524019?

Конструкцией подложек и применением. У 524019 — стеклоткань с одной стороны и ПЭТФ-плёнка с другой; у 524099 — две стеклоткани без плёнки. Из-за плёнки 524019 имеет более высокую электрическую прочность (45 vs 20 кВ/мм при 0,13 мм) и более высокое пробивное в отдельных точках (3,5 кВ vs 1,2 кВ), но 524099 механически прочнее (≥190 vs 60–120 Н/см) и подходит для крупногабаритных стержневых обмоток с большим натяжением при намотке. Применение 524019 — витковая изоляция и машины общего назначения до 6 кВ; 524099 — корпусная изоляция стержневых обмоток турбо-, гидрогенераторов и тяговых двигателей.

Можно ли заменить ЛСК-110-СТ на Элмикатерм 524099?

Да. У ЛСК-110-СТ конструкция подложек — стеклосетка + стеклоткань, у 524099 — двусторонняя стеклоткань. Замена даёт двойной выигрыш: класс F (155 °C) против B (130 °C) и переход с гибридной стеклосетка/стеклоткань конструкции на полноценную двустороннюю стеклоткань. Электрические характеристики и геометрия совпадают, технология намотки и режим отверждения идентичны.

Нужен ли подогрев ленты перед намоткой?

Нет. 524099 гибкая при комнатной температуре, подогрев не нужен и вреден — выше 40 °C эпоксидно-полиэфирное связующее размягчается и лента склеивается в ролике. Ленты Элмикатерм серий 55409 и 52409 требуют подогрева — для 524099 это ошибка.

Какой режим отверждения у обмотки с лентой 524099?

Стандартный режим — 10–16 часов при 160 °C. Для тонких катушек массой до 5 кг достаточно 10 часов; для массивных стержневых обмоток крупных машин — 14–16 часов с контролем температуры в нескольких точках обмотки. После отверждения связующего проводится VPI-пропитка системой класса F и повторное отверждение пропиточного лака.

С какими пропиточными составами совместима 524099?

С составами класса F: эпоксидные (ЭП-220, ЭП-241, ЭП-091), эпоксидно-полиэфирные (КП-303Н, КП-303НТ), полиэфирные (ПЭ-933, ПЭ-953), современные бесстирольные эпоксидные системы для VPI (Elantas, Электроизолит ЭП-9114). Несовместимы: кремнийорганические лаки класса H (отверждение при 180–200 °C превышает класс F ленты), битумные пропитки, мочевино-формальдегидные лаки.

Когда выбирать 524099, а когда 524019?

Если в задаче главное — высокое пробивное в отдельных точках (для витковой изоляции, для машин с интенсивной коммутацией, для тонкой межслойной изоляции 0,08–0,11 мм) — выбирают 524019 с её плёночным барьером 3,5 кВ. Если главное — механическая прочность при намотке (стержневые обмотки, толщины 0,15–0,20 мм, тяговые машины, ремонт высоконагруженных обмоток) — выбирают 524099 с двусторонней стеклотканью ≥190 Н/см.

Нормативные и справочные источники

• ТУ предприятия на ленту Элмикатерм 524099 — таблицы электрических и механических характеристик, требования к составу подложек и связующего, режим отверждения, гарантийный срок хранения. Конкретный шифр ТУ — у производителя по официальному запросу заказчика.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты Элмикатерм 524099 с обеих сторон.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты), таблицы термостойкости мусковита и флогопита.
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем класса F, влияние влажности на свойства слюдинитовых материалов, методика выбора коэффициента запаса.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, обзор лент серий 524, 529, 525.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.

Заказать ленту Элмикатерм 524099

⚙️ Лента Элмикатерм 524099 поставляется под заказ. Все востребованные толщины (0,11; 0,13; 0,15; 0,17; 0,20 мм) — оформляем при наличии у поставщиков; срок согласовывается индивидуально по позиции и количеству. Поставка с паспортом качества производителя на каждую партию; по запросу — копия сертификата соответствия и протокол испытаний на нагревостойкость по ГОСТ 8865-93.

Если нужно срочно — рассмотрите складские позиции на близком уровне характеристик: ЛСК-110-ТТ (двусторонняя стеклоткань, класс B 130 °C, толщины 0,11–0,20 мм), ЛСК-110-СТ (стеклосетка + стеклоткань, класс B). По электрическим характеристикам ЛСК-110-ТТ почти идентична 524099 (24/20/18/15/29 кВ/мм при тех же толщинах) — разница только в классе нагревостойкости (B вместо F) и сроке хранения. Если ваша система работает в реальных условиях ниже 130 °C (например, машина класса B или машина класса F с устойчивым температурным режимом до 125 °C) — ЛСК-110-ТТ на складе ИзолитПром закроет задачу без ожидания.

Для уточнения наличия 524099 у поставщиков, согласования сроков, расчёта стоимости с учётом необходимой толщины, ширины ролика, количества — звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Бесплатная консультация по выбору толщины под конкретное напряжение и тип машины; помощь с расчётом числа слоёв изоляции; подбор пропиточного состава класса F.

Альтернативные ленты серии Элмикатерм в нашей номенклатуре: 524019 (стеклоткань + ПЭТФ-плёнка, класс F, для витковой изоляции и машин общего назначения), 529099 (двусторонняя стеклоткань, класс H 180 °C, для тяговых двигателей и машин специального исполнения), 529029 (стеклоткань + полиимидная плёнка, класс H). Полный обзор номенклатуры — в разделе слюдинитовые ленты.
