Лента слюдинитовая ЛСК-110-ТПл — купить от производителя

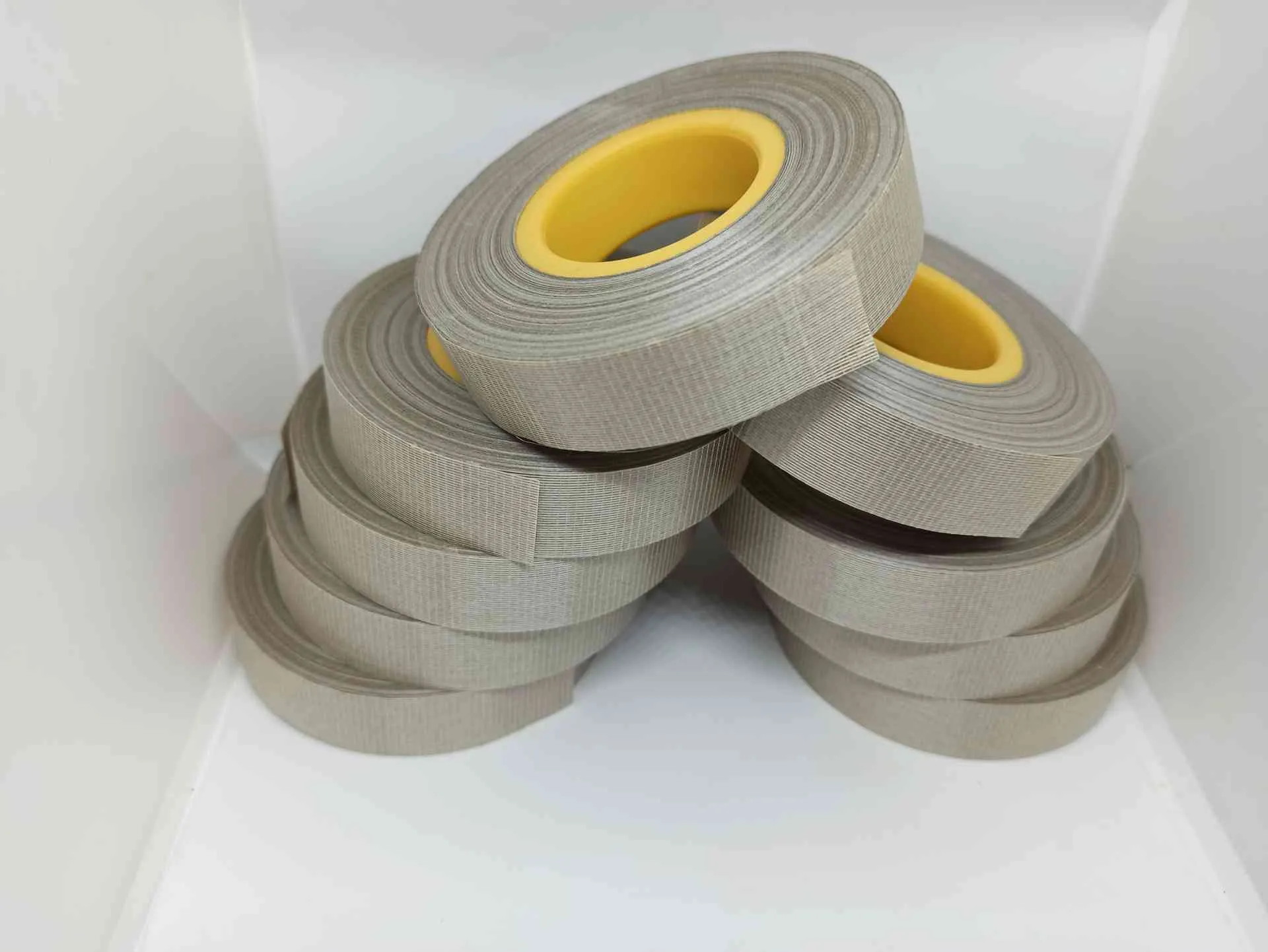

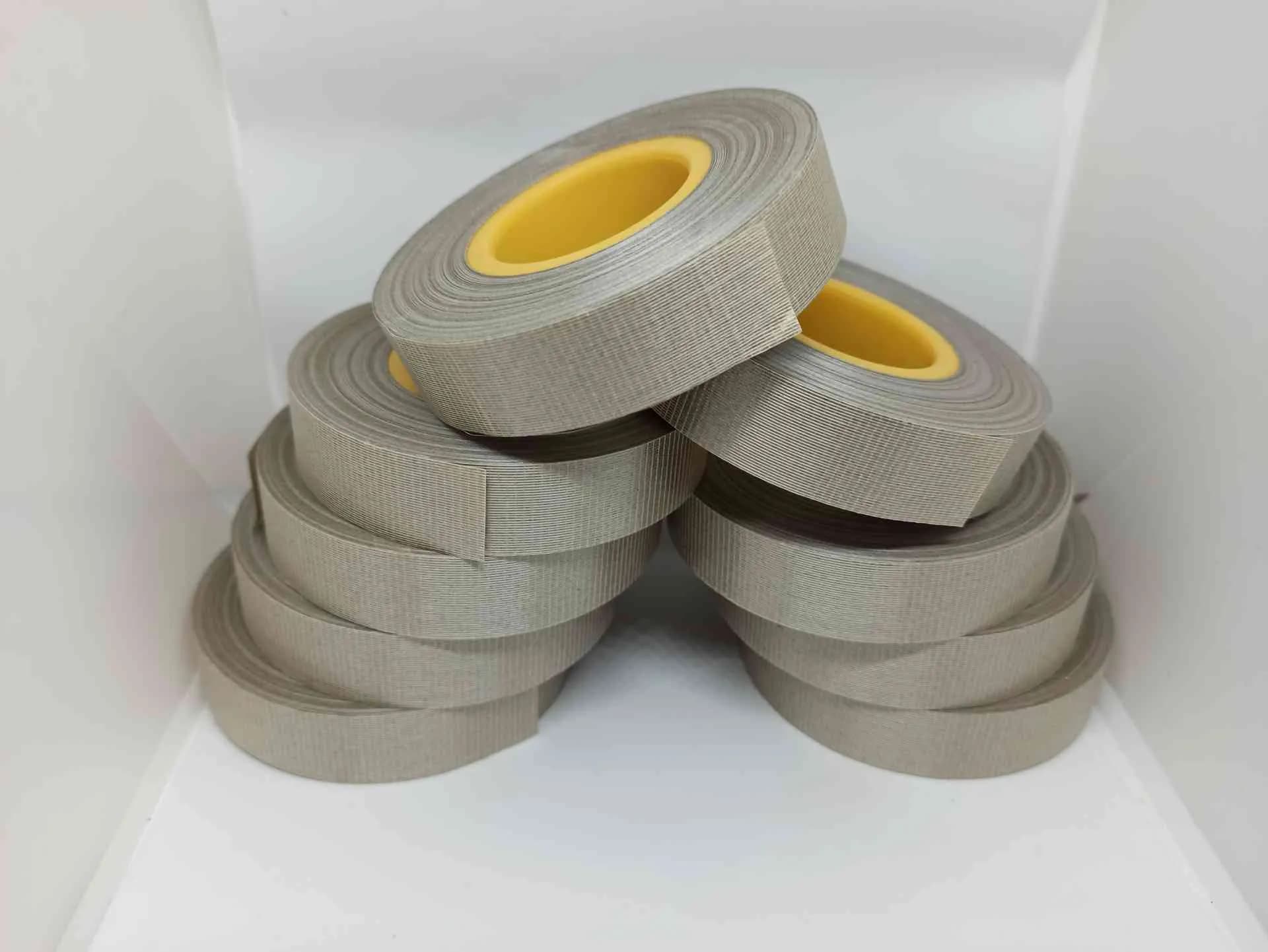

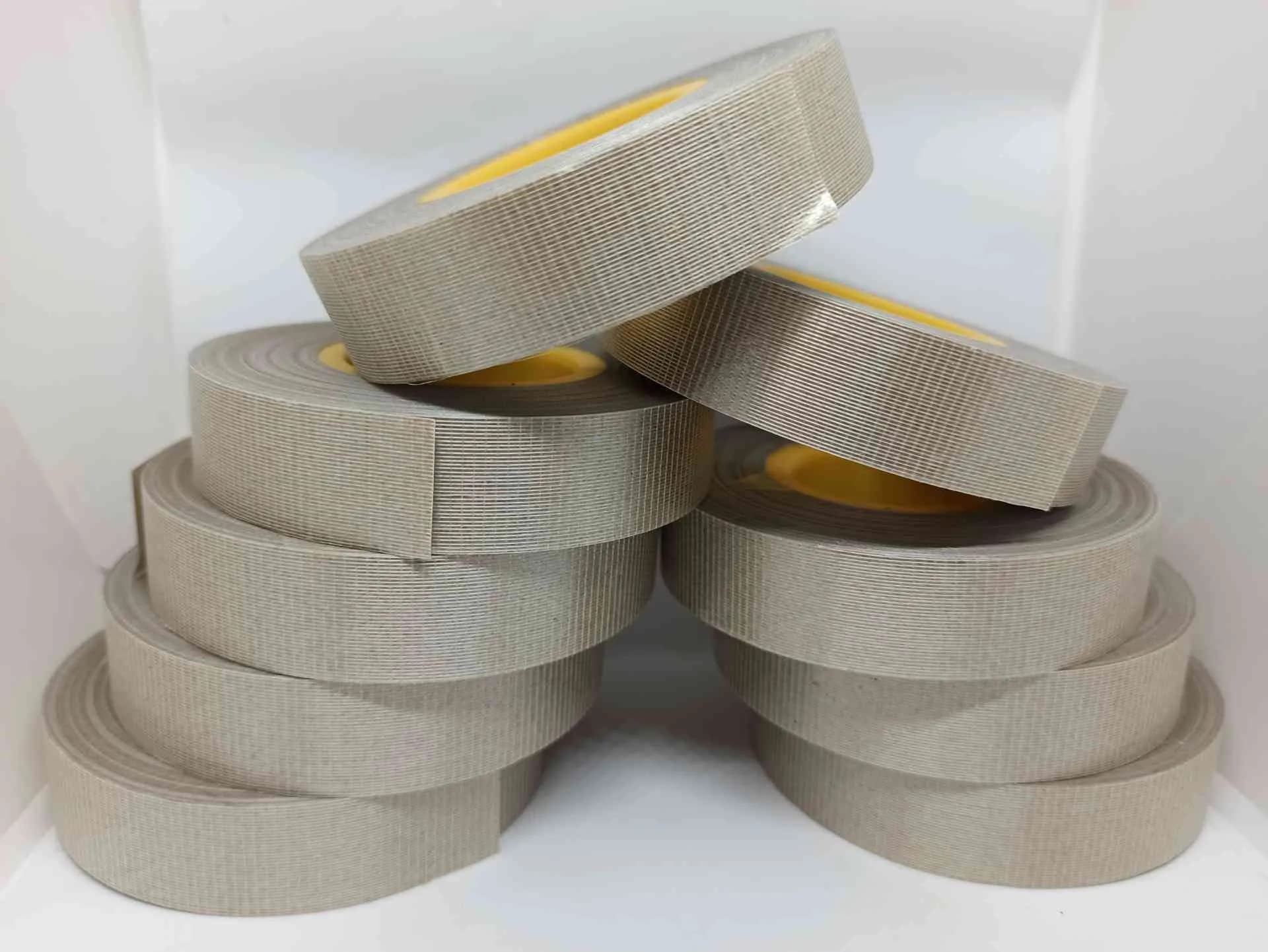

Лента слюдинитовая ЛСК-110-ТПл — гибкая электроизоляционная лента на основе слюдяной бумаги из мусковита, с компаундным эпоксидным связующим, армированная с одной стороны стеклотканью и с другой стороны полиэтилентерефталатной (ПЭТФ) плёнкой. Класс нагревостойкости — B (130 °C) по ГОСТ 8865-93, выпускается по техническим условиям ТУ 16-91 И02.0168.001 (отраслевой ТУ электротехнической промышленности, принят в 1991 году). Лента поставляется в роликах для ручной и механизированной намотки, основное назначение — витковая и корпусная изоляция катушечных обмоток высоковольтных электрических машин до 6 кВ и низковольтных машин общего назначения.

Ключевая особенность ЛСК-110-ТПл в трёхслойной композиции: в центре — слюдяная бумага из лепестков мусковита, с одной стороны на неё нанесена стеклоткань (несущий элемент, обеспечивающий механическую прочность 60–120 Н/см), с другой — тонкая ПЭТФ-плёнка (барьерный слой против пробоя в местах локальных дефектов слюдяной набивки). Электрическая прочность ленты варьируется от 49 кВ/мм при толщине 0,08 мм до 26 кВ/мм при 0,15 мм. Снижение прочности с ростом толщины — характерное свойство слюдинитовых лент: чем толще слюдяной слой, тем выше вероятность накопления микродефектов на единицу пути пробоя.

⚠️ Не путать с современным аналогом Элмикатерм 524019: у Элмикатерм-серии класс F (155 °C) и срок хранения 6/12 месяцев против 3/6 у ЛСК-110-ТПл. Замена ЛСК на Элмикатерм допустима только в системах класса F и выше — обратная замена в системе класса B возможна, но без выгоды по сроку хранения.

Что означает марка ЛСК-110-ТПл

Каждый знак в обозначении ленты — функциональная характеристика, прямо влияющая на свойства материала. Расшифровка по ТУ 16-91 И02.0168.001:

• Л — лента (тип материала, в отличие от листового миканита Г / Ф / П)
• С — слюдинитовая (на основе слюдяной бумаги — щипаной слюды-мусковита, переработанной в листовой материал; не путать со слюдопластовыми лентами серии ЛСП и слюдяными лентами на щипаной чешуйке)
• К — композиционная (многослойная конструкция: слюдяная бумага + армирующая подложка + связующее, склеенные в единый материал). Конкретный тип связующего у разных марок ЛСК различается: для серии 110 по ТУ 16-91 И02.0168.001 — эпоксидный электроизоляционный компаунд (отсюда класс B, 130 °C); для марок ЛСК-СС, ЛСК-Т, ЛСК-ТТ, ЛСКВ — кремнийорганический полимер (класс H–C, 180–220 °C); для ЛСКН — каучуковый лак для технологии VPI; для ЛСКО — каучуковый лак с кремнийорганической добавкой. Буква «К» в марке не указывает на конкретный полимер связующего — только на композиционную природу материала.
• 110 — внутренний индекс рецептуры по ТУ 16-91 И02.0168.001, не температура и не электрическая прочность. У других слюдинитовых лент похожие цифры обозначают свою рецептуру: 5 в ЛСЭК-5 — индекс компаунда по тому же ТУ, 526 в ЛСЭН-526Т — внутренний номер разработки, 934 в ЛСЭП-934 — шифр эпоксидно-полиэфирного связующего. У марок Элмикатерм 524019, 524099, 525029, 529029, 529099, 52409, 55409 — заводские артикулы по соответствующим ТУ. Отдельный случай — серия ЛСКН (ЛСКН-100, ЛСКН-135, ЛСКН-160): здесь цифры обозначают поверхностную плотность ленты в г/м², а не индекс рецептуры.
• Т — стеклоТкань с одной стороны ленты (стеклоткань-сатин или стеклоткань-полотно по ГОСТ 19170-73; плотность подложки 27±3 г/м² для тонких толщин, 33±3 г/м² для толщин от 0,11 мм)
• Пл — Плёнка ПЭТФ с другой стороны ленты (полиэтилентерефталатная плёнка по ГОСТ 24234-80; плотность 14–28 г/м² в зависимости от толщины ленты)

Важное уточнение по индексу 110: на сайтах конкурентов и в старых каталогах нередко встречается ошибочная трактовка «110 = 110 кВ/мм электрическая прочность» или «110 = верхняя температура 110 °C». Обе интерпретации ошибочны. Реальная электрическая прочность ленты — от 26 до 49 кВ/мм в зависимости от толщины (см. таблицу ниже), реальный класс — B (130 °C). Цифра 110 — это индекс рецептуры компаунда по внутренней системе кодификации ТУ 16-91, не имеющий прямой связи с измеряемыми параметрами ленты.

Варианты подложек: ТПл, СПл, ТТ, СТ — четыре исполнения серии 110

По ТУ 16-91 И02.0168.001 серия 110 выпускается в четырёх вариантах подложек, отличающихся комбинацией армирующих слоёв. Сама слюдяная бумага и связующее одинаковы во всех четырёх вариантах — отличается только конструкция «обёртки», что влияет на механическую прочность, гибкость и применимость для конкретных типов изоляции:

Вариант	Подложки	Толщины	Прочность Н/см	Назначение
ЛСК-110-ТПл (этот раздел)	стеклоткань + ПЭТФ-плёнка	0,08; 0,09; 0,11; 0,13; 0,15	60–120	Витковая + корпусная изоляция, баланс прочности и плёночной защиты
ЛСК-110-СПл	стеклосетка + ПЭТФ-плёнка	0,10; 0,11; 0,13	72	Те же применения, что ТПл, при пониженных механических нагрузках; стеклосетка легче и дешевле стеклоткани
ЛСК-110-ТТ	2× стеклоткань (плёнки нет)	0,11; 0,13; 0,15; 0,17; 0,20	120–240	Корпусная изоляция стержневых обмоток, повышенные механические требования; гладкая укладка по обеим сторонам
ЛСК-110-СТ	стеклосетка + стеклоткань (плёнки нет)	0,11; 0,13; 0,15; 0,17; 0,20	110–190	Корпусная изоляция средней механической нагрузки; экономичная альтернатива ТТ

Все четыре варианта выпускаются по одному ТУ 16-91 И02.0168.001 и относятся к одному классу нагревостойкости B (130 °C) с одним связующим (эпоксидный компаунд). Электрическая прочность вариантов с плёночной подложкой (ТПл, СПл) выше при сопоставимой толщине: 0,13 мм даёт 30 кВ/мм у ТПл против 20 кВ/мм у ТТ — именно ПЭТФ-плёнка добавляет 10 кВ/мм за счёт барьерного эффекта.

Ключевое различие ТПл от ТТ — наличие ПЭТФ-плёнки вместо второй стеклоткани. Плёнка играет двойную роль: во-первых, повышает электрическую прочность (плёнка плотная и однородная, через неё пробой по «слабым точкам» крайне затруднён); во-вторых, обеспечивает гладкую поверхность ленты со стороны плёнки, что упрощает скользящее сопряжение со смежной катушкой при намотке и снижает риск повреждения соседнего витка. Стеклоткань же даёт высокую механическую прочность на разрыв при намотке — намотчик может тянуть ленту с натяжением, не опасаясь разрыва.

Технические характеристики ЛСК-110-ТПл

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O)
Связующее	Эпоксидный электроизоляционный компаунд, индекс рецептуры 110 по ТУ 16-91
Подложка с одной стороны	Стеклоткань 27±3 г/м² (для 0,08–0,09 мм) или 33±3 г/м² (для 0,11–0,15 мм)
Подложка с другой стороны	Полиэтилентерефталатная (ПЭТФ) плёнка 14±2 г/м² (для 0,08–0,11 мм) или 17–28 г/м² (для 0,11–0,15 мм)
Массовая доля слюды, не менее	30 %
Массовая доля связующего	25–35 %
Массовая доля летучих, не более	2 %
Класс нагревостойкости	B, длительно до 130 °C (ГОСТ 8865-93)
Пробивное напряжение в отдельных точках, не менее	1,4 кВ для всех толщин
Электрическая прочность средняя	26–49 кВ/мм в зависимости от толщины (см. таблицу ниже)
Удельная разрушающая нагрузка при растяжении	60 Н/см (0,08–0,09 мм) / 120 Н/см (0,11–0,15 мм)
Режим отверждения связующего	10–16 часов при 160 °C
Способ намотки	Ручная и механизированная (лента гибкая при комнатной температуре, подогрев перед намоткой не требуется)
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики; ширина — по согласованию (типовой ряд: 15, 20, 23, 25, 30, 35 мм); диаметр ролика 100±10 мм; внутренний диаметр втулки 35±3 мм

Источник — ТУ 16-91 И02.0168.001ТУ, разделы 1.2 (классификация и обозначение), 1.3 (основные параметры), 1.4 (требования к электрической прочности), 5.2 (правила хранения). Удельное объёмное сопротивление и тангенс угла диэлектрических потерь для серии 110 в ТУ не нормируются — это особенность отраслевого ТУ, ориентированного на гарантированный пробой как ключевой нормированный параметр.

Условное обозначение ЛСК-110-ТПл при заказе

По ТУ 16-91 И02.0168.001 в обозначение ленты при заказе входят: марка, толщина, ширина ролика, ТУ. Примеры:

Толщина 0,11 мм, ширина ролика 25 мм	Лента ЛСК-110-ТПл 0,11×25 ТУ 16-91 И02.0168.001
Толщина 0,13 мм, ширина ролика 30 мм	Лента ЛСК-110-ТПл 0,13×30 ТУ 16-91 И02.0168.001
Толщина 0,15 мм, ширина ролика 20 мм, по чертежу заказчика	Лента ЛСК-110-ТПл 0,15×20 ТУ 16-91 И02.0168.001 по черт. № __

Для лент по ТУ 16-91 И02.0168.001 предусмотрены ширины 15, 20, 23, 25, 30, 35 мм; нестандартные ширины и резка узких ленточек 4–10 мм для микродвигателей — по согласованию. При заказе указывайте также количество роликов и желаемую длину намотки на ролик.

Электрические характеристики ЛСК-110-ТПл по толщинам

В отличие от листовых миканитов с одинаковой нормированной электрической прочностью в широком диапазоне толщин, для лент серии 110 ТУ задаёт индивидуальное значение прочности для каждой толщины. Зависимость монотонно убывающая: чем толще слюдяной слой, тем больше вероятность пути пробоя через локальные дефекты слюдяной набивки.

Толщина, мм	Эл. прочность кВ/мм, не менее	Пробивное в точках, кВ	Прочность Н/см	Поверхн. плотность г/м²
0,08 ±0,01	49	≥1,4	60	120±16	К товару →
0,09 ±0,01	43	≥1,4	60	132–145±18	К товару →
0,10 ±0,01 *	40 (по согласованию)	≥1,4	60–72	≈155	К товару →
0,11 ±0,01	38	≥1,4	120	165±24	К товару →
0,13 ±0,02	30	≥1,4	120	210–215±30	К товару →
0,15 ±0,02	26	≥1,4	120	230–267±40	под заказ

Источник нормативных значений (0,08; 0,09; 0,11; 0,13; 0,15 мм) — ТУ 16-91 И02.0168.001ТУ, Таблица 1 (электрическая прочность), Таблица 2 (механические характеристики). * Толщина 0,10 мм ТУ напрямую не нормирована — производится по согласованию с заказчиком на основании запросов под конкретные конструкции обмоток (контроль электрических параметров — по фактическим испытаниям партии). Незначительные расхождения в значениях поверхностной плотности 0,13 и 0,15 мм между разными редакциями ТУ связаны с уточнениями граммажа подложек в редакциях 1991 и более поздних годов; на электрические характеристики не влияют.

Точка 0,13 мм — расчётный ориентир в большинстве сравнительных таблиц по слюдинитовым лентам класса B. На ней удобно сравнивать ленты разных производителей и марок: значение 30 кВ/мм для ЛСК-110-ТПл при 0,13 мм совпадает с нормами одноимённой марки у других предприятий, выпускающих ленту по тому же ТУ 16-91 И02.0168.001. Расхождение норм при 0,13 мм между разными производителями более чем на 2–3 кВ/мм — повод запросить паспорт партии и проверить соответствие именно этому ТУ.

Класс нагревостойкости B по ГОСТ 8865-93

Класс нагревостойкости B — один из семи стандартных классов изоляционных систем по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация». Длительная допустимая рабочая температура для класса B составляет 130 °C. Для ЛСК-110-ТПл ограничивающим элементом является эпоксидный компаунд (связующее): сама слюдяная бумага из мусковита термостойка значительно выше (по Корицкому Ю.В. — до 600 °C для мусковита кратковременно), стеклоткань выдерживает 500–600 °C, ПЭТФ-плёнка работает до 130–155 °C — но именно эпоксидный компаунд деградирует первым при превышении 130 °C.

Что произойдёт при длительной эксплуатации выше 130 °C? Сначала компаунд начнёт постепенно стареть — терять прочность сцепления со слюдой и подложками. На второй стадии (130–150 °C, сотни часов) компаунд становится хрупким, появляются микротрещины в адгезионных слоях. На третьей стадии (выше 150 °C, длительно) ПЭТФ-плёнка теряет эластичность и становится ломкой, после чего барьерный эффект пропадает и электрическая прочность ленты падает на 20–40 % от паспортного значения. Полный отказ изоляции наступает обычно через несколько тысяч часов на температурах 145–155 °C — в зависимости от циклов нагрева/охлаждения.

Для применений выше 130 °C ИзолитПром предлагает ленты класса F (155 °C) и класса H (180 °C) — это серии Элмикатерм 524019 (F), Элмикатерм 524099 (F, аналог ЛСК-110-ТТ), Элмикатерм 529099 (H/С) и другие. Подробнее в разделе ленты слюдинитовые.

Отраслевые применения ЛСК-110-ТПл

Витковая и корпусная изоляция асинхронных двигателей до 6 кВ

Главное и массовое применение ЛСК-110-ТПл — изоляция всыпных и катушечных обмоток крупных асинхронных двигателей мощностью от десятков до сотен киловатт, рассчитанных на номинальное напряжение до 6 кВ. Лента укладывается в два слоя с перекрытием 50 % — внутренний слой выполняет функцию витковой изоляции (между соседними витками одной катушки), внешний слой формирует корпусную изоляцию (между обмоткой и сердечником статора). Толщина 0,11 мм — наиболее ходовая для напряжений 380–660 В, толщина 0,13 мм — для 1140–3000 В, толщина 0,15 мм — для 6 кВ.

В номенклатуре российской электромашиностроительной отрасли ЛСК-110-ТПл штатно применяется в системах изоляции класса B общепромышленного исполнения. Конкретные серии машин, в чьих чертежах исторически указана эта лента: крупные асинхронные двигатели общего назначения и пожароопасных исполнений, синхронные двигатели мощностью до 1 МВт класса B, электродвигатели для буровых установок, насосных агрегатов, металлургических кранов. Конкретные индексы серий (тип ДАЗО, 4АЗМ, СТД и др.) уточняются по чертежам конкретного предприятия — лента совместима с системами класса B общего исполнения.

Изоляция полюсных катушек машин постоянного тока

В машинах постоянного тока класса B ЛСК-110-ТПл используется для изоляции полюсных катушек главных и добавочных полюсов, обмоток возбуждения. Тонкие толщины 0,08–0,09 мм применяются для витковой изоляции в катушках с большим количеством витков из тонкого провода; толщины 0,11–0,15 мм — для корпусной изоляции катушек крупных машин постоянного тока, работающих при напряжениях 220–660 В.

Возбудители турбогенераторов и синхронных компенсаторов

Возбудители турбогенераторов — генераторы постоянного тока, питающие обмотку возбуждения главного турбогенератора, — выполняются как машины постоянного тока класса B с ленточной изоляцией. ЛСК-110-ТПл здесь используется для изоляции якорной и полюсной обмоток. На главном турбогенераторе (классы F или H) ЛСК-110-ТПл уже не применяется по нагревостойкости — там нужны ленты Элмикатерм или Микасил.

Катушки электромагнитов, контакторов, тяговых аппаратов

В катушках мощных электромагнитов (магнитные сепараторы, тормозные магниты подъёмных кранов, тяговые электромагниты), катушках силовых контакторов и пускателей переменного тока ЛСК-110-ТПл применяется для корпусной и межслойной изоляции. Для контакторов на напряжение до 1140 В типичная толщина — 0,11 мм; для тяговых электромагнитов крановой автоматики — 0,13–0,15 мм.

Ремонт двигателей и генераторов класса B

Существенная доля поставок ЛСК-110-ТПл в России идёт на ремонт ранее выпущенных машин: в советское время с 1991 года и в 1990-е–2000-е выпущено огромное количество электрических машин класса B по технологии с пропиткой ЛСК-серии. При капитальном ремонте таких машин обмотчики традиционно используют ту же марку ленты — ЛСК-110-ТПл — для сохранения паспортных характеристик. Замена на ленту другого класса (Элмикатерм 524019, класс F) формально допустима, но требует пересогласования с ОТК ремонтной базы.

Технология намотки и отверждения ЛСК-110-ТПл

Лента ЛСК-110-ТПл — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется (это отличие от лент серии ЛСМ и ЛСЭН, где намотка идёт с подогревом до 60–80 °C). Намотка возможна в двух режимах:

• Ручная намотка — для ремонтных работ, мелкосерийного производства, изготовления катушек со сложной геометрией (полюсные катушки конусного сечения, катушки с переменным шагом). Намотчик удерживает ролик в одной руке, другой формирует укладку с заданным перекрытием. Натяжение — умеренное: лента не должна растягиваться и менять геометрию, но и не должна провисать.
• Механизированная намотка — на лентоизолировочных станках с программным управлением натяжения и шага намотки. Применяется в серийном производстве крупных асинхронных двигателей и генераторов. Скорость намотки — обычно 0,3–0,8 м/с; натяжение задаётся настройкой станка под конкретный диаметр обмотки.

Перекрытие при намотке: для витковой изоляции — 50 % (полуперекрытие), для корпусной — 50 % с возможным локальным повышением до 67 % (треть-перекрытие) на участках выхода из паза, где требуется усиленная изоляция против скользящих разрядов. Направление перекрытия — обычно «по часовой стрелке от наблюдателя со стороны коллектора», но конкретный регламент зависит от технологии завода.

Режим отверждения готовой обмотки с уложенной ЛСК-110-ТПл: 10–16 часов при температуре 160 °C. Отверждение проводится в сушильной печи или индукционной камере с контролем температуры по нескольким точкам обмотки. На стадии отверждения эпоксидный компаунд из связующего ленты переходит из вязко-текучего состояния в твёрдое сшитое, образуя монолитную изоляцию между витками и слоями. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» (неотверждённого) состояния.

Подготовка ролика к намотке: ролик должен быть выдержан в условиях намоточного цеха (15–25 °C, влажность до 70 %) минимум 2 часа после извлечения из заводской упаковки — для выравнивания температуры и стабилизации геометрии. Не допускается намотка из роликов, хранившихся длительно при температурах выше 35 °C — на таких роликах компаунд частично подплавлен, лента может слипаться при разматывании.

Как выбрать толщину ЛСК-110-ТПл под рабочее напряжение

Выбор толщины ленты основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_ном,

где U_пр — пробивное напряжение слоя изоляции (с учётом числа слоёв и перекрытия), U_ном — номинальное рабочее напряжение между изолируемыми элементами. Для пропиточных систем с ЛСК-110-ТПл (после отверждения связующего) типичный коэффициент запаса — 3–5, что ниже, чем для безпропиточных систем (5–10), благодаря дополнительной электрической прочности отверждённого эпоксидного компаунда.

Практический алгоритм выбора:

1. Определить номинальное напряжение между витками катушки U_вит (для большинства катушек до 6 кВ это 50–200 В на виток в зависимости от числа витков) и между обмоткой и корпусом U_корп (равно фазному напряжению машины).
2. Задать k_зап = 4 для общих условий или k_зап = 5 для условий с повышенной влажностью / частыми пусками / тяжёлым климатическим исполнением.
3. Вычислить требуемое пробивное напряжение слоя: U_сл = k_зап × U_раб.
4. Подобрать толщину ленты так, чтобы при двух слоях с полуперекрытием итоговое пробивное напряжение было не ниже U_сл. Двойной слой с перекрытием 50 % даёт пробивное напряжение примерно равное E_пр × 2t (где t — толщина одного слоя).

Пример расчёта корпусной изоляции для двигателя 660 В:

U_корп = 660 / √3 ≈ 380 В (фазное)
k_зап = 4 → U_сл = 1,52 кВ
Толщина 0,11 мм даёт E_пр = 38 кВ/мм → одиночный слой 0,11 мм держит ≈ 4,2 кВ; двойной с перекрытием 50 % — ≈ 8 кВ. Запас 5,3-кратный — толщина 0,11 мм избыточна.
Выбираем 0,08 мм: 49 кВ/мм × 0,08 мм × 2 (двойной) ≈ 7,8 кВ. Запас тоже большой, но по нагрузке на витковую изоляцию корректнее ≈ 0,09 мм с резервом по механической прочности.

Для напряжения 6 кВ (фазное ≈ 3,5 кВ) рекомендуемая толщина — 0,13 или 0,15 мм, с укладкой в два-три слоя с перекрытием. Для напряжений 380–1140 В типичный выбор — 0,09 или 0,11 мм. Для тонкой витковой изоляции в катушках с большим числом витков — 0,08 мм (минимизация толщины слоя при сохранении электрической прочности).

Место ЛСК-110-ТПл в номенклатуре слюдинитовых лент

Слюдинитовые ленты группируются по нескольким признакам: по типу слюдяной бумаги (мусковит / флогопит), по связующему (компаундное / эпоксидное / эпоксидно-полиэфирное / кремнийорганическое), по подложкам, по классу нагревостойкости. ЛСК-110-ТПл занимает положение «базовой ленты класса B на эпоксидном компаунде с гибридной подложкой» — это самая массовая и исторически хорошо изученная серия среди слюдинитовых лент СНГ.

Группа лент	Связующее	Класс / темп.	Хранение	Типовое применение
ЛСК-110 (этот раздел: ТПл/СПл/ТТ/СТ)	Компаундное (эпоксидное)	B / 130 °C	3–6 мес	Машины общего назначения до 6 кВ, ремонт
ЛСК-СС	Кремнийорганическое	Н / 180 °C	6–12 мес	Тяговые электродвигатели, машины класса H
ЛСКВ	Кремнийорганическое	С / 200 °C	6 мес	Гидро- и турбогенераторы до 11 кВ
Элмикатерм 524019	Эпоксидно-полиэфирное	F / 155 °C	6/12 мес	Современная замена ЛСК-110-ТПл/СПл

В семействе слюдинитовых лент серия 110 (компаундная, класс B) — это «массовая рабочая лошадка» для машин общего назначения, которая выпускается уже более 30 лет с момента принятия ТУ 16-91. Лента осталась стандартом для класса B; для перехода в более высокие температурные классы есть Элмикатерм / Микасил с эпоксидно-полиэфирным или кремнийорганическим связующим.

Современные аналоги и замены ЛСК-110-ТПл

За три десятилетия с момента принятия ТУ 16-91 рынок слюдинитовых лент существенно изменился: в основном, в сторону повышения класса нагревостойкости при сохранении или улучшении электрической прочности. Прямым современным аналогом ЛСК-110-ТПл считается:

Лента Элмикатерм 524019 — слюдинитовая лента с эпоксидно-полиэфирным связующим, класс F (155 °C). По геометрии (толщины, ширина роликов) и составу подложек (стеклоткань + ПЭТФ) Элмикатерм 524019 повторяет ЛСК-110-ТПл; ключевые улучшения:

• Класс F вместо B — выше длительная рабочая температура на 25 °C (155 vs 130). Это критично при модернизации старых двигателей с переводом на изоляцию класса F.
• Срок хранения 6/12 месяцев вместо 3/6 — удобнее для складских запасов на ремонтных базах с нерегулярным потреблением.
• Эпоксидно-полиэфирное связующее вместо чисто эпоксидного — лучшая совместимость с пропиточными лаками типа КП-303Н и эпоксидными компаундами.

Замена ЛСК-110-ТПл на Элмикатерм 524019 в системах класса B возможна без ограничений (более высокий класс ленты не противоречит более низкому классу системы). Обратная замена Элмикатерм 524019 на ЛСК-110-ТПл в системах класса F — недопустима, потому что лента ЛСК-110-ТПл не выдержит длительную работу при 155 °C.

Для систем класса H и выше прямых «преемников» серии ЛСК-110 нет — там используется другой химический класс связующего (кремнийорганическое или полиимидное). Применение лент ЛСК-СС (180 °C) или Микатерм 452 (180–200 °C) требует другой технологии отверждения и других пропиточных составов.

Совместимость с пропиточными составами

ЛСК-110-ТПл предназначена для работы в пропиточных изоляционных системах — то есть в системах, где после намотки обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком. Эпоксидный компаунд связующего в самой ленте обеспечивает «черновое» сцепление слоёв при намотке и сушке; финальная электрическая прочность и механическая монолитность изоляции достигаются после пропитки и отверждения пропиточного лака.

Совместимые пропиточные составы для систем класса B с ЛСК-110-ТПл:

• Эпоксидные компаунды класса B — основная группа: ЭП-91, ЭП-220, КП-50 (отверждение при 130–140 °C). Дают максимальную электрическую прочность системы; используются на ответственных двигателях и генераторах.
• Полиэфирные лаки класса B — ПЭ-933, ПЭ-953 (отверждение при 130 °C). Дешевле эпоксидных, применяются на машинах общего назначения.
• Глифталевые лаки класса B — ГФ-95, МЛ-92 (горячая сушка при 105–125 °C). Самый старый и дешёвый класс пропитки; используется в ремонте и на машинах низкой ответственности.

Несовместимые составы:

• Кремнийорганические лаки (КО-916, КО-921, КО-964Н) — отверждаются при 180–200 °C, что превышает класс B ленты. ПЭТФ-плёнка ленты при таких температурах теряет свойства.
• Битумные пропитки — устарели, не используются в современных системах с эпоксидным связующим в ленте; химически частично растворяют связующее.

Безпропиточная (VPI-free) эксплуатация ЛСК-110-ТПл также возможна — после намотки и отверждения связующего самой ленты при 160 °C обмотка имеет работоспособную изоляцию. Но электрическая прочность и механическая стойкость в этом случае на 25–40 % ниже, чем после пропитки и отверждения; такой режим применим для машин с пониженным напряжением и ограниченным ресурсом.

ТУ 16-91 И02.0168.001 и его особенности

ТУ 16-91 И02.0168.001ТУ — отраслевой нормативный документ электротехнической промышленности СССР, принят в 1991 году. Шифр расшифровывается:

• 16-91 — отраслевой ТУ электротехнической отрасли (код 16) выпуска 1991 года
• И02 — индекс группы изделий по системе ОКП — изоляционные материалы лентоформатные
• 0168.001 — внутренний регистрационный номер документа

Этот ТУ — отраслевой советский стандарт, не привязанный к конкретному производителю; он действует для всех предприятий, выпускающих ленту по этому документу. При закупке у нескольких поставщиков лента ЛСК-110-ТПл должна быть идентичной по нормированным параметрам — это и есть смысл отраслевого ТУ. На практике мелкие отличия между производителями возможны: толщина и плотность подложек могут варьироваться в пределах допусков, незначительно расходятся значения поверхностной плотности готовой ленты (см. таблицу выше), но электрическая прочность и пробивное должны быть одинаковыми.

Важная особенность ТУ 16-91 в сравнении с ГОСТами: коэффициент диэлектрических потерь tg δ и удельное объёмное сопротивление в этом ТУ не нормируются. Это типично для отраслевых ТУ на ленты, где нормирующим параметром выбран пробой как самый практичный и репродуцируемый. Если для применения ленты критичны диэлектрические потери (высокочастотные применения, точные машины) — параметр запрашивается у производителя дополнительно как справочный.

Контроль качества и паспорт партии ЛСК-110-ТПл

Каждая партия ЛСК-110-ТПл поставляется с паспортом качества, в котором указываются:

• Полное обозначение — марка, толщина, ширина ролика, ТУ 16-91 И02.0168.001
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность, массовая доля связующего, массовая доля летучих, электрическая прочность, пробивное напряжение в отдельных точках, удельная разрушающая нагрузка
• Качество визуального осмотра ленты — отсутствие складок, разрывов, локальных утолщений, отслоения подложек
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу выдаётся сертификат соответствия ТУ 16-91. Для поставок в атомную энергетику и оборонную промышленность дополнительно проводятся расширенные испытания по требованиям заказчика — повторное измерение электрической прочности после термоциклирования, испытание на стойкость к напряжению повышенной частоты, контроль геометрических параметров на каждом ролике.

Срок действия паспорта качества — равен гарантийному сроку хранения ленты (3 месяца от даты выпуска при 15–35 °C или 6 месяцев при 5 °C). По истечении гарантийного срока возможна повторная аттестация партии у производителя или независимой лаборатории — проводится повторное испытание электрической прочности и проверка состояния связующего.

Типичные ошибки при выборе и применении ЛСК-110-ТПл

1. Замена ЛСК-110-ТПл на ЛСК-110-СПл при высокой механической нагрузке

Самая распространённая ошибка экономии: вариант СПл (стеклосетка вместо стеклоткани) дешевле ТПл, и при поверхностной оценке кажется идентичным. Но удельная разрушающая нагрузка СПл — 72 Н/см против 120 Н/см у ТПл при той же толщине 0,11–0,13 мм. На механизированной намотке с натяжением СПл будет рваться, на ручной — растягиваться неравномерно с потерей геометрии слоя. СПл оправдан только для лёгких катушек и при ручной намотке с малым натяжением.

2. Эксплуатация при температуре выше 130 °C

Соблазн «вытянуть» класс B на 140–145 °C при перегрузках машины приводит к ускоренному старению эпоксидного компаунда и потере электрической прочности на 20–40 % за 1000–3000 часов работы. Если конструктивно требуется длительная работа выше 130 °C — нужна замена на ленту класса F (Элмикатерм 524019) или класса H (Микатерм 452, Элмикатерм 529099); попытка «продержаться на ЛСК-110-ТПл» приводит к преждевременному пробою обмотки и капитальному ремонту в неплановый срок.

3. Намотка из роликов с истёкшим гарантийным сроком хранения

После 3 месяцев хранения при 15–35 °C эпоксидный компаунд начинает медленную предполимеризацию: лента становится менее липкой, сцепление слоёв при намотке ухудшается, при последующем отверждении не достигается нужная монолитность изоляции. Использование «старых» роликов даёт изоляцию пониженной электрической прочности (на 10–25 % ниже паспортной) и сниженной механической стойкости. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация.

4. Хранение и работа в условиях повышенной влажности

Слюдинитовая бумага и связующее ленты гигроскопичны: при влажности воздуха выше 80 % за несколько суток лента впитывает 1–2 % влаги, что снижает электрическую прочность на 10–20 %. Если ролик долго хранился в сыром помещении — перед намоткой обязательна выдержка в сухом климатическом шкафу или сушильном шкафу при 40–50 °C в течение 4–6 часов с последующим охлаждением до температуры цеха.

5. Намотка с подогревом, как для лент серии ЛСМ

Намотчики, привыкшие работать с лентами серии ЛСМ (где ролик подогревается до 60–80 °C для размягчения связующего), иногда применяют тот же приём к ЛСК-110-ТПл. Это ошибка: подогрев ЛСК-110-ТПл выше 50 °C начинает размягчать эпоксидный компаунд связующего, лента склеивается в ролике, при разматывании рвётся. Для ЛСК-110-ТПл намотка идёт при комнатной температуре — это её принципиальное технологическое отличие от ЛСМ.

Хранение и транспортировка ЛСК-110-ТПл

Условия хранения по ТУ 16-91 И02.0168.001:

• Температура воздуха в складском помещении: 15–35 °C (при этом гарантийный срок 3 месяца) или 5 °C (гарантийный срок 6 месяцев). При 5 °C — обязателен контроль влажности, не выше 75 %, и постепенный возврат к температуре цеха перед намоткой (не «из холодильника на станок» — конденсат на ленте приводит к нарушению адгезии связующего).
• Относительная влажность воздуха: до 80 % при 15–35 °C; до 75 % при 5 °C. Длительное превышение влажности 85 % приводит к набуханию слюдяной бумаги и снижению электрической прочности.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте. Ультрафиолет ускоряет старение ПЭТФ-плёнки.
• Положение роликов: вертикально (на торце) на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей.

Транспортировка осуществляется в крытом транспорте (автомобильном, железнодорожном) с защитой от атмосферных осадков и прямого солнечного света. При погрузке-разгрузке исключают удары роликов друг о друга и падения с высоты — деформация ролика ведёт к продольным морщинам ленты при размотке. Допустимая температура при транспортировке — от –40 до +40 °C; время в пути не должно сокращать общий гарантийный срок более чем на 25 %.

По прибытии ленты на склад заказчика — проверка целостности упаковки, дат выпуска и срока хранения, выборочная визуальная проверка состояния роликов (отсутствие смещения слоёв на торце, отсутствие подсохших следов клея на поверхности ролика). При сомнении в качестве — запрос повторного паспорта или аттестация партии в независимой лаборатории.

Частые вопросы по ЛСК-110-ТПл

Что означает цифра «110» в марке ЛСК-110-ТПл — это температура или электрическая прочность?

Ни то, ни другое. Цифра 110 — это внутренний индекс рецептуры эпоксидного компаунда по ТУ 16-91 И02.0168.001. Реальная температура работы ленты — 130 °C (класс B), реальная электрическая прочность — от 26 до 49 кВ/мм в зависимости от толщины. Индекс 110 закреплён за конкретной рецептурой связующего класса B; в более высоких классах (F/H/С) ТУ использует другие индексы — 524, 529, 934. Путаница возникает потому, что в обозначениях некоторых других материалов цифры действительно означают температуру (например, ЛСКО-180 — 180 °C); но для ЛСК-110 это не так.

Можно ли заменить ЛСК-110-ТПл на ЛСК-110-СПл, или это разные ленты?

Это варианты одной серии по тому же ТУ, но они не взаимозаменяемы для всех применений. Электрические характеристики при сопоставимых толщинах одинаковы (например, 30 кВ/мм при 0,13 мм у обоих), но механическая прочность СПл — 72 Н/см против 120 у ТПл. На механизированной намотке с натяжением, на катушках с большим диаметром, на корпусной изоляции крупных машин — нужен только ТПл. На ручной намотке мелких катушек, при щадящем натяжении, для экономии — допустим СПл.

Чем ЛСК-110-ТПл отличается от современной Элмикатерм 524019?

Элмикатерм 524019 — это «следующее поколение» аналога ЛСК-110-ТПл с тремя ключевыми улучшениями: класс F (155 °C) вместо B (130 °C), срок хранения 6/12 месяцев вместо 3/6, эпоксидно-полиэфирное связующее вместо чисто эпоксидного. По геометрии (толщины, ширина) и составу подложек обе ленты совместимы. Замена ЛСК на Элмикатерм в системе класса B — допустима без ограничений; обратная замена в системе класса F — нет.

Нужен ли подогрев ленты перед намоткой?

Нет. ЛСК-110-ТПл гибкая при комнатной температуре (15–25 °C), подогрев не нужен и даже вреден. Ленты серии ЛСМ требуют подогрева до 60–80 °C — для ЛСК это ошибка, при таком подогреве эпоксидный компаунд начинает размягчаться и лента склеивается в ролике.

Где взять полный ТУ 16-91 И02.0168.001 для ознакомления?

ТУ — отраслевой советский нормативный документ, в открытом доступе в полном виде не публикуется (как и большинство отраслевых ТУ). Основные нормированные параметры приведены в нашей таблице выше — этого достаточно для большинства проектных и эксплуатационных задач. Полный текст ТУ предоставляется производителем по официальному запросу заказчика.

Какой запас по электрической прочности обеспечивает ЛСК-110-ТПл при работе на 660 В?

Для напряжения 660 В между фазами (≈ 380 В фазное) при двух слоях ленты толщиной 0,09 мм с полуперекрытием расчётное пробивное напряжение системы — около 7,8 кВ. Запас k_зап ≈ 20 — избыточный, можно перейти на 0,08 мм или один слой 0,11 мм. На практике толщину выбирают также из условий механической стойкости и удобства намотки — для 660 В типичный выбор — 0,09–0,11 мм в один-два слоя.

Можно ли использовать ЛСК-110-ТПл в системе класса F с пропиткой эпоксидом класса F?

Технически после пропитки и отверждения эпоксидным составом класса F общая система может выдержать кратковременный нагрев до 155 °C, но длительная эксплуатация при таких температурах не гарантирована. ПЭТФ-плёнка ленты теряет эластичность выше 130–150 °C, что приводит к её охрупчиванию и потере барьерных свойств. Для систем класса F правильное решение — лента Элмикатерм 524019, специально рассчитанная на 155 °C.

Нормативные и справочные источники

• ТУ 16-91 И02.0168.001ТУ «Лента слюдинитовая ЛСК-110» — отраслевой ТУ электротехнической промышленности СССР, 1991. Таблицы 1 (электрическая прочность по толщинам), 2 (механические характеристики), разделы 1.2 (классификация), 1.3 (основные параметры), 5 (хранение и транспортировка).
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты ЛСК.
• ГОСТ 24234-80 «Плёнка полиэтилентерефталатная» — требования к плёнке ПЭТФ, применяемой как подложка с одной стороны ленты.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем, влияние влажности на свойства.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, замены устаревших марок.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.

Заказать ЛСК-110-ТПл по ТУ 16-91 И02.0168.001

Все востребованные толщины ленты ЛСК-110-ТПл (0,08; 0,09; 0,11; 0,13 мм) — в наличии на складе ИзолитПром. Толщина 0,15 мм и нестандартные ширины роликов изготавливаются под заказ за 7–14 рабочих дней. Поставка с паспортом качества по ТУ 16-91 на каждую партию; по запросу — копия сертификата соответствия. Доставка по России: ПЭК, Деловые Линии, СДЭК — отгрузка в течение 24 часов после оплаты.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом необходимой толщины, ширины ролика, количества и срока поставки. Скидка от 10 кг продукции; бесплатная консультация по выбору толщины под конкретное напряжение и тип машины.

Альтернативные варианты подложек — ЛСК-110-СПл (стеклосетка + ПЭТФ), ЛСК-110-ТТ (две стеклоткани), ЛСК-110-СТ (стеклосетка + стеклоткань). Современный аналог класса F — Элмикатерм 524019. Полный обзор номенклатуры — в разделе слюдинитовые ленты.
