Лента слюдинитовая ЛСК-110-СТ — купить от производителя

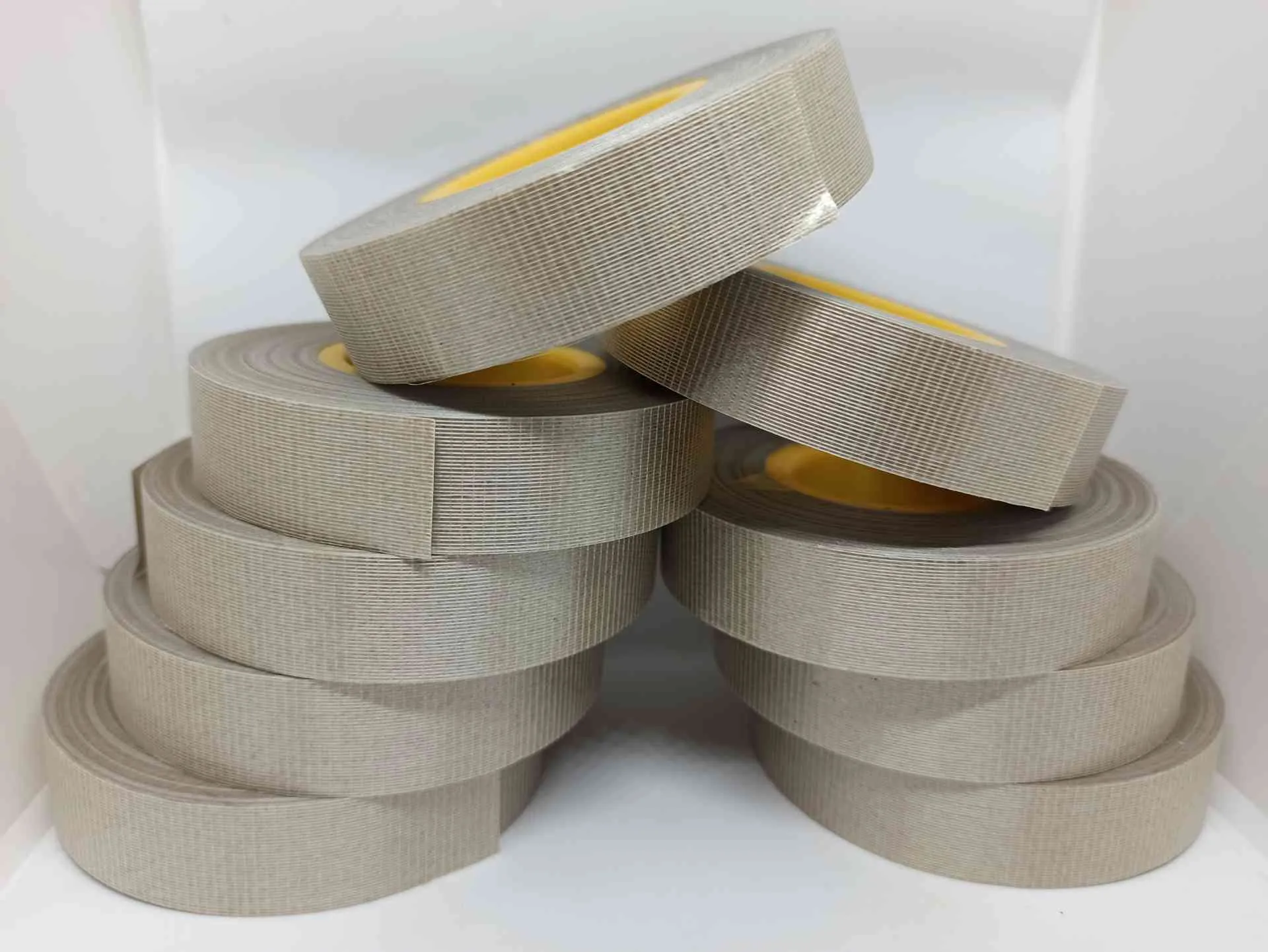

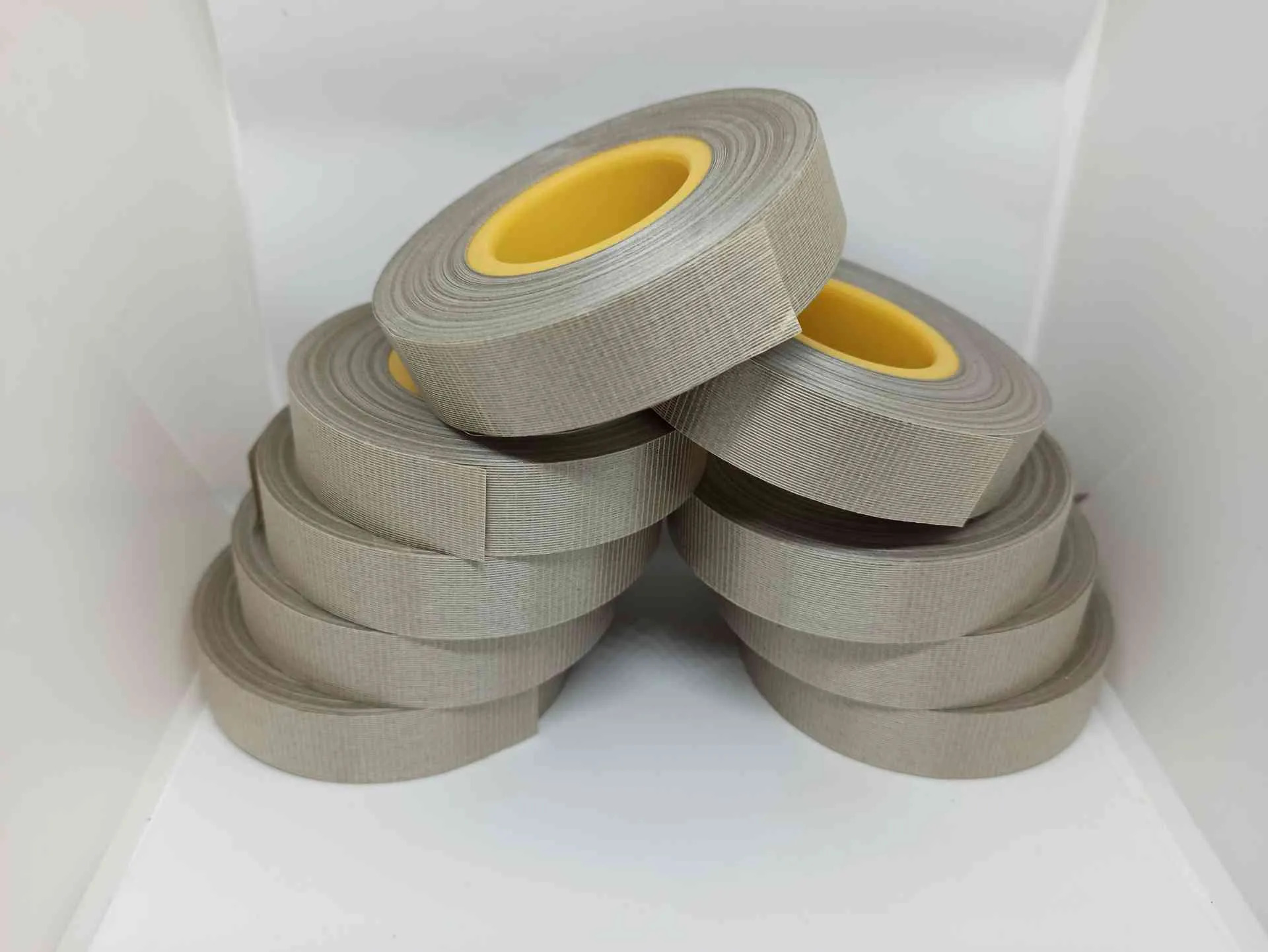

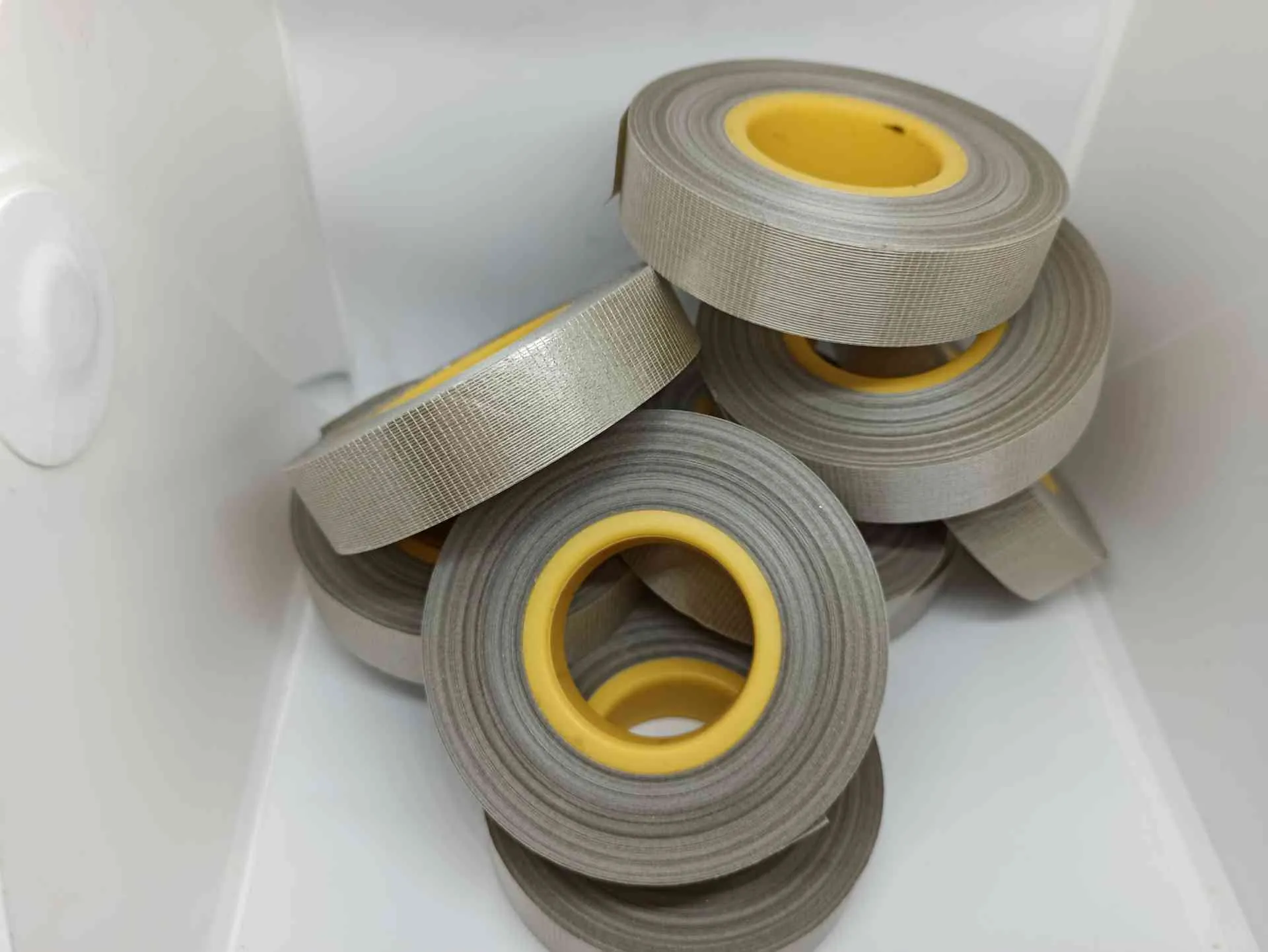

Лента слюдинитовая ЛСК-110-СТ — гибкая электроизоляционная лента на основе слюдяной бумаги из мусковита с эпоксидным компаундным связующим, армированная с одной стороны стеклосеткой, с другой стороны стеклотканью. Класс нагревостойкости — B (130 °C) по ГОСТ 8865-93, выпускается по техническим условиям ТУ 16-91 И02.0168.001 (отраслевой ТУ электротехнической промышленности, 1991 года). Лента поставляется в роликах для ручной и механизированной намотки; основное назначение — корпусная изоляция катушечных и стержневых обмоток крупных электрических машин до 6 кВ при средних механических нагрузках.

Конструктивно ЛСК-110-СТ — трёхслойный материал: в центре слюдяная бумага из мусковита, с одной стороны — стеклосетка (редкая армирующая сетка из стекловолокна, 33 г/м²), с другой стороны — стеклоткань (плотная ткань-полотно, 38 г/м²). Полиэтилентерефталатной (ПЭТФ) плёнки в составе нет — это принципиальное отличие от вариантов ЛСК-110-ТПл и ЛСК-110-СПл. Электрическая прочность ленты — от 15 до 29 кВ/мм в зависимости от толщины, с характерной для серии «компаунд+стеклоткань» аномалией в крайней точке: значение 0,20 мм (29 кВ/мм) выше, чем 0,17 мм (15 кВ/мм), за счёт повышенного содержания связующего на самой толстой точке.

ЛСК-110-СТ занимает среднее положение по прочности и цене в линейке серии 110: дороже и прочнее, чем ЛСК-110-СПл (стеклосетка + плёнка, 72 Н/см), но дешевле и менее прочна, чем ЛСК-110-ТТ (две стеклоткани, до 240 Н/см). Электрическая прочность СТ совпадает с ТТ во всех точках — слюдяная бумага и связующее одни и те же; различие только в одной из двух подложек, где стеклосетка экономичнее, но даёт меньшую прочность на разрыв (190 Н/см против 240 Н/см при 0,13–0,20 мм).

Дополнительный технологический плюс стеклосетки — облегчённая пропитка готовой обмотки. После намотки катушки лак при вакуумно-нагнетательной пропитке (VPI) или капельной пропитке проникает к слюдяному слою через ячейки сетки быстрее и равномернее, чем сквозь плотную стеклоткань. Это критично при пропитке толстостенных корпусных изоляций крупных машин — равномерная пропитка повышает финальную электрическую прочность системы и снижает риск частичных разрядов в местах непропитанных «карманов».

Что означает марка ЛСК-110-СТ

Каждый знак в обозначении ленты — функциональная характеристика. Расшифровка по ТУ 16-91 И02.0168.001:

• Л — лента (тип материала)
• С — слюдинитовая (на основе слюдяной бумаги — щипаной слюды-мусковита, переработанной в листовой материал)
• К — композиционная (многослойная конструкция: слюдяная бумага + армирующие подложки + связующее). Тип связующего у разных марок ЛСК различается: для серии 110 — эпоксидный электроизоляционный компаунд (класс B, 130 °C); для марок ЛСК-СС, ЛСКВ — кремнийорганический полимер. Буква «К» в марке не указывает на конкретный полимер — только на композиционную природу материала.
• 110 — внутренний индекс рецептуры по ТУ 16-91 И02.0168.001, не температура и не электрическая прочность ленты
• С (первая буква в суффиксе) — стеклоСетка с одной стороны ленты (плотность 33±3 г/м², ГОСТ 19170-73)
• Т (вторая буква в суффиксе) — стеклоТкань с другой стороны (плотность 38±4 г/м², ГОСТ 19170-73)

Важное уточнение по индексу 110: на сайтах конкурентов и в старых каталогах нередко встречается ошибочная трактовка «110 = 110 кВ/мм электрическая прочность» или «110 = верхняя температура 110 °C». Обе интерпретации ошибочны. Реальная электрическая прочность ленты — от 15 до 29 кВ/мм в зависимости от толщины, реальный класс — B (130 °C). Цифра 110 — это индекс рецептуры компаунда по внутренней системе кодификации ТУ 16-91, не имеющий прямой связи с измеряемыми параметрами ленты.

Принципиально важно различать порядок букв в суффиксе. СТ и ТТ — две принципиально разные ленты: ТТ имеет две стеклоткани и удельную прочность до 240 Н/см, СТ — одну стеклоткань и одну стеклосетку, прочность 110–190 Н/см. Спутать СТ и ТТ при заказе — серьёзная ошибка: если по чертежу нужна ТТ, а заказали СТ — лента может рваться на станке при намотке стержневых обмоток с высоким натяжением.

Варианты подложек серии 110: СТ, ТТ, ТПл, СПл

По ТУ 16-91 И02.0168.001 серия 110 выпускается в четырёх вариантах подложек. Сама слюдяная бумага и эпоксидный компаунд одинаковы во всех четырёх — отличается только конструкция «обёртки», что влияет на механическую прочность, гибкость, цену и применимость для конкретных типов изоляции:

Вариант	Подложки	Толщины	Прочность Н/см	Назначение
ЛСК-110-СТ (этот раздел)	стеклосетка + стеклоткань	0,11; 0,13; 0,15; 0,17; 0,20	110–190	Корпусная изоляция средней нагрузки; экономичная альтернатива ТТ при сохранении электрической прочности
ЛСК-110-ТТ	2× стеклоткань (плёнки нет)	0,11; 0,13; 0,15; 0,17; 0,20	120–240	Корпусная изоляция стержневых обмоток с высокими механическими нагрузками
ЛСК-110-ТПл	стеклоткань + ПЭТФ-плёнка	0,08; 0,09; 0,11; 0,13; 0,15	60–120	Витковая + корпусная изоляция, плёночный барьер повышает электрическую прочность
ЛСК-110-СПл	стеклосетка + ПЭТФ-плёнка	0,10; 0,11; 0,13	72	Лёгкие катушки при ручной намотке; самый дешёвый вариант серии

Все четыре варианта выпускаются по одному ТУ 16-91 И02.0168.001 и относятся к одному классу нагревостойкости B (130 °C). Электрическая прочность вариантов с плёночной подложкой (ТПл, СПл) выше при сопоставимой толщине: 0,13 мм даёт 30 кВ/мм у ТПл против 20 кВ/мм у ТТ/СТ — именно ПЭТФ-плёнка добавляет 10 кВ/мм за счёт барьерного эффекта против пробоя по локальным дефектам слюдяной набивки.

Ключевое отличие СТ от ТТ — одна из двух стеклотканей заменена на стеклосетку. Это даёт три практических следствия. Во-первых, удельная разрушающая нагрузка снижается на 20–25 % (190 Н/см против 240 Н/см при 0,13–0,20 мм) — стеклосетка с её редкими ячейками держит меньшее натяжение на разрыв. Во-вторых, цена ленты снижается на 8–15 % за счёт меньшего расхода стекловолокна. В-третьих, проникновение пропиточного лака к слюдяному слою через сторону со стеклосеткой облегчается — для пропитки крупных корпусных обмоток это часто важнее небольшого выигрыша в механической прочности.

Электрические характеристики СТ и ТТ идентичны во всех точках: 24 / 20 / 18 / 15 / 29 кВ/мм для толщин 0,11 / 0,13 / 0,15 / 0,17 / 0,20 мм соответственно. Это закономерно: слюдяная бумага и эпоксидный компаунд в обеих лентах одинаковы; стеклоткань и стеклосетка как подложки сами по себе слабые диэлектрики (электрическая прочность стекловолокна 4–8 кВ/мм против 30–60 у мусковита), их вклад в общий пробой пренебрежимо мал. Поэтому если выбор между СТ и ТТ ведётся по электрике — он нейтрален; решающий фактор — механическая нагрузка и цена.

Технические характеристики ЛСК-110-СТ

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O)
Связующее	Эпоксидный электроизоляционный компаунд, индекс рецептуры 110 по ТУ 16-91
Подложка с одной стороны	Стеклосетка из стекловолокна, плотность 33±3 г/м² по ГОСТ 19170-73
Подложка с другой стороны	Стеклоткань-сатин или стеклоткань-полотно, плотность 38±4 г/м² по ГОСТ 19170-73
Полимерная плёнка (ПЭТФ)	отсутствует (в отличие от ЛСК-110-ТПл и ЛСК-110-СПл)
Массовая доля слюды, не менее	28 % (для толщин 0,11–0,17 мм) / 30 % (для 0,20 мм)
Массовая доля связующего	30–40 % (0,11–0,17 мм) / 35–45 % (0,20 мм)
Массовая доля летучих, не более	2 %
Класс нагревостойкости	B, длительно до 130 °C (ГОСТ 8865-93)
Электрическая прочность средняя	15–29 кВ/мм в зависимости от толщины (см. таблицу ниже)
Пробивное напряжение в отдельных точках, не менее	1,2 кВ для 0,11–0,17 мм; 1,7 кВ для 0,20 мм
Удельная разрушающая нагрузка при растяжении	110 Н/см (0,11 мм) / 190 Н/см (0,13–0,20 мм)
Поверхностная плотность ленты	182±26 (0,11) / 225±30 (0,13) / 240±35 (0,15) / 280±37 (0,17) / 340±40 (0,20) г/м²
Режим отверждения связующего	16 часов при 160 °C
Способ намотки	Ручная и механизированная (лента гибкая при комнатной температуре, подогрев перед намоткой не требуется)
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики; ширина — по согласованию (типовой ряд: 15, 20, 23, 25, 30, 35 мм); диаметр ролика 100±10 мм; внутренний диаметр втулки 35±3 мм

Источник — ТУ 16-91 И02.0168.001ТУ. Удельное объёмное сопротивление и тангенс угла диэлектрических потерь для серии 110 в ТУ не нормируются — это особенность отраслевого ТУ, ориентированного на гарантированный пробой как ключевой параметр.

Условное обозначение ЛСК-110-СТ при заказе

По ТУ 16-91 И02.0168.001 в обозначение ленты при заказе входят: марка, толщина, ширина ролика, ТУ. Примеры:

Толщина 0,13 мм, ширина ролика 25 мм	Лента ЛСК-110-СТ 0,13×25 ТУ 16-91 И02.0168.001
Толщина 0,15 мм, ширина ролика 30 мм	Лента ЛСК-110-СТ 0,15×30 ТУ 16-91 И02.0168.001
Толщина 0,20 мм, ширина 35 мм, по чертежу	Лента ЛСК-110-СТ 0,20×35 ТУ 16-91 И02.0168.001 по черт. № __

Типовой ряд ширин 15, 20, 23, 25, 30, 35 мм; нестандартные ширины 4–10 мм для микродвигателей и 40–50 мм для крупных машин — по согласованию.

Электрические характеристики ЛСК-110-СТ по толщинам

Для лент серии 110 ТУ задаёт индивидуальное значение электрической прочности для каждой толщины. Для вариантов СТ и ТТ (без плёнки) зависимость не строго монотонная — есть характерная аномалия в крайней точке 0,20 мм:

Толщина, мм	Эл. прочность кВ/мм, не менее	Пробивное в точках, кВ	Прочность Н/см	Поверхн. плотность г/м²
0,11 ±0,01	24	≥1,2	110	182±26	К товару →
0,13 ±0,02	20	≥1,2	190	225±30	К товару →
0,15 ±0,02	18	≥1,2	190	240±35	К товару →
0,17 ±0,02	15	≥1,2	190	280±37	К товару →
0,20 ±0,03	29 *	≥1,7	190	340±40	К товару →

Источник — ТУ 16-91 И02.0168.001ТУ, Таблица 1 (электрическая прочность), Таблица 2 (механические характеристики). Идентичные значения нормированы для родственной марки ЛСК-110-ТТ — слюдяная бумага и связующее одинаковы. * Аномалия 0,20 мм: электрическая прочность 29 кВ/мм существенно выше, чем у соседней точки 0,17 мм (15 кВ/мм). Объясняется конструкцией: для самой толстой точки в серии 110 СТ/ТТ массовая доля слюды повышена до 30 % (против 28 % у тонких толщин), а доля связующего — до 35–45 % (против 30–40 %); более «компаундное» поведение слоя на 0,20 мм даёт прирост электрической прочности.

Для расчёта корпусной изоляции стоит держать в уме именно «провал» в точках 0,15 и 0,17 мм, а не повышенное значение на 0,20 мм. Запас по безопасности корректнее считать от худших значений в выбранном диапазоне толщин — если по чертежу нужно «0,15 мм или толще», расчётная электрическая прочность принимается 18 кВ/мм для 0,15 мм или 15 кВ/мм для 0,17 мм. Брать 29 кВ/мм для 0,20 мм как общее значение ленты — методически неверно: цифра справедлива только для конкретной точки 0,20 мм с её особой рецептурой.

Точка 0,13 мм — расчётный ориентир в большинстве сравнительных таблиц по слюдинитовым лентам класса B без плёнки. Значение 20 кВ/мм для ЛСК-110-СТ при 0,13 мм совпадает с нормами одноимённой марки у других предприятий, выпускающих ленту по тому же ТУ 16-91 И02.0168.001. Расхождение норм при 0,13 мм между разными производителями более чем на 2–3 кВ/мм — повод запросить паспорт партии и проверить соответствие именно этому ТУ, а не подменному «по аналогу».

Класс нагревостойкости B по ГОСТ 8865-93

Класс нагревостойкости B — один из семи стандартных классов изоляционных систем по ГОСТ 8865-93. Длительная допустимая рабочая температура — 130 °C. Для ЛСК-110-СТ ограничивающим элементом является эпоксидный компаунд (связующее): сама слюдяная бумага из мусковита термостойка значительно выше (по Корицкому Ю.В. — до 600 °C для мусковита кратковременно), стеклоткань и стеклосетка выдерживают 500–600 °C — но именно эпоксидный компаунд деградирует первым при превышении 130 °C.

В отличие от ЛСК-110-ТПл, у которой ограничителем класса B наряду с компаундом выступает ПЭТФ-плёнка (теряет эластичность выше 130–150 °C), у варианта СТ плёнки нет — температурный «потолок» определяется только эпоксидным компаундом. Это даёт ЛСК-110-СТ небольшое преимущество в системах с краткосрочными перегревами: при пиках до 140–145 °C на десятки часов (циклы пуска тяжёлых машин) ленту с двойным стекловолоконным армированием не повредит охрупчивание плёнки — только связующее частично потеряет адгезию, но не катастрофически.

При длительной эксплуатации выше 130 °C компаунд стареет: на первой стадии теряет прочность сцепления со слюдой и подложками, на второй (130–150 °C, сотни часов) становится хрупким с микротрещинами в адгезионных слоях, на третьей (выше 150 °C, длительно) электрическая прочность ленты падает на 25–40 % от паспортного. Полный отказ изоляции наступает обычно через несколько тысяч часов на температурах 145–155 °C — в зависимости от циклов нагрева/охлаждения и пропиточного лака, использованного в системе.

Для применений выше 130 °C ИзолитПром предлагает ленты класса F (155 °C) и класса H (180 °C) — серии Элмикатерм 524099 (F, прямой современный аналог СТ/ТТ), Элмикатерм 529099 (H/С). Подробнее в разделе ленты слюдинитовые.

Отраслевые применения ЛСК-110-СТ

Корпусная изоляция асинхронных двигателей до 6 кВ

Главное применение ЛСК-110-СТ — корпусная изоляция катушечных и стержневых обмоток крупных асинхронных двигателей мощностью от сотен киловатт до единиц мегаватт, рассчитанных на номинальное напряжение до 6 кВ. Лента укладывается в несколько слоёв с перекрытием 50 %: для напряжения 660 В типично 2–3 слоя ленты 0,15 мм; для 3000 В — 4–6 слоёв 0,15–0,17 мм; для 6 кВ — 6–8 слоёв 0,17–0,20 мм. После намотки обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку эпоксидным компаундом класса B, после чего следует отверждение в печи 16 часов при 160 °C. Стеклосеточная сторона ленты при правильной укладке обращается «наружу» — к свободному пространству паза; через ячейки сетки лак свободно проникает к слюдяному слою.

Стержневые обмотки гидро- и турбогенераторов

В гидрогенераторах малой и средней мощности (до 50 МВт) с системой изоляции класса B ЛСК-110-СТ применяется как корпусная изоляция стержневой обмотки статора. Стержни изолируются непрерывной намоткой ленты с полуперекрытием — для напряжений 6–10 кВ типично 8–12 слоёв ленты 0,17–0,20 мм. Стеклосетка облегчает пропитку толстостенной корпусной изоляции — вакуум «выкачивает» воздух из стеклосеточных ячеек быстрее, чем из плотной ткани, что даёт более плотное заполнение лаком за то же время цикла. Турбогенераторы малой мощности и компенсаторы реактивной мощности класса B также штатно используют корпусную изоляцию на основе ЛСК-110-СТ или ЛСК-110-ТТ.

Полюсные катушки крупных машин постоянного тока

В машинах постоянного тока класса B мощностью от 100 кВт до 5 МВт ЛСК-110-СТ применяется как корпусная изоляция полюсных катушек главных и добавочных полюсов. Для катушек напряжением 220–660 В типично 4–6 слоёв ленты 0,15 мм; для возбуждения до 1000 В — 6–8 слоёв 0,17 мм. Преимущество СТ перед ТТ в этом применении — более удобная пропитка катушек со сложной геометрией (полюсные катушки конусного сечения, со скошенными торцами): через стеклосетку лак заполняет «уголки» геометрии без пустот.

Ремонт ранее выпущенных машин класса B

Существенная доля поставок ЛСК-110-СТ в России идёт на ремонт ранее выпущенных машин: за три десятилетия с момента принятия ТУ 16-91 на территории СССР и затем РФ выпущено огромное количество электрических машин класса B по технологии с пропиткой ЛСК-серии. При капитальном ремонте традиционно используют ту же марку ленты — для сохранения паспортных характеристик. Замена СТ на ТТ при ремонте допустима всегда (более прочная лента не повредит); обратная замена ТТ на СТ возможна только при подтверждении конструктором машины, что текущие механические нагрузки не превысят 110–190 Н/см.

Технология намотки и отверждения ЛСК-110-СТ

Лента ЛСК-110-СТ — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется (это отличие от лент серии ЛСМ и ЛСЭН, где намотка идёт с подогревом до 60–80 °C). Намотка возможна в двух режимах: ручная (для ремонтных работ, мелкосерийного производства, катушек со сложной геометрией) и механизированная на лентоизолировочных станках со скоростью 0,3–0,8 м/с. Натяжение для СТ — умеренно-низкое: на 25–30 % ниже, чем для ТТ той же толщины (из-за разницы в удельной разрушающей нагрузке).

Ориентация ленты при намотке. ЛСК-110-СТ — асимметричная лента: с одной стороны стеклосетка, с другой стеклоткань. Технологически принято укладывать ленту стеклосеточной стороной наружу (от меди обмотки), стеклотканевой — к меди. Логика: со стороны меди нужна более плотная и гладкая поверхность для предотвращения локальных «надавливаний» жилы на слюдяной слой; со стороны паза — более рыхлая поверхность для облегчения проникновения пропиточного лака с внешней стороны обмотки. На некоторых заводах ориентация противоположная — это допустимо при обоснованном технологическом регламенте, но при ремонте машины предпочтительно повторять ориентацию, заложенную в чертеже изготовителя.

Перекрытие при намотке: для корпусной изоляции — 50 % (полуперекрытие), для усиленной корпусной на участках выхода из паза — до 67 % (треть-перекрытие) против скользящих разрядов.

Режим отверждения готовой обмотки с уложенной ЛСК-110-СТ: 16 часов при температуре 160 °C. На этой стадии эпоксидный компаунд из связующего ленты переходит из вязко-текучего состояния в твёрдое сшитое, образуя монолитную изоляцию. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» (неотверждённого) состояния.

Для корпусной изоляции крупных машин обычно режим отверждения комбинированный: сначала катушка проходит вакуумно-нагнетательную пропитку (VPI) эпоксидным компаундом класса B, затем общее отверждение в печи 16 часов при 160 °C. Стеклосетка ЛСК-110-СТ облегчает выход воздуха при первой стадии вакуумной выдержки, что сокращает цикл VPI на 10–20 % по сравнению с ТТ.

Как выбрать толщину ЛСК-110-СТ под рабочее напряжение

Выбор толщины ленты основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_ном,

где U_пр — пробивное напряжение слоя изоляции (с учётом числа слоёв и перекрытия), U_ном — номинальное рабочее напряжение между изолируемыми элементами. Для пропиточных систем с ЛСК-110-СТ (после отверждения связующего) типичный коэффициент запаса — 3–5.

Практический алгоритм: (1) определить номинальное напряжение между обмоткой и корпусом U_корп (фазное напряжение машины); (2) задать k_зап = 4 для общих условий или 5 для условий с повышенной влажностью / частыми пусками; (3) вычислить требуемое пробивное U_сл = k_зап × U_раб; (4) подобрать толщину и количество слоёв так, чтобы итоговое пробивное напряжение было не ниже U_сл.

Пример расчёта корпусной изоляции для двигателя 660 В:

U_корп = 660 / √3 ≈ 380 В (фазное)
k_зап = 4 → U_сл = 1,52 кВ
Толщина 0,15 мм даёт E_пр = 18 кВ/мм → одиночный слой 0,15 мм держит ≈ 2,7 кВ. Уже одного слоя достаточно с запасом 1,8.
Для надёжности и механической стойкости — 2 слоя 0,15 мм с полуперекрытием → итог ≈ 5,4 кВ, запас 3,6. Это нормальный режим.

Для напряжения 6 кВ (фазное ≈ 3,5 кВ) рекомендуемая толщина — 0,17 или 0,20 мм, с укладкой в 6–8 слоёв с перекрытием 50 %. Для напряжений 1140–3000 В типичный выбор — 0,15 мм в 4–6 слоёв. Для 660 В и ниже — 0,11 или 0,13 мм в 2–3 слоя для корпусной изоляции крупных машин с длительными циклами эксплуатации. Для стержневой обмотки гидрогенератора 6 кВ запас обычно задаётся выше — k_зап = 5 или 6, что приводит к 8–10 слоям ленты 0,20 мм.

Место ЛСК-110-СТ в номенклатуре слюдинитовых лент

ЛСК-110-СТ занимает положение «средней по прочности и цене ленты класса B на эпоксидном компаунде с гибридной двойной стекловолоконной подложкой» — это компромиссная марка между более дорогой ТТ (две стеклоткани) и более лёгкой ТПл (стеклоткань + плёнка).

Группа лент	Связующее	Класс / темп.	Хранение	Типовое применение
ЛСК-110 (СТ — этот раздел)	Компаундное (эпоксидное)	B / 130 °C	3–6 мес	Корпусная изоляция машин до 6 кВ, пропиточные системы
ЛСК-СС	Кремнийорганическое	Н / 180 °C	6–12 мес	Тяговые электродвигатели, машины класса H
ЛСКВ	Кремнийорганическое	С / 200 °C	6 мес	Гидро- и турбогенераторы до 11 кВ
Элмикатерм 524019	Эпоксидно-полиэфирное	F / 155 °C	6/12 мес	Современная замена ЛСК-110-ТПл/СПл

В семействе слюдинитовых лент серия 110 (компаундная, класс B) — это «массовая рабочая лошадка» для машин общего назначения, выпускаемая уже более 30 лет. Внутри самой серии 110 четыре варианта (СТ / ТТ / ТПл / СПл) образуют «сетку» технико-экономических компромиссов: СТ — оптимум для корпусной изоляции средних нагрузок при необходимости лёгкой пропитки.

Современные аналоги и замены ЛСК-110-СТ

Прямым современным аналогом ЛСК-110-СТ считается лента Элмикатерм 524099 — слюдинитовая лента с эпоксидно-полиэфирным связующим, класс F (155 °C). По геометрии (толщины 0,11–0,20 мм, ширина роликов) и составу подложек (две стекловолоконные подложки без плёнки) Элмикатерм 524099 напрямую повторяет ЛСК-110-СТ и ЛСК-110-ТТ; ключевые улучшения:

• Класс F вместо B — выше длительная рабочая температура на 25 °C (155 vs 130). Критично при модернизации старых двигателей с переводом на изоляцию класса F или при работе в условиях циклических перегревов.
• Срок хранения 6/12 месяцев вместо 3/6 — удобнее для складских запасов на ремонтных базах с нерегулярным потреблением.
• Эпоксидно-полиэфирное связующее вместо чисто эпоксидного — лучшая совместимость с современными пропиточными лаками типа КП-303Н.

Лента Элмикатерм 524099 пока не представлена в нашем складском каталоге как отдельная позиция — поставка под заказ. Для текущих систем класса B стандартом остаётся ЛСК-110-СТ; переход на Элмикатерм 524099 рекомендуется только при модернизации с переводом системы изоляции на класс F.

Замена ЛСК-110-СТ на Элмикатерм 524099 в системах класса B возможна без ограничений (более высокий класс ленты не противоречит более низкому классу системы). Обратная замена в системах класса F — недопустима, потому что лента ЛСК-110-СТ не выдержит длительную работу при 155 °C из-за деградации эпоксидного компаунда. Для систем класса H и выше прямых «преемников» серии ЛСК-110 нет — там используется другой химический класс связующего; применение лент ЛСК-СС (180 °C) требует другой технологии отверждения и других пропиточных составов.

Совместимость с пропиточными составами

ЛСК-110-СТ предназначена для работы в пропиточных изоляционных системах. В отличие от ЛСК-110-ТПл (с барьерной ПЭТФ-плёнкой), у варианта СТ обе подложки — стекловолоконные, через них лак свободно проникает к слюдяному слою. Это делает СТ более «дружелюбной» к пропитке: цикл VPI можно сократить, выход бракованных партий по непропитанным «карманам» снижается, монолитность готовой изоляции после отверждения выше.

Совместимые пропиточные составы для систем класса B: эпоксидные компаунды (ЭП-91, ЭП-220, КП-50, отверждение при 130–140 °C) — дают максимальную электрическую прочность системы; полиэфирные лаки (ПЭ-933, ПЭ-953, отверждение при 130 °C) — дешевле эпоксидных, особенно хорошо работают с СТ за счёт быстрого проникновения через стеклосетку; глифталевые лаки (ГФ-95, МЛ-92, горячая сушка при 105–125 °C) — для ремонта. Несовместимые: кремнийорганические лаки (КО-916, КО-921) — отверждаются при 180–200 °C, что превышает класс B ленты; битумные пропитки — устарели, химически частично растворяют связующее.

Безпропиточная (VPI-free) эксплуатация ЛСК-110-СТ — не рекомендуется: вариант СТ изначально проектировался под пропитку. Без пропитки между ячейками стеклосетки сохраняется воздух, который при рабочих напряжениях даёт низкую электрическую прочность системы и склонность к частичным разрядам. Для безпропиточной эксплуатации специально предназначены ленты с двойным барьером (ЛСК-110-ТПл с ПЭТФ-плёнкой).

ТУ 16-91 И02.0168.001 и его особенности

ТУ 16-91 И02.0168.001ТУ — отраслевой нормативный документ электротехнической промышленности СССР, принят в 1991 году. Шифр расшифровывается: 16-91 — отраслевой ТУ электротехнической отрасли (код 16) выпуска 1991 года; И02 — индекс группы изделий по системе ОКП (изоляционные материалы лентоформатные); 0168.001 — внутренний регистрационный номер документа.

Этот ТУ — отраслевой советский стандарт, не привязанный к конкретному производителю; он действует для всех предприятий, выпускающих ленту по этому документу. Лента ЛСК-110-СТ от разных поставщиков должна быть идентичной по нормированным параметрам — это и есть смысл отраслевого ТУ.

Важная особенность ТУ 16-91: коэффициент диэлектрических потерь tg δ и удельное объёмное сопротивление в этом ТУ не нормируются. Это типично для отраслевых ТУ на ленты, где нормирующим параметром выбран пробой как самый практичный и репродуцируемый. Если для применения ленты критичны диэлектрические потери — параметр запрашивается у производителя дополнительно как справочный.

В ТУ 16-91 для серии 110 в варианте СТ нормированы пять толщин (0,11; 0,13; 0,15; 0,17; 0,20 мм) — это закрытый ряд. Промежуточные толщины (0,12; 0,14; 0,16; 0,18; 0,19 мм) этим ТУ не предусмотрены. Если в чертеже заказчика указана нестандартная толщина — её замена производится либо округлением вверх до ближайшей нормированной (предпочтительно), либо специальным согласованием на изготовление по индивидуальной технологии.

Контроль качества и паспорт партии ЛСК-110-СТ

Каждая партия ЛСК-110-СТ поставляется с паспортом качества, в котором указываются: полное обозначение (марка, толщина, ширина ролика, ТУ), номер партии и дата выпуска, результаты приёмо-сдаточных испытаний (толщина, поверхностная плотность, массовая доля связующего, массовая доля летучих, электрическая прочность, пробивное напряжение в точках, удельная разрушающая нагрузка), визуальный осмотр (отсутствие складок, разрывов, отслоения подложек, разрывов стеклосетки), штамп ОТК.

Дополнительно по запросу выдаётся паспорт качества ТУ 16-91. Для поставок в атомную энергетику и оборонную промышленность дополнительно проводятся расширенные испытания по требованиям заказчика — повторное измерение электрической прочности после термоциклирования, испытание на стойкость к напряжению повышенной частоты, контроль качества пропитываемости в стандартном испытании с эталонным эпоксидным компаундом.

Срок действия паспорта качества равен гарантийному сроку хранения ленты (3 месяца от даты выпуска при 15–35 °C или 6 месяцев при 5 °C). При приёмке партии на склад заказчика рекомендуем выборочный визуальный контроль роликов: целостность стеклосетки (без больших «дыр» или сдвинутых ячеек), целостность стеклоткани (без распущенных нитей по кромке), отсутствие подсохших следов клея на торцах ролика, дата выпуска не старше 60 дней (для запаса по сроку хранения).

Типичные ошибки при выборе и применении ЛСК-110-СТ

1. Замена ЛСК-110-ТТ на ЛСК-110-СТ при высоких механических нагрузках

Самая распространённая ошибка экономии: вариант СТ дешевле ТТ, и при поверхностной оценке кажется идентичным («всё равно две стекловолоконные подложки и одинаковая электрика»). Но удельная разрушающая нагрузка СТ — 110–190 Н/см против 120–240 Н/см у ТТ при тех же толщинах; падение на 20–25 %. На механизированной намотке стержневых обмоток крупных гидрогенераторов с натяжением выше 150 Н/см лента СТ начнёт рваться ещё на станке. Для применений, где конструктор машины указал именно ТТ — менять на СТ нельзя без согласования; экономия 8–15 % обернётся остановкой намоточного станка и переделкой партии.

2. Замена ЛСК-110-СТ на ЛСК-110-СПл при необходимости пропитки

Обратная ошибка: СПл (стеклосетка + ПЭТФ-плёнка) кажется «улучшением» СТ за счёт плёночного барьера. Но ПЭТФ-плёнка СПл практически непроницаема для пропиточного лака — пропитка обмотки идёт только со стороны стеклосетки, и при толстых корпусных изоляциях лак не доходит до глубинных слоёв слюды. Это даёт неоднородную пропитку с «непропитанными ядрами», склонными к частичным разрядам. Для применений с обязательной пропиткой обмотки в крупных машинах СПл противопоказан — нужен именно СТ или ТТ.

3. Эксплуатация при температуре выше 130 °C

Соблазн «вытянуть» класс B на 140–145 °C при перегрузках машины приводит к ускоренному старению эпоксидного компаунда и потере электрической прочности на 25–40 % за 1000–3000 часов работы. Если конструктивно требуется длительная работа выше 130 °C — нужна замена на ленту класса F (Элмикатерм 524099) или класса H (Элмикатерм 529099); попытка «продержаться на ЛСК-110-СТ» приводит к преждевременному пробою обмотки и капитальному ремонту в неплановый срок.

4. Обратная ориентация ленты (стеклоткань наружу, стеклосетка к меди)

Если намотчик по неопытности уложил ленту наоборот — стеклосеточной стороной к меди, стеклотканевой наружу — это снижает эффективность пропитки (через плотную стеклоткань с внешней стороны лак проникает медленнее, чем через стеклосетку), а также увеличивает риск локального «надавливания» меди на слюдяной слой через ячейки стеклосетки. Внешне работа выглядит нормально, но в готовой изоляции после пропитки появляются «непропитанные островки». При намотке СТ — обязательно сверять ориентацию по техкарте перед запуском станка.

5. Намотка из роликов с истёкшим сроком или с подогревом

После 3 месяцев хранения при 15–35 °C эпоксидный компаунд начинает медленную предполимеризацию: лента становится менее липкой, при отверждении не достигается нужная монолитность изоляции. Использование «старых» роликов даёт изоляцию пониженной электрической прочности (на 10–25 % ниже паспортной) — для них обязательна повторная аттестация партии или утилизация. Отдельная ошибка: намотчики, привыкшие к лентам серии ЛСМ (где ролик подогревается до 60–80 °C для размягчения связующего), иногда применяют тот же приём к ЛСК-110-СТ — подогрев выше 50 °C размягчает эпоксидный компаунд, лента склеивается в ролике, при разматывании рвётся (особенно по стороне со стеклосеткой). ЛСК-110-СТ мотается при комнатной температуре — это её принципиальное технологическое отличие от ЛСМ.

Хранение и транспортировка ЛСК-110-СТ

Условия хранения по ТУ 16-91 И02.0168.001: температура воздуха 15–35 °C (гарантийный срок 3 месяца) или 5 °C (гарантийный срок 6 месяцев); относительная влажность до 80 % при 15–35 °C и до 75 % при 5 °C. При 5 °C обязателен постепенный возврат к температуре цеха перед намоткой — не «из холодильника на станок», иначе конденсат на ленте приводит к нарушению адгезии связующего и слипанию слоёв в ролике. Защита от прямых солнечных лучей и источников тепла; ролики хранят вертикально (на торце) на стеллажах, с прокладками между рядами. Для ЛСК-110-СТ дополнительно следить, чтобы стеклосеточная сторона не контактировала с шероховатыми поверхностями стеллажа — иначе возможно повреждение сетки.

Транспортировка — в крытом транспорте с защитой от атмосферных осадков. Допустимая температура при транспортировке — от –40 до +40 °C. По прибытии — проверка целостности упаковки, дат выпуска, выборочная визуальная проверка роликов; при сомнении в качестве — запрос повторного паспорта или аттестация партии в независимой лаборатории.

Частые вопросы по ЛСК-110-СТ

В чём разница между ЛСК-110-СТ и ЛСК-110-ТТ?

Электрические характеристики идентичны во всех точках толщин (24/20/18/15/29 кВ/мм для 0,11/0,13/0,15/0,17/0,20 мм). Различие в подложках: у ТТ — две стеклоткани, у СТ — одна стеклоткань и одна стеклосетка. Это даёт три отличия: (1) удельная разрушающая нагрузка СТ — 110–190 Н/см против 120–240 Н/см у ТТ; (2) СТ дешевле ТТ на 8–15 %; (3) СТ лучше пропитывается лаком за счёт стеклосетки. Если по чертежу машины критична механическая прочность — берите ТТ; если нагрузка средняя и важна экономия + лёгкая пропитка — СТ.

Что означает цифра «110» в марке ЛСК-110-СТ — это температура или электрическая прочность?

Ни то, ни другое. Цифра 110 — это внутренний индекс рецептуры эпоксидного компаунда по ТУ 16-91 И02.0168.001. Реальная температура работы ленты — 130 °C (класс B), реальная электрическая прочность — от 15 до 29 кВ/мм в зависимости от толщины. Индекс 110 закреплён за конкретной рецептурой связующего класса B; в более высоких классах (F/H/С) ТУ использует другие индексы.

Почему у 0,20 мм электрическая прочность выше, чем у 0,17 мм — это ошибка в datasheet?

Нет, это особенность нормирования по ТУ 16-91. В точках 0,11–0,17 мм для серии СТ и ТТ массовая доля слюды нормирована 28 %, доля связующего — 30–40 %. В точке 0,20 мм оба показателя повышены: слюды 30 %, связующего 35–45 %. За счёт более «компаундного» состава самый толстый слой даёт прирост электрической прочности до 29 кВ/мм против 15 кВ/мм у соседней точки 0,17 мм. На практике это означает, что для применений с критичной электрической прочностью толщина 0,20 мм даёт неожиданно высокий запас — но рассчитывать запас следует на худшие соседние значения, а не на 29 кВ/мм.

Можно ли использовать ЛСК-110-СТ без пропитки и какой стороной мотать?

Без пропитки — не рекомендуется. Вариант СТ изначально проектировался под пропиточные системы; без лака между ячейками стеклосетки остаётся воздух (электрическая прочность воздуха 3 кВ/мм против 30+ кВ/мм у пропитанного эпоксидом слоя), что снижает общую прочность системы и провоцирует частичные разряды. Ориентация при намотке — стеклосеточной стороной наружу (от меди обмотки), стеклотканевой к меди: со стороны меди нужна гладкая поверхность для предотвращения локального «надавливания» жилы на слюду; со стороны паза — рыхлая поверхность для проникновения лака. Если в техкарте машины указана другая ориентация — следовать техкарте.

Чем ЛСК-110-СТ отличается от современной Элмикатерм 524099?

Элмикатерм 524099 — «следующее поколение» аналога ЛСК-110-СТ/ТТ с тремя ключевыми улучшениями: класс F (155 °C) вместо B (130 °C), срок хранения 6/12 месяцев вместо 3/6, эпоксидно-полиэфирное связующее вместо чисто эпоксидного. По геометрии и составу подложек обе ленты совместимы. Замена ЛСК на Элмикатерм в системе класса B допустима; обратная замена в системе класса F — нет. Лента Элмикатерм 524099 пока не представлена в нашем складском каталоге как отдельная позиция.

Нормативные и справочные источники

• ТУ 16-91 И02.0168.001ТУ «Лента слюдинитовая ЛСК-110» — отраслевой ТУ электротехнической промышленности СССР, 1991. Таблицы 1 (электрическая прочность по толщинам), 2 (механические характеристики).
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий».
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани и стеклосетке как подложкам ленты.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper».

Заказать ЛСК-110-СТ по ТУ 16-91 И02.0168.001

Все нормативные толщины ленты ЛСК-110-СТ (0,11; 0,13; 0,15; 0,17; 0,20 мм) — в наличии на складе ИзолитПром. Поставка с паспортом качества по ТУ 16-91 на каждую партию; по запросу — расширенный протокол испытаний соответствия. Доставка по России: ПЭК, Деловые Линии, СДЭК — отгрузка в течение 24 часов после оплаты.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом необходимой толщины, ширины ролика, количества и срока поставки. Скидка от 10 кг продукции; бесплатная консультация по выбору толщины под конкретное напряжение и тип машины, по выбору между СТ и ТТ для вашей конструкции.

Альтернативные варианты подложек серии 110 — ЛСК-110-ТТ (две стеклоткани, для повышенных механических нагрузок), ЛСК-110-ТПл (стеклоткань + ПЭТФ, для витковой и корпусной изоляции), ЛСК-110-СПл (стеклосетка + ПЭТФ, самый лёгкий вариант). Для систем класса H — ЛСК-СС (180 °C). Полный обзор номенклатуры — в разделе слюдинитовые ленты.
