Лента слюдинитовая ЛСП-F/Н-ТТ

Лента слюдинитовая ЛСп-F/Н-ТТ (СС) ТУ 27.90.12-017-31885305-2017

(взамен ТУ 3492-017-31885305-2017)

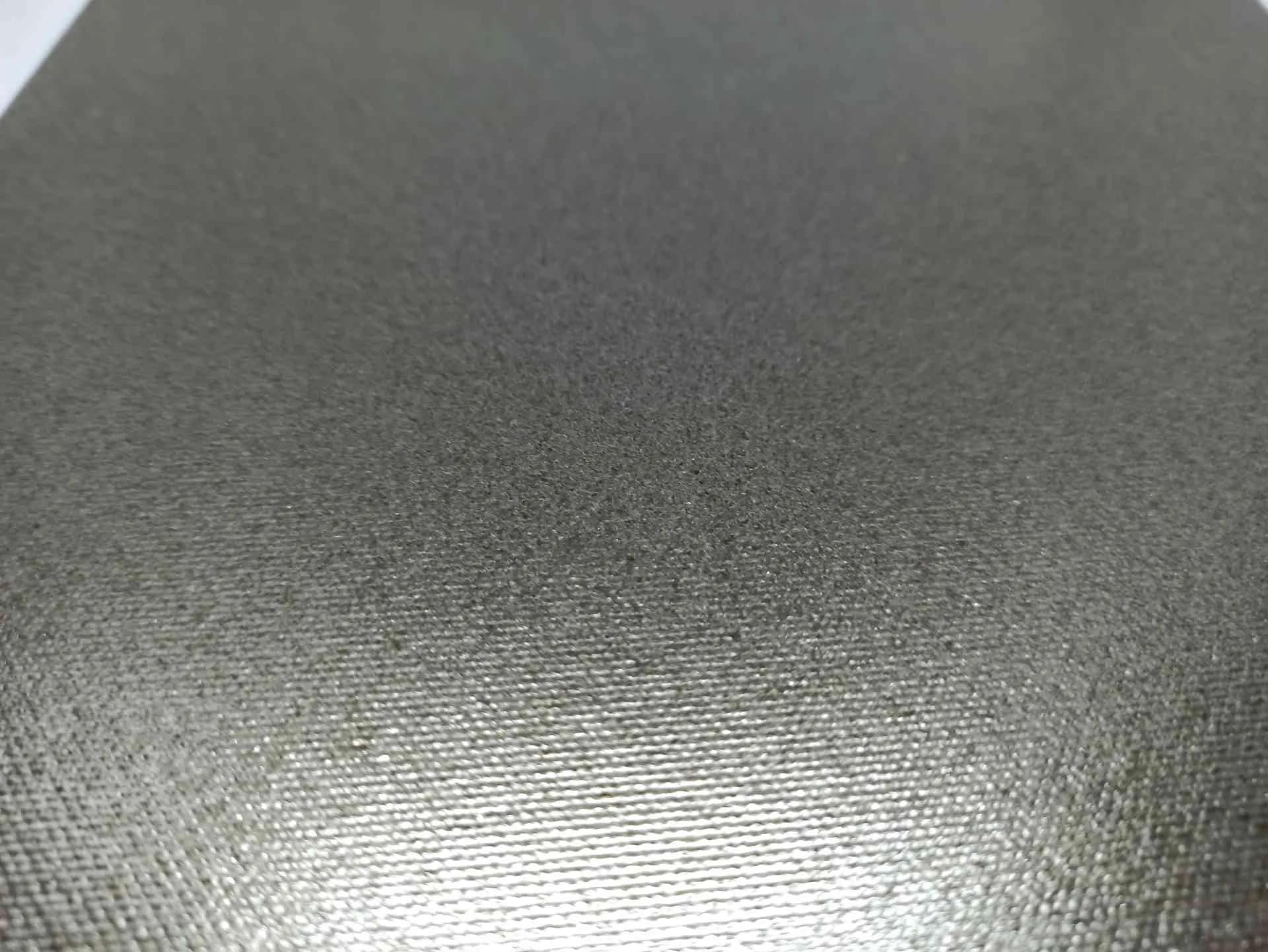

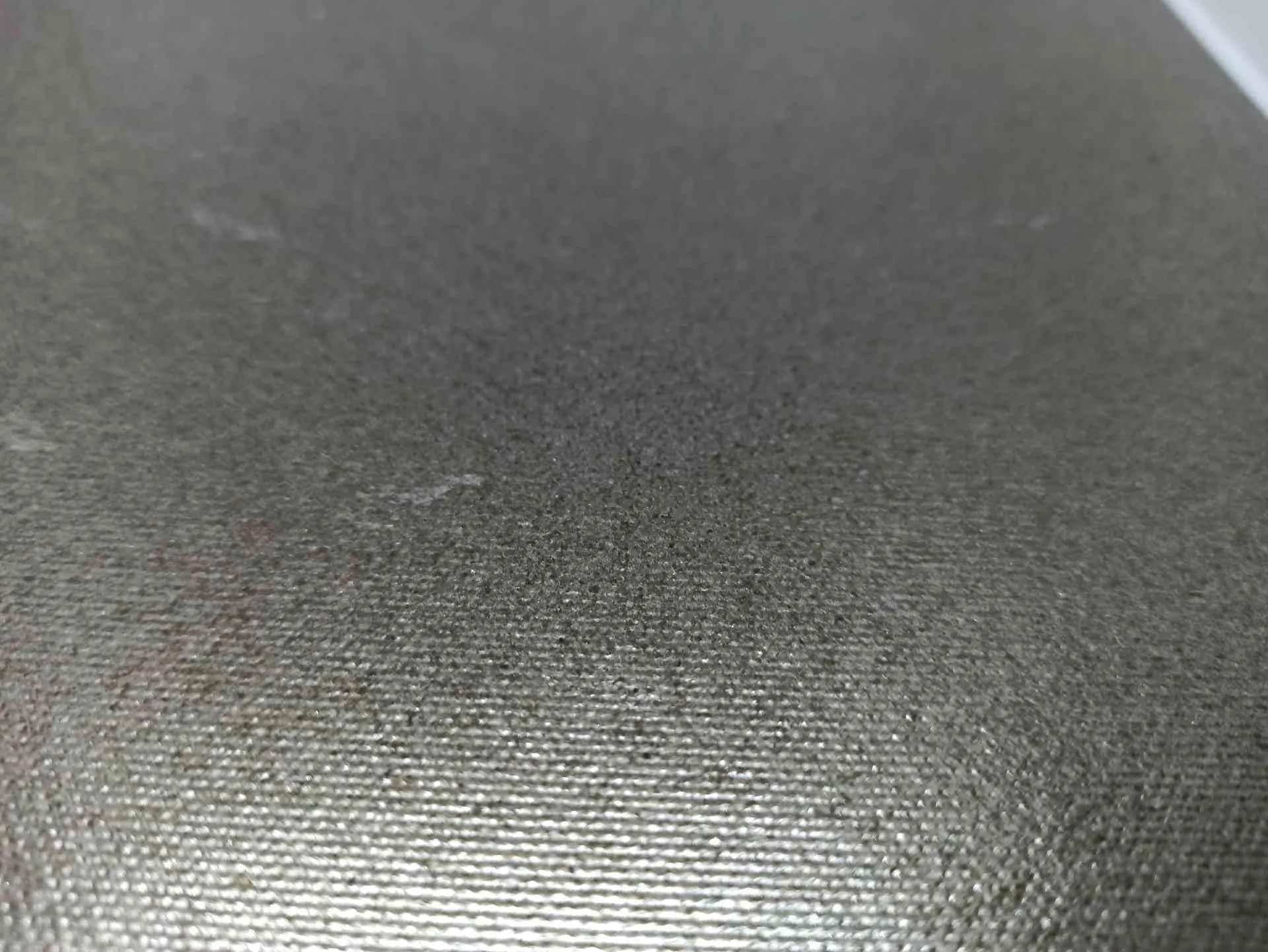

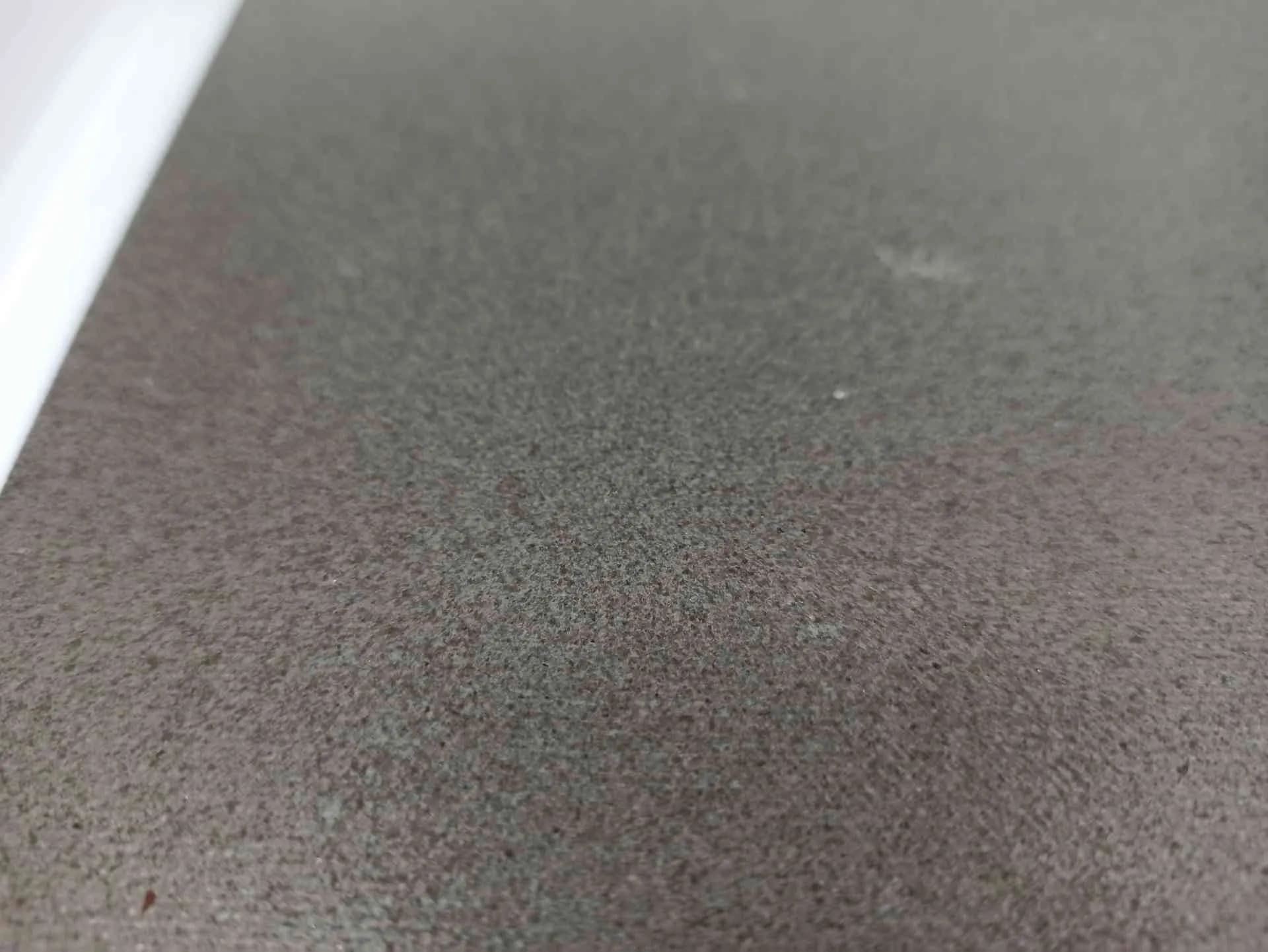

Слюдолента ЛСп-F/H-ТТ представляет собой композицию из слюдяной бумаги, оклеенной с двух сторон подложками (стеклоткань), пропитанную компаундом КП 303Н. Слюдолента ЛСп-F/H-ТПл применяется для витковой и корпусной изоляции в электрических машинах напряжением до 11 кВ. Класс нагревостойкости - F/Н(155-180°С).

Режим отверждения Слюдоленты 2 часа при температуре 160-170°С, при условии пропитки изделия Компаундом КП 303 Н. Слюдолента гибкая в условиях комнатной среды, легко разматывается, пригодна для ручной и механизированной намотки. После запечки нескольких слоев слюдоленты, получается однородная монолитная изоляция. При разогреве уже отвержденной слюдоленты до температуры 100-120°С, изоляция становится гибкой, что позволяет без повреждений изоляции укладывать секции в паз . Заменяет микаленты класса нагревостойкости F и Н, и стеклослюдоленты ЛСК-110ТПл; ЛС-ЭК-5-ТПл; ЛСЭП-934ТПл; ЛСУ; ЛСМ;Элмикатерм.

Технические характеристики

Наименование ленты	Толщина мм	Предельные отклонения, мм	Нормы
			Электри- ческая прочность, (15-35°С), 45-75%, кВ/мм, не менее	Пробивное напряжение в отдельных точках, кВ, не менее	Разрушающая нагрузка при растяжении, Н, не менее
ЛСп-F-ТПл ЛСп-Н-ТПл	0,08 0,09 0,10 0,11 0,1	± 0,01 ± 0,01 ± 0,01 ± 0,01 ± 0,0	50,0 45,0 40,0 45,0 38,0	4 4 4 5 5	60,0 60,0 80,0 120,0 120,0
ЛСп-F-Пл ЛСп-Н-Пл	0,06 0,08 0,09 0,11 0,1	± 0,01 ± 0,01 ± 0,02 ± 0,02 ± 0,0	66,0 62,0 55,0 72,0 61,0	4 5 5 8 8	8 15,0 15,0 30,0 30,0
ЛСп-F-ТТ ЛСп-Н-ТТ	0,11 0,13 0,15; 0,17; 0,2	± 0,02 ± 0,02 ± 0,03	12 12 12	-	120 240 240

Массовая доля компонентов в лентах, - %:

- слюды, не менее 30 (для марок ЛСп-F/H-ТПл(ТТ) и не менее 50 (для марок ЛСп-F/H-Пл); - связующего вещества –10 –40 (для марок ЛСп-F/H-ТПл(ТТ) и 10-20 (для марок ЛСп-F/H-Пл); - летучих, не более – 2 (для всех марок).

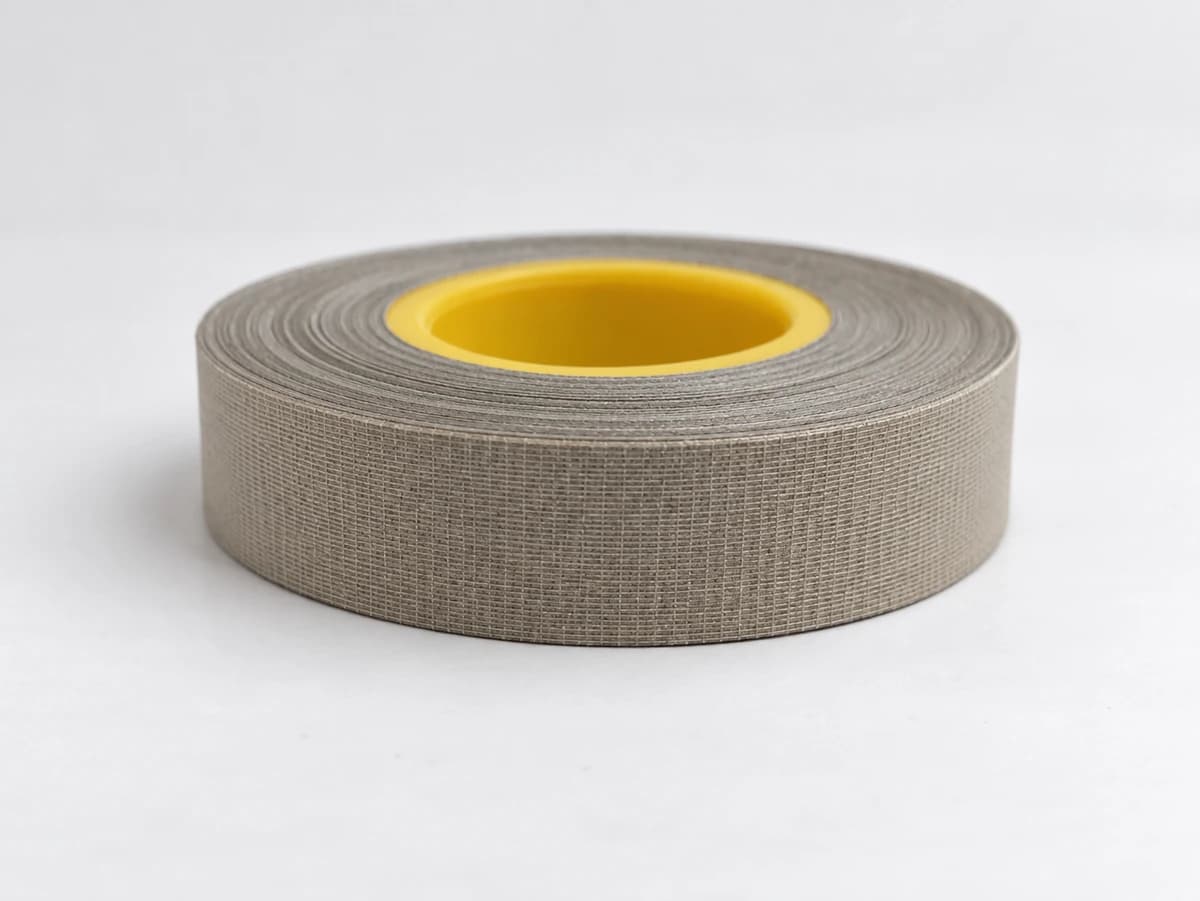

Ленты поставляются в роликах диаметром 100±10 мм, шириной 10, 15, 20, 23, 25, 30 и 35 мм с предельным отклонением ± 1мм, намотанные на жесткую втулку с внутренним диаметром 35±3 мм. По согласованию с потребителем возможно изготовление роликов и рулонов другой ширины. Гарантийный срок хранения - 6 месяцев со дня изготовления. Транспортная упаковка соответствует ГОСТ 26103-84.

Обозначения лент: ЛСп – лента слюдяная; F или Н – класс нагревостойкости; Пл – один слой пленки, Т и ТТ – один или два слоя стеклоткани соответственно.

Пример обозначения слюдоленты марки ЛСп –F/Н – ТТ, шириной ролика 20 мм и толщиной ленты 0,13 мм, при ее заказе и в документации другого изделия: «ЛСп – F/Н – ТТ 0,13 х 20 ТУ 27.90.12-017-31885305-2017».
