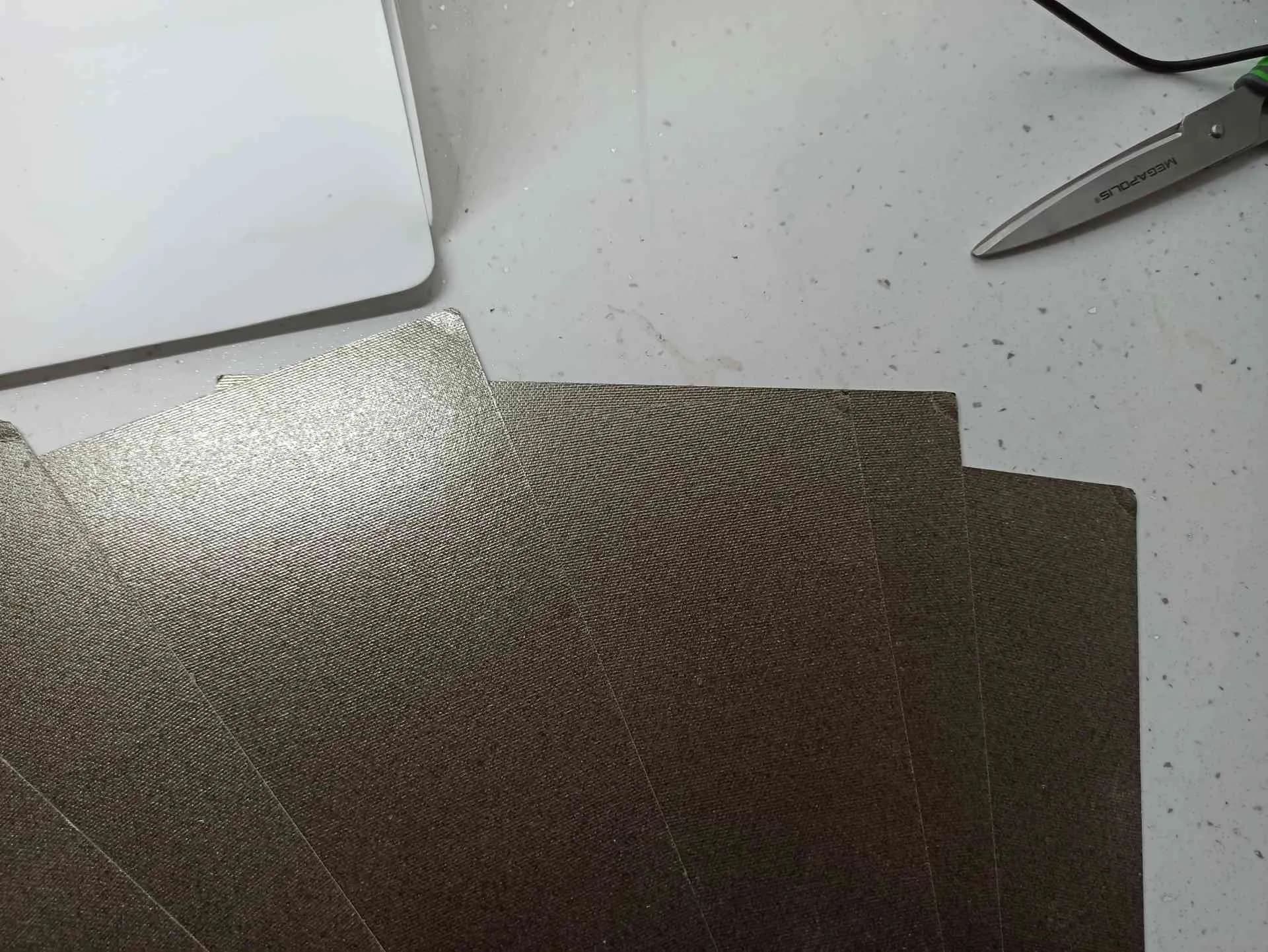

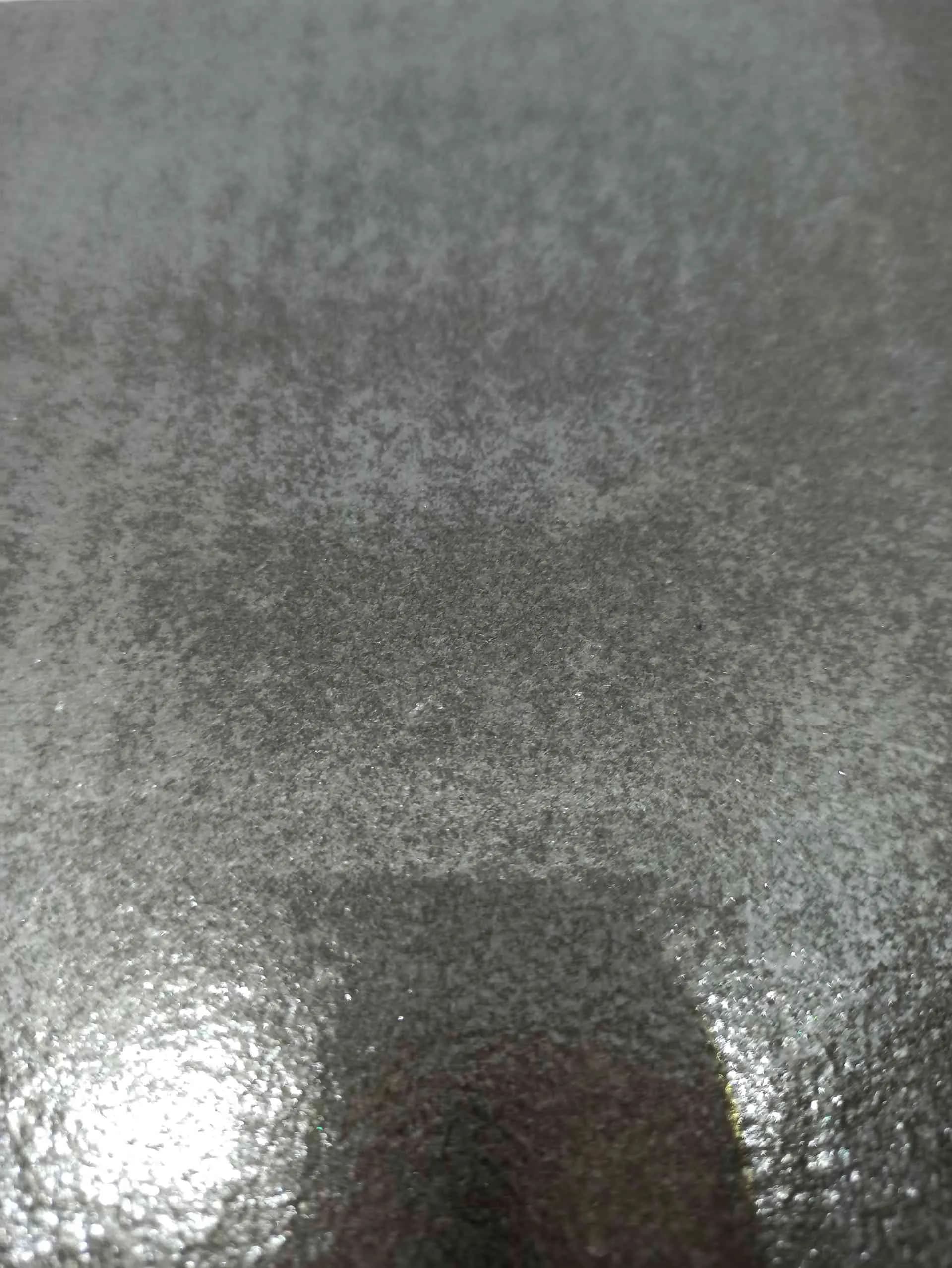

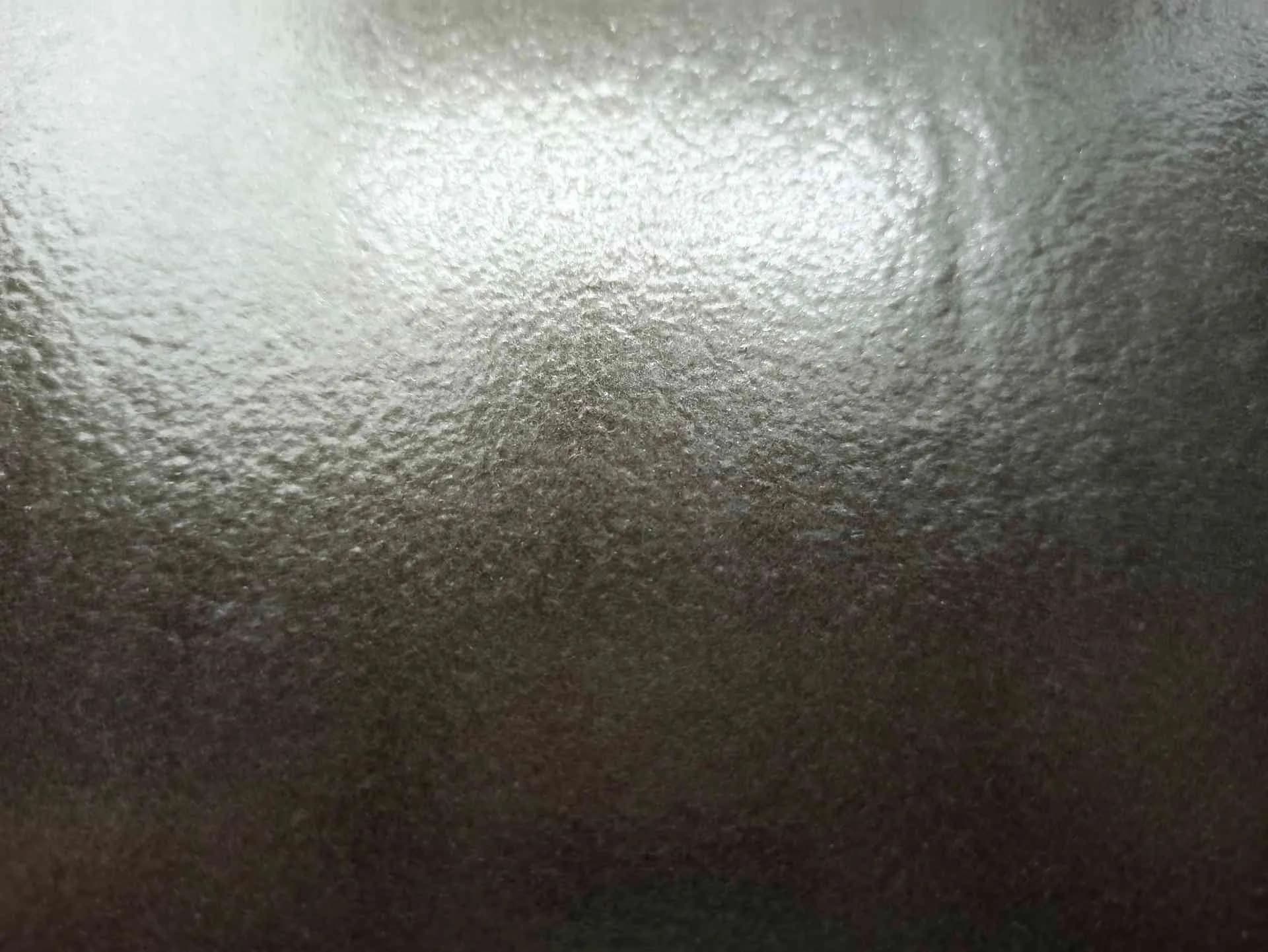

Лента слюдинитовая ЛСП-F-2Пл — гибкая электроизоляционная лента на основе некальцинированной флогопитовой слюдяной бумаги, пропитанная полиэфирно-эпоксидным компаундом КП-303Н и оклеенная с обеих сторон тонкой полиэтилентерефталатной плёнкой ПЭТ-Э. Ключевая особенность исполнения «2Пл» — две плёночные подложки и полное отсутствие стеклоткани: с обеих сторон ленты только плёнка. Класс нагревостойкости — F (155 °C) по ГОСТ 8865-93. Выпускается по техническим условиям предприятия (взамен исходной редакции ТУ 16-91 И79.0167.001 1991 года). Основное назначение — ручная изолировка отдельных витков секций и основная изоляция лобовых частей, где критична минимальная толщина пакета изоляции при максимальной электрической прочности.

Двусторонняя плёночная конструкция даёт ЛСП-F-2Пл уникальный для серии ЛСп профиль электрических характеристик: при толщине 0,11 мм электрическая прочность достигает 72 кВ/мм — самое высокое значение в семействе слюдинитовых лент класса F. Для сравнения, у сестринского исполнения ЛСп-F-ТПл со стеклотканью и плёнкой прочность 40–50 кВ/мм, у ЛСп-F/Н-ТТ с двумя стеклотканями — всего ~12 кВ/мм. Тонкие подложки 2Пл-варианта почти не «съедают» полезное сечение слюды, и в общей толщине ленты на слюдяную набивку приходится максимальная доля. Обратная сторона: разрушающая нагрузка на разрыв скромнее (30–60 Н против 60–240 Н у ТПл/ТТ-исполнений) — без стеклоткани лента не приспособлена к высоким механическим нагрузкам пазовой укладки.

⚠️ Важно при подборе. ЛСП-F-2Пл — это лента тонкой витковой и лобовой изоляции, не пазовой и не корпусной. Если в чертеже машины указана пазовая или корпусная изоляция стержневой обмотки с высокими механическими нагрузками — выбирается ЛСп-F/Н-ТТ с двумя стеклотканями или ЛСп-F-ТПл со стеклотканью и плёнкой. Замена этих исполнений на ЛСп-F-2Пл «по похожему шифру» приведёт к разрыву ленты при намотке на крупные стержни и повреждению готовой изоляции при укладке в паз. Прочность на разрыв 60 Н у самой толстой 0,13 мм против 240 Н у ТТ-варианта — четырёхкратное падение, а не «небольшое отличие».

Что означает марка ЛСП-F-2Пл

Расшифровка обозначения — по техническим условиям производителя:

• ЛСп — лента слюдяная пропитанная. Это родовое название серии в ТУ предприятия. По составу основы лента является слюдинитовой (флогопитовая слюдяная бумага), но в каталогах перепродавцов встречается обозначение и «слюдинитовая», и «слюдяная» — оба варианта корректны.
• F — класс нагревостойкости F по ГОСТ 8865-93, длительно до 155 °C. Класс задаётся комбинацией связующего КП-303Н и плёнки ПЭТ-Э: оба компонента работают на пределе возможностей класса F и совместно определяют верхнюю температурную границу.
• 2Пл — две Плёночные подложки. Цифра «2» означает количество слоёв подложки, «Пл» — материал подложки (полиэтилентерефталатная плёнка ПЭТ-Э). Стеклоткани в этом исполнении нет вовсе. По ГОСТ 24234-80 ПЭТ-Э — электроизоляционное исполнение полиэтилентерефталата.

Шифр серии ЛСп строится по комбинаторному принципу — буква класса нагревостойкости (F / Н / С) плюс кодировка подложек (ТПл / Н-ТПл / 2Пл / ТТ / С-ТПл). Полная карта семейства:

Шифр	Класс	Подложки	Толщины, мм
ЛСп-F-2Пл (этот раздел)	F (155 °C)	2× ПЭТ-Э плёнка	0,07–0,13
ЛСп-F-ТПл	F (155 °C)	стеклоткань + ПЭТ-Э плёнка	0,08–0,10
ЛСп-Н-ТПл	H (180 °C)	стеклоткань + ПЭТ-Э плёнка	0,11–0,17
ЛСп-F/Н-ТТ	F или H	2× стеклоткань (без плёнки)	0,11–0,20
ЛСп-С-ТПл	C (220 °C)	стеклоткань + полиимид ПМ-А	0,08–0,17

Все исполнения серии ЛСп изготавливаются по одному ТУ предприятия и имеют единое технологическое ядро — некальцинированная флогопитовая слюдяная бумага, пропитанная компаундом КП-303Н. Различия — в типе подложек и в классе нагревостойкости. ЛСп-F-2Пл — единственное исполнение серии без стеклоткани вообще.

Цифра «2» в шифре 2Пл — это не толщина, не плотность и не индекс по ТУ. Это буквально количество плёночных подложек: одна плёнка с лицевой стороны, одна с обратной. Этим исполнение принципиально отличается от ТПл, где подложек тоже две, но они разные («Т» — стеклоткань, «Пл» — плёнка). Когда в чертеже указано «лента ЛСп-F-2Пл», читается так: «лента слюдяная пропитанная, класс нагревостойкости F, две плёночные подложки».

Иногда инженеры путают «2Пл» с обозначением «ТПл», полагая что это «тонкая плёнка» — это неверная интерпретация. ТПл означает «стеклоТкань + Плёнка», 2Пл — «две Плёнки». Подложки в этих двух исполнениях принципиально разные: ТПл имеет смешанную армировку, 2Пл — только плёночную. Электрические и механические характеристики, соответственно, тоже разные — см. сравнительную таблицу ниже.

Состав ленты ЛСП-F-2Пл

В отличие от ТПл- и ТТ-исполнений, в составе ЛСп-F-2Пл всего три материала — слюдяная бумага и две плёнки одного типа, плюс пропиточный компаунд:

Слой	Материал	Функция
Сердечник	Некальцинированная флогопитовая слюдяная бумага	Основной диэлектрический барьер. Слюда-флогопит со слоистой кристаллической решёткой не пропускает электрический разряд при толщине порядка десятков микрометров — именно она формирует пробивное напряжение всей ленты. В 2Пл-исполнении доля слюды в общем сечении максимальна для серии (≥50 % массы).
Подложка лицевой стороны	Плёнка ПЭТ-Э (полиэтилентерефталатная) по ГОСТ 24234-80	Барьер от пробоя через локальные дефекты слюдяной набивки. Если в одной точке слюдяной слой получился неплотным, плёнка не даёт разряду прорваться через дефект — это даёт стабильное пробивное даже при минимальной толщине ленты 0,07 мм.
Подложка обратной стороны	Плёнка ПЭТ-Э (та же)	Симметричный барьер с противоположной стороны. Двусторонняя плёночная защита делает ленту электрически «двусторонней» — пробивное одинаково при разрядах с лицевой и обратной сторон, что важно для тонкой витковой изоляции, где соседние витки могут давить с любой стороны.
Связующее	Компаунд КП-303Н (полиэфирно-эпоксидный)	Связывает слюдяную бумагу и обе плёнки в единое полотно, после термоотверждения формирует монолитную изоляцию между витками. Доля связующего в готовой ленте — 5–15 % по массе.

Особенность флогопитовой слюды в этой ленте — не кальцинированная. Кальцинирование (прокаливание при 700–900 °C) используется в некоторых типах слюдинитовых бумаг для удаления связанной воды из кристаллической решётки и повышения термостойкости. Для серии ЛСп этот шаг намеренно исключён: некальцинированный флогопит сохраняет собственную межчешуйчатую адгезию (та самая «природная клейкость» слюды), что даёт более прочное полотно при минимальной массе связующего и стабильную работу в диапазоне до 155 °C без хрупкости. Кальцинированный флогопит обычно применяется в лентах класса H и выше, где термостойкость важнее, чем эластичность.

Компаунд КП-303Н — полиэфирно-эпоксидное связующее с системой латентного отверждения. При комнатной температуре оно остаётся пластичным, что позволяет ленте сохранять гибкость при намотке. При нагреве до 160–170 °C запускается реакция сшивания: эпоксидная часть «сшивает» полиэфирные цепи в трёхмерную сетку, и связующее переходит в твёрдое состояние. После отверждения 2–3 часа при 160–170 °C изоляция становится монолитной и термостабильной. Особенность 2Пл-исполнения — гибкость сохраняется и после запечки: благодаря двусторонней плёночной структуре отверждённая изоляция остаётся гибче, чем у исполнений со стеклотканью, где жёсткое стеклотканевое армирование делает запечённую изоляцию практически жёсткой.

Плёнка ПЭТ-Э с обеих сторон — конструктивная особенность, объединяющая лучшие черты плёночного барьера на двойной площади контакта со связующим. В отличие от ТПл-варианта, где плёнка только с одной стороны и работает в паре со стеклотканью, в 2Пл плёнка работает «зеркально»: оба слоя плёнки симметрично распределяют связующее по обеим поверхностям слюдяной бумаги, что обеспечивает равномерное отверждение по всей толщине ленты при запечке. Толщина каждого плёночного слоя в 2Пл — около 12–25 мкм (зависит от номинальной толщины ленты), что в общей толщине 0,07–0,13 мм составляет 30–60 % сечения для тонких номиналов и 18–40 % для толстых.

Технические характеристики ЛСП-F-2Пл

Тип слюдяной бумаги	Некальцинированная флогопитовая (слюдинитовая)
Связующее	Компаунд КП-303Н, полиэфирно-эпоксидный
Подложка лицевой стороны	Плёнка ПЭТ-Э по ГОСТ 24234-80
Подложка обратной стороны	Плёнка ПЭТ-Э (та же) по ГОСТ 24234-80
Стеклоткань	Отсутствует — обе подложки плёночные
Массовая доля слюды, не менее	50 %
Массовая доля связующего	5–15 %
Массовая доля летучих, не более	2 %
Класс нагревостойкости	F, длительно до 155 °C (ГОСТ 8865-93)
Толщины ряда	0,07; 0,08; 0,09; 0,10; 0,11; 0,13 мм
Допуск толщины 0,07–0,09 мм	±0,01 мм
Допуск толщины 0,10–0,13 мм	±0,02 мм
Электрическая прочность, не менее	от 55 до 72 кВ/мм в зависимости от толщины (см. таблицу ниже)
Пробивное напряжение в отдельных точках, не менее	от 4 до 8 кВ в зависимости от толщины
Удельная разрушающая нагрузка при растяжении, не менее	30–60 Н в зависимости от толщины
Тангенс угла диэлектрических потерь tg δ при 50 Гц	0,03 при 20 °C / 0,2 при 155 °C
Теплопроводность, не менее	0,45 Вт/(м·К)
Режим отверждения связующего	2–3 часа при 160–170 °C
Гибкость после запечки	Сохраняется (отличительное свойство 2Пл)
Способ намотки	Преимущественно ручная; механизированная допустима с пониженным натяжением

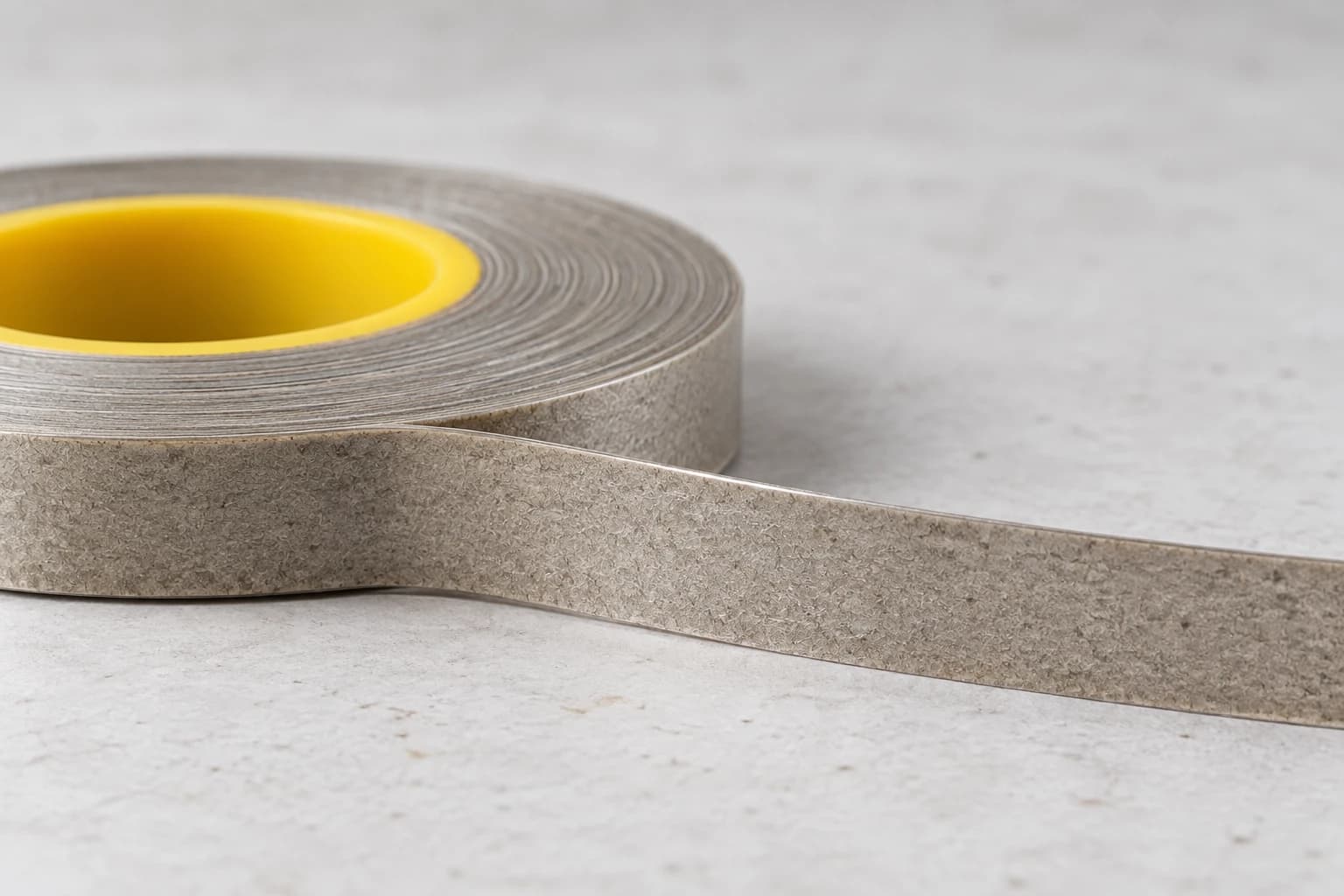

Поставка	Ролики диаметром 100±10 мм; ширина 10/15/20/23/25/30/35 мм с допуском ±1 мм; внутренний диаметр втулки 35±3 мм
Гарантийный срок хранения	12 месяцев при 10–20 °C / 6 месяцев при 20–35 °C

Источник характеристик — ТУ предприятия, действующая редакция, разделы по электрическим параметрам, механическим свойствам и условиям хранения. Тангенс угла диэлектрических потерь и теплопроводность — справочные значения для линейки ЛСп с компаундом КП-303Н; для конкретной партии паспортное значение указывается в документе ОТК. Удельная разрушающая нагрузка и пробивное напряжение зависят от толщины — детальная разбивка приведена ниже в таблице электрических характеристик.

Особое внимание стоит обратить на два параметра, отличающие 2Пл-исполнение от других в серии. Первое — массовая доля слюды не менее 50 % (против 30 % у ТПл- и ТТ-исполнений) — это прямое следствие отсутствия тяжёлой стеклотканевой подложки в общем сечении. Второе — сохраняемая гибкость после запечки: монолитная изоляция, образованная при отверждении ЛСп-F-2Пл, остаётся достаточно эластичной для ремонтных работ и плотной укладки в сложные геометрии лобовых частей секций — без необходимости предварительного прогрева до 100–120 °C, как у ТПл- и ТТ-исполнений.

Условное обозначение ЛСП-F-2Пл при заказе

В обозначение ленты при заказе по ТУ предприятия входят: марка, толщина, ширина ролика, ТУ. Примеры:

Толщина 0,11 мм, ширина ролика 25 мм	Лента ЛСп-F-2Пл 0,11×25 по ТУ предприятия
Толщина 0,07 мм, ширина 15 мм	Лента ЛСп-F-2Пл 0,07×15 по ТУ предприятия
Толщина 0,13 мм, ширина 30 мм	Лента ЛСп-F-2Пл 0,13×30 по ТУ предприятия
Толщина 0,10 мм, ширина 20 мм, по чертежу	Лента ЛСп-F-2Пл 0,10×20 по ТУ предприятия по черт. № __

Стандартный ряд ширины роликов — 10, 15, 20, 23, 25, 30, 35 мм с допуском ±1 мм. Для тонких толщин 0,07–0,09 мм наиболее ходовые ширины 10–20 мм (узкие ленты для ручной изолировки витков с малым радиусом изгиба). Для толщин 0,10–0,13 мм — 20–35 мм (более широкие ленты для лобовых частей секций). По согласованию возможны промежуточные ширины. При заказе указывайте толщину, ширину ролика, желаемую длину намотки и количество роликов.

Сравнение исполнений серии ЛСп: 2Пл, ТПл, ТТ, Н-ТПл, С-ТПл

В пределах серии ЛСп производитель выпускает пять основных исполнений. Все они работают на одной слюдяной бумаге и одном связующем КП-303Н, отличия — в подложках и в классе нагревостойкости. Это делает выбор внутри серии чисто инженерным: под требуемое сочетание электр. прочности, механической стойкости и температурного класса.

Исполнение	Подложки	Класс	Эл. прочн., кВ/мм	Пробивное, кВ	Прочность, Н	Применение
ЛСп-F-2Пл (этот раздел)	2× ПЭТ-Э плёнка	F (155 °C)	55–72	4–8	30–60	Ручная изолировка отдельных витков и лобовых частей секций — там, где нужна максимальная электр. прочность при минимальной толщине
ЛСп-F-ТПл	стеклоткань + ПЭТ-Э	F (155 °C)	40–50	≥4	60–80	Витковая и корпусная изоляция машин до 11 кВ класса F
ЛСп-Н-ТПл	стеклоткань + ПЭТ-Э	H (180 °C)	38–45	≥5	120	Те же применения при температуре до 180 °C
ЛСп-F/Н-ТТ	2× стеклоткань	F или H	≈12	—	120–240	Пазовая изоляция стержневых обмоток с высокими механическими нагрузками
ЛСп-С-ТПл	стеклоткань + полиимид ПМ-А	C (220 °C)	35–50	—	90–120	Машины класса C: атомная промышленность, специальное оборудование, низкие температуры до –196 °C

Как читать таблицу. Электрическая прочность ленты сильно зависит от того, сколько в её поперечном сечении слюды и сколько — «балласта» из подложек. У 2Пл-исполнения подложки тонкие (две плёнки около 12–25 мкм каждая), почти весь сердечник — слюда, отсюда максимальная прочность 55–72 кВ/мм. У ТТ-исполнения наоборот: две стеклоткани занимают значительную долю сечения, слюды относительно мало, прочность — всего 12 кВ/мм. ТПл — компромисс между ними: одна стеклоткань (механическая стойкость) + одна плёнка (плёночный барьер) — прочность 40–50 кВ/мм. Зеркальная картина по разрушающей нагрузке: 2Пл — самое слабое исполнение по механике (30–60 Н), ТТ — самое прочное (до 240 Н), ТПл занимает промежуточное положение.

Главное практическое следствие: исполнение 2Пл — это «электрический максимум при механическом минимуме». Если в чертеже машины указана «лента ЛСп-F-2Пл» — это, скорее всего, ручная изолировка отдельных витков в катушке статора либо изоляция лобовых частей секций, где намоточные нагрузки умеренные, а требования к электрической прочности высокие. Заменять её на ТТ или ТПл без согласования с конструктором не следует. Аналогично нельзя ставить 2Пл в позиции, где предусмотрена ТТ-изоляция стержневых обмоток — она просто разорвётся при намотке на крупный стержень.

Электрические характеристики ЛСП-F-2Пл по толщинам

Главная инженерная особенность 2Пл-исполнения — немонотонная зависимость электрической прочности от толщины. Если у ТПл-исполнения с ростом толщины прочность плавно снижается (доля плёнки в сечении падает), то у 2Пл картина сложнее: на 0,07 мм прочность 66 кВ/мм, проседает на 0,09 мм до 55 кВ/мм, затем вновь растёт до 72 кВ/мм на 0,11 мм и снова снижается до 61 кВ/мм на 0,13 мм. Эта «волна» — следствие специфики двусторонней плёночной конструкции: на разных номиналах толщины меняется относительная доля плёнок и слюды в сечении, и оптимальное соотношение для пробоя достигается на толщинах 0,07 мм и 0,10–0,11 мм.

Толщина, мм	Эл. прочность кВ/мм, не менее	Пробивное в точках, кВ	Разрушающая нагрузка, Н
0,07 ±0,01	66,0	≥4	30	К товару →
0,08 ±0,01	62	≥5	30	К товару →
0,09 ±0,01	55,0	≥5	30	К товару →
0,10 ±0,02	70	≥7	40	К товару →
0,11 ±0,02	72	≥8	60	К товару →
0,13 ±0,02	61	≥8	60	К товару →

Источник нормативных значений — ТУ предприятия, действующая редакция, таблица электрических и механических характеристик для исполнения 2Пл. Значения проверяются при выпуске партии — в паспорте ОТК указывается фактическое пробивное и средняя электрическая прочность по результатам испытаний образцов из партии.

Для проектирования удобно выделить три группы толщин по характеру применения:

• Тонкие 0,07–0,09 мм — пробивное 4–5 кВ, разрушающая нагрузка 30 Н. Узкая ниша: ручная изолировка отдельных витков в катушках с большим числом витков, где минимизация толщины пакета принципиальна (например, низковольтные секции возбудителей или вспомогательные обмотки). Прочность на разрыв 30 Н — это фактически «можно намотать без разрыва ленты», но не более.
• Средние 0,10–0,11 мм — пробивное 7–8 кВ, разрушающая нагрузка 40–60 Н, при этом электрическая прочность достигает максимума ряда (70–72 кВ/мм). Самые ходовые номиналы для лобовых частей секций и витковой изоляции в катушках статоров высоковольтных машин. Сочетание «максимальное пробивное при умеренной механической нагрузке» — оптимум для большинства применений 2Пл.
• Толстые 0,13 мм — пробивное 8 кВ, разрушающая нагрузка 60 Н, электрическая прочность 61 кВ/мм. Применяется когда нужен дополнительный запас изоляции по толщине без перехода на ТПл- или ТТ-исполнения, например при ремонтных работах с нестандартной геометрией обмотки или в качестве выравнивающих слоёв.

Постоянное пробивное напряжение в отдельных точках — главный параметр для оценки реального запаса изоляции на локальных дефектах. У ЛСп-F-2Пл диапазон 4–8 кВ перекрывает большинство витковых задач: при U_вит = 200–400 В на виток коэффициент запаса k_зап = U_пр / U_вит = 10–40 в зависимости от выбранной толщины. Это значительно выше, чем у родственных серий: у ЛСК-110-ТПл локальное пробивное 1,4 кВ, у ЛСЭП-934-ТПл — 3,5 кВ, у ЛСп-F-ТПл — 4 кВ. Двусторонняя плёночная защита 2Пл-исполнения даёт самый высокий запас от локальных пробоев в семействе пропитанных слюдинитовых лент.

Класс нагревостойкости F по ГОСТ 8865-93

Класс нагревостойкости F — один из семи стандартных классов изоляционных систем по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация». Длительная допустимая рабочая температура для класса F составляет 155 °C. Для ЛСп-F-2Пл два элемента балансируют на этой температурной границе: компаунд КП-303Н (полиэфирно-эпоксидный) и плёнка ПЭТ-Э. Сама слюдяная бумага из флогопита термостойка значительно выше (по справочнику Корицкого Ю.В. — до 800 °C для флогопита кратковременно и 500 °C длительно), но связующее и плёночные подложки ограничивают систему классом F.

В 2Пл-исполнении температурный лимит задают именно плёночные слои — здесь нет стеклоткани, способной выдерживать значительно более высокие температуры (стеклоткань ведёт себя стабильно до 500–600 °C). Плёнка ПЭТ-Э — это электроизоляционное исполнение полиэтилентерефталата по ГОСТ 24234-80. Длительная рабочая температура самой плёнки — до 130 °C по ГОСТу, но в составе ленты с пропиткой компаундом КП-303Н её фактическая граница повышается до 155 °C за счёт защитного эффекта пропиточного состава, который заполняет пространство между полимерными цепочками плёнки и тормозит окислительное старение.

В двусторонней плёночной конструкции 2Пл этот эффект работает по обоим контактным поверхностям симметрично: пропитка проникает в плёнку и со стороны слюдяного сердечника, и с внешней стороны (через тонкое связующее покрытие на внешней грани плёнки). Это даёт повышенную стабильность плёночного слоя по сравнению с ТПл-исполнением, где плёнка только с одной стороны и пропитка проникает в неё односторонне.

Что произойдёт при длительной эксплуатации выше 155 °C? На первой стадии (155–170 °C, сотни часов) связующее КП-303Н начинает медленно стареть: теряет прочность сцепления со слюдой и плёнками, появляются микротрещины. На второй стадии (170–185 °C) плёнка ПЭТ-Э теряет эластичность и становится ломкой, после чего барьерный эффект пропадает и пробивное падает на 30–50 % от паспортного. Для 2Пл-исполнения деградация плёнки критичнее, чем для ТПл — здесь обе барьерные плёнки разрушаются одновременно, а стеклотканевой защиты, способной поддержать механическую целостность, нет. Полный отказ изоляции — обычно через несколько тысяч часов работы при 175–185 °C.

Если в эксплуатации зафиксированы длительные перегревы выше 155 °C, для следующей переизолировки выбирается ЛСп-Н-ТПл (класс H 180 °C) или ленты с более высоким классом — ЛСп-С-ТПл (класс C 220 °C, с полиимидной плёнкой ПМ-А вместо ПЭТ-Э), Микасил, Микатерм 452, ЛСК-СС. Для прямой замены 2Пл-исполнения с сохранением структуры подложек на класс выше — таких лент в серии ЛСп нет (Н-ТПл и С-ТПл работают с другой структурой подложек), поэтому при переходе на класс H–C обычно меняется и общая конструкция изоляции витков.

Особенность теплового режима 2Пл-исполнения — теплопроводность не менее 0,45 Вт/(м·К). Параметр нормируется ТУ предприятия и достигается за счёт высокой массовой доли слюды (≥50 %) и тонких плёночных слоёв. Это значение выше, чем у безпропиточных слюдяных лент (типичные 0,2–0,3 Вт/(м·К)) и сопоставимо с лучшими лентами класса F с эпоксидно-полиэфирным связующим. Высокая теплопроводность важна для компактных обмоток, где отвод тепла из витков в активную сталь определяет тепловой баланс агрегата: при равной классификации F такая лента позволяет работать машине с большей токовой нагрузкой без выхода на температурный предел.

Отраслевые применения ЛСП-F-2Пл

Витковая изоляция в катушках статоров высоковольтных машин

Основное применение ЛСп-F-2Пл — ручная изолировка отдельных витков в катушках статоров асинхронных и синхронных электрических машин на напряжение до 11 кВ. Когда катушка статора содержит значительное число витков (от 10–15 в малых машинах до 50–80 в крупных), между соседними витками действует напряжение 50–250 В — невысокое в абсолютном выражении, но критичное для надёжности при коммутационных перенапряжениях, ударных токах короткого замыкания, импульсах от частотных преобразователей. Тонкая плёночная защита 2Пл-исполнения с пробивным 4–8 кВ при минимальной толщине 0,07–0,11 мм даёт коэффициент запаса 20–80 раз — это «верхняя планка» по электрической прочности витковой изоляции.

Основная изоляция лобовых частей секций

Лобовые части секций — это участки обмотки, выходящие за пределы пакета активной стали статора, где соседние секции пересекаются в воздухе. Именно здесь пробои и поверхностные разряды происходят чаще всего: воздух между секциями ионизируется при перенапряжениях, и изоляция должна выдерживать эту нагрузку без частичных разрядов. ЛСп-F-2Пл с её двусторонней плёночной защитой и максимальной электрической прочностью идеально подходит для этого применения. Толщина 0,10–0,11 мм с двойной укладкой даёт расчётное пробивное 14–16 кВ, чего достаточно для машин на напряжение 6,3–10,5 кВ с типовыми импульсными перенапряжениями. На более крупных машинах толщина 0,13 мм используется как «третий слой» поверх корпусной изоляции для дополнительной защиты лобовых частей.

Возбудители турбогенераторов и крупных синхронных машин

Возбудители турбогенераторов — генераторы постоянного тока, питающие обмотку возбуждения главного агрегата — изолируются лентами класса F при работе в составе серий с косвенным охлаждением. Полюсные катушки и якорные обмотки возбудителей работают при напряжениях 220–660 В с импульсными пиками в моменты регулирования возбуждения. Здесь ЛСп-F-2Пл применяется в тонком исполнении — 0,07–0,09 мм для витковой изоляции в катушках с большим числом витков. Высокая электрическая прочность 55–66 кВ/мм при минимальной толщине позволяет уложить плотную обмотку без увеличения её активного объёма, а постоянное пробивное 4–5 кВ обеспечивает запас от импульсных перенапряжений систем регулирования.

Тяговые электродвигатели локомотивного состава

В тяговых электродвигателях магистральных и маневровых локомотивов, электропоездов и метро ЛСп-F-2Пл применяется для витковой изоляции катушек главных и добавочных полюсов. Ударные пусковые токи, термоциклирование от –40 до +130 °C и вибрация ротора с ускорениями 5–15 g делают эти машины сложными для любой витковой изоляции. Тонкая 2Пл-лента с пробивным 4–7 кВ в локальных точках обеспечивает «электрический запас» — даже при появлении локальных микротрещин при вибрации сохраняется достаточная прочность для предотвращения витковых пробоев. Для корпусной изоляции тяговых машин используется более механически прочная ЛСп-F-ТПл или ЛСп-F/Н-ТТ — 2Пл здесь не применяется из-за низкой разрушающей нагрузки.

Гидрогенераторы средней мощности

Гидрогенераторы средней мощности (от 5 до 50 МВт) на ГЭС и малых ГЭС изолируются комбинированной системой: для пазовой изоляции стержней используется ЛСп-F-ТПл или ЛСп-F/Н-ТТ, а для витковой изоляции внутри секций и лобовых частей — ЛСп-F-2Пл. Длительная стационарная нагрузка без ударных пусков, температура обмотки удерживается в диапазоне 80–120 °C, что даёт большой ресурс ленты — десятки лет до плановой переизолировки. На крупных гидрогенераторах (более 100 МВт) обычно переходят на ленты класса H — там тепловой режим напряжённее.

Микро- и малогабаритные электрические машины

Микродвигатели приборостроения, тахогенераторы, сельсины, исполнительные двигатели систем автоматики мощностью до нескольких сотен ватт также используют тонкие ленты семейства ЛСп для витковой изоляции компактных обмоток. Узкие ширины 10–15 мм в сочетании с минимальной толщиной 0,07–0,08 мм позволяют изолировать обмотки малого сечения паза без увеличения общей толщины пакета. Здесь 2Пл-исполнение конкурирует с фольгированными или плёночно-стеклотканевыми тонкими лентами — преимущество ЛСп-F-2Пл в сочетании высокой электрической прочности и совместимости с пропиточными технологиями обмотки.

Технология намотки и отверждения ЛСП-F-2Пл

Лента ЛСп-F-2Пл — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется. Полиэфирно-эпоксидное связующее КП-303Н при 15–25 °C достаточно пластично для надёжного сцепления слоёв, поэтому намотчик может вести работу как вручную, так и на лентоизолировочном станке без подготовительного нагрева. В отличие от исполнений со стеклотканью, где требование «без подогрева» — выбор технолога, в 2Пл-исполнении подогрев фактически противопоказан: при температуре 60–80 °C на ролике плёнка ПЭТ-Э может «прилипнуть» к соседнему витку, что осложняет последующую размотку.

Намотка возможна в двух режимах:

• Ручная намотка — основной режим для 2Пл-исполнения. Применяется при ручной изолировке отдельных витков в катушках, изолировке лобовых частей секций со сложной геометрией, при ремонтных работах. Намотчик удерживает узкий ролик в одной руке, другой формирует укладку с заданным перекрытием. Натяжение — пониженное (3–8 Н на ленту шириной 25 мм против 5–15 Н у ТПл-исполнения), потому что при разрушающей нагрузке 30–60 Н запас по разрыву меньше. Скорость ручной намотки — 0,1–0,3 м/с.
• Механизированная намотка — допустима с обязательным контролем натяжения. На лентоизолировочных станках с программным управлением натяжения применяется в серийном производстве витковой изоляции крупных асинхронных двигателей. Натяжение задаётся из расчёта 30 % от номинальной разрушающей нагрузки конкретной толщины: для 0,07–0,09 мм — не более 9 Н, для 0,10–0,11 мм — до 18 Н, для 0,13 мм — до 18 Н. Превышение натяжения приведёт к разрыву ленты в процессе намотки.

Положение ленты при намотке. В 2Пл-исполнении обе стороны симметричны (плёнка с обеих сторон), и формального требования «плёнкой наружу» нет — это упрощает работу намотчика по сравнению с ТПл-исполнением. Однако на практике рекомендуется ориентировать ленту так, чтобы стыки между слоями плёнки соседних витков шли в одном направлении — это даёт более однородное распределение пропитки при отверждении. На крупных секциях с длинными участками намотки применяется «спиральная» укладка с поворотом ленты на 180° на середине участка для усреднения возможных неоднородностей.

Перекрытие при намотке: для витковой изоляции — 50 % (полуперекрытие), для основной изоляции лобовых частей — также 50 % с возможным локальным повышением до 67 % (треть-перекрытие) на участках выхода катушки из паза, где требуется усиленная защита от скользящих разрядов вдоль оси обмотки. На лобовых частях и в местах перехода между секциями применяется ручная коррекция шага — шаблонную намотку дополняют поправкой на криволинейность.

Режим отверждения готовой обмотки с уложенной ЛСп-F-2Пл: 2–3 часа при 160–170 °C в сушильной печи, индукционной камере или сушильном шкафу с принудительной циркуляцией воздуха. Контроль температуры — по нескольким точкам обмотки. На стадии отверждения компаунд КП-303Н переходит из вязко-пластичного состояния в твёрдое сшитое, образуя монолитную изоляцию между витками и слоями.

💡 Ключевое отличие 2Пл от ТПл / ТТ-исполнений по технологии. После отверждения ЛСп-F-2Пл сохраняет ограниченную гибкость — это нормированное свойство по ТУ предприятия, а не побочный эффект. Если у ТПл- и ТТ-исполнений со стеклотканью отверждённая изоляция становится практически жёсткой и для укладки в паз требует прогрева до 100–120 °C, то у 2Пл-исполнения отверждённая лента остаётся достаточно эластичной для ремонтных работ и плотной укладки в сложные геометрии без предварительного нагрева. Это сильно упрощает сборку лобовых частей сложной формы и переизолировку секций при ремонте.

Для гидро- и турбогенераторов с особо плотной упаковкой обмотки режим отверждения иногда удлиняется до 3–4 часов с последующим «дозреванием» при 100 °C — это даёт максимально стабильную изоляцию. Контроль качества отверждения — измерение твёрдости поверхности изоляции (для ЛСп-F-2Пл после полной запечки твёрдость по Шору D — 70–80) и испытание участка изоляции на пробой (требуется получение паспортного значения с запасом не менее 10 %).

Как выбрать толщину ЛСП-F-2Пл под рабочее напряжение

Выбор толщины ЛСп-F-2Пл основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_ном,

где U_пр — пробивное напряжение слоя изоляции (с учётом числа слоёв и перекрытия), U_ном — номинальное рабочее напряжение между изолируемыми элементами. Для пропиточных систем класса F с ЛСп-F-2Пл в задачах витковой изоляции типичный коэффициент запаса — 5–10 (между соседними витками катушки), для лобовых частей — 3–5 (между секциями).

Практический алгоритм выбора:

1. Определить тип задачи: витковая изоляция между соседними витками катушки (U_вит = 50–250 В) либо изоляция лобовых частей между секциями (U_секц до фазного 6,3–10,5 кВ).
2. Задать k_зап по типу задачи и характеру нагрузок: 5–7 для общей витковой изоляции, 8–10 для машин с частыми пусками или импульсными перенапряжениями (тяговые двигатели, частотно-регулируемые приводы).
3. Вычислить требуемое пробивное напряжение слоя: U_сл = k_зап × U_раб.
4. Подобрать толщину ленты так, чтобы при двух слоях с полуперекрытием итоговое пробивное было не ниже U_сл. Двойной слой с перекрытием 50 % даёт пробивное приблизительно равное E_пр × 2t, где t — толщина одного слоя.

Пример расчёта витковой изоляции для секции синхронного генератора 6,3 кВ с числом витков в секции 30:

U_вит = 6300 В / √3 / 30 ≈ 121 В на виток
k_зап = 6 (общие условия) → U_сл = 730 В
Толщина 0,07 мм с пробивным в локальных точках 4 кВ — запас 5,5×, четырёхкратно превышает требуемые 730 В. Подходит однослойная намотка 0,07 мм с перекрытием 50 %.

Пример расчёта изоляции лобовых частей для асинхронного двигателя 10 кВ:

U_лоб = 10000 / √3 ≈ 5800 В фазное
k_зап = 4 → U_сл = 23 кВ
Толщина 0,11 мм даёт E_пр = 72 кВ/мм → одиночный слой 0,11 мм держит ≈ 8 кВ; двойной с перекрытием 50 % — ≈ 16 кВ; тройной — ≈ 24 кВ. Для запаса 23 кВ корректно ставить три слоя по 0,11 мм с перекрытием 50 %.

Для тонкой витковой изоляции в катушках с минимальным сечением паза — толщины 0,07–0,08 мм в один слой. Для основной витковой изоляции в катушках на 6 кВ — 0,10–0,11 мм в один-два слоя. Для лобовых частей секций и комбинированной изоляции при напряжении 10–11 кВ — 0,11–0,13 мм в два-три слоя. Для нестандартных применений с увеличенным запасом по толщине — 0,13 мм в комбинации с другими лентами серии.

⚠️ Ограничение по применению. ЛСп-F-2Пл не применяется как самостоятельная пазовая или корпусная изоляция в стержневых обмотках — для этого нужна стеклотканевая армировка. Если в чертеже машины указана пазовая изоляция стержней или корпусная изоляция с высокими механическими нагрузками — выбирается ЛСп-F/Н-ТТ с двумя стеклотканями или ЛСп-F-ТПл со стеклотканью и плёнкой. ЛСп-F-2Пл — это лента «электрической специализации», работающая в зоне умеренных механических нагрузок.

Место ЛСП-F-2Пл в номенклатуре слюдинитовых лент

Слюдинитовые ленты класса F производятся под несколькими отраслевыми ТУ — каждое определяет свою рецептуру связующего и свой комплекс свойств. ЛСп-F-2Пл по ТУ предприятия — единственная в номенклатуре российских слюдинитовых лент с двусторонней плёночной конструкцией, без стеклоткани вообще. Среди родственных серий выделяется именно по этому свойству.

Лента	Подложки	Класс	Эл. прочн., кВ/мм	Пробивное, кВ	Применение
ЛСп-F-2Пл (этот раздел)	2× ПЭТ-Э плёнка (без стеклоткани)	F (155 °C)	55–72	4–8	Витковая изоляция и лобовые части секций до 11 кВ
ЛСп-F-ТПл	стеклоткань + ПЭТ-Э	F (155 °C)	40–50	≥4	Витковая и корпусная изоляция машин до 11 кВ
ЛСК-110-ТПл	стеклоткань + плёнка	B / 130 °C	~30	≥1,4	Машины класса B общего назначения
ЛСЭК-5-ТПл	стеклоткань + плёнка	F / 155 °C	~35	≥1,4	Машины класса F общего назначения до 6 кВ
ЛСЭП-934-ТПл	стеклоткань + плёнка	F / 155 °C	~30	≥3,5	Тяговые машины, крупные ВВ-машины до 6 кВ
Элмикатерм 524019	стеклоткань + плёнка	F / 155 °C	~35	≥3,5	Современный аналог пропитанных лент класса F

Что отличает ЛСп-F-2Пл от других лент класса F. Главное преимущество — максимальная электрическая прочность в семействе слюдинитовых лент класса F (до 72 кВ/мм против 30–50 у конкурентных ТПл-исполнений) и максимальное пробивное напряжение в локальных точках (до 8 кВ). Это делает её предпочтительным выбором для задач, где важно любой ценой минимизировать толщину пакета витковой изоляции при сохранении высокой электрической прочности — обмотки малых электрических машин с плотным сечением паза, секции с большим числом витков, изоляция тонких обмоточных проводов.

Гарантийный срок хранения 12 месяцев при пониженной температуре (10–20 °C) и 6 месяцев при стандартной (20–35 °C) — также выгодное отличие от ЛСК-110/ЛСЭК-5 (3 месяца при 20–35 °C) и ЛСЭП-934 (5 месяцев). Это связано с системой латентного отверждения компаунда КП-303Н: до запуска отверждения связующее стабильно в более широком температурном диапазоне, чем эпоксидные компаунды серий 110 и 5.

Главное ограничение — пониженная механическая прочность. ЛСп-F-2Пл не предназначена для применений с высокими натяжениями ленты при намотке или ударными механическими нагрузками. Для таких задач выбираются ТПл- или ТТ-исполнения серии со стеклотканевым армированием. На практике обычно используется комбинированная изоляционная система: 2Пл — для витковой изоляции внутри секций и лобовых частей, ТПл или ТТ — для пазовой и корпусной изоляции стержневых обмоток.

Современные аналоги и замены ЛСП-F-2Пл

В номенклатуре слюдинитовых лент с двусторонней плёночной конструкцией класса F, представленных на российском рынке, есть несколько серий, которые в той или иной степени заменяют ЛСп-F-2Пл при определённых условиях:

• Элмикатерм 524019 — пропитанная лента класса F с эпоксидно-полиэфирным связующим. В ассортименте Элмикатерм есть как ТПл-, так и 2Пл-исполнения; для тонкой витковой изоляции применяется именно 2Пл-вариант. Заменяет ЛСп-F-2Пл в большинстве пропиточных систем класса F с близкими электрическими и механическими характеристиками. По связующему рецептуры различаются (КП-303Н у ЛСп против собственной у Элмикатерм 524019), что в некоторых случаях требует подтверждения совместимости с уже уложенной изоляцией при ремонтных работах.
• ЛСЭП-934-ТПл — пропитанная лента класса F с эпоксидно-полиэфирным связующим ЭП-934 в исполнении ТПл (стеклоткань + плёнка). Прямой аналог 2Пл-исполнения у этой серии не выпускается. Замена возможна для машин с умеренными требованиями к электрической прочности и менее напряжённой геометрией паза. На пробое в локальных точках ЛСЭП-934 даёт 3,5 кВ против 4–8 кВ у ЛСп-F-2Пл — двукратное снижение.
• ЛСУ, ЛСМ — устаревшие пропитанные ленты класса F с эпоксидно-новолачным связующим. Производятся в ТПл-исполнении со стеклотканью и плёнкой; 2Пл-аналога не имеют. По характеристикам уступают ЛСп-F-2Пл (более жёсткие, требуют подогрева перед намоткой, меньше пробивное в локальных точках). На современных производствах сменены на серии ЛСп, ЛСЭП-934, Элмикатерм. При ремонте старого оборудования допустима замена ЛСМ и ЛСУ на ЛСп-F-ТПл (если в оригинале стояла ТПл-конструкция) или комбинацию из ЛСп-F-2Пл и ЛСп-F-ТПл с пересчётом числа слоёв.
• Замена «вверх» по классу — для применений, требующих более высокой температуры, выбирается ЛСп-С-ТПл (класс C 220 °C) или ЛСп-Н-ТПл (класс H 180 °C). У этих исполнений 2Пл-вариант не выпускается — все они со стеклотканью. При замене 2Пл на класс выше структура подложек меняется, и расчёт обмотки выполняется заново.

Из datasheet производителя по серии ЛСп прямо указано: ЛСп-F-2Пл заменяет лента ЛСУ, ЛСМ, ЛСК-110ТПл, ЛСЭК-5-ТПл, ЛСЭП-934ТПл в исполнениях классов B и F. Это означает, что в ремонтных работах на оборудовании 1980-х–2000-х годов выпуска, где исходно стояли эти устаревшие ленты, ЛСп-F-2Пл может использоваться как современная замена с улучшенными характеристиками — повышенной электрической прочностью, увеличенным сроком хранения, сохранением гибкости после запечки.

Импортные аналоги класса F с двусторонней плёночной конструкцией выпускают международные производители — серии Mical Glass-Free Tape, Samicapor 2-Film (Швейцария), Cogetherm Film-Mica-Film Tape (Бельгия / Чехия), Pamica F-class 2-Film Mica Tape (Китай). При замене ЛСп-F-2Пл на импортный аналог необходимо сверять технический паспорт по составу связующего, доле слюды, нормированной электрической прочности и типу подложек. По ТУ российских предприятий импортные материалы принимаются как альтернатива при наличии подтверждающих документов и согласования с заказчиком обмотки.

Совместимость с пропиточными составами и термообработка

ЛСп-F-2Пл — лента уже пропитанная компаундом КП-303Н на стадии производства, поэтому дополнительная вакуумно-нагнетательная пропитка готовой обмотки (VPI) не требуется и в большинстве случаев недопустима. Назначение пропитанных лент — формирование монолитной изоляции через термоотверждение «насухо», без последующего погружения в лак. Это отличает их от непропитанных слюдоленточных материалов класса H (например, ЛСКО-180Т, ЛСКО-ПМ), которые специально рассчитаны на VPI-обработку.

Если конструкция машины предусматривает дополнительную пропитку намотанной обмотки финишным лаком (для герметизации лобовых частей или для повышения тепловой проводимости), допустимо использовать пропиточные лаки класса F или H, совместимые с уже отверждённым КП-303Н. Подходящие пропиточные составы:

• Лак ПЭ-933 — полиэфирный финишный лак класса F
• Лак ЭП-91 / ЭП-933 — эпоксидные финишные лаки класса F
• Компаунды Элпласт-180ИД, Элпласт-3 — эпоксидно-полиэфирные финишные пропитки

Не рекомендуется использовать в качестве финишной пропитки кремнийорганические лаки (КО-921, КО-915) — они химически отличаются от КП-303Н и могут давать неоднородный слой при контакте с уже отверждённой ЛСп-F-2Пл. Кремнийорганические лаки рассчитаны на работу с непропитанными слюдоленточными системами, где играют роль основного пропиточного компонента, а не финишного слоя.

Особое внимание при работе с финишными пропитками для 2Пл-исполнения — контроль смачиваемости плёнки. Полиэтилентерефталат имеет относительно низкую поверхностную энергию, и не все финишные лаки равномерно смачивают плёночные поверхности готовой обмотки. Перед массовым применением финишной пропитки рекомендуется провести тестовую обработку участка изоляции на образце и проверить адгезию методом «крестообразных надрезов» или измерением краевого угла смачивания.

Совместимость с растворителями. Уже отверждённая ЛСп-F-2Пл устойчива к большинству промышленных растворителей при кратковременном контакте: нефрасы, ксилол, толуол, ацетон не вызывают деградации связующего и плёнки. Для длительного контакта (недели и месяцы) с органическими средами или трансформаторным маслом требуется отдельная проверка совместимости — типичные применения ленты в маслонаполненном оборудовании (трансформаторы) находятся за пределами штатного назначения серии и согласовываются с заказчиком отдельно.

ТУ предприятия: преемственность редакций

Серия лент ЛСп выпускается по техническим условиям предприятия с многолетней историей. Действующая редакция ТУ — 2017 года (взамен редакции 2003 года). Исходным документом, на базе которого разрабатывалась серия, был отраслевой ТУ ТУ 16-91 И79.0167.001 начала 1990-х — там же стандартизировалась и базовая рецептура слюдинитовой бумаги из некальцинированного флогопита.

Что менялось от редакции к редакции для 2Пл-исполнения:

• Расширялся ряд толщин (исходно — 0,10 / 0,11 мм, постепенно введены 0,07 / 0,08 / 0,09 для тонких применений и 0,13 для усиленных)
• Совершенствовалась рецептура компаунда КП-303Н — стабильность при хранении, время гелеобразования, минимальная температура отверждения
• Стандартизировались параметры пробоя в локальных точках — от 3 кВ в ранних редакциях до 4–8 кВ в современной (с разделением по толщинам)
• Уточнялись требования к плёнке ПЭТ-Э по ГОСТ 24234-80 (в исходных редакциях допускались альтернативные плёночные материалы)
• Введено нормирование «гибкости после запечки» как самостоятельного приёмо-сдаточного параметра

На практике это значит, что в чертежах оборудования 1990-х годов могут встречаться ссылки на исходный ТУ 16-91 И79.0167.001 или на промежуточные редакции ТУ предприятия — все они являются предшественниками действующего ТУ, и физическая лента, выпускаемая сейчас, соответствует их требованиям с расширенным диапазоном толщин и улучшенными электрическими параметрами. При оформлении заказа достаточно указывать действующий ТУ — это автоматически обеспечивает совместимость со всеми ранними редакциями.

Контроль качества и паспорт партии

Каждая партия ЛСп-F-2Пл поставляется с паспортом качества производителя, содержащим:

• Обозначение изделия (марка, толщина, ширина ролика, ТУ)
• Номер партии и дата изготовления
• Результаты приёмо-сдаточных испытаний — электрическая прочность, пробивное напряжение в отдельных точках, разрушающая нагрузка при растяжении
• Массовая доля слюды (≥50 %), связующего (5–15 %) и летучих (≤2 %) по результатам анализа партии
• Гибкость ленты после термического отверждения тестового образца (нормированный параметр для 2Пл-исполнения)
• Фактическое время от изготовления, остаточный гарантийный срок
• Штамп ОТК и подпись ответственного лица

Дополнительно по запросу выдаётся паспорт качества ТУ с протоколами испытаний на пробой и старение. Для поставок в энергомашиностроение — дополнительно протокол испытаний на нагревостойкость при 155 °C в течение 1000 часов и протокол испытаний на электрическую прочность после 48 часов в условиях повышенной влажности.

Приёмка партии у заказчика — выборочная проверка по номиналу: измерение толщины микрометром в трёх точках ролика (центр и края, отклонение ≤ ±0,01 мм для 0,07–0,09 мм или ±0,02 мм для 0,10–0,13 мм), визуальный контроль на отсутствие складок, разрывов плёнки, отслоения плёнок от слюдяной основы. При обнаружении более 5 % бракованных роликов в партии — рекламация с возвратом партии целиком.

Типичные ошибки при выборе ЛСП-F-2Пл

1. Использование 2Пл вместо ТТ или ТПл в пазовой и корпусной изоляции

Самая распространённая ошибка. ЛСп-F-2Пл имеет разрушающую нагрузку 30–60 Н — этого достаточно для ручной изолировки витков, но недостаточно для пазовой укладки стержневых обмоток с натяжением и ударными нагрузками. Если в чертеже указано «пазовая изоляция стержня» или «корпусная изоляция секции с укладкой в паз» — выбирается ЛСп-F/Н-ТТ (разрушающая нагрузка 120–240 Н) или ЛСп-F-ТПл (60–80 Н). Подмена 2Пл-исполнением приведёт к разрыву ленты при намотке на стержень и повреждению готовой изоляции при сборке.

2. Намотка с превышением допустимого натяжения

Из-за пониженной разрушающей нагрузки ленты 2Пл требуют пониженного натяжения при намотке: для тонких 0,07–0,09 мм — не более 9 Н на ленту шириной 25 мм, для 0,10–0,13 мм — до 18 Н. Если намотчик привычно работает на лентоизолировочном станке с настройками для ТПл-исполнения (натяжение 15–20 Н), при переходе на 2Пл-ленту начнётся регулярный обрыв. Перед запуском 2Пл-ленты на станке — обязательная перенастройка натяжения и проверка на тестовом отрезке.

3. Эксплуатация при температуре выше 155 °C

Класс F даёт длительную рабочую температуру строго 155 °C. При длительной эксплуатации в диапазоне 160–180 °C начинается старение связующего КП-303Н и плёнки ПЭТ-Э, через 2–5 тысяч часов наступает деградация изоляции. Для 2Пл-исполнения деградация плёнки критичнее, чем для ТПл — обе барьерные плёнки разрушаются одновременно, стеклотканевой защиты нет. Для машин с ожидаемой температурой обмотки выше 155 °C — ЛСп-Н-ТПл (класс H 180 °C) или ленты класса C (Микасил, Микатерм 452, ЛСп-С-ТПл).

4. Хранение в условиях, превышающих гарантийный срок

Полиэфирно-эпоксидный компаунд КП-303Н хорошо стабилизирован, но не вечен: при 20–35 °C срок гарантии — 6 месяцев, при 10–20 °C — 12 месяцев. После истечения срока связующее начинает медленно полимеризоваться даже при хранении, что приводит к потере пластичности ленты при намотке, хрупкости при изгибе, повышенной ломкости в роликах. Лента из просроченной партии не пройдёт ОТК у обмоточного цеха — её перекатывание на станке вызовет разрывы. Контроль остаточного срока годности — обязательная процедура перед запуском в производство.

5. Использование без предварительной выдержки в цеху

Ролик ленты, привезённый с холодного склада зимой (температура –10…+5 °C), нельзя сразу пускать в производство: связующее переохлаждено, плёнка ПЭТ-Э становится более жёсткой, на станке возможны разрывы, ручная намотка идёт с трещинами связующего. Перед запуском ролик выдерживается в условиях намоточного цеха (15–25 °C, влажность 45–75 %) минимум 4–6 часов для выравнивания температуры. Для крупных партий целесообразно предварительное хранение всей партии в кондиционируемом помещении за сутки до начала производства.

Хранение и транспортировка ЛСП-F-2Пл

Условия хранения: сухое отапливаемое помещение, температура 10–35 °C, относительная влажность не выше 65 %, отсутствие прямого солнечного света. Гарантийный срок хранения зависит от температуры:

Температура хранения	Гарантийный срок
10–20 °C	12 месяцев со дня изготовления
20–35 °C	6 месяцев со дня изготовления

Хранение при пониженной температуре (10–20 °C) удваивает срок годности — это удобно для крупных проектов с длительным циклом производства, где необходимо закупить ленту заранее. Для проектов гидрогенераторного производства, где цикл изготовления одной обмотки составляет 6–12 месяцев, рекомендуется хранение всей закупленной партии в климатической камере или прохладной кладовой, и отбор небольших количеств для текущего производства с последующей выдержкой в цеху перед намоткой.

Положение при хранении — горизонтальное, ролики в один ряд на полке либо вертикальное в специальной кассете. Не допускается складирование стопкой на торце более 5 роликов высотой — нижние ролики деформируются под весом верхних, что приводит к появлению эллиптической формы и затруднениям при намотке. Для тонких 2Пл-лент (0,07–0,09 мм) деформация ролика особенно критична — при сплющивании плёнка ПЭТ-Э с прилегающих витков может «слипнуться» и при размотке отделится от слюдяной бумаги. Для транспортировки используется крытый транспорт; при температуре ниже 0 °C ролики дополнительно упаковываются в полиэтилен с осушителем для предотвращения конденсации влаги.

Контроль партии при приёмке: после извлечения из заводской упаковки проверьте маркировку (марка, толщина, ширина, ТУ, номер партии, дата изготовления), визуально осмотрите торцы ролика на отсутствие сколов и расслоения плёнок, размотайте 0,5–1 м ленты и убедитесь в отсутствии складок, разрывов плёнки, отслоения плёнок от слюдяной основы. При обнаружении дефектов — рекламация поставщику до начала производственного использования.

Частые вопросы

Чем ЛСп-F-2Пл отличается от ЛСп-F-ТПл?

Структурой подложек. У 2Пл — две плёнки ПЭТ-Э с обеих сторон, стеклоткани нет. У ТПл — одна стеклоткань с одной стороны и одна плёнка ПЭТ-Э с другой. Электрические следствия: 2Пл имеет максимальную прочность 55–72 кВ/мм против 40–50 у ТПл. Механические следствия: 2Пл имеет разрушающую нагрузку 30–60 Н против 60–80 Н у ТПл. Применения тоже разные: 2Пл — для тонкой витковой и лобовой изоляции, ТПл — для пазовой и корпусной изоляции. По ТУ предприятия и составу связующего (КП-303Н) обе ленты идентичны.

«2» в названии 2Пл — это что?

Количество плёночных подложек. Цифра «2» означает что в конструкции ленты две полиэтилентерефталатные плёнки — одна с лицевой стороны, одна с обратной. Это не толщина, не плотность, не индекс по ТУ. Прямой контраст: ТПл — «стеклоТкань + Плёнка», 2Пл — «две Плёнки».

Можно ли заменить ЛСп-F-ТПл на ЛСп-F-2Пл «для повышения пробивного»?

Нет. У этих лент разное конструктивное назначение, и замена одной на другую без согласования с конструктором машины приведёт к проблемам. Если в чертеже стоит ТПл — там нужна стеклотканевая армировка для механической стойкости при пазовой укладке. 2Пл-исполнение в этой же позиции разорвётся при намотке на стержень. Если повышение пробивного действительно требуется — увеличивают число слоёв ТПл-ленты, а не меняют тип ленты.

Сохраняется ли гибкость после запечки 2Пл-ленты?

Да, это нормированное свойство по ТУ предприятия. После термоотверждения 2–3 часа при 160–170 °C ЛСп-F-2Пл остаётся ограниченно гибкой — это позволяет работать с готовой изоляцией при ремонтных работах и плотной укладке в сложные геометрии без предварительного нагрева. У исполнений ТПл и ТТ со стеклотканью отверждённая изоляция становится практически жёсткой и для укладки в паз требует прогрева до 100–120 °C.

Что такое «некальцинированная флогопитовая бумага»?

Это слюдинитовая бумага, изготовленная из чешуек флогопита, которые не подвергались высокотемпературному прокаливанию (кальцинированию). Кальцинирование удаляет связанную влагу и углерод из кристаллической решётки слюды и повышает термостойкость, но снижает межчешуйчатую адгезию. В серии ЛСп этот шаг намеренно исключён для сохранения собственной адгезии слюды и стабильной работы при минимальном содержании связующего.

Можно ли наматывать ЛСп-F-2Пл на лентоизолировочном станке?

Да, но с пониженным натяжением — не более 30 % от номинальной разрушающей нагрузки конкретной толщины. Для 0,07–0,09 мм — до 9 Н на ленту шириной 25 мм, для 0,10–0,13 мм — до 18 Н. Если станок настроен на типовое натяжение для ТПл-исполнения (15–20 Н), при переходе на 2Пл потребуется перенастройка. Преимущественный режим — ручная намотка для лобовых частей и витковой изоляции со сложной геометрией.

На какие машины лента подходит чаще всего?

Витковая изоляция в катушках статоров асинхронных и синхронных машин на напряжение 3–11 кВ, изоляция лобовых частей секций гидрогенераторов и турбогенераторов, изоляция полюсных катушек возбудителей, тонкая витковая изоляция компактных тяговых машин и микродвигателей приборостроения. Не подходит как самостоятельная пазовая или корпусная изоляция стержневых обмоток — для этого выбирают ЛСп-F-ТПл или ЛСп-F/Н-ТТ.

Есть ли паспорт и сертификат?

Да, с каждой партией поставляется паспорт качества с результатами испытаний и штампом ОТК. По запросу выдаётся паспорт качества ТУ, протокол на нагревостойкость и протокол на влагостойкость. Все документы предоставляются в электронном виде до отгрузки и в бумажной форме вместе с грузом.

Нормативные и справочные источники

• ТУ предприятия на ленты слюдинитовые серии ЛСп (действующая редакция 2017 года, взамен редакции 2003 года) — нормирует электрическую прочность, пробивное напряжение в отдельных точках, разрушающую нагрузку, режимы хранения и отверждения для всех исполнений серии: 2Пл, ТПл, Н-ТПл, ТТ, С-ТПл.
• Исходный отраслевой ТУ 16-91 И79.0167.001 (1991 год, в качестве предшественника ТУ предприятия) — устанавливал базовую рецептуру слюдинитовой бумаги на некальцинированном флогопите.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определяет классы нагревостойкости Y / A / E / B / F / H / C 200 / C 220 и методы их определения.
• ГОСТ 24234-80 «Плёнка полиэтилентерефталатная. Технические условия» — нормативы для подложек ПЭТ-Э в составе ленты.
• ГОСТ 26103-84 «Материалы электроизоляционные. Методы определения электрической прочности при переменном напряжении промышленной частоты» — методики приёмо-сдаточных испытаний.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — Раздел 19 о слюдяных и слюдинитовых электроизоляционных материалах.
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — диэлектрические свойства слюды и пропиточных составов, расчёт коэффициента запаса электрической прочности.
• IEC 60371-3-1 «Specification for insulating materials based on mica» — международные требования к слюдяным и слюдинитовым материалам, включая ленты на флогопитовой основе.

Заказать ленту слюдинитовую ЛСП-F-2Пл

Все нормативные толщины ряда (0,07; 0,08; 0,09; 0,10; 0,11; 0,13 мм) — в наличии на складе в Красноярске и Москве. Стандартные ширины роликов (10, 15, 20, 23, 25, 30, 35 мм) поставляются со склада в течение 1–2 рабочих дней после оплаты. Нестандартные ширины и узкие ленточки 4–9 мм — под заказ со сроком изготовления 2–4 недели. Доставка по России: ПЭК, Деловые линии, СДЭК. Для крупных партий гидрогенераторного и турбогенераторного производства — индивидуальные условия по цене и графику отгрузок.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом количества, ширины ролика, толщины и сорта. На коммерческое предложение нужны: марка, толщина, ширина ролика, общий метраж и место доставки.

Родственные исполнения серии ЛСп — ЛСп-F-ТПл со стеклотканью и плёнкой, ЛСп-Н-ТПл класса H (180 °C), ЛСп-F/Н-ТТ с двумя стеклотканями и ЛСп-С-ТПл класса C (220 °C). Полный каталог пропитанных слюдинитовых лент — в разделе ленты слюдинитовые.
